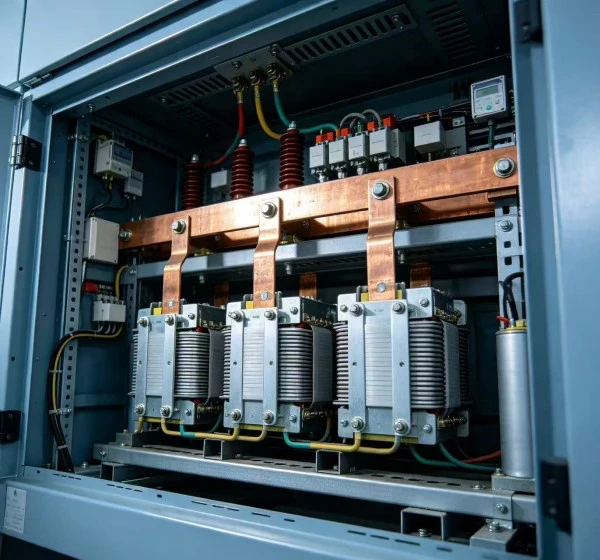

Dufew Electric Energy Regeneration Unit on aktiivinen energian talteenottojärjestelmä taajuusmuuttajasovelluksiin, joissa on usein tai jatkuva regeneratiivinen toiminta. Se muuntaa regeneratiivisen DC-energian VFD-tasavirtaväylästä sähköverkkoon synkronoiduksi vaihtovirraksi, jolloin talteen otettu energia voidaan palauttaa sähkönsyöttöön sen sijaan, että se hajoaisi jarruvastuksen kautta. Järjestelmä käyttää IGBT-pohjaista PWM-ohjausta ja sinimuotoista virranseurantaa, jonka raportoitu regenerointiteho on yli 97 % ja virta THD alle 5 % tietyissä käyttöolosuhteissa.
Normaalin toiminnan aikana VFD syöttää sähköenergiaa moottoriin. Kun moottori hidastuu, suuren hitausvoiman kuorma hidastuu tai riippuva kuorma liikkuu alaspäin, mekaaninen energia voi virrata takaisin moottorin ja VFD:n kautta tasavirtaväylään.
Tämä regeneratiivinen energia lisää DC-väylän jännitettä.
On kaksi yleistä tapaa käsitellä tätä energiaa:
- Dynaaminen jarrutus: siirtää energian jarruvastukseen, jossa se haihtuu lämpönä.
- Aktiivinen regenerointi: muuntaa tasavirtaenergian synkronoiduksi vaihtovirtalähteeksi ja palauttaa sen sähkönsyöttöön.
Energian peruspolku on:
Moottori → VFD → DC-väylä → Regenerointiyksikkö → AC-verkko
Tämä konfiguraatio on tarkoitettu sovelluksiin, joissa regeneratiivista energiaa esiintyy usein tai suhteellisen pitkiä aikoja ja joissa energian talteenotto on teknisesti tai taloudellisesti edullisempaa kuin sen hajottaminen lämpönä.
Järjestelmä toimii VFD:n DC-puolella ja käyttää aktiivista invertteriä regeneratiivisen energian siirtämiseen takaisin vaihtovirtalähteeseen.
Regeneratiivisen toiminnan aikana:
Mekaaninen energia → Moottori → VFD DC-väylä → IGBT PWM-invertteri → AC-verkko
Prosessi voidaan tiivistää seuraavasti:
1. Moottori siirtyy regeneratiiviseen tilaan hidastuksen tai kunnostuksen aikana.
2. Regeneroitu sähköenergia virtaa takaisin VFD DC -väylään.
3. DC-väylän jännite nousee, kun regeneratiivista energiaa kertyy.
4. Aktiivinen invertteri havaitsee toimintatilan ja aloittaa energian muuntamisen.
5. IGBT-kytkentä muuntaa DC-energian ohjatuksi AC-virraksi.
6. Lähtö on synkronoitu sähkönsyötön kanssa verkkopuolen energian siirtoa varten.
7. Talteen otettu energia palautetaan sähköjärjestelmään sen sijaan, että se hävitettäisiin ensisijaisesti jarruvastuksen kautta.
Toisin kuin perinteisessä jarrukatkojassa, yksikkö ei käytä vastusta pääasiallisena energianpoistoreittinä.
Sopiva ratkaisu riippuu todellisesta regeneratiivisesta energiasta ja käyttösyklistä.
| Vertailu | Aktiivinen energian regenerointi | Jarrumoduuli + vastus |
|---|---|---|
| Energian käsittely | Palauttaa regeneroidun energian vaihtovirtalähteeseen | Muuntaa regeneroidun energian lämmöksi |
| Pääsovellus | Toistuva tai jatkuva regeneraatio | Lyhyt tai ajoittainen jarrutus |
| Vastus vaaditaan | Ei käytetä primäärienergiareittinä | Pakollinen |
| Jarrutuksesta syntyvä lämpö | Pienempi vastukseen liittyvä lämpökuorma | Uusiutuva energia haihtuu lämpönä |
| Energian käyttö | Palautettu sähköjärjestelmän käyttöön | Ei toipunut |
| Järjestelmän konfigurointi | Aktiivinen invertteri ja verkkopuolen liitäntä | Jarrumoduuli ja vastus |
| Avainvalintatekijä | Takaisintuotantoteho ja toimintaprofiili | Jarruteho, vastus ja käyttösuhde |
| Tyypillinen huomio | Energian talteenotto ja jarrutuslämmön vähentäminen | Yksinkertaisempi dynaaminen jarrutus ajoittaisia tapahtumia varten |
Kumpikaan ratkaisu ei sovellu kaikkiin sovelluksiin. Lyhyissä ja harvoissa jarrutuksissa vastuspohjainen jarrujärjestelmä voi olla riittävä. Sovellukset, joissa regenerointi tapahtuu usein tai jatkuvasti, edellyttävät talteen otettavan energian, regeneratiivisen tehon ja käyttösyklin arviointia.
Yksikkö muuntaa regeneratiivisen DC-energian VFD-tasavirtaväylästä vaihtovirtalähteeksi ja palauttaa talteen saadun energian sähkönsyöttöön sen sijaan, että se hajottaisi sen jarruvastuksen kautta.
Järjestelmä siirtää talteen otettua energiaa vaihtovirtalähteeseen verkon jännitteen, taajuuden ja vaiheen olosuhteiden mukaisesti, mikä tarjoaa hallitun polun regeneratiiviselle teholle.
Yksikkö reagoi DC-väylän jännitteen muutoksiin regeneratiivisen toiminnan aikana ja ohjaa energian talteenottoprosessia konfiguroitujen käyttöolosuhteiden mukaisesti.
Koska regeneratiivinen energia otetaan talteen sen sijaan, että se pääasiallisesti hajoaa jarruvastuksen kautta, järjestelmä voi vähentää vastuspohjaisen jarrutuksen tuottamaa lämpöä sovelluksissa, joissa regeneraatio on usein tai jatkuvaa.
Useita yksiköitä voidaan konfiguroida rinnakkain, jos tarvitaan lisää regenerointikapasiteettia ja valitut mallit tukevat rinnakkaiskäyttöä.
Järjestelmä tarjoaa suojauksen ja vianvalvonnan epänormaaleissa sähkö- ja lämpöolosuhteissa, ja soveltuvat toiminnot määritetään valitun mallin mukaan.
Tehonmuuntovaiheessa käytetään IGBT-kytkinlaitteita ja PWM-ohjausta regeneratiivisen DC-energian muuntamiseksi ohjatuksi AC-virraksi verkkopuolen energian talteenottoa varten.
Invertteri käyttää sinimuotoista virran seurantaa takaisinkytkentävirran säätämiseen. Mukana toimitettujen tuotetietojen mukaan nykyinen THD on alle 5 % tietyissä käyttöolosuhteissa.
Järjestelmä valvoo VFD:n tasavirtaväylää ja reagoi regeneratiiviseen toimintaan liittyviin jännitteen muutoksiin. Todellinen toimintakynnys riippuu järjestelmän jännitteestä ja valitusta konfiguraatiosta.
Invertteri käyttää vaihtovirtalähdettä referenssinä jännitteen, taajuuden ja vaiheen olosuhteille. Järjestelmä tukee myös automaattista vaihesekvenssitunnistusta tuotteen konfiguraation mukaan.

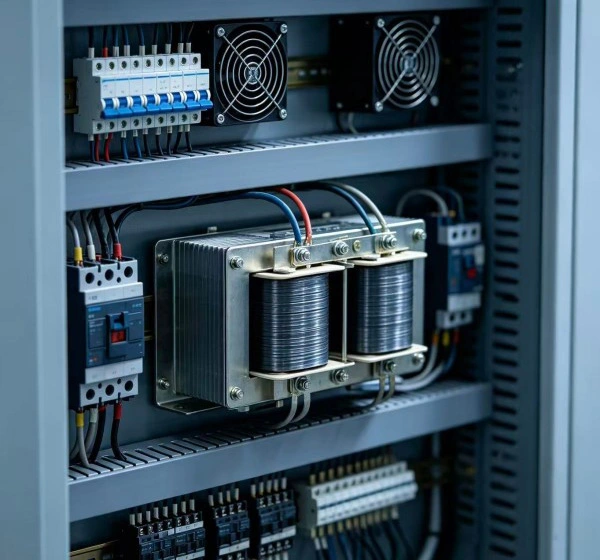

Integroitu reaktori ja suodatinkomponentit auttavat hallitsemaan invertterin kytkentävirtaa ja vähentämään suurtaajuisia häiriöitä energian muuntamisen aikana.
Sovelluksissa, jotka vaativat suurempaa regenerointikapasiteettia, tuetut yksiköt voivat toimia rinnakkain koordinoidun ohjauksen kanssa. Toimitetut tuotetiedot määrittelevät ≤1 ms:n synkronointivasteen soveltuville rinnakkaiskokoonpanoille.
Suojaustoimintoja voivat olla DC-väylän ylijännite, vaihtovirtapuolen ylivirta, oikosulku, ylilämpötila, verkon alijännite ja vaiheisiin liittyvät viat. Tarkat suojaustoiminnot tulee tarkistaa valitun mallin teknisistä asiakirjoista.
| Sovellus | Regeneratiivinen kunto | Miksi energian talteenottoa voidaan harkita |
|---|---|---|
| Hissit | Toistuva kiihdytys, hidastus ja kuorman liike | Toistuva regenerointi käyttöjaksojen aikana |
| Nostimet & nosturit | Riippuvien kuormien laskeminen | Potentiaalienergia palautetaan tasavirtaväylään |
| Kaivosnostimet | Toistuva nosto ja lasku | Pitkäkestoinen regeneratiivinen toiminta saattaa tapahtua |
| Sentrifugit | Suuren inertian hidastus | Pyörimisenergiaa vapautuu jarrutettaessa |
| Testipenkit | Toistuva moottorin kiihdytys/hidastus | Regeneratiivista toimintaa voi esiintyä usein |
| Työstökoneet | Nopea karan hidastus | Lyhyet jarrutusjaksot voivat aiheuttaa regeneraatiota |
| Tekstiilikoneet | Repeated speed changes | Regeneratiivisia tapahtumia voi esiintyä koko syklin ajan |
| Öljykentän laitteet | Toistuva mekaaninen liike | Käyttöjaksot voivat aiheuttaa toistuvaa regeneraatiota |
| Muut peruskorjauskuormat | Kuorma käyttää moottoria osan syklistä | Jatkuva tai toistuva energian palautus DC-väylään |
Huomautus: Sovelluksen soveltuvuus tulee arvioida todellisen regeneratiivisen tehon ja käyttöjakson perusteella eikä pelkästään moottorin nimellistehon perusteella.
Aktiivinen regenerointijärjestelmä voi olla arvioimisen arvoinen, kun:
- Regeneratiivista toimintaa esiintyy usein.
- Kuorma pysyy kunnostuskunnossa pitkiä aikoja.
- Suuren inertian kuormaa kiihdytetään ja hidastetaan toistuvasti.
- Perinteinen jarruvastus tuottaisi huomattavaa lämpöä.
- Laitteessa on rajoitettu lämmönpoistokyky.
- Talteen otettu energia on järjestelmän käyttötarpeisiin nähden merkittävää.
- Energian talteenotto on osa hankkeen energiajohtamisen tavoitteita.
Satunnaista lyhytkestoista jarrutusta varten tavanomainen jarrumoduuli ja vastus voivat tarjota yksinkertaisemman kokoonpanon.
Seuraavat tiedot edustavat tällä hetkellä saatavilla olevia tuotetietoja. Lopulliset arvot tulee vahvistaa valittua mallia ja projektispesifikaatiota vasten.
| Parametri | Tekniset tiedot / valintaperusteet |
|---|---|
| Muunnosmenetelmä | IGBT-pohjainen PWM aktiivinen invertteri |
| Verkkoyhteys | AC sähkönsyöttö |
| Järjestelmän jännite | Saatavana valitun kokoonpanon mukaan |
| Energian muuntaminen | Regeneratiivisesta DC-energiasta synkronoituun vaihtovirtaan |
| Regenerointitehokkuus | >97 % tietyissä käyttöolosuhteissa |
| Nykyinen THD | <5 % tietyissä käyttöolosuhteissa |
| Verkkosynkronointi | Jännitteen, taajuuden ja vaiheen seuranta |
| Vaihejärjestys | Automaattinen tunnistus konfiguraation mukaan |
| Suodatus | Integroitu reaktori ja melusuodatus |
| Jäähdytys | Valitun mallin mukaan |
| Suojaus | Ylijännite, ylivirta, oikosulku, ylilämpötila ja sovellettava verkkosuojaus |
| Rinnakkaistoiminta | Saatavana järjestelmäkokoonpanon mukaan |
| Asennus | VFD-kaappi tai määrätty sähkökotelo |
| Sovellettava standardi | GB/T 12668, tarvittaessa |
Huomautus: Tämän tuotteen tekniset tiedot eivät sisällä täydellistä mallikohtaista nimellistehotaulukkoa. Regenerointikapasiteetti, nimellisvirta, verkkojännite, jäähdytysvaatimukset ja muut sähköiset parametrit tulee siksi varmistaa soveltuvasta tuotetietolomakkeesta ennen valintaa.
| Parametri | Mitä tarjota | Miksi sillä on merkitystä |
|---|---|---|
| VFD malli | Valmistaja ja täydellinen mallinumero | Vahvistaa DC-väylän kokoonpanon ja sähköisen yhteensopivuuden |
| Järjestelmän jännite | 220 V / 380 V / 690 V tai sopiva jännite | Määrittää tarvittavan sähkökokoonpanon |
| Moottorin teho | Moottorin nimellisteho | Tarjoaa aloitusviitteen järjestelmän koon määrittämiseen |
| Uudistava voima | Huippu- ja/tai jatkuva regeneratiivinen teho | Määrittää tarvittavan palautuskapasiteetin |
| Kuorman tyyppi | Nosto, suuri hitaus, peruskorjaus, testipenkki jne. | Määrittää energiantuotantomallin |
| Hidastusaika | Vaadittu pysäytysaika | Auttaa määrittämään regeneratiivisen huipputehon |
| Regenerointitaajuus | Tapahtumia tunnissa, vuorossa tai vuorossa | Määrittää käyttö- ja lämpövaatimukset |
| Regeneraation kesto | Kunkin regeneratiivisen tapahtuman kesto | Tärkeää jatkuvan käytön mitoituksessa |
| DC-väylän jännite | Normaali ja maksimi käyttöjännite | Vahvistaa yhteensopivuuden muuntovaiheen kanssa |
| Ruudukkoehdot | Jännitteen, taajuuden ja vaiheen konfiguraatio | Vaaditaan ruudukon puolen synkronointiin |
| Olemassa oleva jarrujärjestelmä | Jarruyksikön/vastuksen tiedot | Auttaa määrittämään, voidaanko olemassa oleva jarrupiiri korvata tai integroida |
| Asennusehdot | Kaappitila, jäähdytys ja ympäristön lämpötila | Määrittää asennus- ja lämpövaatimukset |
| Rinnakkaisvaatimus | Vaadittu regenerointikapasiteetti | Määrittää, tarvitaanko useita yksiköitä |

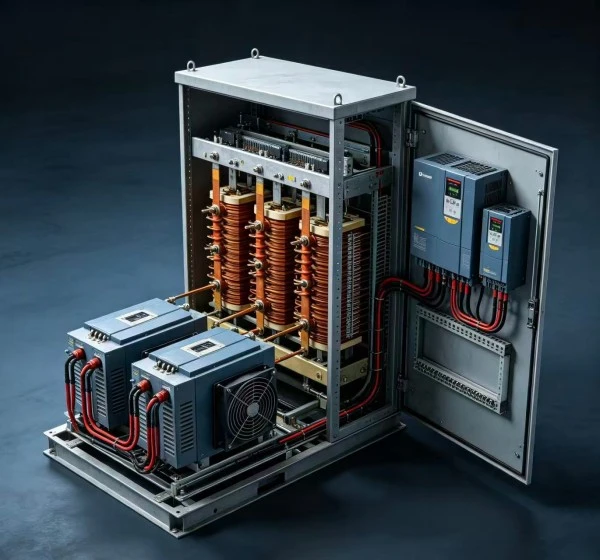

Regenerointiyksikkö on kytketty VFD DC-väylän ja AC-verkon puolen regenerointipiirin väliin valmistajan kytkentäkaavion mukaisesti.
Ennen asennusta:
1. Varmista, että VFD DC-väylän jännite on määritetyllä toiminta-alueella.
2. Varmista, että vaihtovirtaverkon jännite ja taajuus ovat yhteensopivia regenerointiyksikön kanssa.
3. Tarkista vaadittu regenerointiteho ja käyttösuhde.
4. Järjestä kaapin riittävä tuuletus ja tilaa lämpöä tuottavien komponenttien ympärille.
5. Käytä asianmukaisesti mitoitettuja kaapeleita, suojalaitteita ja liittimiä.
6. Tarkista maadoitus ja suojaliitännät.
7. Vahvista verkkopuolen liitäntä ja vaihejärjestysvaatimukset.
8. Suorita sähkötarkastus ennen järjestelmän käynnistämistä.
Jälkiasennusprojekteissa olemassa oleva VFD-malli, DC-väylän kokoonpano ja jarrutusjärjestely tulee tarkistaa ennen regenerointiyksikön valintaa.

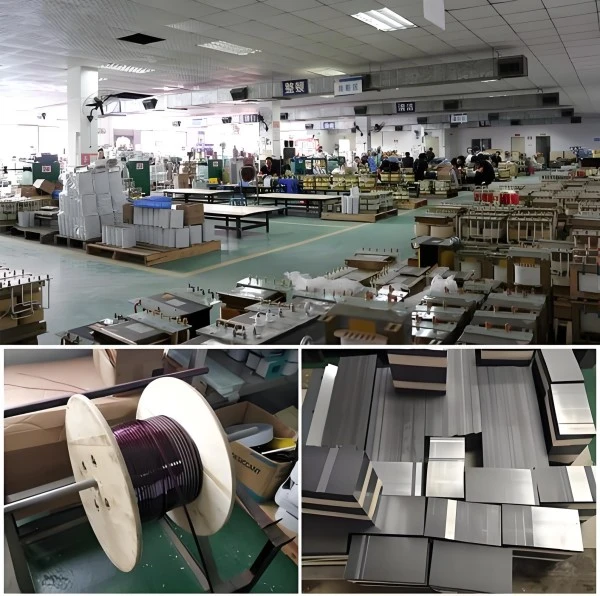

Dufew Electric valmistaa tehoelektroniikan komponentteja teollisiin käyttö- ja tehonsäätösovelluksiin. Tuotanto- ja tarkastusmenettelyt kattavat keskeiset sähköiset, toiminnalliset ja turvallisuuteen liittyvät vaatimukset.

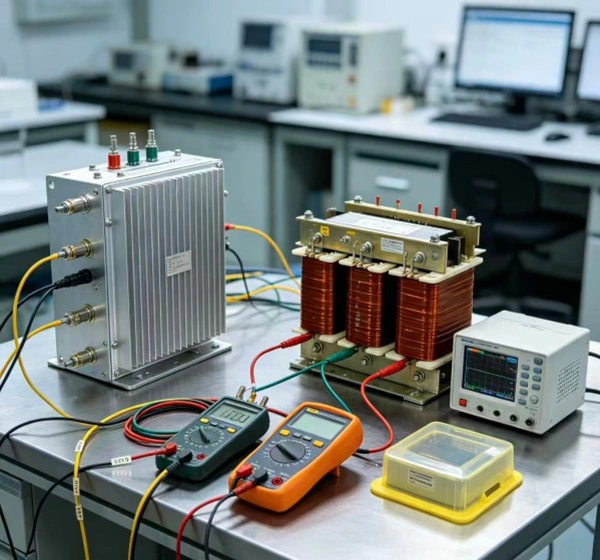

Energian regenerointiyksikön osalta sovellettavia toimenpiteitä voivat olla IGBT- ja tehokomponenttien tarkastus, piirilevykokoonpanon tarkastus, sähköliitäntöjen tarkastus, eristystestaus, toimintatestaus, suojaustoimintojen tarkastus, lämpötilan säädön tarkastus, verkkopuolen toimintatestaus ja lopputuotteen tarkastus.
Mallikohtaiset testitietueet ja tekniset asiakirjat voidaan toimittaa projektin vaatimusten mukaisesti, mikä tukee tuotteen arviointia, järjestelmäintegraatiota ja laadunvarmistusta.
Toimitetut tuotetiedot osoittavat GB/T 12668:n vaatimustenmukaisuuden soveltuvin osin.

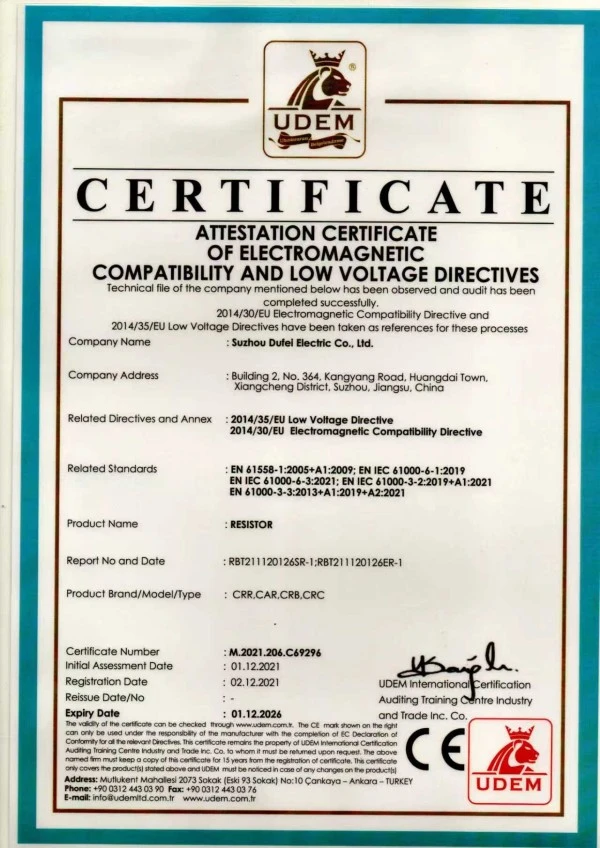

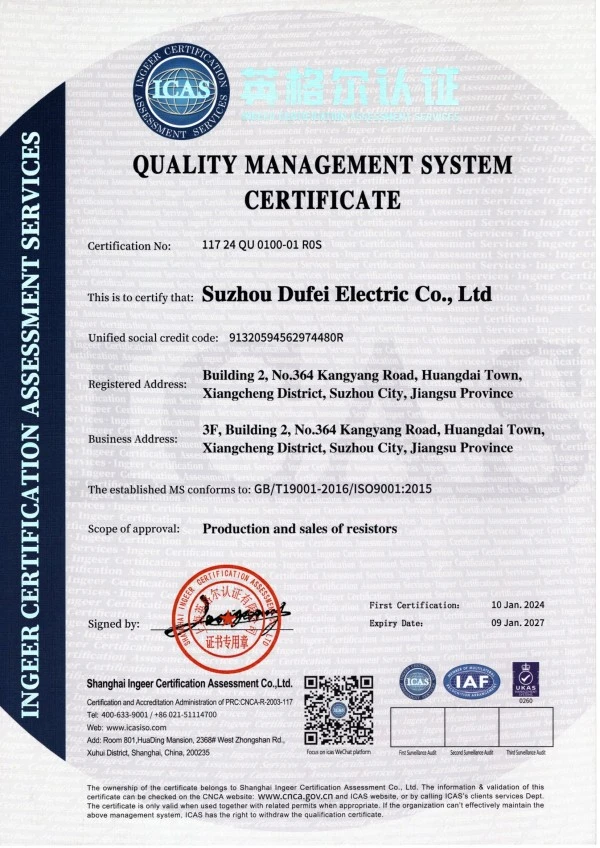

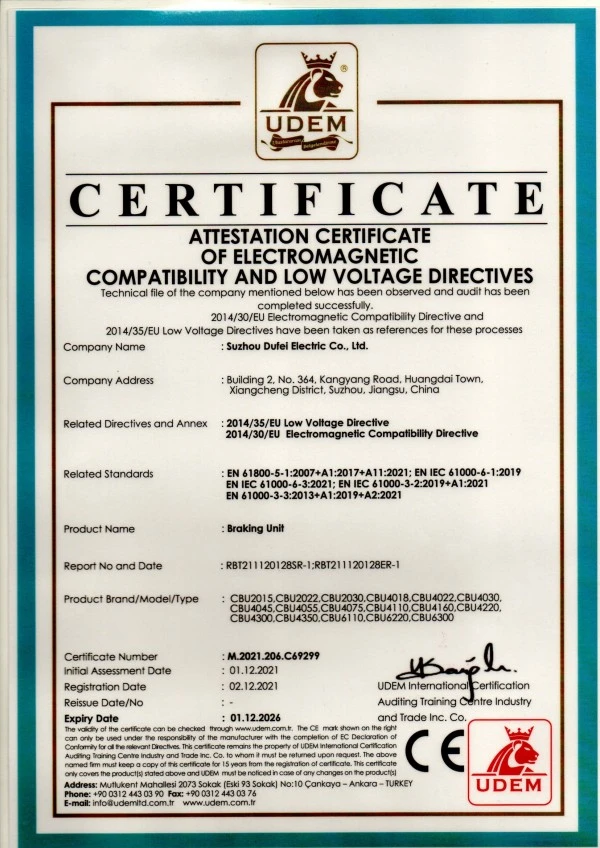

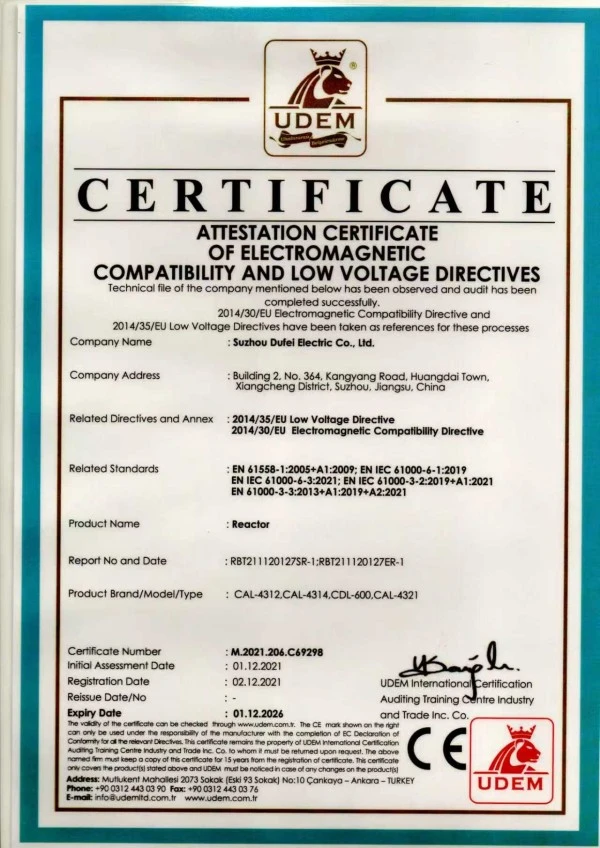

Dufew Electric ylläpitää myös ISO- ja CE-standardeihin liittyvää laatu- ja tuotteiden vaatimustenmukaisuusdokumentaatiota. Sovellettavat sertifikaatit ja vaatimustenmukaisuusasiakirjat tulee vahvistaa tietyn tuotemallin, kokoonpanon ja kohdemarkkinoiden mukaan.
Se muuntaa VFD-tasavirtaväylän regeneratiivisen energian vaihtovirtalähteeksi, joka voidaan palauttaa sähköverkkoon. Sitä harkitaan pääasiassa sovelluksissa, joissa on usein, suuritehoinen tai jatkuva regeneratiivinen toiminta.
Dynaaminen jarrutus lähettää regeneratiivisen energian vastukseen, jossa se muunnetaan lämmöksi. Energian regenerointi muuntaa tasavirtaenergian synkronoiduksi vaihtovirtalähteeksi ja palauttaa sen sähköjärjestelmään.
Oikein suunnitellussa regenerointijärjestelmässä regenerointiyksikkö voi korvata vastuspohjaisen energianhäviöpolun. Olemassa oleva VFD, DC-väylän konfiguraatio, suojajärjestelmä ja sovellustoiminta on kuitenkin tarkistettava ennen muutoksen tekemistä.
Ei automaattisesti. Yhteensopivuus riippuu VFD:n DC-väyläjännitteestä, tehokonfiguraatiosta, sähköliitännästä, kuormitusominaisuuksista ja regenerointiyksikön verkkopuolen vaatimuksista. Valittavana on oltava erityinen VFD-malli.
Rinnakkaiskäyttöä voidaan käyttää, kun tarvitaan lisää regenerointikapasiteettia, mikäli valitut mallit tukevat rinnakkaiskäyttöä ja DC-väylä, AC-puolen liitäntä, synkronointi ja lämpöolosuhteet on suunniteltu oikein.
Se voi vähentää regeneratiivisen jarrutuksen tuottamaa lämpöä, koska talteen otettu energia siirretään takaisin sähköjärjestelmään sen sijaan, että se haihtuisi kokonaan vastuksen kautta. Regenerointiyksikkö itsessään tuottaa edelleen sähkö- ja kytkentähäviöitä ja vaatii siksi asianmukaista jäähdytystä.
Tärkeimmät tiedot sisältävät järjestelmän jännitteen, VFD-mallin, moottorin tehon, kuormituksen tyypin, regeneratiivisen tehon, hidastusajan, regenerointitaajuuden, regeneroinnin keston, DC-väylän jännitteen ja asennusolosuhteet.
Mukana toimitettujen tuoteerittelyjen mukaan regenerointiteho on 97 % tai korkeampi. Todellinen hyötysuhde riippuu toimintapisteestä, kuormituksesta, tehotasosta ja järjestelmän kokoonpanosta, joten soveltuvat testiolosuhteet tulee varmistaa mallikohtaisesta teknisestä dokumentaatiosta.
Teknistä arviointia varten toimita:
VFD-malli · Järjestelmän jännite · Moottorin teho · Kuormatyyppi · Takaisintuotantoteho · Hidastusaika · Regenerointitaajuus · Regeneroinnin kesto · Tasavirtaväylän jännite · Verkkoolosuhteet · Asennusympäristö
Dufew Electric voi sitten määrittää, onko energian regenerointijärjestelmä asianmukainen, ja tunnistaa tarvittavan kokoonpanon.
