Tarjoamme kattavan tuotevalikoiman, joka sisältää vastukset, jarruyksiköt, reaktorit, tehosuodattimet ja muuntajat sekä täydelliset räätälöintimahdollisuudet erilaisiin sovellusvaatimuksiin.

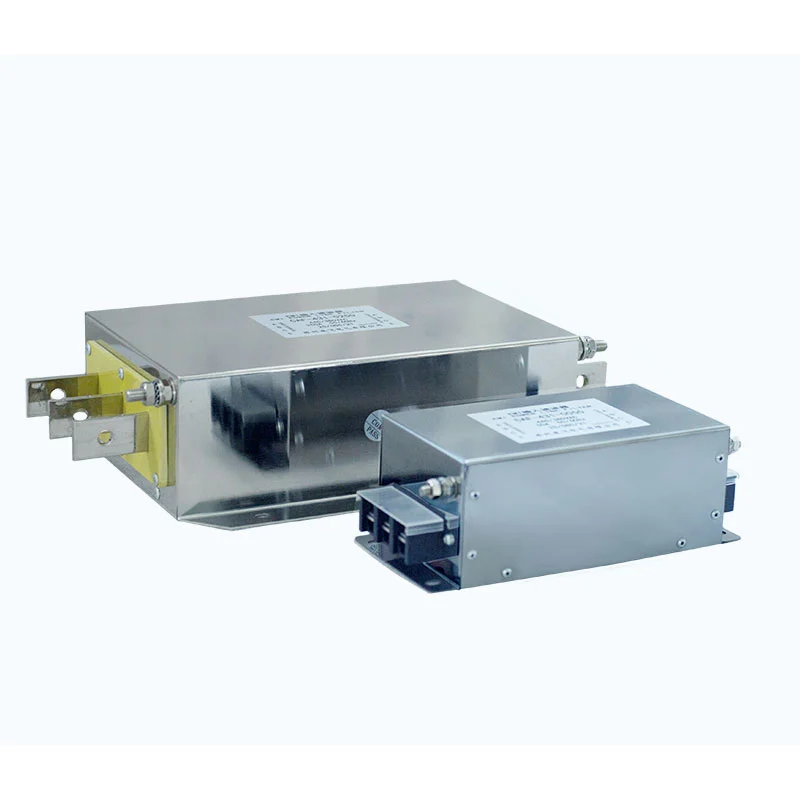

Taajuusmuuttajan suodatin on asennettu taajuusmuuttajan ympärille säätämään moottorin nopeuden säätelyn aikana syntyviä sähköisiä häiriöitä.
Tyypillinen yhteys on:
Virtalähde → Tulosuodatus → VFD → Lähtösuodatus → Moottori
Nämä kaksi osaa käsittelevät käyttöjärjestelmän eri osia.
Tulosuodatus ohjasi sähkömagneettista häiriötä VFD:n ja tehoverkon välillä.
Lähtösuodatus vaimentaa PWM-kytkennän tuottamia suurtaajuisia komponentteja ennen kuin ne saavuttavat moottorin kaapelin kautta.
Tämä kokoonpano on tarkoitettu sovelluksiin, joissa on otettava huomioon sekä tehopuolen EMI- että moottoripuolen suurtaajuusefektit.
Se eroaa perinteisestä EMI-tulosuodattimesta, joka suodattaa vain virtalähteen ja aseman välisen yhteyden.
VFD:n sisällä olevat kytkinlaitteet tuottavat korkeataajuisia sähkökomponentteja, jotka voivat kulkea virtalähteen läpi ja vaikuttaa muihin saman jakelujärjestelmän laitteisiin. Tulo-osio käyttää magneettisia ja kapasitiivisia komponentteja yhteismuotoiseen ja differentiaaliseen vaimennukseen, joka voi sisältää yhteismuotoisia kuristimia, differentiaalimuotoisia induktiivisia komponentteja, X-kondensaattoreita, Y-kondensaattoreita ja vastuksia.
Tulo-osa on tarkoitettu johdettuun EMI-sammutukseen, eikä se korvaa erillistä harmonista kompensointijärjestelmää, jossa sovelletaan erityisiä matalataajuisia THD-vaatimuksia.
VFD tuottaa PWM-lähtöaaltomuodon nopeilla jännitesiirroilla. Pitkillä moottorikaapeleilla hajautettu kapasitanssi ja impedanssi voivat vaikuttaa jännitteen aaltomuotoon moottorin liittimissä. Lähtöosa vaimentaa korkeataajuisia komponentteja ja voi auttaa vähentämään moottorin puolen dv/dt:tä, heijastusaaltovaikutuksia, moottorin käämien eristysjännitystä ja tiettyä korkeataajuista moottorin melua.
Todellinen suorituskyky riippuu VFD-kytkentäominaisuuksista, kaapelin pituudesta ja rakenteesta, moottorin eristyksestä, maadoituksesta ja valitusta suodatinkokoonpanosta.
Jokainen VFD-asennus ei vaadi sekä tulo- että lähtösuodatusta.
Tarvittava kokoonpano riippuu ratkaistavasta ongelmasta.
| Sovelluksen ehto | Tyypillinen suodatusharkinta |
|---|---|
| VFD-häiriö saapuu sähköverkkoon | Tulopuolen EMI-suodatin |
| Häiriöt vaikuttavat lähellä oleviin ohjauslaitteisiin | Tulopuolen EMI-suodatin |
| Pitkä moottorikaapeli | Lähtöpuolen suodatus saattaa olla tarpeen |
| Korkea moottoripuolen dv/dt | Lähtöpuolen suodatus |
| Heijastuneen aallon jännite | Lähtöpuolen suodatus |
| Sekä teho- että moottoripuolen häiriöt | Integroitu tulo/lähtösuodatin |
Tämä ero on tärkeä tuotteen valinnassa. Suodatin tulee määrittää todellisen sähköongelman mukaan sen sijaan, että se olisi asennettu vain siksi, että VFD on olemassa.
Dufew Electric yhdistää tulo- ja lähtösuodatuspiirit yhdessä kokoonpanossa.
Molemmissa osissa on erilliset sähköreitit ja liitinalueet liittämistä varten virtalähteeseen, VFD:hen ja moottoriin.
Suodatusverkko voi sisältää:
- Yhteistilan magneettikomponentit
- Differentiaalimuotoiset induktiiviset komponentit
-X kondensaattorit
- Y kondensaattorit
- Vaimennusvastukset
- Muut valitun kokoonpanon edellyttämät komponentit
Integroitu rakenne vähentää tarvetta asentaa kaksi erillistä suodatinkoteloa, kun tarvitaan sekä tulo- että lähtösuodatusta.
Varsinainen sisäinen järjestely riippuu tuotteen arvosta ja kokoonpanosta.
| Parametri | Erittely |
|---|---|
| Nimellisjännite | 220VAC / 380VAC / 690VAC / 1140VAC |
| Toimintataajuus | 50Hz / 60Hz / jopa 500Hz |
| Nimellisvirta | 5A--1600A |
| Dielektrinen lujuus, linjasta linjaan | 1500VDC / 60s |
| Dielektrinen lujuus, linja maahan | 2500VDC / 60s |
| Eristysvastus | >100MΩ 1000VDC:llä |
| Ylikuormituskyky | 1,4 × nimellisvirta 1 minuutin ajan |
| Minimi ylikuormitusväli | 15 minuuttia |
| Kaapelin enimmäispituus* | 400m suojattu / 300m suojaamaton |
| Suojausluokka | IP00 / IP20 |
| Eristysluokka | T40 / F (155 °C) |
| Paloa hidastava luokka | UL94V-2 |
| Tuotestandardi | GB/T 15287/8 |
* Kaapelin enimmäispituus riippuu sovelluksesta, ja se tulee tarkistaa VFD-lähtöominaisuuksien, moottorin, kaapelityypin, maadoitusjärjestelyn ja valitun suodatinmallin mukaan.
Tyypillinen Dufew-suodatinmalli on: CAF-4 3 1-0010
| Koodi | Kuvaus |
|---|---|
| CAF | Dufew Electric suodatinsarja |
| 4 | Jänniteluokka; 2 = 220 V, 4 = 380 V, 6 = 690 V |
| 3 | Vaiheen konfigurointi; 3 = kolmivaiheinen, 1 = yksivaiheinen |
| 1 | Suodatinluokka; 1 = tulosuodatin, 2 = lähtösuodatin |
| 0010 | Nimellisvirta; 0010 = 10A |
Integroidun tulo-/lähtökokoonpanon osalta soveltuva mallikoodi on vahvistettava vastaavan tuotteen piirustuksen ja spesifikaatioiden perusteella.
| Sovellus | Päävaatimus | Suodatustoiminto |
|---|---|---|
| Taajuusmuuttujajärjestelmät | Ohjaa VFD-toiminnan aikana syntynyttä EMI:tä | Tulopuolen johdettu EMI-vaimennus ja lähtöpuolen korkeataajuinen suodatus |
| Servokäyttöjärjestelmät | Vähennä sähköisiä häiriöitä servolaitteiden ympärillä | Tulopuolen EMI-ohjaus ja lähtöpuolen moottoripuolen suodatus |
| Teollisuuden moottorin ohjaus | Paranna moottorikäyttöjärjestelmien EMC-suorituskykyä | Vaimentaa johtuvia häiriöitä ja suurtaajuisia kytkentäkomponentteja |
| CNC-koneet ja työstökoneet | Vähennä ohjaus- ja käyttölaitteisiin vaikuttavia häiriöitä | Tulon EMI-suodatus ja lähtöpuolen dv/dt-vähennys |
| Pitkän moottorikaapelin asennukset | Ohjaa heijastusaaltojen ja korkeataajuisten jännitteiden vaikutuksia | Lähtöpuolen suodatus VFD:n ja moottorin välillä |
| Kuljetin-, pumppu- ja tuuletinjärjestelmät | Vähennä muuttuvanopeuksisen moottorin toiminnan aiheuttamia häiriöitä | Tulopuolen EMI-vaimennus ja tarvittaessa lähdön suodatus |
| Teollisuuden automaatiolaitteet | Rajoita häiriöitä käyttöjärjestelmien ja lähellä olevan elektroniikan välillä | Common-mode ja differential-mode suodatus |
| Valmistuslaitteet | Korjaa sekä teho- että moottoripuolen häiriöt | Integroitu tulo- ja lähtösuodatus |
Huomautus: Vaadittava suodatinkokoonpano riippuu VFD:stä, moottorista, kaapelin pituudesta, EMC-olosuhteista ja erityisestä häiriöongelmasta. Kaikki VFD-sovellukset eivät vaadi sekä tulo- että lähtösuodatusta.
| Valintaparametri | Tiedot vaaditaan | Tarkoitus |
|---|---|---|
| VFD malli | Valmistaja ja mallinumero | Soveltuvan tulo-/lähtökokoonpanon määrittäminen |
| Nimellisjännite | 220VAC / 380VAC / 690VAC / 1140VAC | Vastaamaan suodattimen nimellisjännite käyttöjärjestelmän kanssa |
| Nimellisvirta | VFD-tulo- tai lähtövirta | Tarvittavan suodattimen virran luokitus |
| Moottorin teho | kW tai hv | Arvioi moottoripuolen suodatusvaatimukset |
| Moottorin nimellisjännite | Moottorin käyttöjännite | Lähtöpuolen yhteensopivuuden tarkistaminen |
| Moottorikaapelin pituus | Todellinen kaapelin pituus metreinä | Tärkeää dv/dt- ja heijastusaaltojen vaikutusten arvioinnissa |
| Kaapelin tyyppi | Suojattu tai suojaamaton; kaapelirakenne mahdollisuuksien mukaan | EMC- ja suurtaajuusominaisuuksien arvioimiseen |
| Vaihtotaajuus | VFD-kantoaalto/kytkentätaajuus, jos saatavilla | Auttaa arvioimaan suurtaajuuksien suodatusvaatimuksia |
| Asennusympäristö | Ohjauskaappi, kone, tuotantolinja jne. | Määrittää asennus- ja EMC-näkökohdat |
| Häiriötila | EMI, moottorin melu, dv/dt, heijastuva aalto, lähellä olevien laitteiden häiriöt jne. | Sen tunnistamiseksi, onko tulosuodatus, lähtösuodatus vai integroitu konfiguraatio sopiva |
| Maadoitusjärjestely | Maadoitus ja kaapelin suojausmenetelmä | Tärkeää tehokkaan suurtaajuisen häiriönhallinnan kannalta |
Alustavaa arviointia varten asiakkaat voivat toimittaa:
VFD-malli + nimellisjännite + nimellisvirta + moottorin teho + moottorikaapelin pituus + kaapelin tyyppi + kytkentätaajuus + havaittu häiriö
Nämä tiedot ovat yleensä hyödyllisempiä suodattimen valinnassa kuin suodattimen määrittäminen vain moottorin teholla.
Oikea asennus on tärkeää, koska suurtaajuiset häiriöt voivat ohittaa osan suodatuspiiristä sopimattomien johtojen kautta.
Liitä tuloosa virtalähteen ja VFD:n väliin.
Liitä lähtöosa VFD:n ja moottorin väliin.
Tulo- ja lähtöliittimet on kytkettävä tuotteen kytkentäkaavion mukaisesti, eikä niitä saa vaihtaa keskenään.
Tehopuolen ja moottorin puolen kaapelit tulee reitittää erikseen.
Vältä pitkiä rinnakkaisajoja suodattimen tulo- ja lähtöjohtimien välillä, koska sähkömagneettinen kytkentä voi heikentää suodatuksen tehokkuutta.
Suodatin tulee maadoittaa sovellettavien sähköasennusvaatimusten ja VFD-valmistajan EMC-ohjeiden mukaisesti.
Korkeataajuisten häiriöiden tapauksessa lyhyt, matalaimpedanssinen maadoituspolku on yleensä edullinen.
Jos käytetään suojattua moottorikaapelia, kaapelin suoja on päätettävä VFD-valmistajan EMC-vaatimusten mukaisesti.
Varmista ennen järjestelmän käynnistämistä:
- Suodattimen jännite ja virta
- Pääteliitännät
- Maadoitus
- Tulo/lähtökaapelin reititys
- Moottorin liitäntä
- Mekaaninen asennus
Tarkista asennuksen jälkeen normaali VFD ja moottorin toiminta ja tarkista alkuperäinen häiriötila.
Dufew Electric valmistaa tehoelektroniikan komponentteja, kuten vastuksia, jarrujärjestelmiä, reaktoreita, suodattimia, muuntajia ja räätälöityjä sähkökomponentteja. Taajuusmuuttujasuodattimet valmistetaan vaaditun sähkökokoonpanon ja sovelluksen mukaan.
Tuotantoprosessi kattaa tyypillisesti komponenttien tarkastuksen, magneettikomponenttien käsittelyn, käämityksen ja eristyksen, suodattimen kokoonpanon, sähkötestauksen, lopputarkastuksen ja pakkaamisen. Tuotteen kokoonpanosta riippuen laatutarkistukset voivat sisältää komponenttien tekniset tiedot, käämityksen, eristyksen, liittimet, eristysvastuksen, dielektrisen lujuuden, sähköisen suorituskyvyn ja mitat.
Tuotekohtaiset piirustukset, testipöytäkirjat ja tekniset asiakirjat voidaan toimittaa projektin vaatimusten mukaisesti.
Dufew Electricillä on ISO- ja CE-sertifikaatit, jotka tukevat sen laadunhallintaa ja tuotteiden vaatimustenmukaisuutta.
Sovellettava sertifikaatti ja tekninen dokumentaatio tulee vahvistaa tietyn tuotemallin ja kohdemarkkinoiden mukaisesti.
Laaduntarkastus kattaa asiaankuuluvat vaiheet komponenttien tarkastuksesta ja kokoonpanosta sähkötestaukseen ja lopputarkastukseen.
Dufew Electric toimittaa suodattimia ja muita tehoelektroniikan komponentteja OEM-valmistajille, jakelijoille, järjestelmäintegraattoreille ja teollisuuskäyttäjille.
Pakkaus- ja toimitusjärjestelyt valitaan tuotteen mittojen, painon, määrän, määränpään ja asiakkaan vaatimusten mukaan.
Saatavilla olevat toimitusjärjestelyt voivat sisältää:
- Merirahti
- Lentorahti
- Pikatoimitus
- Asiakkaan nimeämä huolitsija
Pakkaus valitaan tuotteen rakenteen ja kuljetusolosuhteiden mukaan.
Tulosuodatin on asennettu virtalähteen ja VFD:n väliin johdetun EMI:n ohjaamiseksi. Ulostulosuodatin on asennettu VFD:n ja moottorin väliin korkeataajuisten komponenttien, dv/dt- ja heijastusaaltojen ohjaamiseksi.
Ei. Vaatimus riippuu moottorikaapelin pituudesta, VFD-lähtöominaisuuksista, moottorin eristyksestä, EMC-olosuhteista ja sovellusvaatimuksista.
Kyllä. Se voidaan arvioida servokäyttösovelluksissa, joissa tulopuolen EMI- tai moottoripuolen suurtaajuisia häiriöitä on ohjattava. Sähkövirran on vastattava käyttöjärjestelmää.
Kyllä. Lähtöosa on suunniteltu vaimentamaan suurtaajuisia kytkentäkomponentteja ja se voi vähentää dv/dt:tä moottorin liittimissä. Todellinen tulos riippuu VFD:stä, suodattimen kokoonpanosta, kaapelista ja moottorista.
Kyllä. Pitkät moottorikaapelit voivat lisätä heijastusaaltojen ja korkeataajuisten jännitteiden vaikutuksia, mikä tekee ulostulon suodatuksesta merkityksellisemmän. Kaapelin sallittu pituus on vahvistettava tiettyä sovellusta varten.
Ei välttämättä. Tämä tuote on ensisijaisesti tarkoitettu EMI- ja suurtaajuussuodatukseen VFD-järjestelmien ympärillä. Jos vaatimus on ohjata tiettyjä tehojärjestelmän harmonisia järjestyksiä tai THD:tä, on arvioitava erityinen harmonisten lievennysratkaisu.
Sähköistä säätöä ei normaalisti tarvita, koska suodatin on passiivinen. Oikea mallin valinta, johdotus, maadoitus ja asennus ovat edelleen tarpeen.
VFD-malli, syöttöjännite, nimellisvirta, moottorin teho, moottorikaapelin pituus, kaapelin tyyppi ja erityinen häiriö tai moottoripuolen ongelma ovat hyödyllisiä oikean kokoonpanon valinnassa.
Dufew Electric valmistaa taajuusmuuttajasuodattimia VFD-laitteille, servokäytöille, moottorin ohjausjärjestelmille ja teollisuusautomaatiolaitteistoille.
Integroitu kokoonpano tarjoaa tulopuolen EMI-suodatuksen ja lähtöpuolen moottorin suodatuksen yhdessä kokoonpanossa. Valinta voi perustua taajuusmuuttajan nimellisarvoon, moottorin ominaisuuksiin, kaapelin pituuteen, EMC-olosuhteisiin ja asennusvaatimuksiin.
Anna tuotteen arviointia varten VFD-malli, moottorin teho, nimellisvirta, moottorikaapelin pituus, kaapelin tyyppi ja syöttöjännite.
