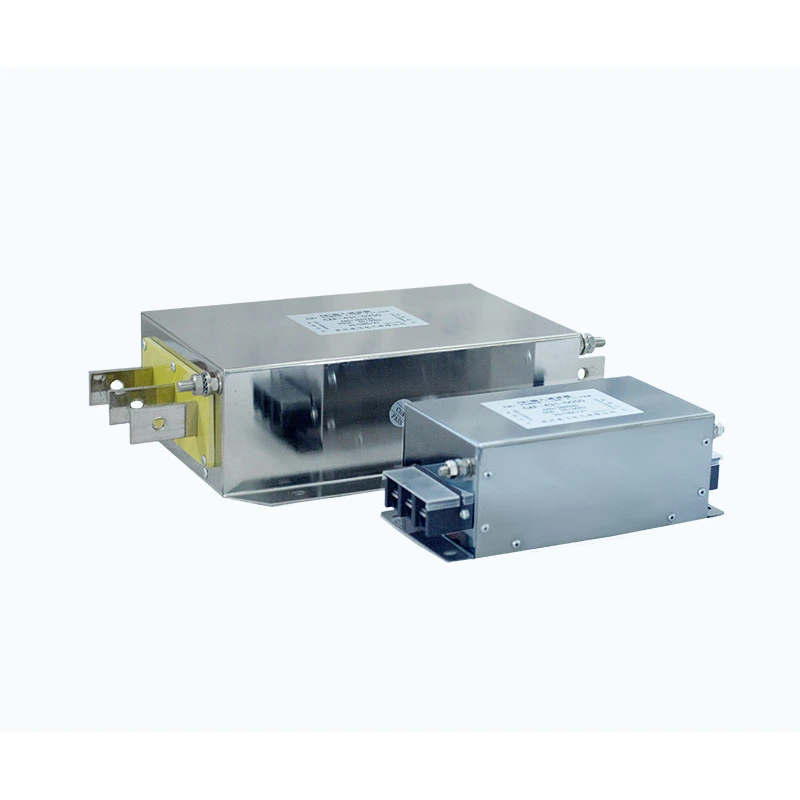

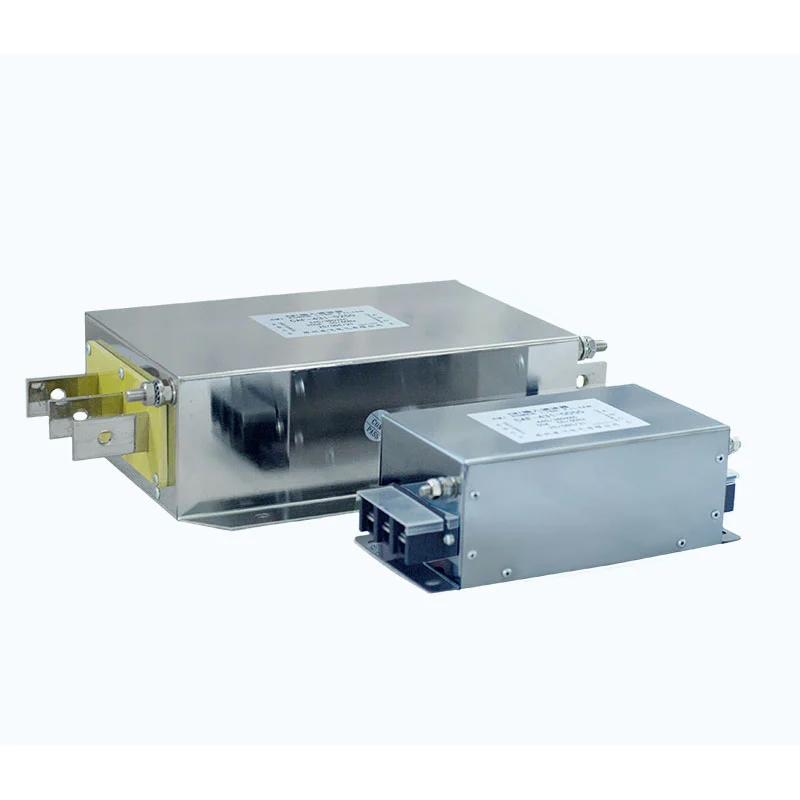

Dufew Electric Passive Filter on suunniteltu teollisuuden tehojärjestelmiin, joihin vaikuttavat VFD:iden, muuntimien, tasasuuntaajien ja muiden epälineaaristen kuormien harmoniset virrat. Yhdistämällä suodatinreaktorit, kondensaattorit ja ei-induktiiviset vaimennusvastukset viritettyyn LC-piiriin, se tarjoaa alhaisen impedanssin polun valituille harmonisille taajuuksille ja auttaa vähentämään harmonisen virran kiertoa tehoverkossa.
AC-DC-muunnoksen ja tehoelektronisen kytkennän aikana syntyneet epälineaariset kuormat voivat edistää muuntajan ylikuumenemista, lisääntyneitä kaapelihäviöitä, pienentää tehokerrointa, lisärasitusta sähkölaitteissa ja epävakaa virranlaatu. Järjestelmän olosuhteista riippuen suodatuskonfiguraatio voidaan suunnitella käsittelemään tyypillisiä harmonisia, kuten 5., 7., 11. ja korkeamman asteen komponentteja.
Järjestelmä auttaa vähentämään harmonisen virran vääristymiä, parantamaan tehokerrointa, rajoittamaan harmonisiin liittyviä häviöitä ja tukemaan vakaata sähköistä toimintaa. Verrattuna aktiivisiin harmonisten kompensointijärjestelmiin, passiivinen suodatus käyttää suhteellisen yksinkertaista sähkörakennetta ilman monimutkaisia ohjauspiirejä, joten se soveltuu jatkuvaan käyttöön teollisissa sovelluksissa, joissa harmoniset ominaisuudet ovat ennakoitavissa.
Reaktori ja kondensaattori muodostavat viritetyn LC-haaran, joka on suunniteltu tietyille harmonisille taajuuksille.
Kun harmoniset virrat saavuttavat suunnitellun taajuusalueen, suodatushaara tarjoaa alhaisemman impedanssipolun kuin tehoverkko, mikä mahdollistaa harmonisten virtojen tehokkaan absorboinnin.
Tämä suunnittelu tarjoaa:
- Kohdennettu harmoninen vähennys
- Pienempi virran aaltomuodon vääristymä
- Parempi sähköinen vakaus
- Jatkuva teollinen toimintakyky
Integroitu ei-induktiivinen vastus ohjaa resonanssiominaisuuksia ja parantaa piirin vakautta.
Vaimennusrakenne auttaa:
- Estä liiallinen resonanssivahvistus
- Rajoita epänormaalia harmonista virtaa
- Paranna kondensaattorin luotettavuutta
- Pidennä järjestelmän käyttöikää
Passiivinen rakenne toimii ilman DSP-ohjaimia tai ylimääräisiä elektronisia kompensointimoduuleja, mikä johtaa suoraviivaiseen sähköiseen rakenteeseen, jossa on vähemmän ohjauskomponentteja, pienemmät huoltovaatimukset ja hyvä sopeutuvuus teollisiin käyttöympäristöihin.
Vähentämällä harmonisen virran kiertoa järjestelmä voi auttaa rajoittamaan muuntajien ja kaapelien häviöitä, vähentämään lämpötilan nousua, parantamaan tehokerrointa ja tukemaan kytkettyjen sähkölaitteiden vakaampaa toimintaa.
Dufew soveltaa teknisiä näkökohtia magneettikomponentteihin, reaktorin ja kondensaattorin yhteensovitukseen, lämpösuorituskykyyn ja sähköturvallisuuteen. Tuloksena oleva konfiguraatio soveltuu jatkuvaan käyttöön teollisissa voimajärjestelmissä, joissa on suhteellisen ennustettavissa olevat harmoniset ominaisuudet.
Dufew Passive Filter soveltuu teollisuusjärjestelmiin, joissa on suhteellisen vakaat harmoniset ominaisuudet.
| Sovellus | Tarkoitus |
|---|---|
| VFD-järjestelmät | Vähennä harmonisen virran vääristymiä |
| Useita moottorikäyttöjä | Paranna sähköverkon vakautta |
| Tasasuuntaajan laitteet | Ohjaa ominaisyliaaltoja |
| UPS-järjestelmät | Vähennä harmonista vaikutusta |
| Teollisuusautomaatio | Paranna sähkön luotettavuutta |
Tyypillisiä käyttökohteita ovat tuotantolaitokset, metallurgian ja kemian käsittelylaitokset, kaivoslaitteet, tekstiilikoneet, paperintuotantolinjat, satamakoneet ja ruiskuvalujärjestelmät, joissa on hallittava epälineaarisia kuormia ja harmonisia virtoja.
Erilaiset sähköjärjestelmät vaativat erilaisia suodatusparametreja.
Dufew tarjoaa teknistä tukea, joka perustuu:
- Harmoniset mittaustiedot
- Kuorman ominaisuudet
- Järjestelmän jännitetaso
- Asennusympäristö
- Vaadittu THDi-suorituskyky
Räätälöityjä ratkaisuja on saatavilla erilaisiin teollisuuden sähkönlaatuvaatimuksiin.
Sopivan suodatusratkaisun valinta vaatii arvioinnin:
| Valintatekijä | Harkinta |
|---|---|
| Nimellisjännite | 220VAC / 380VAC / 690VAC / 1140VAC |
| Nimellisvirta | Jatkuva käyttövirta |
| Harmoninen lähde | VFD, tasasuuntaaja, UPS, muunnin |
| Harmoninen spektri | 5. / 7. / 11. tilauksen komponentit |
| Vaadittu suorituskyky | THDi:n parannustavoite |
| Asennusympäristö | Tila-, ilmanvaihto-, suojausvaatimukset |
Dufew tarjoaa räätälöityjä suosituksia harmonisten mittaustietojen, järjestelmäparametrien ja projektin vaatimusten perusteella.
Dufew Electric on erikoistunut teollisuuden tehoelektroniikan valmistukseen tarjoamalla passiivisia suodattimia, reaktoreita, jarruvastuksia, muuntajia ja räätälöityjä sähköratkaisuja teollisiin sovelluksiin. Sen suunnittelutyö kattaa harmonisten analyysien, sähköisten parametrien sovituksen ja sähkön laatuvaatimukset, jotka tukevat sovelluskohtaista tuotesuunnittelua ja valmistusta.
Keskeisiä valmistusominaisuuksia ovat magneettisydämen käsittely, tarkkuusreaktorin käämitys, kondensaattorin ja vastuksen sovitus, sähköisten parametrien verifiointi ja lämpösuorituskyvyn testaus. Tuotteen kokoonpanosta riippuen laaduntarkastus voi sisältää:
- Eristyskestävyystestaus
- Dielektrisen kestävyyden testaus
- Resonanssiparametrin tarkistus
- Lämpötilan nousun testaus
- Sähköisten parametrien tarkastus
- Lopputarkastus
Laatudokumentaatio voi sisältää ISO-laadunhallintasertifikaatin, tuotetestausraportit ja sähköisen suorituskyvyn varmennusasiakirjat sovellettavien tuote- ja projektivaatimusten mukaisesti.
Dufew Electric tukee OEM-valmistusta, räätälöityä sähkösuunnittelua, suunnitteluyhteistyötä ja projektipohjaisia sähkönlaaturatkaisuja.
| Parametri | Erittely |
|---|---|
| Nimellisjännite | 220VAC / 380VAC / 690VAC / 1140VAC |
| Toimintataajuus | 50Hz / 60Hz |
| Nimellisvirta | 5A - 1600A |
| Harmoninen kohde | 5. / 7. / 11. / Korkeamman asteen harmoniset |
| Suodatusrakenne | Viritetty LC-resonanssipiiri |
| Lämpötilan nousu | ≤80K |
| Melutaso | ≤65 dB |
| Dielektrinen lujuus | 3000VAC / 10S |
| Eristysvastus | ≥100MΩ |
| Suojausluokka | IP00 / IP22 |
| Eristysluokka | Luokka F (155℃) |
| Paloa hidastava luokka | UL94V-2 |
| Standardit | IEC61000 / GB/T14549-1993 |
| Vertailu | Passiivinen suodatin | Aktiivinen harmoninen suodatin |
|---|---|---|
| Toimintaperiaate | Viritetty LC-resonanssipiiri | Tehoelektroninen kompensointi |
| Pääkomponentit | Reaktorit, kondensaattorit, vastukset | Tehomoduulit ja ohjaimet |
| Harmoninen vaste | Suunniteltu tiettyihin harmonisiin olosuhteisiin | Dynaaminen kompensointi |
| Valvontavaatimus | Ei ulkoista ohjausjärjestelmää | Vaatii elektronisen ohjauksen |
| Huolto | Yksinkertainen huolto | Monimutkaisempi huolto |
| Sovellus | Vakaat teollisuuskuormat | Muuttuvat harmoniset ympäristöt |
Passiivinen suodatin koostuu reaktoreista, kondensaattoreista ja vaimennusvastuksista, jotka muodostavat viritetyn LC-piirin. Nämä komponentit tarjoavat alhaisen impedanssin reitin valituille harmonisille virroille ja auttavat parantamaan virran laatua.
Mallin valinta riippuu nimellisjännitteestä, käyttövirrasta, harmonisesta lähteestä, harmonisesta spektristä, THDi-vaatimuksista, järjestelmäkokoonpanosta ja asennusolosuhteista.
Passiivinen suodatus soveltuu yleensä järjestelmiin, joissa on vakaat harmoniset ominaisuudet. Sovellukset, joissa harmoniset kuormat muuttuvat nopeasti, voivat vaatia vaihtoehtoisia kompensointiratkaisuja.
Kyllä. Dufew tarjoaa räätälöityjä ratkaisuja jännitetason, virtakapasiteetin, harmonisten ominaisuuksien, asennusvaatimusten ja projektin olosuhteiden perusteella.
