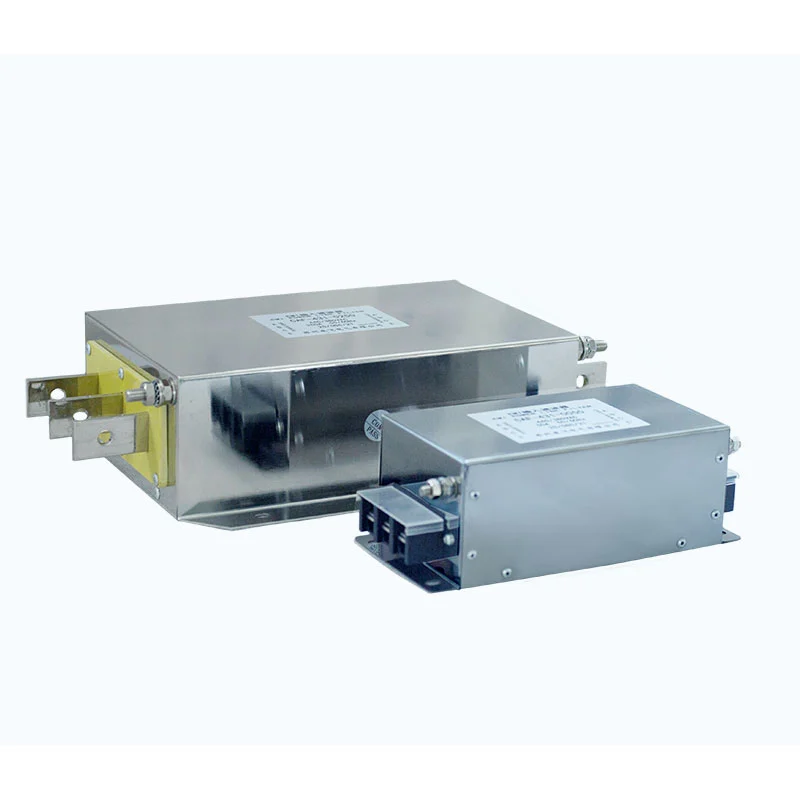

Yksivaiheinen suodatin

Dufew Electric Single-Phase -suodatin on suunniteltu vaimentamaan sähkömagneettista häiriötä, joka syntyy tehoelektroniikkalaitteista korkeataajuisten kytkentätoimintojen aikana.

Vaihtovirtalähteen ja laitteen tuloliittimien (L/N) väliin asennettu suodatin käyttää induktoreita, kondensaattoreita ja vaimennuskomponentteja optimoidun LC-suodatusverkon muodostamiseksi. Piiri tarjoaa korkean impedanssin ei-toivotuille korkeataajuisille häiriösignaaleille sallien samalla normaalin 50 Hz/60 Hz tehonsiirron.

Yksivaiheisten VFD-järjestelmien, servokäyttöjen ja hakkuriteholähteiden käytön aikana suurtaajuinen kytkentäkohina voi levitä virtakaapeleiden kautta ja vaikuttaa lähellä oleviin elektronisiin laitteisiin.

Suodatin vähentää tehokkaasti:

- Differentiaalitilan häiriöt voimalinjojen välillä

- Yhteisen tilan häiriöt voimalinjojen ja maan välillä

- Sähkömagneettisen kohinan siirto

- EMC:hen liittyvät laitteiden toimintahäiriöriskit

Optimoidun piirisuunnittelun ja komponenttien sovituksen ansiosta Dufew Single-Phase Filter tarjoaa vakaan vaimennustehon, hallitun vuotovirran ja luotettavan toiminnan teollisuusympäristöissä.

Edistyksellinen EMI-suppressiotekniikka

Optimoitu LC-suodatuspiiri

Suodatin yhdistää induktorit, kondensaattorit ja vaimennuskomponentit taajuusselektiivisen impedanssiverkon luomiseksi.

Suunnittelu tarjoaa:

- Korkeataajuisten häiriöiden vaimennus

- Parempi meluneristys

- Vakaa voimansiirto

- Parannettu EMC-yhteensopivuus

Common-Mode ja Differential-Mode kohinanvaimennus

Kytkentälaitteiden synnyttämät sähköiset häiriöt tapahtuvat yleensä kahden siirtotien kautta.

Differentiaalitilan häiriöt

Occurs between power lines and is mainly caused by switching circuits and power conversion components.

Yhteisen tilan häiriöt

Tapahtuu voimalinjojen ja maan välissä ja voi vaikuttaa herkkiin ohjausjärjestelmiin, viestintälaitteisiin ja tarkkuusinstrumentteihin.

Dufew optimoi suodatuspiirin vaimentamaan molemmat häiriötilat ja parantamaan järjestelmän yleistä vakautta.

Tekniset edut

1. Parannettu sähkömagneettinen yhteensopivuus

Suodatin auttaa vähentämään häiriöiden siirtoa elektronisten laitteiden ja virtalähdeverkon välillä, tukemalla pienempiä johtuvia päästöjä, parantaen EMC-suorituskykyä, vähentäen häiriöitä lähellä oleviin laitteisiin ja vakaampaa järjestelmän toimintaa.

2. Kompakti muotoilu rajoitetun tilan kaappeihin

Yksivaiheinen rakenne on suunniteltu pienikokoisiin sähköasennuksiin, joissa on pieni asennustila, yksinkertainen L/N-johdotus ja joustava kaappiintegrointi. Sen käytännöllinen kokoonpano helpottaa myös vaihtoa ja rutiinihuoltoa.

3. Luotettava teollisuuden suorituskyky

Dufew soveltaa kontrolloituja valmistusprosesseja tukeakseen vakaata toimintaa teollisuusautomaatioympäristöissä. Keskeisiä näkökohtia ovat magneettikomponenttien valinta, eristysrakenne, sähköisten parametrien tarkastus ja lämpösuorituskyvyn arviointi jatkuvissa käyttöolosuhteissa.

Tyypilliset sovellukset

Dufew Single-Phase Filter soveltuu elektronisiin laitteisiin, jotka vaativat parempaa EMC-suorituskykyä ja vähemmän sähkölinjojen häiriöitä.

Tyypillisiä sovelluksia ovat teollisuusautomaatio ja valmistuslaitteet sekä lääketieteellinen elektroniikka, laboratoriojärjestelmät, elektroniset tuotantolinjat ja viestintälaitteet, joissa tarvitaan vakaata virranlaatua ja tehokasta EMI-hallintaa.

Räätälöity suunnittelukyky

Eri sovellukset vaativat erilaisia ​​suodatusominaisuuksia. Dufew Electric tarjoaa räätälöityjä ratkaisuja, jotka perustuvat nimellisjännitteeseen, nimellisvirtaan, laitteiden tehoominaisuuksiin, EMC-vaatimuksiin, asennustilaan ja ympäristöolosuhteisiin.

Suunnittelutuki kattaa tuotteen valinnan, parametrien sovituksen ja sovelluksen arvioinnin, jotta voidaan määrittää sopiva suodatinkonfiguraatio aiotuille laitteille ja käyttöolosuhteille.

Valmistuskyky ja laadunvarmistus

Dufew Electric on erikoistunut teollisuuden tehoelektroniikkakomponentteihin, mukaan lukien EMI-suodattimet, harmoniset suodattimet, reaktorit, jarruvastukset ja räätälöidyt sähköratkaisut. Yksivaiheisen suodattimen tuotannossa avainprosesseja ovat magneettikomponenttien valmistus, tarkkuuskokoonpano, sähköisten parametrien testaus, eristyksen suorituskyvyn tarkastus ja lämpöluotettavuuden arviointi.

Tärkeimmät laatutarkastukset voivat sisältää:

- Eristyskestävyystestaus
- Dielektrisen kestävyyden testaus
- Sähköisen suorituskyvyn tarkastus
- Lopputarkastus

Dufew Electric tukee OEM-valmistusta, räätälöityjä suodatinratkaisuja, teknistä sovellustukea ja teollista projektiyhteistyötä asiakkaan vaatimusten mukaisesti.

Tekniset tiedot

Yksivaiheinen suodatin vs. kolmivaiheinen suodatin

FAQ

Q1: Mitkä laitteet vaativat yksivaiheisen suodattimen?

Yksivaiheista suodatinta käytetään yleisesti yksivaiheisissa VFD-järjestelmissä, servokäytöissä, hakkuriteholähteissä, UPS-järjestelmissä, teollisuusohjaimissa ja muissa elektronisissa laitteissa, jotka vaativat EMI-vaimennusta.

Q2: Mihin EMI-suodatin tulisi asentaa?

Suodatin tulee asentaa vaihtovirtasyötön puolelle virtalähteen ja laiteliittimien väliin. Oikea asennus auttaa estämään laitteiden aiheuttamia häiriöitä palaamasta sähköverkkoon.

Q3: Voidaanko tätä suodatinta käyttää invertterin lähtöpuolella?

Ei. Tulopuolen EMI-suodattimet on suunniteltu sähkölinjojen häiriöiden vaimentamiseen. VFD-lähtösovellukset vaativat erilliset lähtösuodattimet, siniaaltosuodattimet tai dv/dt-suodattimet.

Q4: Miten oikea suodatinmalli pitäisi valita?

Valinnassa tulee ottaa huomioon nimellisjännite, käyttövirta, laitetyyppi, EMC-vaatimukset, asennusympäristö ja kaappitila. Dufew tarjoaa räätälöityjä suosituksia todellisten käyttöolosuhteiden perusteella.
