Tulosuodatin

Nykyaikaisissa teollisuusautomaatiojärjestelmissä VFD:t ja tehoelektroniikkalaitteet synnyttävät korkeataajuista kytkentäkohinaa ja harmonisia häiriöitä käytön aikana. Nämä häiriöt voivat vaikuttaa lähellä oleviin ohjaimiin, viestintäjärjestelmiin, antureihin ja muihin herkkiin laitteisiin.

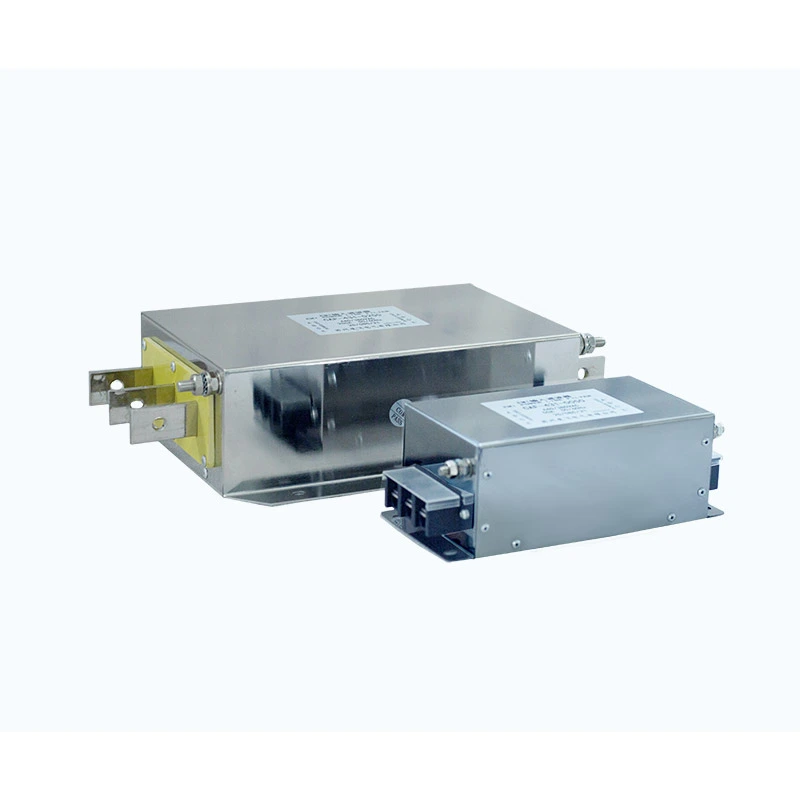

Dufew Electric Input Filter asennetaan sarjaan virtalähteen ja VFD- tai servokäytön tuloliittimien väliin vähentämään sähkömagneettisten häiriöiden siirtoreittejä käyttöjärjestelmän ja sähköverkon välillä.

Suodattimessa on monivaiheinen EMC-suodatusrakenne, jossa yhdistyvät optimoidut magneettiset komponentit, kondensaattorit ja vaimennusrakenne sekä yhteismuotoisten että differentiaalimuotoisten häiriöiden vaimentamiseksi laajalla taajuusalueella.

Tärkeimmät suunnitteluominaisuudet sisältävät:

- Pienihäviöiset magneettikomponentit takaavat vakaan suodatuskyvyn

- Optimoitu kondensaattoriverkko EMC-vaimennusta varten

- Matala vuotovirtarakenne yhteensopivuus suojajärjestelmien kanssa

- Korkea eristyskyky teollisuusympäristöihin

- Joustavat IP00/IP20-asennuskokoonpanot

Luotettavan EMC-suorituskyvyn ja mukautettavien sähköisten parametrien ansiosta Dufew Input Filters -suodattimet auttavat parantamaan järjestelmän vakautta vaativissa teollisuussovelluksissa.

Kuinka tulosuodatin parantaa VFD-järjestelmän suorituskykyä?

1. Vähennä johtuvia sähkömagneettisia häiriöitä

VFD-kytkinlaitteet tuottavat korkeataajuista kohinaa, joka voi kulkea virtakaapeleiden läpi ja syöttää takaisin sähköverkkoon. Suodatin auttaa vähentämään johtuvia päästöjä, rajoittamaan suurtaajuisten häiriöiden siirtoa, parantamaan EMC-suorituskykyä ja minimoimaan häiriöt lähellä oleviin sähkölaitteisiin.

2. Vaimentaa Common-Mode ja Differential-Mode Noise

Erilaiset häiriöreitit vaativat erilaisia ​​suodatusmenetelmiä. Suodatusrakenteessa yhdistyvät voimalinjojen ja maan välisen kohinan yhteismuotoinen vaimennus ja johtimien välisten häiriöiden differentiaalimoodivaimennus. Tämä auttaa parantamaan sähkömagneettista yhteensopivuutta monimutkaisissa teollisuusympäristöissä.

3. Paranna sähköverkon vakautta

Teollisuuden sähköverkkoihin voivat vaikuttaa jännitteen vaihtelut, kytkentähäiriöt ja harmoniset häiriöt. Vähentämällä näiden häiriöiden vaikutusta käyttöjärjestelmiin, suodatin auttaa ylläpitämään laitteiden vakaata toimintaa ja tarjoaa lisäsuojaa herkille sähkökomponenteille.

4. Tukee pitkän kaapelin ja moniasemasovelluksia

EMC-ongelmat voivat tulla näkyvämmiksi järjestelmissä, joissa on useita asemia tai pitkiä moottorikaapeleita. Suunnittelu soveltuu monikäyttöasennuksiin, pitkiin kaapelisovelluksiin, suuritiheyksisiin ohjauskaappeihin ja teollisuusautomaatiojärjestelmiin, joissa vaaditaan jatkuvaa EMC-suorituskykyä.

Tärkeimmät suunnitteluominaisuudet

Kolmivaiheinen EMC-suodatusrakenne

Optimoitu kolmivaiheinen rakenne vaimentaa matala-, keski- ja korkeataajuusalueita, mikä auttaa vähentämään erityyppisiä sähköisiä häiriöitä ja ylläpitämään tehokasta suodatustehoa vaihtelevissa käyttöolosuhteissa.

Alhainen vuotovirtasuunnittelu

Maadoituskondensaattorin rakenne on optimoitu rajoittamaan tarpeetonta vuotovirtaa säilyttäen samalla yhteensopivuuden vuodonsuojalaitteiden kanssa. Tämä tukee vakaata toimintaa teollisuuden sähköjärjestelmissä.

Erittäin luotettava eristysjärjestelmä

Eristysjärjestelmä on suunniteltu pitkäaikaiseen teollisuuskäyttöön, ja sen eristyslujuus linjasta linjaan on enintään 1500 VDC/60S, linja-maa-dielektrinen lujuus jopa 2500 VDC/60S ja eristysvastus ≥ 100 MΩ 1000 VDC:ssä.

Sovellusskenaariot

Dufew Input Filter solutions are widely used in applications requiring improved EMC performance and electrical stability.

Tekniset tiedot

Valmistuskyky ja laadunvarmistus

Dufew Electric on erikoistunut teollisuuden tehoelektroniikkakomponentteihin, mukaan lukien EMC-suodattimet, reaktorit, jarruvastukset ja räätälöidyt sähköratkaisut.

Valvottujen valmistusprosessien ja sähköisen suorituskyvyn testauksen avulla Dufew varmistaa luotettavan tuotteiden laadun teollisiin sovelluksiin.

Laadunvalvonta sisältää:

- Komponenttien tarkastus

- Sähköisen suorituskyvyn testaus

- Eristyskestävyystestaus

- Kestää jännitetestauksen

- Toiminnan varmistus

Dufew parantaa jatkuvasti laadunhallintajärjestelmäänsä ja tuotestandardejaan.

Sertifikaatit ja tekniset asiakirjat sisältävät:

- ISO 9001 -laatujärjestelmä

- CE-sertifikaatti

- Tuotetestiraportit

- Räätälöity tekninen dokumentaatio

Dufew tukee OEM-valmistusta, räätälöityjä suunnitteluja ja suunnitteluyhteistyötä maailmanlaajuisille asiakkaille.

Pakkaus & Toimitus

Dufew tarjoaa vientiin suuntautuneita pakkausratkaisuja sähkökomponenttien suojaamiseen kuljetuksen aikana.

Pakkaus sisältää:

- Kosteussuoja

- Iskunkestävä kiinnitys

- Vahvistettu pakkaus suurille malleille

- Tuotteen tunnistetarrat

- Tekniset asiakirjat lähetyksen mukana

Jokainen suodatin tarkastetaan ennen toimitusta sen varmistamiseksi, että ne ovat asiakkaiden vaatimusten mukaisia.

FAQ

Q1: Mikä on tulosuodattimen tarkoitus VFD-järjestelmässä?

Se auttaa vähentämään VFD-toiminnan aikana syntyviä sähkömagneettisia häiriöitä, parantamaan EMC-suorituskykyä ja suojaamaan sähkökomponentteja ulkoisilta tehohäiriöiltä.

Q2: Mihin tämä suodatin pitäisi asentaa?

Se asennetaan virtalähteen ja VFD- tai servokäytön tuloliittimien väliin vähentämään häiriöiden siirtymistä tehoverkon läpi ja parantamaan järjestelmän vakautta.

Q3: Mitä kaapelin pituutta Dufew-tuotteet voivat tukea?

Asennusolosuhteista riippuen Dufew-ratkaisut voivat tukea suojattuja kaapeleita jopa 400 metriin ja suojaamattomia kaapeleita 300 metriin asti, mikä auttaa ylläpitämään vakaata suodatustehoa pitkän matkan sovelluksissa.

Q4: Voiko Dufew mukauttaa EMC-suodatusratkaisuja?

Kyllä. Dufew tarjoaa räätälöityjä ratkaisuja, mukaan lukien jänniteluokitus, virtakapasiteetti, suodatusparametrit, mekaaniset mitat ja asennusrakenteet erilaisten sovellusvaatimusten mukaan.

Dufew Electricin räätälöidyt EMC-suodatusratkaisut

Dufew Electric tarjoaa räätälöityjä tulosuodatinratkaisuja VFD-järjestelmiin, servokäyttöihin ja teollisuusautomaatiosovelluksia varten.

Ammattimaisen suunnittelukyvyn, luotettavien valmistusprosessien ja tiukan laadunvalvonnan ansiosta Dufew auttaa asiakkaita parantamaan EMC-suorituskykyä, vähentämään sähköisiä häiriöitä ja saavuttamaan vakaan pitkän aikavälin toiminnan.
