Tarjoamme kattavan tuotevalikoiman, joka sisältää vastukset, jarruyksiköt, reaktorit, tehosuodattimet ja muuntajat sekä täydelliset räätälöintimahdollisuudet erilaisiin sovellusvaatimuksiin.

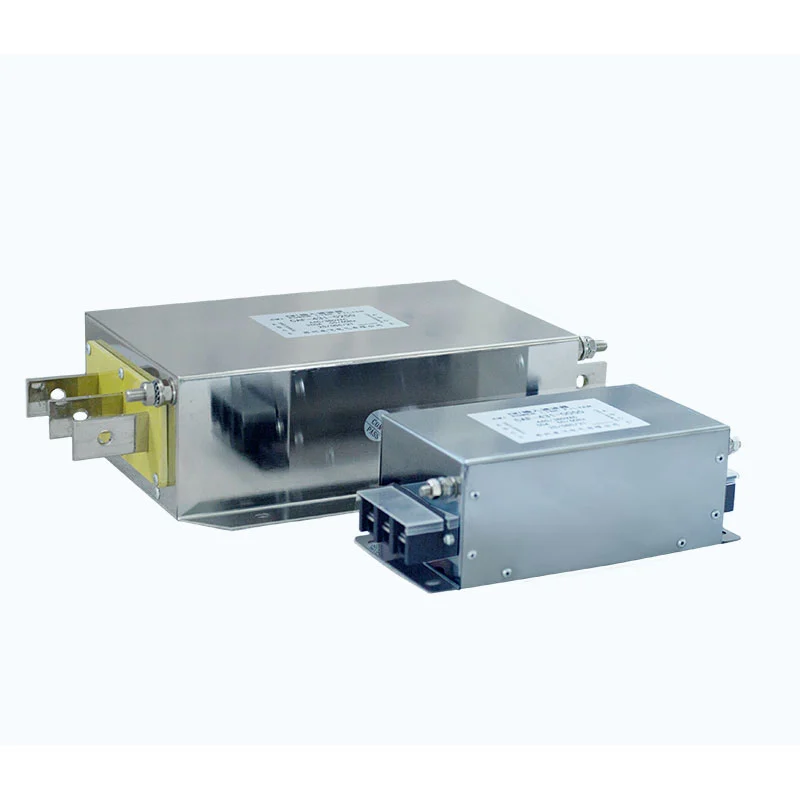

Virtalähteen suodatin on asennettu tulevan virtalähteen ja laitteen virtalähteen väliin. Sen päätarkoitus on ohjata sähköjohdon kautta kulkevia sähkömagneettisia häiriöitä (EMI).
Tehoelektroniikkalaitteet, kuten invertterit, servokäytöt ja hakkuriteholähteet, voivat tuottaa suurtaajuista kohinaa kytkentätoiminnan aikana. Myös ulkoiset sähkölaitteet ja sähköverkko voivat aiheuttaa ei-toivottuja suurtaajuisia häiriöitä samaan syöttöjohtoon.
Suodatin antaa impedanssin näille ei-toivotuille korkeataajuisille komponenteille samalla kun normaali virtalähde kulkee läpi.
Se on suunniteltu toimimaan molempiin suuntiin:
- Vähennä laitteiden aiheuttamia suurtaajuisia häiriöitä, jotka johdetaan sähköverkkoon
- Vähennä ulkoisia RF- ja sähköisiä häiriöitä, jotka tulevat laitteeseen syöttöjohdon kautta
- Vaimentaa yhteistilan ja differentiaalitilan häiriöt
- Vähennä viereisten elektronisten laitteiden välisten häiriöiden mahdollisuutta
Suodatinta käytetään siksi osana laitteen EMI/EMC-ohjaus- ja voimalinjan häiriönpoistojärjestelmää.
Suodatin käyttää yhdistelmää yhteismuotoisia kuristimia, X-kondensaattoreita, Y-kondensaattoreita ja resistiivisiä komponentteja alipäästösuodatusverkon muodostamiseksi.
Yhteisen tilan kuristimessa on korkea impedanssi yhteismoodin suurtaajuiselle melulle samalla, kun se sallii normaalin syöttövirran kulkemisen.
X-kondensaattori on kytketty tehojohtimien yli ja tarjoaa reitin differentiaalitilan suurtaajuiselle melulle.
Y-kondensaattorit tarjoavat ohjatun reitin tehojohtimien ja maadoituksen tai alustan välille sopivia yhteismuotoisia häiriöitä varten.
Piirikokoonpanosta riippuen resistiivisiä komponentteja voidaan käyttää kondensaattorin purkamiseen ja piirin vaimentamiseen.
Yhdistetty piiri vaimentaa yhteismoodin ja differentiaalitilan häiriöt määritellyllä taajuusalueella.
Suodattimessa voidaan käyttää joko yksi- tai kaksivaiheista rakennetta.
Yksivaiheinen suodatus soveltuu sovelluksiin, joissa häiriötasoa voidaan ohjata yhdellä suodatusosuudella ja asennustila on rajallinen.
Kaksivaiheinen suodatus tarjoaa lisävaimennuksen, kun laite toimii vaativammassa sähkömagneettisessa ympäristössä.
Sopiva kokoonpano tulee määrittää laitteiston, häiriöominaisuuksien, vaaditun vaimennuksen ja asennusolosuhteiden mukaan.
Seuraavat tiedot koskevat asianmukaista tuotekokoonpanoa. Eri Dufew Electric -suodatinsarjoilla voi olla erilaiset jännite- ja virta-alueet.
| Parametri | Erittely |
|---|---|
| Nimellisjännite | 250 VAC määritellylle yksivaiheiselle kokoonpanolle |
| Nimellisvirta | 1A--60A määritellylle yksivaiheiselle kokoonpanolle |
| Toimintataajuus | 50Hz / 60Hz / jopa 500Hz kokoonpanosta riippuen |
| Suodatusalue | 5 kHz - 30 MHz |
| Dielektrinen lujuus, linjasta linjaan | 1500VDC / 60s |
| Dielektrinen lujuus, linja maahan | 2250VDC / 60s* |
| Eristysvastus | >100MΩ 1000VDC:llä |
| Ylikuormituskyky | 1,4 × nimellisvirta 1 minuutin ajan, ylikuormitustapahtumien välillä vähintään 15 minuuttia |
| Suojausluokka | IP00 / IP20 |
| Eristysluokka | T40 / F (155 °C) |
| Paloa hidastava luokka | UL94V-2 |
| Tuotestandardi | GB/T 15287/8 |
* Mukana toimitetuissa teknisissä tiedoissa luetellaan myös 2500VDC / 60s linjan ja maan välisen dielektrisen lujuuden osalta. Sovellettava arvo tulee vahvistaa valitun mallin lopullisesta spesifikaatiosta.
Tyypillinen mallinimike on: CAF-4 3 1-0010
| Koodi | Kuvaus |
|---|---|
| CAF | Dufew Electric suodatinsarja |
| 4 | Jänniteluokka; 2 = 220 V, 4 = 380 V, 6 = 690 V |
| 3 | Vaiheen konfigurointi; 3 = kolmivaiheinen, 1 = yksivaiheinen |
| 1 | Suodatinluokka; 1 = tulosuodatin, 2 = lähtösuodatin |
| 0010 | Nimellisvirta; 0010 = 10A |
Mallin merkintä tulee tarkistaa soveltuvan tuotespesifikaatiosta ja tyyppikilvestä ennen tilaamista.
Suodatinpiiri käsittelee sekä yhteismuotoisia että differentiaalimuotoisia suurtaajuisia häiriöitä, mikä mahdollistaa sen käytön siellä, missä erityyppisiä johtuvia EMI-häiriöitä saattaa esiintyä.
Suodatin voi vähentää kytkettyjen laitteiden synnyttämiä ja syöttöverkkoon johtavia häiriöitä ja samalla rajoittaa ulkoisia suurtaajuisia häiriöitä, jotka tulevat virtaliitännän kautta.
Määritetty suodatusalue kattaa korkeataajuiset häiriöt, jotka liittyvät kytkentätehoelektroniikkaan ja muihin elektronisiin laitteisiin.
Suodatusrakenne voidaan valita häiriötason ja asennusvaatimusten mukaan.
Integroitu rakenne soveltuu asennettavaksi kytkentäkaappien ja sähkökaappien sisälle, missä asennustila on rajallinen.
Suodatin on suunniteltu yksivaiheisiin tehoelektroniikkalaitteisiin, joissa johdettua EMI:tä on ohjattava. Sitä voidaan käyttää yksivaiheisissa inverttereissa, servokäytöissä, hakkuriteholähteissä, ohjaimissa, kirjontakoneissa, kaiverruskoneissa, teollisuuden ohjauslaitteissa ja muissa elektronisissa laitteissa, jotka asennetaan EMI-herkkiin ympäristöihin.
Suodatinta voidaan käyttää myös sähköasennuksissa, joissa samassa sähköverkossa toimii useita elektronisia laitteita ja johtuneet häiriöt voivat vaikuttaa laitteiden toimintaan tai järjestelmän suorituskykyyn.
Suodatin voi olla sopiva, kun laitteessa ilmenee häiriöön liittyviä oireita, kuten:
- Odottamattomat sammutukset
- Väärä laukaisu tai epänormaali toiminta
- Viestintä- tai ohjaushäiriöt
- Liiallinen sähköinen melu
- Sähköjohtojen häiriö viereisten laitteiden välillä
Näillä oireilla voi olla useita syitä. Ennen kuin valitset suodattimen, ongelman todellinen lähde tulee tunnistaa. Suodatin ei korvaa korjaustoimenpiteitä ylikuormituksen, väärän maadoituksen, eristysvian, laitevikojen tai muiden taustalla olevien sähköongelmien vuoksi.
Suodattimen valinnassa tulee ottaa huomioon laitteen syöttöjännite, nimellisvirta, toimintataajuus, yksivaiheinen kokoonpano, vaadittu suodatusteho, asennusmitat, maadoitustapa, ympäristön lämpötila ja suojaustaso.
Määritetylle yksivaiheiselle kokoonpanolle suositeltu suodattimen teho on noin 1,2–1,5 kertaa laitteen nimellisvirta. Lopullisessa valinnassa tulee ottaa huomioon myös todellinen kuormitusvirta, ylikuormitusolosuhteet, käyttölämpötila ja valmistajan tiedot.
Mallin valintaa varten asiakkaat voivat toimittaa laitemallin, syöttöjännitteen, nimellisvirran, toimintataajuuden, kytkentäkaavion, asennusmitat, häiriöoireet ja käyttöympäristön.
Oikea asennus on erityisen tärkeää suurtaajuisten EMI-vaimennusten kannalta.
Tarkista laitteen jännite ja virta ennen asennusta. Valitun suodattimen on oltava yhteensopiva laitteen syöttö- ja käyttövirran kanssa.
Tarkista kotelo, liittimet, kiinnityskohdat, tunnistetarra ja johtomerkinnät. Älä asenna vaurioitunutta yksikköä.
Asenna suodatin mahdollisimman lähelle suojatun laitteen virransyöttöä. Kaappiasennuksissa suodatin voidaan asentaa sopivalle metalliasennuspinnalle asennusvaatimusten mukaisesti.
Liitä suodatin tulevan virtalähteen ja laitetulon väliin sovellettavan kytkentäkaavion mukaisesti. Noudata merkittyjä tulo- ja lähtöliittimiä, joissa on määritetty kytkentäsuunta.
Maadoitusliittimen on oltava kytketty luotettavasti.
Älä niputa suodattimen tulo- ja lähtöjohtoja yhteen.
Korkeataajuiset häiriöt voivat kytkeytyä tiiviisti reititettyjen tulo- ja lähtöjohtimien välille ja ohittaa suodatuspiirin. Tulopuolen ja kuorman puolen johdot tulee siksi reitittää erikseen ja pitää erillään niin pitkälle kuin mahdollista.
Maadoitusjohtimen tulee olla lyhyt ja riittävän pieni impedanssi asennusta varten.
Kun olet tarkistanut johdotuksen ja maadoituksen:
1. Vahvista kaikki liitännät.
2. Tarkista tulo-/lähtökaapelin erotus.
3. Anna laitteeseen virtaa.
4. Tarkkaile toimintatilaa ja hälytysolosuhteita.
5. Tarkista, onko alkuperäinen häiriö vähentynyt.
Kompakteissa yksivaiheisissa laitteissa integroitu suodatinkokoonpano voi vähentää asennuksessa tarvittavien komponenttien määrää.
| Vertailu | Integroitu yksivaiheinen suodatin | Erilliset suodatinyksiköt |
|---|---|---|
| Rakenne | Yksi integroitu kokoonpano | Useita itsenäisiä kokoonpanoja |
| Asennus | Yksi suodattimen asennuspiste | Erilliset yksiköt ja kiinnityskohdat |
| Johdotus | Erilliset suodattimen tulo- ja lähtöliittimet | Lisäyhteys ja reititys |
| Kaappitilaa | Sopii kompakteihin ohjauskaapeihin | Vaatii tilaa jokaiselle yksikölle |
| Komponenttien hallinta | Yhden tuotteen kokoonpano | Erilliset komponentit ja tarvikkeet |
Todellinen EMI-suorituskyky riippuu suodatinpiiristä, sähköolosuhteista, maadoituksesta, kaapelin reitityksestä ja asennuksen laadusta. Integroitua rakennetta itsessään ei pitäisi pitää takuuna erinomaisesta EMI-vaimennuksen ilman sovelluskohtaisia testitietoja.
Dufew Electric valmistaa tehoelektroniikan komponentteja, kuten vastuksia, jarrujärjestelmiä, reaktoreita, suodattimia, muuntajia ja räätälöityjä sähkökomponentteja.
Virtalähteiden suodattimien tuotanto ja tarkastus voivat sisältää:
Komponenttien tarkastus → Suodatinkokoonpano → Sähkötestaus → Lopputarkastus → Pakkaus
Tuotteen kokoonpanosta riippuen tarkastus voi sisältää:
- Komponenttien teknisten tietojen tarkistus
- Päätteiden ja liitäntöjen tarkastus
- Eristyskestävyystestaus
- Dielektrisen lujuuden testaus
- Sähköisen suorituskyvyn testaus
- Mittatarkastus
- Tuotteen lopputarkastus
Sovellettavat tekniset tiedot ja testidokumentaatio voidaan toimittaa tuote- ja projektivaatimusten mukaan.
Dufew Electricillä on ISO- ja CE-sertifikaatit, jotka tukevat sen laadunhallintaa ja tuotteiden vaatimustenmukaisuutta.
Sovellettavat sertifikaatit ja tekniset asiakirjat tulee vahvistaa valitun mallin, tuotekokoonpanon ja aiottujen markkinoiden mukaan.
Kansainväliset tilaukset voidaan järjestää tuotteiden määrän, mittojen, määränpään ja toimitusvaatimusten mukaan.
Merirahtia, lentorahtia, pikatoimitusta tai asiakkaan nimeämää huolitsijaa voidaan käyttää tarpeen mukaan. Pakkaus valitaan tuotteen rakenteen ja kuljetusolosuhteiden mukaan.
Se on asennettu elektronisten laitteiden tehonsyöttöön estämään sähköjohdon läpi kulkevia johtuvia sähkömagneettisia häiriöitä. Tyypillisiä sovelluksia ovat yksivaiheiset invertterit, servokäytöt, hakkuriteholähteet ja ohjaimet.
Suodatin on suunniteltu käsittelemään sekä yhteis- että differentiaalimoodin suurtaajuisia häiriöitä. Määritetty suodatusalue on 5 kHz - 30 MHz soveltuvalle kokoonpanolle.
Se tulee asentaa mahdollisimman lähelle suojatun laitteen virransyöttöä. Tulo- ja lähtöpuolen kaapelit tulee erottaa sähkömagneettisten kytkentöjen vähentämiseksi, jotka voivat ohittaa suodattimen.
Kyllä. Se on tarkoitettu sovelluksiin, mukaan lukien yksivaiheiset invertterit, servokäytöt, hakkuriteholähteet, säätimet ja vastaavat elektroniset laitteet edellyttäen, että sähköiset arvot ovat yhteensopivia.
Valinnassa tulee ottaa huomioon laitteen nimellinen ja todellinen käyttövirta, syöttöjännite, käyttöolosuhteet ja suodattimen tekniset tiedot. Mukana toimitettu valintaohje suosittelee noin 1,2--1,5 kertaa laitteen nimellisvirtaa.
Se voi auttaa, kun nämä oireet johtuvat johtuvista sähkömagneettisista häiriöistä tai sähköjohtohäiriöistä tai pahentavat niitä. Jos vika johtuu ylikuormituksesta, väärästä maadoituksesta, eristysongelmista tai sisäisestä laiteviasta, sen taustalla oleva syy on ratkaistava erikseen.
Sähköiset arvot, suodatusrakenne, asennusmitat ja muut tekniset tiedot voidaan arvioida laitteiden ja sovellusvaatimusten mukaan.
Kyllä. Yli 1 000 metrin korkeudessa heikentynyt lämmöntuotto saattaa edellyttää virran pienentämistä. Toimitetut tekniset tiedot määrittelevät maksimikorkeuden 2 000 m ja suosittelevat 15 % virran vähennystä yli 1 000 m. Lopullinen vaatimus tulee vahvistaa valitulle mallille.
Dufew Electric toimittaa virtalähdesuodattimia yksivaiheisille inverttereille, servokäytöille, kytkentävirtalähteille, ohjaimille ja muille tehoelektroniikkalaitteille. Suodattimissa käytetään yhteis- ja differentiaalimuotoisia suodatuskomponentteja teholiitännän kautta johtuvien EMI:n vähentämiseksi.
Anna tuotteen valintaa varten laitteen jännite, nimellisvirta, toimintataajuus, asennusolosuhteet ja käytettävissä olevat häiriötiedot kokoonpanon tarkistamista varten.
