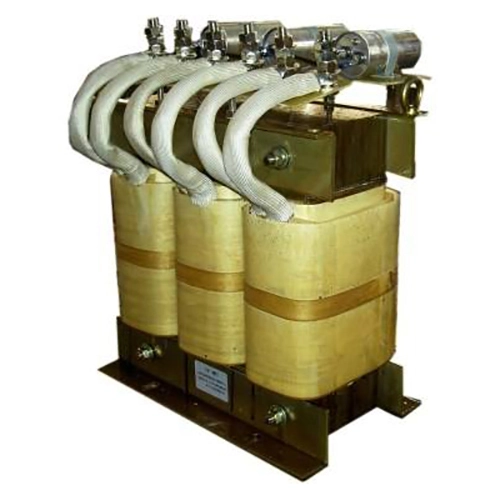

Dufew Electric Siniaaltosuodatin on asennettu VFD-järjestelmien lähtöpuolelle parantamaan moottoripuolen aaltomuodon laatua ja tarjoamaan luotettavaa moottorin suojausta teollisissa sovelluksissa. VFD-kytkennän aikana syntyy ja siirretään korkeataajuisia PWM-jännitepulsseja moottorikaapeleiden kautta, erityisesti pitkän matkan asennuksissa, mikä voi aiheuttaa jännitteen heijastumista, lisääntynyttä dv/dt-jännitystä, sähkömagneettisia häiriöitä ja ylimääräisiä moottorihäviöitä.
VFD-siniaaltosuodatin käyttää LC-alipäästösuodatusrakennetta, joka koostuu reaktoreista ja kondensaattoreista. Suodatusverkko vaimentaa kantoaaltotaajuisia komponentteja ja suurtaajuisia harmonisia PWM-lähtösignaaleista samalla, kun se sallii perustaajuuden jännitteen kulkemisen tehokkaasti läpi, muuntaa lähtöaaltomuodon tasaisemmaksi lähes siniaaltomuodoksi.
Suodatusprosessi auttaa:
- Vähennä PWM-korkeataajuisia komponentteja
- Paranna moottorin liittimen jännitteen aaltomuotoa
- Pienempi dv/dt rasitus moottorin eristykseen
- Vähennä sähkömagneettisia häiriöitä (EMI)
- Paranna moottorin toiminnan vakautta ja huoltovarmuutta
Tuotteessa käytetään pienihäviöisiä kylmävalssattuja piiteräsytimiä, luokan F eristemateriaaleja, tyhjiökyllästystekniikkaa ja optimoituja lämpörakenteita, jotka säilyttävät vakaan suorituskyvyn jatkuvan teollisen käytön aikana, mikä tarjoaa tehokkaan ratkaisun pitkille kaapelimoottoreille, automaatiolaitteille ja korkean suorituskyvyn VFD-sovelluksiin.
Toisin kuin tavallinen lähtöreaktori, joka kasvattaa pääasiassa piiriimpedanssia, LC-suodatusrakenne vaimentaa suurtaajuisia kytkentäkomponentteja, mikä johtaa tasaisempaan moottorin jännitteen aaltomuotoon, pienemmällä suurtaajuisella vääristymällä ja pienemmällä sähköisellä jännityksellä moottorin käämeissä.
Korkeat dv/dt PWM-pulssit voivat lisätä eristysjännitystä, erityisesti kun VFD:n ja moottorin väliin on asennettu pitkät kaapelit. Suodatin auttaa rajoittamaan jännitepiikkejä ja heijastusaaltojen vaikutuksia vähentäen moottorin käämien eristykseen kohdistuvaa rasitusta ja tukemalla moottorin pidempää käyttöä.
Pitkät moottorikaapelit tuovat hajautettua kapasitanssia, joka voi lisätä latausvirtaa ja heijastuvaa jännitettä. Dufew säätää sähköparametreja järjestelmävaatimusten mukaan sovelluksissa, kuten etäpumppujärjestelmät, ulkokäyttöiset moottorilaitteet, maanalaiset koneet ja suuret tuotantolinjat.
Vaimentamalla suurtaajuisia häiriöitä ja lähtöaaltomuodon vääristymiä suodatin voi auttaa vähentämään moottorin sähkömagneettista kohinaa, ylimääräistä lämpötilan nousua, harmonisiin liittyviä häviöitä ja mekaanista tärinää, jotka liittyvät epävakaisiin invertterin lähtöaaltomuotoihin.
Reaktori ja kondensaattori sovitetaan VFD:n PWM-lähtöominaisuuksien mukaan. Tuloksena oleva LC-rakenne vaimentaa kantoaaltotaajuuskomponentteja säilyttäen samalla perustaajuuden lähetyksen ja parantaa jännitteen aaltomuotoa moottorin puolella.
Magneettijärjestelmä voi käyttää kylmävalssattuja piiteräsytimiä, optimoitua ilmarakorakennetta ja pienihäviöisiä magneettimateriaaleja ylläpitämään vakaat induktanssiominaisuudet ja hallitsemaan magneettisia häviöitä jatkuvan toiminnan aikana.
Eristysjärjestelmä voi sisältää luokan F korkean lämpötilan eristystä, tyhjiökyllästystä ja paloa hidastavia eristemateriaaleja. Nämä toimenpiteet tukevat dielektristä lujuutta, mekaanista vakautta ja luotettavaa toimintaa jatkuvissa teollisuusolosuhteissa.
Esimerkki: SWF-4 3 2-1200
| Koodi | Kuvaus |
|---|---|
| SWF | Dufew sähköinen siniaaltosuodatinsarja |
| 4 | Jännitetaso (2 = 220 V, 4 = 380 V, 6 = 690 V) |
| 3 | Vaihenumero (3 = kolmivaiheinen, 1 = yksivaiheinen) |
| 2 | Asennusasento (VFD-lähtöpuoli) |
| 1200 | Nimellisvirta (1200A) |
| Parametri | Erittely |
|---|---|
| Nimellisjännite | 220VAC / 380VAC / 690VAC / 1140VAC |
| Toimintataajuus | 50Hz / 60Hz / Räätälöity |
| Kantoaallon taajuus | 2kHz-8kHz |
| Jännitteen harmoninen särö | ≤5 % |
| Nimellisvirta | 5A-1200A |
| Kaapelin enimmäispituus | Jopa 3000 m (sovelluksesta riippuen) |
| Ylikuormituskyky | 1,5× nimellisvirta 1 minuutin ajan |
| Lämpötilan nousu | ≤80K |
| Melutaso | ≤65 dB |
| Dielektrinen lujuus | 3000VAC / 10S |
| Eristysvastus | ≥100MΩ |
| Suojausluokka | IP00 / IP20 |
| Eristysluokka | Luokka F (155℃) |
| Vakio | GB/T15287/8 |
Dufew Sine Wave Filter -ratkaisut sopivat VFD-järjestelmiin, jotka vaativat parannettua lähtöaaltomuotojen suorituskykyä ja moottorin suojausta.
| Sovellus | Päävaatimus |
|---|---|
| Pitkän matkan moottorijärjestelmät | Vähennä kaapeliin liittyvää jänniterasitusta |
| Pumppu- ja tuuletinjärjestelmät | Paranna moottorin toiminnan vakautta |
| CNC-laitteet | Tukee tarkkuuskoneistuksen suorituskykyä |
| Teollisuuden automaatiolinjat | Vähennä sähköisiä häiriöitä |
| Hissit | Paranna ajon luotettavuutta |
| Nosturit ja nostolaitteet | Tukee toistuvaa kiihdytystä ja jarrutusta |
| Moottoriasennukset ulkokäyttöön | Ota käyttöön laitteen etäkäyttö |
Dufew Electric valmistaa teollisuuden tehoelektroniikan komponentteja, kuten suodattimia, reaktoreita, jarruvastuksia, muuntajia ja räätälöityjä sähköratkaisuja. Aaltomuotosuodatustuotteiden tuotanto tapahtuu kontrolloiduilla prosesseilla magneettikomponenttien valmistelusta ja käämittämisestä eristyskäsittelyyn, kyllästykseen, sähkötestaukseen ja lopputarkastukseen.
Valmistusprosessit sisältävät:
- Magneettiytimen käsittely
- Tarkkuuskäämitys
- Eristyskäsittely
- Tyhjiökyllästys
- Sähköisen suorituskyvyn testaus
Laaduntarkastus kattaa tärkeimmät sähköiset ja mekaaniset parametrit, joihin kuuluu muun muassa:
- Eristyskestävyystestaus
- Dielektrisen kestävyyden testaus
- Sähköisten parametrien tarkastus
- Lämpötilan nousun testaus
- Lopputarkastus
Dufew Electric tukee myös OEM-valmistusta, räätälöityjä sähköparametreja, suunnittelusovellustukea ja projektikohtaista toimitusta. Tuotepiirustukset, testiraportit ja sertifiointiasiakirjat voidaan toimittaa asiakkaan ja projektin vaatimusten mukaisesti.
Dufew tarjoaa vientistandardin mukaisia pakkausratkaisuja teollisuuden sähkötuotteille.
Pakkaus sisältää:
- Kosteutta kestävä suoja
- Iskunkestävä kiinnitys
- Vahvistetut puukotelot raskaille malleille
- Tuotteen tunnistetarrat
- Tekniset asiakirjat
Jokainen yksikkö tarkastetaan ennen toimitusta sen varmistamiseksi, että tuotetiedot vastaavat asiakkaiden vaatimuksia.
| Vertailu | Siniaaltosuodatin | Lähtöreaktori |
|---|---|---|
| Suodatusperiaate | LC-alipäästösuodatus vähentää PWM-komponentteja | Lisää impedanssia rajoittaakseen virran muutosta |
| Päätoiminto | Parantaa aaltomuodon laatua ja vaimentaa korkeataajuista jännitystä | Vähentää jännitteen nousunopeutta ja virran vaihtelua |
| Lähtöaaltomuoto | Lähes sinimuotoinen jännitelähtö | PWM-aaltomuoto säilyy |
| Kaapelisovellus | Soveltuu pidempiin moottorikaapelijärjestelmiin | Käytetään pääasiassa kohtuullisilla kaapelietäisyyksillä |
| Moottorin suojaus | Tarjoaa vahvemman suojan korkeataajuisia rasituksia vastaan | Tarjoaa moottorin perussuojauksen |
Siniaaltosuodatin käyttää LC-suodatusrakennetta PWM-kytkentäkomponenttien vähentämiseen ja moottoripuolen aaltomuodon laadun parantamiseen. Lähtöreaktori pääasiassa lisää impedanssia rajoittaakseen virran muutoksia ja vähentääkseen jännitteen nousunopeutta, mutta se ei muokkaa merkittävästi lähtöaaltomuotoa.
Sitä suositellaan sovelluksiin, joissa on pitkiä moottorikaapeleita, herkkiä moottoreita, tiukkoja EMC-vaatimuksia tai järjestelmiä, joissa PWM-jännite voi vaikuttaa moottorin luotettavuuteen.
Kyllä. Suodatusparametreja voidaan mukauttaa kaapelin pituuden, moottorin tehon, VFD-ominaisuuksien ja käyttöolosuhteiden mukaan.
Kyllä. Dufew tukee räätälöityjä malleja, jotka perustuvat jännitteen nimellisarvoon, virrankapasiteettiin, kantoaaltotaajuuteen, asennusvaatimuksiin ja erityisiin käyttöolosuhteisiin.
