Tarjoamme kattavan tuotevalikoiman, joka sisältää vastukset, jarruyksiköt, reaktorit, tehosuodattimet ja muuntajat sekä täydelliset räätälöintimahdollisuudet erilaisiin sovellusvaatimuksiin.

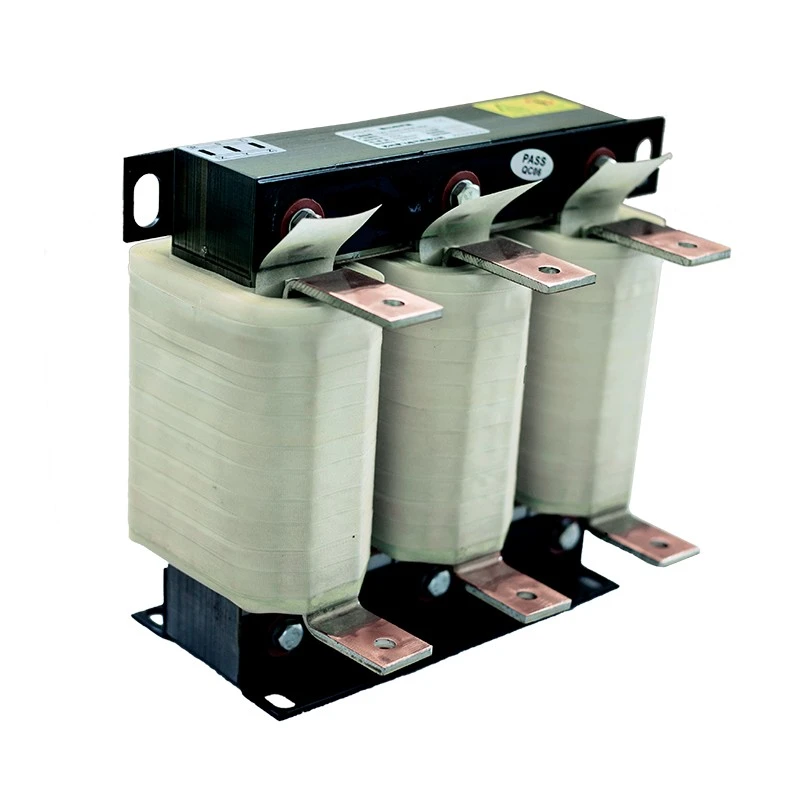

Taajuusmuuttujakäytöissä ja teollisuusmoottorijärjestelmissä ohjatun induktanssin lisääminen tehopiiriin voi auttaa hallitsemaan virran vaihteluita, jännitehäiriöitä ja kytkentöihin liittyviä sähkörasituksia.Dufew Electrickehittää ja valmistaa AC Reactor -ratkaisuja erilaisille taajuusmuuttajakokoonpanoille, joiden spesifikaatiot valitaan jännitteen, virran, taajuuden, impedanssin, asennusasennon ja käyttöolosuhteiden mukaan.
Asennuspiste on tärkeä. Taajuusmuuttajan eteen sijoitettu yksikkö käsittelee erilaisia sähköolosuhteita kuin taajuusmuuttajan ja moottorin väliin asennettu yksikkö. Tämän eron ymmärtäminen tekee valinnasta tarkemman ja välttää sopimattoman konfiguraation yksinkertaisesti siksi, että sen sähköluokitus vaikuttaa riittävältä.
Teollisuusmoottorijärjestelmissä on kaksi yhteistä asentoa: tulotehopuoli ja moottorin lähtöpuoli. Jokaisella on eri tarkoitus.
Virtalähteen ja VFD:n väliin asennettuna tämä kokoonpano lisää impedanssia tulopiiriin. Se voi auttaa rajoittamaan virtapiikkejä ja vähentämään syöttöpuolen häiriöiden vaikutusta taajuusmuuttajaan.
Sitä harkitaan usein tiloissa, joissa on useita käyttöjä, vaihtelevia syöttöolosuhteita tai laitteita, jotka ovat herkkiä sähköhäiriöille. Todellinen tarve riippuu sähköverkon ja taajuusmuuttajan asennuksen ominaisuuksista.
VFD:n ja sen moottorin väliin sijoitettu komponentti toimii taajuusmuuttajan PWM-lähdön kanssa. Nopeat jännitemuutokset voivat olla merkittävämpiä, kun moottori on kytketty pitkällä kaapelilla.
Lisätty induktanssi auttaa säätelemään näitä siirtymiä ennen kuin ne saavuttavat moottorin. Tämä voi olla hyödyllistä, jos kaapelin etäisyys, moottorin eristys, sähköinen melu tai käyttöolosuhteet aiheuttavat lisärasitusta.
Tarkoituksena ei ole vain lisätä käyttöpiiriin toista komponenttia. Sen tarkoituksena on hallita tiettyjä sähköolosuhteita.
| Järjestelmän kunto | Mahdollinen toiminto |
|---|---|
| Nykyiset huiput | Rajoittaa virran nopeita muutoksia |
| Toimitushäiriöt | Vähentää taajuusmuuttajaan kohdistuvien häiriöiden vaikutusta |
| Nopeat jännitteensiirrot | Tasoittaa kytkentöihin liittyvää sähköistä rasitusta |
| Pitkät moottorikaapelit | Auttaa hallitsemaan kaapelilähetykseen liittyviä vaikutuksia |
| Huoli sähkön laadusta | Lisää impedanssia hallitun virrankäytön tukemiseksi |
Odotettu tulos riippuu koko järjestelmästä. Sopiva rakenne voi vähentää sähköistä rasitusta ja auttaa taajuusmuuttajaa toimimaan paremmin ennakoitavissa olosuhteissa, mutta sitä ei pidä käsitellä yleisratkaisuna kaikkiin tehonlaatuongelmiin.
Moottoriteho tarjoaa vain lähtökohdan. Sähköiset ja mekaaniset olosuhteet tulee tarkastella yhdessä.
Tärkeitä tietoja ovat nimellisjännite, käyttövirta, taajuus, impedanssi, asennusasento, taajuusmuuttajan kapasiteetti, moottorin ominaisuudet, kaapelin pituus, ympäristön lämpötila ja käytettävissä oleva asennustila. Syöttöpuolen käytössä syöttöehto on erityisen tärkeä. Moottorinpuoleisessa käytössä taajuusmuuttajan lähtö ja kaapelien järjestely ansaitsevat tarkempaa huomiota.
Impedanssi on toinen tärkeä näkökohta. Suurempi arvo antaa suuremman induktiivisen opposition, mutta aiheuttaa myös suuremman jännitehäviön. Siksi asianmukaisten eritelmien on tasapainotettava sähköinen suorituskyky ja taajuusmuuttajan käyttövaatimukset.
Tämän tyyppisiä komponentteja löytyy yleisesti vaihtelevanopeuksisten moottorilaitteiden ympäriltä, mukaan lukien pumput, tuulettimet, kompressorit, kuljettimet, LVI-järjestelmät, työstökoneet, hissit ja teollisuusautomaatiokoneet.
Vaatimukset vaihtelevat asennuksesta toiseen. Suhteellisen vakaissa olosuhteissa toimivalla pumpulla voi olla hyvin erilaisia tarpeita kuin nosturilla, jossa kuormitus vaihtuu usein, tai tuotantolinjalla, jossa käytetään useita käyttöjä.
Tästä syystä sovellustiedot ovat hyödyllisempiä kuin mallin valitseminen pelkän moottorin tehon perusteella.
Käyttöjärjestelmän ympärillä käytetyillä sähkökomponenteilla on erilaisia tehtäviä, eikä niitä pidä käsitellä keskenään vaihdettavina.
DC-reaktori toimii DC-välipiirissä ja valitaan taajuusmuuttajan kyseisen osan ominaisuuksien mukaan. ASuodattaaon suunniteltu vaimentamaan ei-toivottuja taajuuskomponentteja, johdettua kohinaa tai yliaaltoja sen rakenteen ja sijainnin mukaan.
A Vastuskäytetään pääasiassa virran ohjaukseen tai energian hajauttamiseen. AJarruyksikkö, yhdessä sopivan energiaa vaimentavan elementin kanssa käsittelee regeneroitua energiaa moottorin hidastuessa.
Näitä tuotteita voidaan käyttää samassa sähköjärjestelmässä, mutta jokainen täyttää eri vaatimukset.
Teollisuusprojektit eivät aina täytä standardimittoja tai luokituksia. Jännite tasoa, virtakapasiteettia, impedanssia, liitinjärjestelyä, kotelon kokoa, jäähdytysolosuhteita ja asennustapaa on ehkä mukautettava.
Dufew Electric voi tarkistaa nämä parametrit OEM- ja järjestelmäintegraatioprojekteissa ennen tuotantoa. Tekniset tiedot, kuten taajuusmuuttajan malli, moottorin teho, kaapelin pituus, syöttöjännite, käyttövirta ja asennusolosuhteet, auttavat määrittämään sopivan kokoonpanon.
Yritys valmistaa tehoelektroniikan komponentteja teollisuuden laitteisiin ja tukee projektikohtaisia sähkö- ja mekaanisia eritelmiä vaativia asiakkaita.
Dufew Electric on kiinalainen tehoelektroniikan komponenttien valmistaja ja toimittaja, joka palvelee laitevalmistajia, jakelijoita, järjestelmäintegraattoreita ja teollisuuskäyttäjiä.
Sen tuotevalikoima kattaa resistiiviset, induktiiviset, suodatus- ja jarrusovellukset. Valmistusta tukevat standardoidut prosessit ja laatutarkastukset, ja asiaankuuluville tuotteille ja vaatimuksille on saatavilla ISO- ja CE-sertifikaatit.
Asiakkaille, jotka ostavat sähkökomponentteja uuteen koneeseen, vaihtoprojektiin tai koko käyttöjärjestelmään, todellisten käyttöparametrien ilmoittaminen antaa tekniselle tiimille mahdollisuuden arvioida spesifikaatioita tarkemmin.
Se lisää induktiivista impedanssia piiriin ja auttaa rajoittamaan nopeita virran muutoksia. Sen erityinen vaikutus riippuu siitä, onko se asennettu syöttöpuolelle vai taajuusmuuttajan ja moottorin väliin.
Ei. Niiden asennuspaikat ja sähkötehtävät ovat erilaisia. Edellinen käsittelee pääasiassa tulevan syötön olosuhteita, kun taas jälkimmäinen liittyy taajuusmuuttajan ja moottorin väliseen piiriin ja kytkentäaaltomuotoon.
Ei. Vaatimus riippuu syöttöverkosta, taajuusmuuttajan rakenteesta, moottorista, kaapelin pituudesta, käyttöolosuhteista ja sovellettavista sähkövaatimuksista. Jotkut asennukset voivat toimia tyydyttävästi ilman ylimääräistä induktiivista komponenttia.
Pitkät moottorikaapelit voivat vaikuttaa nopeiden kytkentäpulssien toimintaan ja lisätä jänniterasitusta moottorin liittimissä. Oikein valittu lähtöpuolen kokoonpano voi auttaa hallitsemaan näitä vaikutuksia.
Hyödyllisiä tietoja ovat jännite, virta, taajuus, taajuusmuuttajan kapasiteetti, moottorin teho, asennuspaikka, vaadittu impedanssi, kaapelin pituus, ympäristön lämpötila, mitat ja määrä. Sovellus ja käyttösykli tulee myös ilmoittaa, jos ne ovat saatavilla.
