Tarjoamme kattavan tuotevalikoiman, joka sisältää vastukset, jarruyksiköt, reaktorit, tehosuodattimet ja muuntajat sekä täydelliset räätälöintimahdollisuudet erilaisiin sovellusvaatimuksiin.

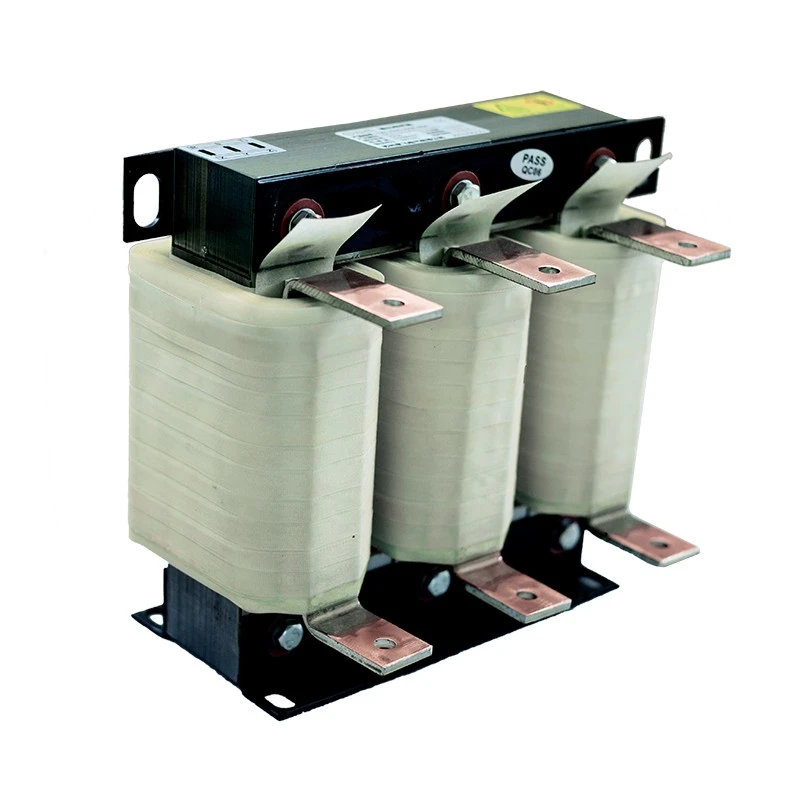

Dufew Electric Load Reactor asennetaan sarjaan VFD-lähtöliittimien (U/V/W) ja moottorin kuormien väliin kuormituspuolen vakauden parantamiseksi ja luotettavan toiminnan ylläpitämiseksi pitkän matkan moottorikäyttöjärjestelmissä.
Taajuusmuuttajasovelluksissa invertteriteholaitteiden tuottamat suurtaajuiset kytkentäsignaalit kulkevat moottorikaapeleiden läpi. Kun kaapelin etäisyys kasvaa, hajautettu kapasitanssi voi aiheuttaa lisälatausvirtaa, virran vaihtelua ja epävakaa järjestelmän suorituskykyä.
Lisäämällä sopivaa impedanssia lähtöpiiriin reaktori auttaa vähentämään kaapelin ominaisuuksien vaikutusta, tasaamaan virran vaihtelua ja parantamaan VFD-ohjattujen moottorijärjestelmien luotettavuutta.
Dufew Load Reactor on valmistettu pienihäviöisistä kylmävalssatuista piiteräsytimistä, luokan F eristysmateriaaleista, tyhjiökyllästystekniikasta ja optimoiduista käämirakenteista. Dufew Load Reactor tarjoaa vakaan induktanssin suorituskyvyn, erinomaisen lämpöluotettavuuden ja pitkän käyttöiän vaativissa teollisuusolosuhteissa. Suurvirtamalleissa voidaan käyttää kompakteja foliokäämirakenteita lämmön haihtumisen parantamiseksi ja lämpötilan nousun vähentämiseksi.
Pitkän matkan moottoriasennukset ja vaihtelevat teollisuuskuormat voivat aiheuttaa sähköisiä haasteita, kuten:
- Lisääntyneet kaapelin hajautetut kapasitanssiefektit
- Liian suuri kapasitiivinen latausvirta
- Virran vaihtelu käytön aikana
- Invertterin ylivirtasuoja laukeaa
- Vähentynyt moottorin ajovakaus
- Sähkömagneettiset häiriöt ohjausjärjestelmissä
Oikein valittu Load Reactor auttaa optimoimaan kuormapuolen sähköiset ominaisuudet, parantamaan järjestelmän vakautta ja vähentämään odottamattomia seisokkeja teollisissa sovelluksissa.
Kun moottorit asennetaan kauas VFD-kaapeista, kaapelin ominaisuudet voivat vaikuttaa sähköiseen suorituskykyyn ja lisätä käyttöjärjestelmään kohdistuvaa rasitusta. Dufew Load Reactor auttaa vähentämään hajautetun kaapelin kapasitanssin vaikutusta ja rajoittamaan kapasitiivista latausvirtaa tukemalla vakaampaa pitkän matkan siirtoa ja luotettavaa etäasennettujen moottoreiden toimintaa.
Teollisuuslaitteet toimivat usein vaihtelevilla kuormituksilla ja toistuvilla kiihdytyksillä tai hidastuksilla. Optimoitu reaktorirakenne auttaa tasoittamaan virranvaihteluita ja ylläpitämään johdonmukaisempaa moottorin toimintaa, vähentäen epänormaalia käyttöolosuhteita ja tukemaan vakaata suorituskykyä dynaamisissa kuormituksessa.
VFD-toiminnan aikana syntyvät suurtaajuiset häiriöt voivat vaikuttaa moottoreihin sekä lähellä oleviin ohjaus- ja automaatiolaitteisiin. Kuormapuolen suodatusvaikutus auttaa vähentämään korkeataajuisia harmonisia komponentteja ja sähkömagneettisia häiriöitä ja samalla osaltaan vähentämään moottorin toimintamelua ja tärinää.
Se käyttää pienihäviöistä kylmävalssattua piiteräsydintä, F-luokan eristysjärjestelmää, tyhjiökyllästystä ja korkeassa lämpötilassa tapahtuvaa kovettumista. Kuparisia tai alumiinisia käämitysvaihtoehtoja on saatavana sovellusvaatimusten mukaan. Tämä yhdistelmä tarjoaa vakaan induktanssin, hallitun tärinän ja luotettavan lämpösuorituskyvyn pitkäaikaiseen teolliseen käyttöön.
Kolmivaiheinen symmetrinen ydinrakenne tarjoaa tasapainoisen magneettisen suorituskyvyn ja vakaat induktanssiominaisuudet samalla, kun se auttaa vähentämään magneettista häviötä. Tämä optimoitu järjestely tukee tasaista sähköistä suorituskykyä ja luotettavaa toimintaa jatkuvan käytön aikana.
Saatavilla on erilaisia asennuskokoonpanoja erilaisiin kaappi- ja laiteasetelmiin, mukaan lukien IP00 avoimet rakenteet, IP20 suojakotelot, pystyasennus ja vaaka-asennus. Räätälöidyt mitat voidaan toimittaa myös käytettävissä olevan kaappitilan, laiterakenteen ja projektikohtaisten vaatimusten mukaan.
Dufew Load Reactor -ratkaisuja käytetään laajasti:
| Sovelluskenttä | Asiakkaan vaatimus |
|---|---|
| Pitkän matkan moottorikäyttöjärjestelmät | Vähennä kaapelivaikutuksia ja paranna lähetyksen vakautta |
| Teollisuuden testauslaitteet | Paranna lähtövirran vakautta ja mittauksen luotettavuutta |
| Satamanosturit ja nostolaitteet | Ylläpidä luotettavaa toimintaa usein kuormituksen vaihtuessa |
| Hissien käyttöjärjestelmät | Paranna ajon vakautta kiihdytyksen ja hidastuksen aikana |
| Pumput ja tuuletinjärjestelmät | Paranna jatkuvaa toimintakykyä |
| Valssaamot ja kaivoslaitteet | Tukee raskaita teollisia sovelluksia |
| Servokäyttöjärjestelmät | Paranna automaatiolaitteiden sähköistä vakautta |
| Sovelluksen ehto | Suositus |
|---|---|
| Moottorikaapelin etäisyys ylittää 50 metriä | Suositeltava |
| Kaapelin hajautettu kapasitanssi vaikuttaa toimintaan | Suositeltava |
| Invertterin ylivirtavikoja esiintyy usein | Suositeltava |
| Moottorin kuormitus vaihtuu usein | Suositeltava |
| Korkeataajuiset häiriöt vaikuttavat laitteisiin | Suositeltava |
| Jatkuvaa raskasta käyttöä vaaditaan | Suositeltava |
Oikeassa valinnassa tulee ottaa huomioon VFD-parametrit, kaapeliolosuhteet ja moottorin kuormitusvaatimukset. Nämä tekijät auttavat määrittämään asianmukaiset sähköiset tiedot ja reaktorin kokoonpanon.
Ota huomioon nimellisjännite, lähtövirta, moottorin teho ja käyttötaajuus. Näiden parametrien tulee vastata VFD:tä ja moottorijärjestelmää vakaan toiminnan varmistamiseksi.
Kaapelin pituus ja tyyppi ovat tärkeitä erityisesti moottoreille, jotka on asennettu kauas VFD:stä. Asennusympäristö ja hajautettu kapasitanssi tulee myös huomioida reaktoria valittaessa.
Käyttöolosuhteet, kuormituksen vaihtelut, jatkuvan toiminnan vaatimukset ja vaadittu suojaustaso on arvioitava. Toistuva kiihdytys, hidastuminen tai vaihtelevat kuormat voivat vaatia vankemman kokoonpanon.
Dufew tarjoaa räätälöityjä reaktorisuunnitelmia sovellusolosuhteiden, asennusvaatimusten, sähköisten parametrien ja asiakkaan spesifikaatioiden perusteella.
Esimerkki: CAL-4321-0250-EISA
| Koodi | Kuvaus |
|---|---|
| CAL | AC Reactor -sarja |
| 4 | Jännitetaso (2 = 220 V, 4 = 380 V, 6 = 690 V) |
| 3 | Kolme vaihetta |
| 2 | Lataa reaktorityyppi |
| 1 | Jännitteen pudotus (1 % = 1 %, 2 % = 2 %) |
| 0250 | Nimellisvirta (250A) |
| EI | Ydinrakenne |
| S/W | Asennusrakenne (pysty/vaaka) |
| Ilmastointi | Käämimateriaali (alumiini/kupari) |
| Parametri | Erittely |
|---|---|
| Tuotetyyppi | VFD Load Reactor |
| Asennusasento | VFD-lähdön ja moottorin välissä |
| Nimellisjännite | 220VAC / 380VAC / 690VAC / 1140VAC |
| Nimellisvirta | 5A--3800A |
| Taajuus | 50Hz / 60Hz / Räätälöity 500Hz asti |
| Jännitteen pudotus | 0,5 % / 1 % / 2 % / 4 % |
| Ylikuormituskapasiteetti | 1,5-kertainen nimellisvirta 60 sekunnin ajan |
| Dielektrinen lujuus | 3000VAC / 50Hz / 5mA / 1min |
| Eristysvastus | ≥100MΩ (1000VDC) |
| Suojausluokka | IP00 / IP20 |
| Lämpötilaluokka | T40 |
| Eristysluokka | Luokka F (155℃) |
| Paloa hidastava luokka | UL94V-2 |
| Melutaso | ≤65 dB |
| Käyttöikä | ≥15 vuotta |
| Valmistusstandardit | IEC289 / GB10229 / JB9644 |
Dufew Electric on erikoistunut reaktoreihin, vastuksiin, jarrujärjestelmiin, muuntajiin ja räätälöityihin tehoelektroniikkaratkaisuihin. Sen valmistusprosessi kattaa piiteräsytimen käsittelyn, tarkkuuskäämityksen, tyhjiökyllästyksen, kovetuksen korkeassa lämpötilassa ja sähköisen suorituskyvyn testauksen.
Laadunvalvonta sisältää eristysvastuksen, jännitteen, lämpötilan nousun ja sähköisen suorituskyvyn tarkastuksen tuotteen luotettavan suorituskyvyn varmistamiseksi.
Dufew tukee räätälöityä sähkösuunnittelua, OEM-valmistusta, teknistä dokumentaatiota ja sovellussuunnittelua erilaisiin teollisiin vaatimuksiin.
Dufew-tuotteet valmistetaan tunnustettujen teollisten vaatimusten mukaisesti, mukaan lukien:
- ISO 9001 -laatujärjestelmä
- CE-vaatimustenmukaisuus
- IEC289
- GB10229
- JB9644

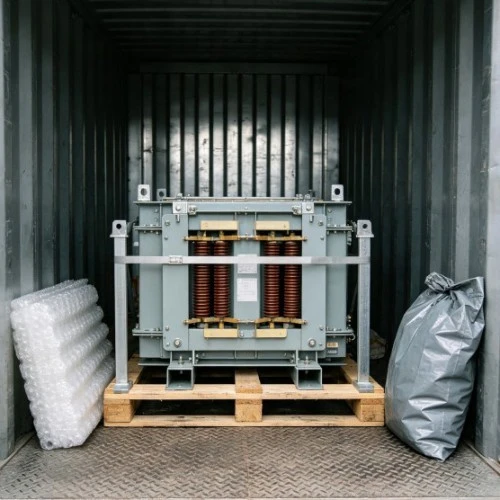

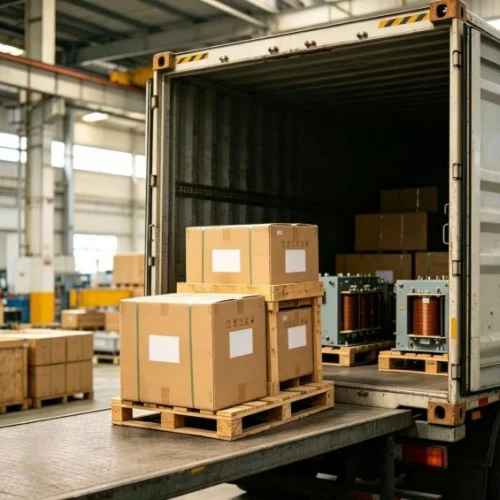

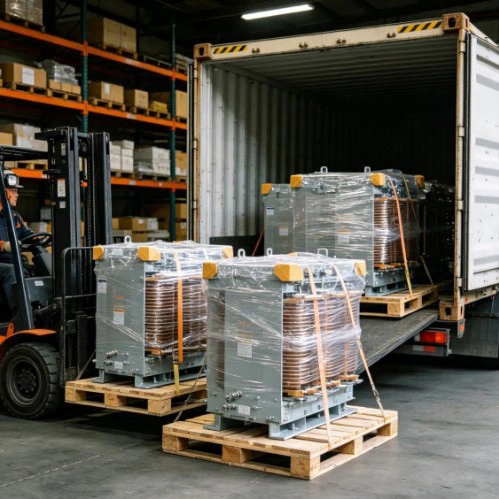

Dufew tarjoaa ammattimaisia vientipakkausratkaisuja tuotteen mittojen, painon ja kuljetusvaatimusten mukaan.
Pakkaus sisältää:
- Iskunkestävä suoja
- Kosteussuoja merikuljetuksiin
- Vientistandardin mukaiset puiset kotelot
- Lähetystä edeltävä tarkastuspöytäkirja
Nämä toimenpiteet takaavat turvallisen toimituksen ja luotettavan toiminnan asennuksen jälkeen.
| Vertailu | Lataa reaktori | Lähtöreaktori |
|---|---|---|
| Päätarkoitus | Paranna kuorman puolen vakautta ja vähennä kaapelien vaikutuksia | Vähennä moottorin eristyksen PWM-jänniterasitusta |
| Pääasiallinen huolenaihe | Kaapelin kapasitanssi, virran vaihtelu, järjestelmän vakaus | dv/dt jännitys- ja jännitepiikit |
| Tyypillinen sovellus | Pitkät kaapelijärjestelmät, vaihtuvat kuormat, raskaat laitteet | Moottorin suojaus ja aaltomuodon parantaminen |
| Asennusasento | VFD-lähtöpuoli | VFD-lähtöpuoli |
| Valintatekijät | Kaapelin pituus, kuormitusominaisuudet, järjestelmän vakaus | Moottorin eristys, kytkentäjännitys, jännitteen nousunopeus |
Sitä käytetään yleisesti, kun moottorikaapelien etäisyydet ovat pitkiä, kaapelien ominaisuudet vaikuttavat järjestelmän suorituskykyyn, invertterisuoja laukeaa tai parempaa sähköistä vakautta vaaditaan vaihtuvissa kuormissa.
Molemmat on asennettu VFD-lähtöpuolelle, mutta ne palvelevat eri käyttötarkoituksia. Tämä tuote parantaa pääasiassa järjestelmän vakautta pitkissä kaapeliolosuhteissa, vaihtuvissa kuormissa ja vaativissa teollisuusympäristöissä, kun taas Output Reactor keskittyy enemmän PWM-jännitteen vähentämiseen ja moottorin eristyksen suojaamiseen. Lopullinen valinta riippuu kaapelin pituudesta, moottorin ominaisuuksista ja käyttöolosuhteista.
Kyllä. Vähentämällä suurtaajuisia häiriöitä ja parantamalla virran vakautta se voi auttaa vähentämään sähkömagneettista kohinaa ja tärinää moottorin käytön aikana.
Kyllä. Dufew tarjoaa räätälöityjä ratkaisuja, jotka kattavat jännitteen, virran, jännitehäviön, käämitysmateriaalin, asennusrakenteen ja suojausvaatimukset tiettyjen teollisten sovellusten mukaan.
Dufew Electric tarjoaa luotettavia ratkaisuja teollisiin VFD-sovelluksiin, joita tukevat ammattimaiset valmistusominaisuudet, räätälöidyt suunnittelupalvelut ja tiukka laadunvalvonta. Pitkän matkan moottorijärjestelmistä raskaisiin teollisuuslaitteisiin ratkaisut on suunniteltu parantamaan järjestelmän vakautta ja tukemaan luotettavaa toimintaa.
Ota yhteyttä Dufew Electriciin räätälöityä reaktorisuunnittelua ja OEM-yhteistyötä varten.
