Tarjoamme kattavan tuotevalikoiman, joka sisältää vastukset, jarruyksiköt, reaktorit, tehosuodattimet ja muuntajat sekä täydelliset räätälöintimahdollisuudet erilaisiin sovellusvaatimuksiin.

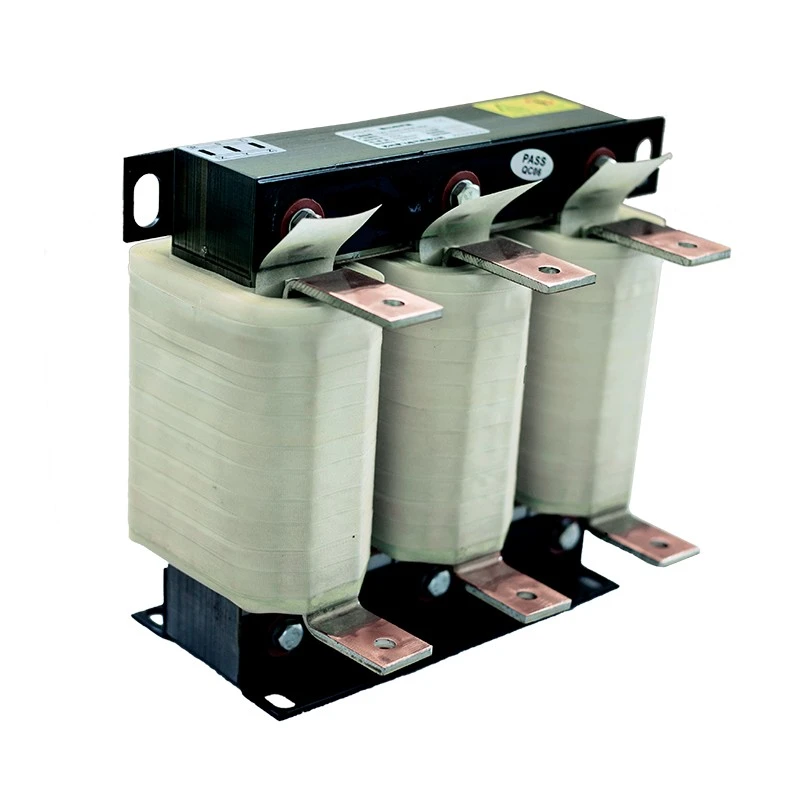

Dufew Electric AC Line Reactor on asennettu AC-virtalähteen ja VFD-tuloliittimien väliin ohjatun impedanssin aikaansaamiseksi, mikä auttaa vakauttamaan virrankulkua ja parantamaan yleistä sähköympäristöä.
Reaktori auttaa vähentämään VFD-tasasuuntauspiirien tuottamaa harmonista virtaa, rajoittamaan äkillisiä virranmuutoksia, suojaamaan invertterin tulokomponentteja ja parantamaan yleistä sähköjärjestelmän luotettavuutta.
Nykyaikaiset taajuusmuuttajat (VFD) käyttävät nopeaa kytkentätekniikkaa moottorin nopeuden säätämiseen ja energiatehokkuuden parantamiseen. Kytkentäprosessi ja epälineaariset tuloominaisuudet voivat kuitenkin aiheuttaa sähköisiä häiriöitä sähköjärjestelmään.
Ilman asianmukaista tulosuojausta VFD-järjestelmissä voi esiintyä harmonisen virran vääristymiä, tulovirtapiikkejä, jännitteen vaihteluita, sähköisiä häiriöitä ja lisääntynyttä jännitystä invertterin komponenteissa.
Nämä ongelmat voivat johtaa sähkölaitteiden ylikuumenemiseen, invertterin käyttöiän lyhenemiseen, DC-väylän kondensaattoreiden vaurioitumiseen, moottorin epävakaaseen toimintaan ja odottamattomiin laitteiden seisokkiin.
VFD-tulotasasuuntaajat voivat tuottaa yliaaltovirtoja, jotka vaikuttavat sähköverkkoon, erityisesti moniinvertterijärjestelmissä toimivissa tiloissa.
Se vähentää harmonisia vaikutuksia lisäämällä impedanssia tulopiiriin, mikä auttaa parantamaan virran laatua ja ylläpitämään vakaampaa sähköympäristöä.
Edut sisältävät:
- Vähentynyt harmoninen takaisinkytkentä virtalähteeseen
- Parannettu jännitteen aaltomuodon vakaus
- Vähentynyt häiriö sähkölaitteiden välillä
- Tehokondensaattorien ja muuntajien parempi suoja
Tehtaissa, joissa on useita säädettävänopeuksisia käyttöjä, se auttaa luomaan luotettavamman ja vakaamman tehojärjestelmän.
Moottorin käynnistyksen, kiihdytyksen, kuormituksen muutosten tai epävakaiden tehoolosuhteiden aikana voi esiintyä liiallista virtavaikutusta, joka voi vaikuttaa invertterin osiin.
Reaktori auttaa vähentämään sähköistä rasitusta rajoittamalla tuloylivirtaa, vähentämällä tasasuuntaajasiltojen rasitusta, suojaamalla invertterin tasavirtaväylän komponentteja ja parantamalla VFD:n pitkäaikaista luotettavuutta.
Se soveltuu erityisesti teollisuuden tehojärjestelmiin, joissa on suuri oikosulkukapasiteetti tai matalaimpedanssinen muuntaja.
Teollisuusympäristöt vaativat sähkökomponentteja, jotka voivat toimia jatkuvasti vaihtuvissa kuormissa ja vaativissa työolosuhteissa.
Dufew Electric AC Line Reactor käyttää optimoitua sähkömagneettista suunnittelua ja eristystekniikkaa vakaan induktanssin, alhaisemman lämpötilan nousun, alhaisemman sähkömagneettisen tärinän ja luotettavan pitkän aikavälin toiminnan saavuttamiseksi.
Reaktorissa käytetään korkealaatuisia kylmävalssattuja piiteräksisiä ydinmateriaaleja magneettihäviöiden vähentämiseksi ja vakaan induktanssin ylläpitämiseksi jatkuvan käytön aikana.
Tämä suunnittelu tarjoaa:
- Pienempi energiahäviö ja parempi käyttöteho
- Parempi lämpöteho jatkuvassa kuormituksessa
- Vakaat sähköiset ominaisuudet
- Luotettava suorituskyky pitkäaikaiseen teolliseen käyttöön
Erilaisten virtavaatimusten perusteella Dufew Electric tarjoaa optimoidut käämirakenteet varmistaakseen luotettavan sähköisen suorituskyvyn erilaisissa teollisissa sovelluksissa.
Käämityksen suunnitteluominaisuudet:
- Kupari- tai alumiinikäämitysvaihtoehdot erilaisiin käyttötarpeisiin
- Suurvirtajohdinrakenne tukee vaativia käyttöolosuhteita
- Parempi lämmönpoistokyky
- Vähentynyt käämin lämpötilan nousu käytön aikana
Tämän optimoidun rakenteen ansiosta reaktori pystyy täyttämään erilaiset teollisuuden virtavaatimukset säilyttäen samalla vakaan ja tehokkaan toiminnan.
Käämikokoonpano käsitellään tyhjiökyllästyksellä ja korkeassa lämpötilassa kovettamalla, mikä parantaa eristyksen suorituskykyä ja lisää yleistä mekaanista lujuutta.
Prosessi parantaa:
- Eristyslujuus turvallisempaa käyttöä varten
- Mekaaninen vakaus tärinäolosuhteissa
- Kestää tärinää ja ympäristövaikutuksia
- Pitkäaikainen käyttökestävyys
Tämä valmistusprosessi auttaa ylläpitämään luotettavaa suorituskykyä ja pidentää käyttöikää teollisuusympäristöissä.
Oikean AC Line Reactorin valinta edellyttää reaktorin parametrien sovittamista VFD-järjestelmään.
Dufew Electric arvioi seuraavat tekijät:
| Valintaparametri | Suunnittelun huomioiminen |
|---|---|
| VFD jännite | Määrittää eristystason ja reaktorin kokoonpanon |
| Nimellisvirta | Määrittää johtimen koon ja lämpörakenteen |
| Moottorin teho | Vaikuttaa reaktorin kapasiteetin valintaan |
| Jännitteen pudotus | Määrittää impedanssivaatimukset |
| Toimintataajuus | Vaikuttaa sähkömagneettiseen suunnitteluun |
| Asennusympäristö | Määrittää suojauksen ja asennusrakenteen |
Ennen tarjouksen tekemistä asiakkaiden tulee toimittaa:
- VFD-nimellisteho
- Tulojännite
- Nimellisvirta
- Vaadittu jännitehäviö
- Asennusehdot
- Toimintaympäristö
| Tuote | AC Line -reaktori | Lähtöreaktori |
|---|---|---|
| Asennusasento | Virtalähteen ja VFD-tulon välissä | VFD-lähdön ja moottorin välissä |
| Päätoiminto | Vähennä tulon yliaaltoja ja ylijännitevirtaa | Suojaa moottorin eristystä ja vähennä lähtöaaltomuodon rasitusta |
| Pääsovellus | Virran laadun parantaminen | Pitkä kaapeli moottorin suojaus |
| Tyypilliset käyttäjät | Teolliset VFD-järjestelmät | Moottorit pitkän matkan kaapeliliitännöillä |
Dufew Electric tarjoaa sekä tulo- että lähtöreaktoriratkaisuja järjestelmävaatimusten mukaan.
Erilaiset teollisuusjärjestelmät vaativat erilaisia sähkökokoonpanoja ja asennusmenetelmiä. Dufew Electric tarjoaa räätälöityjä reaktoriratkaisuja sovellusvaatimusten perusteella, mikä auttaa asiakkaita saavuttamaan luotettavan suorituskyvyn ja saumattoman integroinnin erilaisiin teollisuuden ohjausjärjestelmiin.
Reaktori voidaan räätälöidä avainsähköisten parametrien mukaan, mukaan lukien nimellisjännite, nimellisvirta, jännitehäviön prosenttiosuus ja käyttötaajuus, vastaamaan erilaisia sähköjärjestelmän vaatimuksia.
Mukautuakseen erilaisiin kaappiasetelmiin ja asennusympäristöihin Dufew-reaktorit tukevat useita asennusvaihtoehtoja, mukaan lukien kaappiasennus, erillinen asennus, pystyasennus ja vaaka-asennus.
Erityisten käyttöolosuhteiden ja nykyisten vaatimusten mukaan asiakkaat voivat valita sopivia käämitysmateriaaleja, mukaan lukien kuparikäämi tai alumiinikäämi.
Joustavien konfigurointivaihtoehtojen ja räätälöityjen rakenteiden ansiosta Dufew-reaktorit voidaan integroida erilaisiin teollisuuden ohjausjärjestelmiin säilyttäen samalla vakaan ja luotettavan toiminnan.
Dufew Electric AC Line Reactoria käytetään laajalti teollisuusjärjestelmissä, jotka vaativat parempaa VFD-virranlaatua ja sähkösuojausta.
| Sovellus | Tyypilliset varusteet | Tärkeimmät edut |
|---|---|---|
| Teollisuusautomaatio | CNC-koneet, tuotantolinjat, servojärjestelmät | Parempi sähköinen vakaus |
| Moottorikäyttöjärjestelmät | Pumput, tuulettimet, kompressorit, kuljettimet | Vähentynyt invertterin rasitus |
| Raskaat laitteet | Nosturit, hissit, nostojärjestelmät | Luotettava toiminta vaihtuvissa kuormissa |
| Valmistusteollisuus | Valssaamot, käsittelylaitteet | Parempi sähkön laatu |
| Uusiutuvat energiajärjestelmät | Invertterijärjestelmät, energian varastointilaitteet | Vakaa tehon muunnos |
| Parametri | Erittely |
|---|---|
| Tuotetyyppi | AC Line -reaktori |
| Nimellisjännite | 220VAC / 380VAC / 690VAC / 1140VAC |
| Työskentelytaajuus | 50Hz / 60Hz / Jopa 500Hz |
| Nimellisvirta | 5A - 3800A |
| Jännitteen pudotus | 0,5 % / 1 % / 2 % / 4 % |
| Ylikuormituskyky | 1,5-kertainen nimellisvirta 60 sekunnin ajan |
| Dielektrinen lujuus | 3000VAC / 50Hz / 5mA / 1min |
| Eristysvastus | ≥100MΩ (1000VDC) |
| Suojausluokka | IP00 / IP20 |
| Eristysluokka | T40/F (155 ℃) |
| Paloa hidastava luokka | UL94V-2 |
| Melutaso | ≤65 dB |
| Käyttöikä | ≥15 vuotta |
| Standardit | IEC289:1987 / GB10229-88 / JB9644-1999 |
Esimerkki: CAL-4312-0250-EISA
| Koodi | Kuvaus |
|---|---|
| CAL | AC Line -reaktori |
| 4 | Jännitetaso (2 = 220 V, 4 = 380 V, 6 = 690 V) |
| 3 | Vaiheen numero |
| 1 | Reaktorin tyyppi |
| 2 | Jännitteen pudotus |
| 0250 | Nimellisvirta |
| EI | Ydinrakenne |
| S | Asennusrakenne |
| A | Käämimateriaali |
Ennen toimitusta Dufew Electric suorittaa sähkö- ja rakennetarkastukset varmistaakseen luotettavan toiminnan.
Testaus sisältää:
| Testikohde | Vaatimus |
|---|---|
| Eristyskestävyystesti | ≥100MΩ |
| Dielektrinen lujuustesti | 3000 VAC |
| Lämpötilan nousutesti | Nimelliskuormituksen mukaan |
| Sähköisten parametrien tarkistus | Induktanssin ja virran vahvistus |
| Ulkonäön tarkastus | Sydän, käämitys, liittimet tarkastus |
Dufew Electric on erikoistunut tehoelektroniikkakomponentteihin ja räätälöityihin sähköratkaisuihin tarjoamalla luotettavia AC Line -reaktoreita erilaisiin teollisiin sovelluksiin.
Integroidun valmistuskyvyn ansiosta Dufew hallitsee keskeisiä tuotantoprosesseja ytimen käsittelystä ja kelojen valmistuksesta lopulliseen kokoonpanoon ja laaduntarkastukseen.
Valmistusprosessi sisältää piiteräksen leikkauksen, sydämen kokoonpanon ja magneettisen suorituskyvyn tarkastuksen vakaan sähkömagneettisen ominaisuuksien varmistamiseksi.
Dufew tarjoaa kupari- ja alumiinikäämitysvaihtoehtoja ammattimaisella eristyskäsittelyllä ja tyhjiökyllästysprosesseilla tuotteen luotettavuuden ja kestävyyden parantamiseksi.
Lopputuotanto sisältää terminaalin asennuksen, sähkötestauksen ja laaduntarkastuksen sen varmistamiseksi, että jokainen reaktori täyttää vaaditut suorituskykystandardit.
Tämän integroidun valmistuskyvyn ansiosta Dufew Electric pystyy tarjoamaan sekä vakiotyyppisiä AC Line Reactors että räätälöityjä ratkaisuja erilaisiin teollisiin sovelluksiin.
Dufew Electric noudattaa strukturoituja laadunhallintamenettelyjä varmistaakseen tuotteen tasaisen suorituskyvyn ja luotettavan toiminnan koko käyttöiän ajan.
Saatavilla olevat laatuasiakirjat sisältävät:
- ISO-laatujärjestelmän sertifiointi
- CE-sertifikaatti
- Tuotetestausraportit
Tekniset asiakirjat ja tarkastuspöytäkirjat voidaan toimittaa asiakkaan projektivaatimusten mukaan.
AC Line Reactors tarvitsevat suojan kosteudelta, tärinältä ja mekaanisilta iskuilta kuljetuksen aikana.
Dufew Electric tarjoaa:
- Vientistandardin mukainen pakkaus
- Kosteussuoja
- Vahvistettu sisäinen kiinnitys
- Tuotteen tunnistetarrat
Ennen lähettämistä insinöörit vahvistavat:
- Tuotteen erittely
- Paino ja mitat
- Asennusvaatimukset
- Toimitusvaatimukset
Valitse sopiva reaktori VFD-tehon, syöttöjännitteen, nimellisvirran ja vaaditun jännitehäviön mukaan varmistaaksesi yhteensopivuuden sovellusjärjestelmän kanssa.
Ennen asennusta tarkista tuotteen kunto huolellisesti, mukaan lukien sydämen kunto, käämin ulkonäkö ja liitännät varmistaaksesi, että reaktori on käyttövalmis.
Vakioliitäntätapa on:
Virtalähde → AC Line Reactor → VFD-tulo
Reaktori tulee asentaa hyvin ilmastoituun tilaan, jossa on riittävästi tilaa lämmön haihtumista ja tulevaa huoltoa varten.
Varmista sähköliitännän aikana oikea johdotus, turvalliset liittimet ja maadoitus turvallisen ja luotettavan toiminnan ylläpitämiseksi.
Suorita asennuksen jälkeen toimintatesti tarkistamalla toimintamelu, tarkkailemalla lämpötilan nousua ja tarkistamalla järjestelmän yleinen suorituskyky.
AC Line Reactor on asennettu taajuusmuuttajan (VFD) tulopuolelle vähentämään harmonista säröä, rajoittamaan virtapiikkejä, parantamaan virran laatua ja suojaamaan invertterin komponentteja sähköisiltä rasituksilta.
Kaikki VFD-sovellukset eivät vaadi syöttöreaktoria. Sitä suositellaan järjestelmille, joissa on harmonisia ongelmia, epävakaa virransyöttö, toistuvia virranvaihteluita, useiden invertterien käyttöä tai herkkiä sähkölaitteita.
Sopiva jännitehäviö riippuu järjestelmän virranlaatuvaatimuksista, harmonisista olosuhteista, tuloominaisuuksista ja käyttöympäristöstä. Dufew Electric arvioi sovellusparametrit ja suosittelee sopivaa kokoonpanoa.
Kyllä. Vähentämällä virran vaikutusta ja sähköistä rasitusta VFD-tulopuolella se auttaa parantamaan järjestelmän vakautta ja pidentää invertterin komponenttien käyttöikää.
Kyllä. Dufew Electric tarjoaa räätälöityjä ratkaisuja jännitteen, virran, taajuuden, asennusrakenteen, käämimateriaalin ja muiden projektivaatimusten mukaan.
Asiakkaiden tulee tarjota:
- VFD teholuokitus
- Tulojännite
- Nimellisvirta
- Vaadittu jännitehäviö
- Asennusympäristö
- Käyttöolosuhteet
Dufew Electric tarjoaa räätälöityjä AC Line Reactor -ratkaisuja teollisuusasiakkaille, jotka tarvitsevat parannettua VFD-suojausta, harmonisten säätöjen ja virranlaadun hallintaa.
Dufew Electric auttaa asiakkaita kehittämään luotettavia ratkaisuja teollisiin käyttöjärjestelmiin ammattimaisen valmistuskyvyn, teknisen tuen ja täydellisten testausmenettelyjen avulla.
Lähetä VFD-parametrisi ja sovellusvaatimukset Dufew Electricille, niin insinöörimme suosittelevat sopivaa kokoonpanoa käyttöolosuhteidesi perusteella.
