Tarjoamme kattavan tuotevalikoiman, joka sisältää vastukset, jarruyksiköt, reaktorit, tehosuodattimet ja muuntajat sekä täydelliset räätälöintimahdollisuudet erilaisiin sovellusvaatimuksiin.
Taajuusmuuttajakäytöt mahdollistavat tehokkaan moottorin nopeuden säädön ja energianhallinnan, mutta niiden suurtaajuinen kytkentätoiminto voi aiheuttaa harmonisia virtoja, jännitevaihteluja ja ylimääräistä sähköistä rasitusta kytkettyihin laitteisiin.

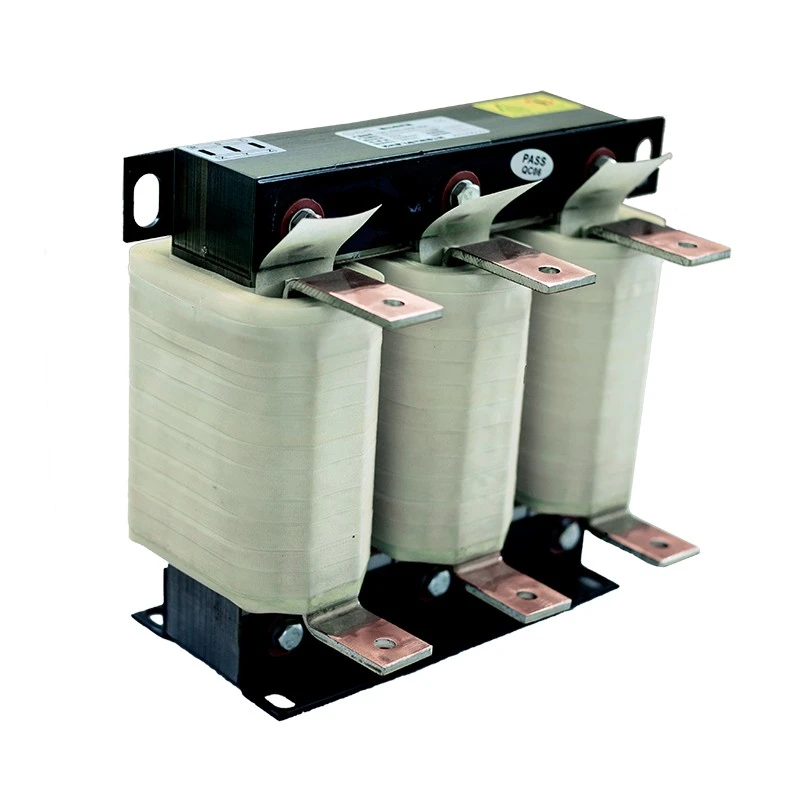

Dufew Electric Variable Frequency Drive Reactor parantaa VFD-järjestelmän suorituskykyä lisäämällä piiriin sopivaa impedanssia. Asennuspaikan ja järjestelmävaatimusten mukaan se tarjoaa erilaisia suojaustoimintoja sekä virransyöttöpuolelle että moottorin kuormituspuolelle.
Valinta riippuu siitä, tapahtuuko pääasiallinen sähköhaaste virransyöttöpuolella vai moottorin kuormituksen puolella.
VFD:n tulopuolelle asennettuna reaktori auttaa parantamaan virran laatua, vähentämään harmonista vaikutusta ja rajoittamaan transienttivirran vaikutusta.
Kun se on asennettu VFD:n lähtöpuolelle, se auttaa optimoimaan moottoripuolen sähköolosuhteet, vähentämään kytkentöihin liittyvää rasitusta ja parantamaan käyttöjärjestelmän luotettavuutta.
Dufew-reaktorit on valmistettu pienihäviöisistä kylmävalssatuista piiteräsytimistä, luokan F eristysmateriaaleista, tyhjiökyllästystekniikasta ja optimoiduista käämirakenteista.
Eri teollisuusympäristöt vaativat erilaisia reaktorikokoonpanoja. Dufew tarjoaa sovelluspohjaisia ratkaisuja todellisten käyttöolosuhteiden, järjestelmärakenteen ja sähkövaatimusten mukaan, mikä auttaa parantamaan sekä tehopuolen että moottorin suorituskykyä.
Teholähteen ja VFD-tuloliittimien väliin asennettua tulopuolen konfiguraatiota käytetään pääasiassa parantamaan käyttöjärjestelmän sähköistä ympäristöä. Se auttaa vähentämään harmonisen virran ja tulon ylijännitevirran vaikutusta samalla, kun se parantaa tehonsyötön vakautta ja rajoittaa häiriöitä, jotka voivat vaikuttaa PLC:ihin, antureihin ja muihin ohjauslaitteisiin.
Tämä kokoonpano sopii teollisuuslaitoksiin, joissa on useita VFD-järjestelmiä, epävakaissa tehoolosuhteissa toimivia laitteita ja sovelluksia, joissa tarvitaan parempaa virranlaatua.
VFD-lähtöliittimien ja moottorin väliin asennettu lähtöpuolen konfiguraatio keskittyy moottoripuolen käyttöolosuhteiden parantamiseen. Se auttaa vähentämään PWM-kytkentärasitusta, parantamaan lähdön aaltomuodon laatua ja rajoittamaan sähköisiä häiriöitä tukemalla vakaampaa ja luotettavampaa moottorin toimintaa.
Tyypillisiä käyttökohteita ovat pitkän matkan moottoriliitännät, raskaat koneet ja laitteet, joissa moottorin luotettavuuden parantaminen on tärkeää.
Sovelluksissa, joihin vaikuttavat epävakaat tehoolosuhteet tai harmoniset häiriöt, reaktorit auttavat vähentämään harmonisen virran vaikutusta, parantamaan virtalähteen vakautta ja rajoittamaan transienttivirran muutoksia. Ne voivat myös vähentää herkkiin laitteisiin vaikuttavia sähköisiä häiriöitä, mikä tekee niistä sopivia teollisuusjärjestelmiin, joissa on useita asemia tai tiukat virranlaatuvaatimukset.
Moottoripuolella reaktori auttaa vähentämään suurtaajuisten kytkentöjen aiheuttamaa sähköistä rasitusta ja parantamaan lähtöpiirin olosuhteita. Tämä tukee moottorin luotettavaa toimintaa ja voi auttaa vähentämään epänormaaleja keskeytyksiä vaativissa käyttöolosuhteissa.
Dufew-reaktoreissa käytetään pienihäviöisiä kylmävalssattuja piiteräksisiä ytimiä, optimoituja magneettipiirien suunnittelua ja tarkkuuskäämitekniikkaa ylläpitämään vakaat induktanssiominaisuudet jatkuvan toiminnan aikana. Tuloksena oleva rakenne auttaa vähentämään magneettista häviötä ja lämpötilan nousua samalla kun se tukee luotettavaa pitkän aikavälin suorituskykyä.
Eristysjärjestelmässä yhdistyvät F-luokan eristemateriaalit tyhjiökyllästykseen ja korkean lämpötilan kovetusprosesseihin. Tämä rakenne parantaa kosteudenkestävyyttä, mekaanista lujuutta ja lämpökestävyyttä, mikä auttaa reaktoria säilyttämään luotettavan suorituskyvyn ja pidemmän käyttöiän teollisuusympäristöissä.
Dufew tukee räätälöityjä reaktoriratkaisuja, jotka perustuvat nimellisjännitteeseen, nimellisvirtaan, jännitehäviövaatimuksiin, asennusrakenteeseen, käämimateriaaliin ja suojausvaatimuksiin. Kokoonpano voidaan mukauttaa erilaisiin sähköparametreihin ja kaappiasetelmiin.
Saatavilla olevat vaihtoehdot sisältävät kupari- tai alumiinikäämit, pysty- tai vaakaasennukset sekä erilaiset suojarakenteet, kuten IP00 avoimet mallit ja IP20 suojakotelot. Tämä joustavuus mahdollistaa reaktorin integroinnin monenlaisiin VFD- ja teollisuusvoimajärjestelmiin.
Dufew-reaktoriratkaisuja käytetään laajalti:
| Sovellus | Päävaatimus |
|---|---|
| Taajuusmuuttajajärjestelmät | Paranna sähköistä vakautta ja luotettavuutta |
| Teollisuuden automaatiolaitteet | Vähennä sähköisiä häiriöitä |
| Pumput ja tuuletinjärjestelmät | Tukee jatkuvaa moottorin toimintaa |
| Nosturit ja nostolaitteet | Paranna luotettavuutta dynaamisissa kuormissa |
| Hissit | Paranna vetojärjestelmän vakautta |
| Ruiskuvalukoneet | Paranna moottorin ohjaustehoa |
| Tekstiilikoneet | Säilytä vakaa toiminta |
| Teollisuuden testauslaitteet | Paranna sähköistä johdonmukaisuutta |
Oikea reaktorikokoonpano riippuu todellisista järjestelmävaatimuksista.
| Sovelluksen ehto | Suositeltu ratkaisu |
|---|---|
| Huono virranlaatu tai harmoninen häiriö | Tulopuolen reaktori |
| Useita VFD:itä jakavat yhden virtalähteen | Tulopuolen reaktori |
| Moottorin suojausvaatimus | Lähtöpuolen reaktori |
| Pitkän matkan moottoriliitäntä | Lähtöpuolen reaktori |
| Toistuva kiihdytys ja hidastuminen | Lähtöpuolen reaktori |
| Täydellinen VFD-järjestelmän optimointi | Räätälöity reaktoriratkaisu |
Dufew tarjoaa teknistä tukea suositellakseen sopivia teknisiä tietoja jännitteen, virran, asennusasennon ja käyttöympäristön mukaan.
Oikean reaktorin valinta edellyttää VFD-parametrien, todellisten järjestelmän olosuhteiden ja vaaditun suojaustason huomioon ottamista. Näiden tekijöiden yhdistäminen reaktorin sähköisiin ja mekaanisiin ominaisuuksiin auttaa varmistamaan vakaan toiminnan ja oikean integroinnin käyttöjärjestelmään.
Keskeisiä VFD-parametreja ovat nimellisjännite, nimellisvirta, moottorin teho ja käyttötaajuus. Nämä arvot määrittävät reaktorin sähköiset perusvaatimukset, ja ne on sovitettava käyttöjärjestelmän spesifikaatioihin.
Asennuspaikka, virtalähteen kunto, moottorin liitäntäetäisyys, kuormitusominaisuudet ja käyttöympäristö tulee myös arvioida. Esimerkiksi pitkät moottorikaapelit, usein tapahtuvat kuormanvaihdot tai vaativat teollisuusympäristöt voivat vaatia erilaisen reaktorikokoonpanon.
Vaadittu suojatoiminto on toinen tärkeä näkökohta. Sovelluksesta riippuen reaktori voidaan valita vähentämään harmonista iskua, parantamaan tehon vakautta, tarjoamaan moottorin suojausta, täyttämään tietyt jännitehäviövaatimukset tai tukemaan jatkuvaa toimintaa vaativassa kuormituksessa.
| Parametri | Erittely |
|---|---|
| Tuotetyyppi | Variable Frequency Drive Reactor |
| Sovellus | Tulo-/lähtöpuolen VFD-sovellukset |
| Nimellisjännite | 220VAC / 380VAC / 690VAC / 1140VAC |
| Nimellisvirta | 5A - 3800A |
| Vaihe | Yksivaiheinen / kolmivaiheinen |
| Taajuus | 50Hz / 60Hz / Räätälöity 500Hz asti |
| Jännitteen pudotus | 0,5 % / 1 % / 2 % / 4 % |
| Käämimateriaali | Kupari / Alumiini |
| Asennustyyppi | Pysty / vaaka |
| Jäähdytysmenetelmä | Luonnollinen ilmajäähdytys |
| Ylikuormituskyky | 1,5-kertainen nimellisvirta 60 sekunnin ajan |
| Dielektrinen lujuus | 3000VAC / 50Hz / 5mA / 1min |
| Eristysvastus | ≥100MΩ (1000VDC) |
| Suojausluokka | IP00 / IP20 |
| Eristysluokka | Luokka F (155℃) |
| Paloa hidastava luokka | UL94V-2 |
| Melutaso | ≤65 dB |
| Käyttöikä | ≥15 vuotta |
| Standardit | IEC289 / GB10229 / JB9644 |
Esimerkki: CAL-4321-0250-EISA
| Koodi | Kuvaus |
|---|---|
| CAL | AC Reactor -sarja |
| 4 | Jännitteen taso |
| 3 | Kolme vaihetta |
| 2 | Reaktorin tyyppi |
| 1 | Jännitteen pudotus |
| 0250 | Nimellisvirta |
| EI | Ydinrakenne |
| S/W | Asennusrakenne |
| Ilmastointi | Käämimateriaali |
Dufew Electric on erikoistunut tehoelektroniikkakomponentteihin, kuten reaktoreihin, vastuksiin, jarrujärjestelmiin, muuntajiin ja räätälöityihin sähköratkaisuihin. Sen valmistuskapasiteetti kattaa ytimen käsittelyn, käämityksen, eristyskäsittelyn ja sähköisen suorituskyvyn todentamisen erilaisiin teollisiin sovelluksiin.
Valmistusprosessi sisältää piiteräsytimen käsittelyn, tarkkuuskäämityksen, tyhjiökyllästyksen, kovetuksen korkeassa lämpötilassa ja sähköisen suorituskyvyn testauksen. Nämä prosessit auttavat säilyttämään yhdenmukaiset tuotteen ominaisuudet ja luotettavan suorituskyvyn jatkuvan käytön aikana.
Laaduntarkastus kattaa eristysvastuksen, jännitteen, lämpötilan nousun ja sähköisen suorituskyvyn tarkastuksen. Jokainen testi tarjoaa lisävarmennusta eristyksen luotettavuudesta, lämpösuorituskyvystä ja yleisestä sähkölaadusta.
Dufew tukee räätälöityä suunnittelua, OEM- ja ODM-yhteistyötä sekä asiakkaan piirustuksiin ja sovellusvaatimuksiin perustuvaa valmistusta. Myös tekniset dokumentaatiot ja sovellussuunnittelupalvelut ovat saatavilla tukemaan tuotevalintoja, järjestelmäintegraatiota ja projektikehitystä.
Dufew-tuotteet valmistetaan tunnustettujen teollisten vaatimusten mukaisesti, mukaan lukien:
- ISO 9001 -laatujärjestelmä
- CE-vaatimustenmukaisuus
- IEC289
- GB10229
- JB9644
Dufew tarjoaa vientistandardin mukaisia pakkausratkaisuja tuotteen mittojen, painon ja kuljetusvaatimusten mukaan.
Pakkaus sisältää:
- Iskunkestävä suoja
- Kosteutta hylkivä pakkaus
- Vie puukotelot
- Lähetystä edeltävä tarkastuspöytäkirja
Nämä toimenpiteet takaavat turvallisen kuljetuksen ja luotettavan asennuksen.
| Vertailu | Variable Frequency Drive Reactor | Perinteinen AC-reaktori |
|---|---|---|
| Sovelluksen tarkoitus | Suunniteltu VFD-järjestelmille harmonisilla ja PWM-ominaisuuksilla | Yleiset virtaa rajoittavat sovellukset |
| Taajuuden mukautuvuus | Tukee 50Hz-500Hz käyttöolosuhteita | Suunniteltu pääasiassa vakiotaajuudelle |
| Moottorin suojaus | Vähentää PWM-jänniterasitusta ja kaapelin latausvirtaa | Rajoitettu moottorin suojauskyky |
| Asennuksen joustavuus | Voidaan konfiguroida tulo- tai lähtösovelluksiin | Yleensä suunniteltu kiinteään käyttöön |
| Teollinen yhteensopivuus | Sopii VFD-käyttöisiin koneisiin | Soveltuu yleisiin sähköjärjestelmiin |
Reaktoria suositellaan, kun VFD-järjestelmässä esiintyy harmonisia häiriöitä, jännitevaihteluita, toistuvia ylivirtahälytyksiä, pitkät moottorikaapelin etäisyydet tai moottorin eristyssuojausvaatimukset.
Tulopuolen asennus valitaan pääasiassa virranlaadun parantamiseksi ja harmonisten yliaaltojen vähentämiseksi.
Lähtöpuolen asennus valitaan pääasiassa moottoripuolen sähköolosuhteiden parantamiseksi ja käyttövarmuuden parantamiseksi.
Valinta riippuu järjestelmäolosuhteista, laitevaatimuksista ja käyttöympäristöstä.
Se voi auttaa vähentämään harmonisia häiriöitä, jännitteen vaihteluita, sähköistä rasitusta ja vaativien teollisten käyttöolosuhteiden aiheuttamaa epävakaata toimintaa.
Kyllä. Dufew tukee räätälöityjä jännitettä, virtaa, jännitehäviötä, käämimateriaalia, asennusrakennetta ja sähköparametreja projektin vaatimusten mukaisesti.
Dufew Electric tarjoaa räätälöityjä AC-reaktoriratkaisuja teollisiin käyttöjärjestelmiin, joissa on ammattimainen valmistuskyky, tekninen tuki ja tiukka laadunvalvonta.
Virranlaadun parantamisesta moottorikäytön optimointiin Dufew auttaa asiakkaita parantamaan laitteiden luotettavuutta, vähentämään sähköistä rasitusta ja saavuttamaan vakaan pitkän aikavälin toiminnan.
Ota yhteyttä Dufew Electriciin räätälöityä reaktorisuunnittelua ja OEM-yhteistyötä varten.
