Artikkelin tiivistelmä: A jarrukatkojaon olennainen osa dynaamisissa taajuusmuuttajien (VFD) jarrujärjestelmissä, mikä auttaa hallitsemaan regeneratiivista energiaa moottorin hidastuessa ja kunnostuskäytössä.Dufew Electrictarjoaa CBU-sarjan jarrukatkojat, jotka on suunniteltu yhteensopiville 220 V, 380 V ja 690 V käyttöjärjestelmille. Valvomalla tasavirtaväylän jännitettä ja kytkemällä ylimääräisen energian ulkoiseen jarruvastukseen nämä laitteet auttavat ohjaamaan jännitteen nousua ja tukevat luotettavaa jarrutustehoa. Tämä opas selittää, miten jarrukatkojat toimivat, niiden tärkeimmät tekniset parametrit, valintakriteerit, teolliset sovellukset ja asennusnäkökohdat.
Jarrukatkoja on elektroninen kytkinlaite, jota käytetään taajuusmuuttajan DC-välipiirissä ylimääräisen regeneratiivisen energian hallintaan. Se toimii jarruvastuksen kanssa estämään DC-väylän jännitettä nousemasta hyväksyttävän toimintatason yläpuolelle moottorin hidastuessa.
Normaalin toiminnan aikana VFD syöttää sähköenergiaa moottoriin mekaanisen liikkeen aikaansaamiseksi. Kun moottori hidastuu tai käyttää huoltokuormaa, se voi väliaikaisesti toimia generaattorina. Tuloksena oleva sähköenergia virtaa takaisin DC-väylään, mikä voi aiheuttaa ylijännitevian, jos energiaa ei voida absorboida riittävästi.
Jarrukatkoja ratkaisee tämän ongelman kytkemällä sähköisen polun ulkoiseen jarruvastukseen, kun tasavirtaväylän jännite saavuttaa ennalta määrätyn kynnyksen. Vastus muuttaa siirretyn sähköenergian lämmöksi.

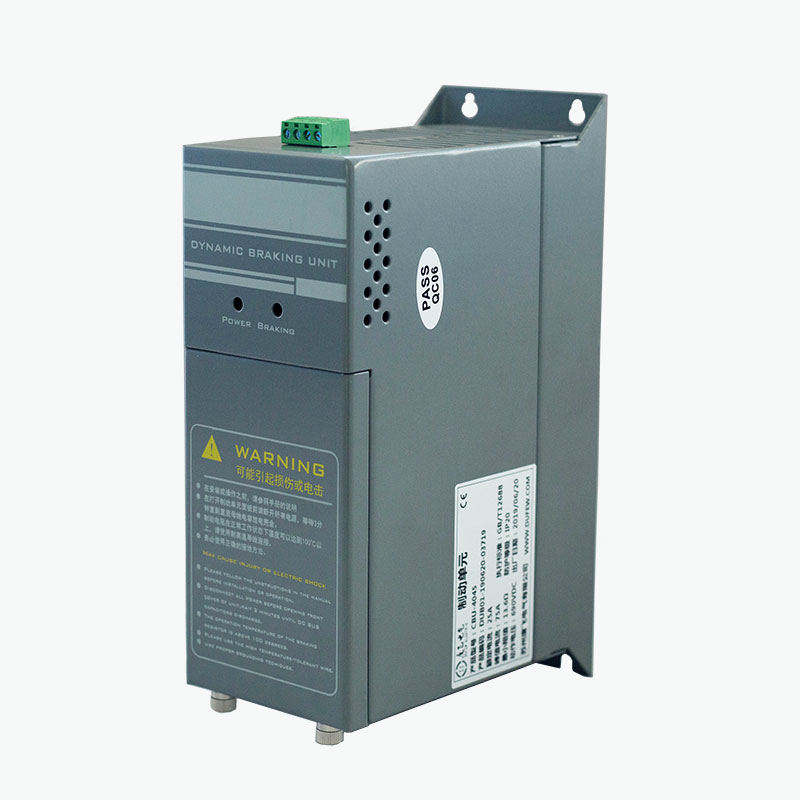

Dufew Electricin CBU-sarja on suunniteltu ulkoisiin dynaamisiin jarrutussovelluksiin yhteensopivissa käyttöjärjestelmissä. Sen kokoonpano voidaan valita järjestelmän jännitteen, jarrutusvaatimusten, vastuksen ominaisuuksien ja asennusolosuhteiden mukaan.
Toimintaperiaate perustuu DC-väylän jännitteen valvontaan ja nopeaan elektroniseen kytkentään. CBU-sarjassa IGBT-pohjainen kytkentäpiiri reagoi automaattisesti, kun jännite saavuttaa määritellyn jarrutusrajan.
Tämä prosessi toistuu tarpeen mukaan jarrutuksen aikana. Se auttaa ohjaamaan tasavirtaväylän jännitettä ilman erillistä ulkoista säädintä perusjännitteen valvontaan.
Lisätietoja asiaan liittyvistä laitteista saat tutustumalla Dufew Electricin jarruyksikköratkaisuihin ja teollisuuden tehoelektroniikkatuotteisiin.
Oikein valittu jarrukatkoja voi parantaa dynaamisen jarrujärjestelmän suorituskykyä erityisesti sovelluksissa, joihin liittyy usein pysähdyksiä, suurta hitautta tai kunnostettuja kuormia.
Todellinen suorituskyky riippuu käytöstä, moottorin hitaudesta, jarruvastuksesta, regeneratiivisesta energiasta, jarrutustaajuudesta, käyttösuhteesta ja asennusympäristöstä. Katkoja tulisi siksi valita osaksi kokonaista jarrujärjestelmää eikä erillisenä osana.
Tekniset tiedot määräävät, sopiiko jarrukatkoja tiettyyn VFD-asennukseen. Seuraavassa taulukossa on yhteenveto viiteparametreista, jotka on julkaistu Dufew Electricin CBU-sarjalle.
| Parametri | Viitemäärittely | Tekninen huomio |
|---|---|---|
| Käyttöjärjestelmän jännite | 220V, 380V ja 690V AC-luokat | On vastattava yhteensopivaa asemaa ja tasavirtaväyläkokoonpanoa. |
| 220V-luokan jarrujännite | DC 340/360/380/400/420V ±10V | Valittavissa olevat kynnysarvot yhteensopiville kokoonpanoille. |
| 380V-luokan jarrujännite | DC 630/660/690/730/760 V ±10 V | On sovitettava valittuun asema- ja katkaisijamalliin. |
| 690V-luokan jarrujännite | DC 1140V ±10V | Edellyttää järjestelmän yhteensopivuuden vahvistusta. |
| Valvontamenetelmä | Automaattinen tasavirtaväylän jännitteenvalvonta | Mahdollistaa automaattisen vaihdon regeneratiivisen käytön aikana. |
| Rinnakkainen vastaus | ≤1 ms | Yhteensopivien rinnakkaiskokoonpanojen vastausspesifikaatiot. |
| Tuulettimen käynnistyslämpötila | Noin 45°C | Tukee lämmönhallintaa soveltuvissa käyttöolosuhteissa. |
| Ylikuumenemissuoja | Noin 85°C | Tarjoaa lämpösuojakynnyksen. |
| Suojausluokitus | IP20 tai korkeampi kokoonpanosta riippuen | Tarkista tietyn mallin kotelointiluokitus. |
| Sovellettava standardi | GB/T 12668 | Vahvista valitulle tuotteelle sovellettavat vaatimukset ja asiakirjat. |
Huomautus: Nämä ovat viitetietoja, eivät takaa, että jokainen malli tukee kaikkia lueteltuja asetuksia. Varmista lopullinen malli, jarrujännite, sähköarvot ja suojaustoiminnot tuotteen dokumentaatiosta ennen tilaamista tai asennusta.
Jarrukatkojan valitseminen vaatii muutakin kuin sen nimellisarvon sovittamista moottorin tehoon. Regeneratiivinen energia ja lämpökuormitus vaihtelevat huomattavasti käytettävän laitteiston ja käyttösyklin mukaan.
Tunnista VFD:n nimellistulojännite ja DC-väylän ominaisuudet. Valitse yhteensopiva katkaisijan jänniteluokka ja varmista, että valittu jarrutuskynnys sopii taajuusmuuttajan sallitulle toiminta-alueelle.
Suuret inertiakuormat voivat tuottaa merkittävää regeneratiivista energiaa, kun niitä hidastetaan. Lyhyemmät pysähtymisajat voivat lisätä tarvittavaa hetkellistä jarrutustehoa. Erityistä huomiota vaativat sovellukset, kuten sentrifugit, nostimet ja nopeat koneet.
Vastuksen resistanssiarvon, tehon, pulssienergiakapasiteetin ja toimintasuhteen on oltava yhteensopivia VFD:n ja katkaisijan kanssa. Sopimaton vastus voi aiheuttaa liiallisen virran, ylikuumenemisen tai riittämättömän jarrutustehon.
Muutaman sekunnin välein pysähtyvällä koneella on erilaiset lämpövaatimukset kuin koneella, joka pysähtyy vain satunnaisesti. Toistuva jarrutus voi lisätä vastuksen ja kytkentäpiirin tuottamaa keskimääräistä lämpöä.
Ympäristön lämpötila, kotelon tuuletus, asennusväli ja ilmavirta vaikuttavat lämpötehoon. Valitut laitteet tulee asentaa valmistajan johdotus- ja ilmanvaihtovaatimusten mukaisesti.
Seuraava tarkistuslista voi auttaa teknisen tiedustelun valmistelussa:
Jarrukatkojat ovat hyödyllisiä käyttöjärjestelmissä, joissa moottori palauttaa energiaa hidastuksen, laskun tai muiden regeneratiivisten käyttöolosuhteiden aikana. Tyypillisiä sovelluksia ovat:
Kaikki sovellukset eivät vaadi ulkoista jarrukatkojaa. Päätös riippuu VFD:n sisäänrakennetusta jarrutuskyvystä, vaaditusta pysäytysajasta, kuormitusominaisuuksista ja regeneratiivisen toiminnan taajuudesta.
Vaikka nämä komponentit toimivat yhdessä, ne suorittavat erilaisia toimintoja. Eron ymmärtäminen auttaa insinöörejä valitsemaan yhteensopivan dynaamisen jarrujärjestelmän.
| Komponentti | Ensisijainen toiminto | Valinta Focus |
|---|---|---|
| Jarrukatkoja | Kytkee jarrupiirin tasavirtaväylän jännitteen mukaan. | Jänniteluokka, kytkentäkapasiteetti, suojaus ja jarrutusvaatimukset. |
| Jarruvastus | Muuntaa regeneroidun sähköenergian lämmöksi. | Vastus, teholuokitus, pulssi-energiakapasiteetti ja käyttösuhde. |
| VFD DC väylä | Tarjoaa sähköisen liitännän jarrupiiriin. | Jänniterajat, liittimen yhteensopivuus ja taajuusmuuttajan tekniset tiedot. |
Jarrukatkoja ei voi itse haihduttaa regeneratiivista energiaa. Se ohjaa kytkentäpolkua, kun taas vastus absorboi energiaa. Molempien on oltava yhteensopivia taajuusmuuttajan ja aiottujen käyttöolosuhteiden kanssa.
Laajempaa sähköratkaisua vaativiin sovelluksiin Dufew Electric tarjoaa myös niihin liittyviä tehoelektroniikkakomponentteja teollisiin käyttö- ja tehonsäätöjärjestelmiin.
Oikea asennus tukee turvallista käyttöä, tehokasta jäähdytystä ja tasaista jarrutustehoa. Ennen käyttöönottoa pätevän sähköhenkilöstön tulee tarkistaa seuraavat asiat:
Tarkista rutiinihuollon aikana löysät liitännät, kerääntynyt pöly, rajoittunut ilmavirta, merkkejä ylikuumenemisesta ja epänormaalit vastusvauriot. Kaikissa DC-väylää koskevissa testauksissa tai huolloissa on noudatettava valmistajan turvallisuusohjeita. Taajuusmuuttaja on eristettävä virtalähteestään ja DC-väylän varaus on tarkistettava ennen työn aloittamista.
Asennuksen ja huollon tulee noudattaa voimassa olevia sähköturvallisuusvaatimuksia. Älä luota jarrukatkojaan koneen vaaditun mekaanisen tai turvaluokitellun jarrujärjestelmän korvikkeena.
Sen päätarkoitus on ohjata VFD:n tasavirtaväylään palautettua regeneratiivista energiaa hidastuksen tai kunnostuksen aikana. Se vaihtaa ylimääräisen energian yhteensopivaan jarruvastukseen estääkseen liiallisen tasavirtaväylän jännitteen.
Ei. Katkoja ohjaa milloin jarrupiiri johtaa, kun taas vastus muuttaa sähköenergian lämmöksi. Ne suorittavat toisiaan täydentäviä toimintoja, ja ne on sovitettava oikein.
Ei. Joissakin taajuusmuuttajissa on riittävä sisäänrakennettu jarrutuskyky niille tarkoitettuja kuormia varten. Ulkoista katkaisijaa voidaan tarvita, kun regeneratiivinen energia, jarrutustaajuus tai vaadittu hidastuvuus ylittää sisäisen piirin kyvyn.
Julkaistut tuotetiedot yksilöivät kokoonpanot yhteensopiville 220 V, 380 V ja 690 V taajuusmuuttajajärjestelmille. Tarkka malli ja jarrutusjännite on vahvistettava taajuusmuuttajan tasavirtaväylän spesifikaatioiden mukaisesti.
Yhteensopivia yksiköitä voidaan kytkeä rinnan, kun yksittäinen yksikkö ei pysty täyttämään vaadittua jarrutustehoa ja tuotesuunnittelu tukee tätä järjestelyä. Johdotukset, vastuksen kokoonpano, kytkentäkoordinaatio ja lämpövaatimukset on tarkistettava koko järjestelmän osalta.
Valinta riippuu taajuusmuuttajan vastusrajoista, jarrutustehosta, energiasta jarrutusjaksoa kohden, toimintataajuudesta ja käyttöjaksosta. Vastuksen tulee myös olla yhteensopiva katkaisijan sähköarvojen ja asennusolosuhteiden kanssa.
Ilmoita VFD-malli, järjestelmän jännite, moottorin teho, kuormitustyyppi, hidastusaika, jarrutustaajuus, vastuksen tekniset tiedot, toimintajakso ja asennusolosuhteet. Nämä tiedot auttavat toimittajaa arvioimaan sopivan mallin ja kokoonpanon.
Oikein valittu jarrukatkoja auttaa hallitsemaan regeneratiivista energiaa, hallitsemaan tasavirtaväylän jännitteen nousua ja tukemaan luotettavaa dynaamista jarrutusta teollisissa käyttöjärjestelmissä. Sen tehokkuus riippuu katkaisijan, jarruvastuksen, käyttöjännitteen, kuormituksen ominaisuuksien ja lämpövaatimusten sovittamisesta sovellukseen.
Dufew Electricin CBU-sarja tarjoaa jarrukatkojavaihtoehtoja yhteensopiville 220 V, 380 V ja 690 V käyttöjärjestelmille, joiden mallin valinta perustuu sähköarvoihin ja käyttöolosuhteisiin. Olipa hankkeessa mukana hissit, nosturit, kuljettimet, sentrifugit tai muut teollisuuskoneet, huolellinen teknisten tietojen tarkastelu on välttämätöntä sopivan jarrutusratkaisun kannalta.
Jos etsit luotettavaa jarrukatkojan valmistajaa ja toimittajaa teollisuuskäyttöprojektiisi, tutustu Dufew Electricin jarrukatkojatuotteisiin jaota meihin yhteyttävetolaitteen tekniset tiedot, jarrutusvaatimukset ja asennustiedot. Tiimimme voi auttaa sinua arvioimaan sovelluksellesi sopivan kokoonpanon.
