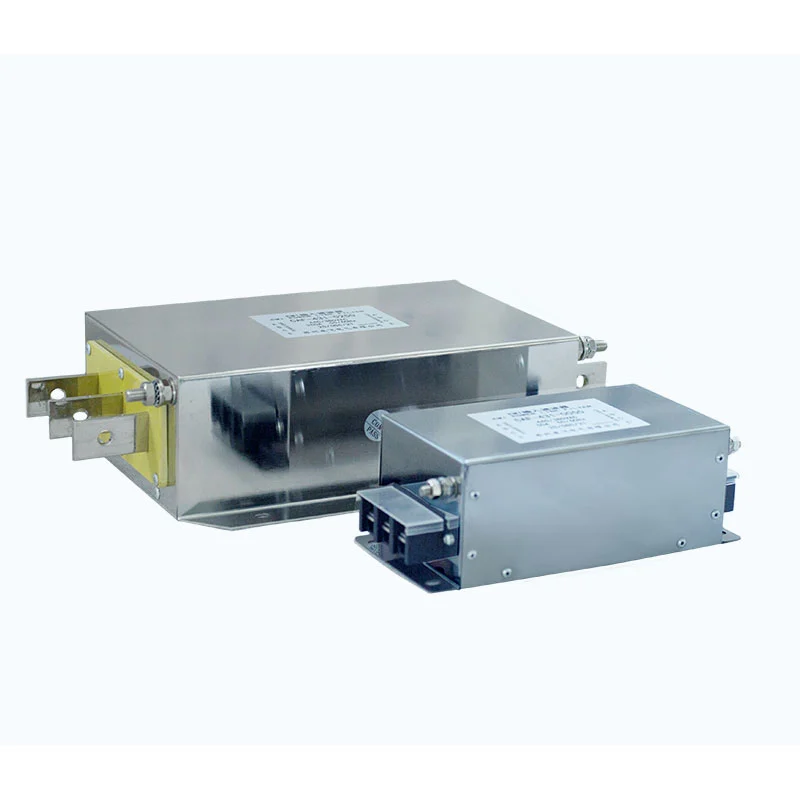

Sähkömagneettinen yhteensopivuussuodatin

Nykyaikaisissa teollisissa käyttöjärjestelmissä käytetään nopeaa kytkentätekniikkaa energiatehokkuuden ja moottorin ohjaustarkkuuden parantamiseksi. Invertterin kytkentätoiminnot voivat kuitenkin aiheuttaa johtuvia häiriöitä, yhteismoodivirtaa ja suurtaajuista kohinaa, jotka voivat vaikuttaa ympäröiviin laitteisiin ja järjestelmän yleiseen EMC-suorituskykyyn.

Dufew Electric Electromagnetic Compatibility Filter integroi optimoidut suodatuskomponentit, mukaan lukien:

- Yhteisen tilan kuristimet

- X/Y turvakondensaattorit

- Suodatinreaktorit

- Vaimennusosat

Suodatusverkko luo korkean impedanssin ei-toivotuille suurtaajuisille häiriöille säilyttäen samalla vakaan tehonsiirron.

Asennusvaatimuksista riippuen suodatin auttaa hallitsemaan:

- Johtuvat häiriöt palaavat virransyöttöverkkoon

- Tehoelektroniikan synnyttämä korkeataajuinen kytkentäkohina

- Yhteistilavirta laitteen ja maan välillä

- Sähkömagneettiset häiriöt, jotka vaikuttavat lähellä oleviin laitteisiin

Ratkaisu auttaa:

- Paranna sähkömagneettisen yhteensopivuuden suorituskykyä

- Vähennä kytkettyjen laitteiden välisiä häiriöitä

- Paranna VFD:n ja servojärjestelmän vakautta

- Tukee luotettavaa teollista toimintaa

Integroitu EMC-suodatusrakenne

1. Kaksipuolinen häiriönhallinta

Teolliset käyttöjärjestelmät voivat aiheuttaa häiriöitä sekä tehon syöttöön että moottorin ulostuloon. Dufew'n integroitu suodatusrakenne on suunniteltu vähentämään johtuvia päästöjä, rajoittamaan suurtaajuisten häiriöiden siirtoa, yksinkertaistamaan kaapin integrointia ja tukemaan sähkömagneettista yhteensopivuutta koko järjestelmässä.

2. Common-Mode ja Differential-Mode kohinanvaimennus

Sähkömagneettisia häiriöitä voi esiintyä sähköpiirien ja maan välisten yhteismuotoisten reittien kautta tai tehojohtimien välisten differentiaalimuotoisten reittien kautta. Dufew optimoi magneettiset komponentit ja kondensaattoriverkot käsittelemään molemmat häiriötilat vaadittujen suodatusominaisuuksien mukaisesti.

3. Teollisuusluokan magneettikomponenttien suunnittelu

Suodatin käyttää optimoituja magneettisia rakenteita stabiilien impedanssiominaisuuksien aikaansaamiseksi vaaditulla taajuusalueella. Suunnittelussa otetaan huomioon suodatusteho, magneettihäviö, lämpökäyttäytyminen ja pitkäaikaiset käyttöolosuhteet teollisissa sovelluksissa.

Tekniset edut

1. EMC-suorituskyky

Suodatin auttaa hallitsemaan kytkentätehoelektroniikasta aiheutuvia häiriöitä, vähentämään johtuvia päästöjä ja sähkömagneettisia häiriöitä samalla kun se tukee yhdistettyjen laitteiden yhteensopivuutta.

2. Optimoitu VFD-sovelluksiin

Invertteripohjaisissa järjestelmissä suodatin voi auttaa vaimentamaan suurtaajuista kytkentäkohinaa, yhteismoodihäiriöitä ja kaapeliin liittyvää sähkömagneettista säteilyä, mikä tukee moottoreiden ja muiden kytkettyjen sähkölaitteiden vakaata toimintaa.

3. Joustava teollinen integraatio

Dufew suunnittelee erilaisten kaappi- ja järjestelmävaatimusten mukaisia ​​suodatusratkaisuja, joissa on vaihtoehtoja kompakteihin asennusrakenteisiin, yksinkertaistettuun johdotukseen, joustavaan asennukseen ja räätälöityihin sähköparametreihin.

Tyypilliset sovellukset

Dufew Electromagnetic Compatibility Filter soveltuu teollisuusjärjestelmiin, jotka vaativat parannettua häiriönhallintaa.

Tyypillisiä toimialoja ovat:

- Teollisuusautomaatio

- CNC-työstö

- Manufacturing equipment

- Lääketieteellinen elektroniikka

- Testausjärjestelmät

- Tarkkuuselektroniikkatuotanto

Räätälöidyt EMC-suodatinratkaisut

Erilaiset laitteet ja sovellukset vaativat erilaisia ​​suodatusparametreja. Dufew Electric tarjoaa teknistä tukea, joka perustuu nimellisjännitteeseen, nimellisvirtaan, kytkentätaajuuteen, kaapelin pituuteen, asennusympäristöön ja EMC-testausvaatimuksiin, jotta voidaan määrittää sopivat suodatinvaatimukset teollisuuden tehoelektroniikkaan ja sähkömagneettisten häiriöiden hallintaan.

Räätälöityjä projekteja varten asiakkaat voivat toimittaa teknistä arviointia varten laiteparametrit, sähköpiirustukset, sovellusehdot tai EMC-testivaatimukset. Dufew Electric tukee sekä vakiosuodatinsyöttöä että sovelluskohtaisia ​​kokoonpanoja.

Valmistuskyky ja laadunvarmistus

Dufew Electric on erikoistunut teollisuuden tehoelektroniikkakomponentteihin, mukaan lukien EMC-suodattimet, harmoniset suodattimet, reaktorit, jarruvastukset ja räätälöidyt sähkökomponentit. Sen valmistusprosessit voivat kattaa magneettisydämen käsittelyn, tarkkuuskäämityksen, eristyskäsittelyn, tyhjiökyllästyksen ja sähköisten parametrien tarkastuksen.

Tärkeimmät laatutarkastukset voivat sisältää:

- Eristyskestävyystestaus
- Dielektrisen kestävyyden testaus
- Sähköisen suorituskyvyn tarkastus
- Temperature rise validation
- Lopullinen laaduntarkastus

Dufew Electric tukee OEM-valmistusta, räätälöityjen suodattimien kehitystä, suunnittelusovellustukea ja teollista projektiyhteistyötä. Tuotespesifikaatiot ja testausvaatimukset on mukautettu sovelluksen ja asiakkaiden vaatimusten mukaan.

Tekniset tiedot

Sähkömagneettinen yhteensopivuussuodatin vs standardi EMI-suodatin

FAQ

Q1: Mihin sähkömagneettista yhteensopivuussuodatinta käytetään?

Sähkömagneettinen yhteensopivuussuodatin vähentää sähkömagneettisten sähkölaitteiden aiheuttamia johtuvia häiriöitä ja auttaa parantamaan järjestelmän EMC-suorituskykyä.

Q2: Miten EMC-suodatin tulisi valita?

Valinta riippuu nimellisjännitteestä, virtakapasiteetista, kytkentäominaisuuksista, kaapelikokoonpanosta, asennusympäristöstä ja vaaditusta EMC-suorituskyvystä.

Q3: Mihin suodatin on asennettu VFD-järjestelmään?

Asennuspaikka riippuu järjestelmävaatimuksista. Tulopuolen suodatus auttaa vähentämään sähköverkkoon välittyviä häiriöitä, kun taas lähtöpuolen suodatus auttaa hallitsemaan invertterin käytön aikana syntyvää suurtaajuista kohinaa.

Q4: Voiko Dufew mukauttaa EMC-suodatusratkaisuja?

Kyllä. Dufew tarjoaa räätälöityjä EMC-suodatusmalleja sähköisten parametrien, sovellusolosuhteiden, kaappivaatimusten ja projektin eritelmien mukaan.
