Tarjoamme kattavan tuotevalikoiman, joka sisältää vastukset, jarruyksiköt, reaktorit, tehosuodattimet ja muuntajat sekä täydelliset räätälöintimahdollisuudet erilaisiin sovellusvaatimuksiin.

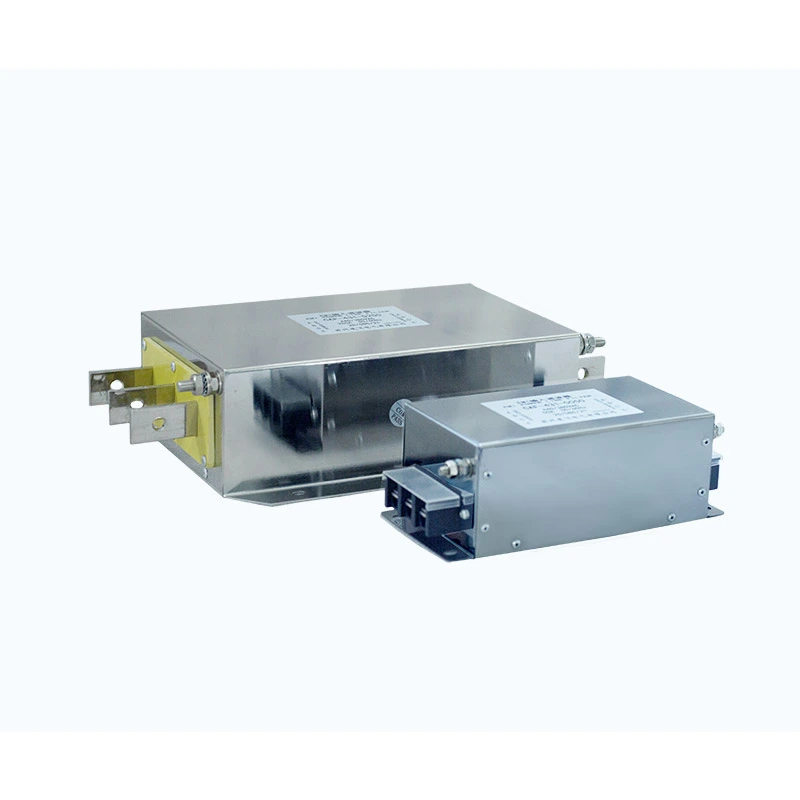

Dufew Electric Harmonic Filter on suunniteltu VFD-järjestelmille ja muille epälineaarisille kuormille, jotka synnyttävät harmonisia virtoja käytön aikana. Käyttöjärjestelmän tulopuolelle asennettuna se käyttää viritettyä LC-piiriä, jossa on suodatinreaktorit, tehokondensaattorit ja ei-induktiiviset vaimennusvastukset valittujen matalan kertaluvun harmonisten vähentämiseksi ja virranlaadun parantamiseksi. Tyypillisiä kohdeharmonisia ovat 5., 7., 11. ja 13. kertaluokka, ja lopullisen kokoonpanon määrää järjestelmän jännite, kuormitusominaisuudet, harmoninen spektri ja vaadittu suodatusteho.
Tyypillisiä suorituskykyparametreja ovat THDi <10 % täydellä kuormalla, THDv <5 %, tehokerroin yli 0,98, lämpötilan nousu ≤80K, melutaso ≤65dB ja dielektrinen lujuus 3000 VAC asti valitun mallin ja käyttöolosuhteiden mukaan.
VFD:t, muuntimet, tasasuuntaajat ja muut epälineaariset kuormat voivat tuottaa harmonisia virtoja AC-DC-muunnoksen ja kytkentätoiminnan aikana. Kun harmoniset tasot nousevat liian suuriksi, ne voivat lisätä muuntaja- ja kaapelihäviöitä, aiheuttaa lisälämmitystä, alentaa tehokerrointa ja vaikuttaa herkkien sähkölaitteiden vakauteen.
Teollisuuden sähköverkoissa, joissa on useita epälineaarisia kuormia, asianmukainen harmonisten säätö auttaa ylläpitämään vakaat sähköolosuhteet ja vähentämään harmonisten virtojen vaikutusta jakelujärjestelmään.
Reaktorin ja kondensaattorin parametrit sovitetaan järjestelmän ja harmonisten ominaisuuksien mukaan matalaimpedanssisen polun luomiseksi valituilla harmonisilla taajuuksilla. Tämä mahdollistaa harmonisten virtojen ohjaamisen suodattimen läpi säilyttäen samalla normaalin perustaajuustoiminnan.
Ei-induktiiviset vaimennusvastukset on sisällytetty suodatuspiiriin säätämään resonanssia suodattimen, verkkoimpedanssin ja epälineaaristen kuormien välillä. Tämä auttaa rajoittamaan harmonista vahvistusta ja vähentämään suodatuskomponenttien liiallista virtarasitusta jatkuvan käytön aikana.
Vakaa suodatusteho riippuu reaktorin induktanssin, kondensaattorin kapasiteetin, vaimennusvastuksen ja lämmönpoiston oikeasta koordinoinnista. Dufew säätää näitä parametreja sähköisen luokituksen ja käyttöolosuhteiden mukaan säilyttääkseen luotettavan suorituskyvyn jatkuvassa teollisuuskuormituksessa.
Suodattimen valinnan tulee perustua asennuksen todellisiin sähköisiin ominaisuuksiin eikä pelkästään nimellistehoon. Dufew arvioi järjestelmän olosuhteet, kuten jännitteen, virran, VFD-kapasiteetin, harmonisen spektrin, vaaditun THDi:n ja asennusympäristön sopivaa kokoonpanoa kehittäessään.
Tekninen tuki voi kattaa harmonisen analyysin, suodatinparametrien laskennan, sähkökonfiguraation, mekaanisen rakenteen ja sovellusohjauksen. Asiakkaat voivat toimittaa teknistä arviointia varten harmonisia mittaustietoja, yksirivisiä kaavioita, laitespesifikaatioita tai käyttöehtoja.
Viritetty suodatuspiiri vähentää VFD:iden ja muiden epälineaaristen kuormien synnyttämiä tyypillisiä harmonisia virtoja, mikä auttaa vähentämään virran aaltomuodon vääristymiä ja vähentämään harmonista kiertoa muuntajien, kaapeleiden ja muiden jakelulaitteiden kautta.
Käsittelemällä harmonisen virran ja loistehon vaikutuksia suodatin voi auttaa parantamaan tehokerrointa, vähentämään loistehon tarvetta ja pienentämään häviöitä sähkönjakelujärjestelmässä.
Harmonisen vääristymän vähentäminen voi parantaa muuntajien, jakelulaitteiden, teollisuusautomaatiojärjestelmien ja muiden sähkökuormien käyttöolosuhteita, erityisesti asennuksissa, joissa on paljon epälineaarisia laitteita.
| Valintatekijä | Harkinta |
|---|---|
| Järjestelmän jännite | 220V / 380V / 690V / 1140V |
| Kuorman tyyppi | VFD:t, muuntimet, epälineaariset teollisuuskuormat |
| Nimellisvirta | Perustuu kytkettyjen laitteiden kapasiteettiin |
| Harmoninen kunto | THDi-mittaus tai järjestelmäanalyysi |
| Suorituskykytavoite | Vaadittu harmonisen vaimennustaso |
| Asennuksen kunto | Kaappitila- ja ympäristövaatimukset |
Dufew voi suositella sopivia suodatinkokoonpanoja todellisten sovellusvaatimusten mukaan.
Dufew Harmonic Filter -ratkaisut soveltuvat teollisuuden tehojärjestelmiin, joissa harmoninen särö vaikuttaa laitteiden suorituskykyyn.
| Sovellus | Päävaatimus |
|---|---|
| VFD-järjestelmät | Vähennä harmonisen virran vääristymiä |
| Useita käyttöjärjestelmiä | Paranna sähköverkon vakautta |
| Teollisuusautomaatio | Säilytä luotettava sähkökäyttö |
| Hissit | Vähennä harmonista vaikutusta toistuvan kiihdytyksen aikana |
| Nosturit ja nostolaitteet | Tukee dynaamista kuormitusta |
| UPS-järjestelmät | Paranna sähkön laatua |
| Akun latausjärjestelmät | Vähennä harmonista vaikutusta |
| Induktiolämmityslaitteet | Paranna sähköistä yhteensopivuutta |
| Uusiutuvat energiajärjestelmät | Tukee vakaata verkkoyhteyttä |
Esimerkki: HFL-4 3 1-0490
| Koodi | Kuvaus |
|---|---|
| HFL | Dufew Electric Harmonic Filter -sarja |
| 4 | Jännitetaso (2 = 220 V, 4 = 380 V, 6 = 690 V) |
| 3 | Vaihenumero (3 = kolmivaiheinen, 1 = yksivaiheinen) |
| 1 | Suodattimen asetukset |
| 0490 | Nimellisvirta (0490=490A) |
| Parametri | Erittely |
|---|---|
| Nimellisjännite | 220VAC / 380VAC / 690VAC / 1140VAC |
| Taajuus | 50Hz / 60Hz |
| Kantoaallon taajuus | 2kHz - 6kHz |
| Nimellisvirta | 5A - 1200A |
| Suodatusteho | THDi <10 %, THDv <5 % |
| Tehotekijä | PF > 0,98 täydellä kuormituksella |
| Ylikuormituskyky | 120 % nimellisvirta 30 minuutin ajan |
| Lämpötilan nousu | ≤80K |
| Melutaso | ≤65 dB |
| Dielektrinen lujuus | 3000VAC / 50Hz / 10S |
| Eristysvastus | ≥100MΩ |
| Suojausluokka | IP00 / IP22 |
| Eristysluokka | Luokka F (155℃) |
| Standardit | IEC61000 / GB/T14549-1993 |
Dufew Electric on erikoistunut teollisuuden tehoelektroniikkakomponentteihin, mukaan lukien harmoniset suodattimet, reaktorit, jarruvastukset, muuntajat ja räätälöidyt sähköratkaisut.
Harmonisten suodatustuotteiden osalta Dufew keskittyy:
- Reaktorin valmistus ja parametrien sovitus
- Kondensaattorin valinta ja integrointi
- Resonanssiominaisuuksien tarkistus
- Sähköturvallisuustestaus
- Suorituskyvyn validointi
Jokaiselle tuotteelle tehdään tarkastus, joka sisältää:
| Tarkastuskohde | Tarkoitus |
|---|---|
| Eristysresistanssin testaus | Tarkista eristyksen luotettavuus |
| Dielektrinen kestävyystesti | Vahvista sähköturvallisuus |
| Sähköisten parametrien testaus | Varmista suunnittelun suorituskyky |
| Lämpötilan nousun testaus | Tarkista lämpökyky |
| Lopputarkastus | Vahvista valmistuksen laatu |
Dufew tukee:
- OEM-valmistus
- Räätälöidyt harmoniset ratkaisut
- Insinööriyhteistyö
- Projektipohjainen tekninen tuki
Saatavilla oleva dokumentaatio sisältää ISO-laadunhallintasertifioinnin, CE-sertifioinnin ja tuotetestausraportit.
Dufew tarjoaa vientistandardin mukaisia pakkausratkaisuja teollisuuden sähkötuotteille.
Pakkaus sisältää:
- Kosteussuoja
- Iskunkestävä kiinnitys
- Vahvistetut puukotelot raskaille malleille
- Tuotteen tunnistetarrat
- Tekniset asiakirjat lähetyksen mukana
Jokainen yksikkö tarkastetaan ennen toimitusta, jotta varmistetaan asiakkaan vaatimusten mukainen.
| Vertailu | Harmoninen suodatin | EMI-tulosuodatin |
|---|---|---|
| Päätoiminto | Vähennä harmonisia vääristymiä ja paranna virran laatua | Vaimentaa sähkömagneettisia häiriöitä |
| Kohde | 5. / 7. / 11. / 13. harmoniset | Korkeataajuinen johdettu ja säteilevä kohina |
| Piirin suunnittelu | Viritetty LC-piiri vaimennusvastuksella | EMI-suodatusverkko |
| Sovellus | VFD-järjestelmät ja epälineaariset kuormat | EMC-herkät elektroniset laitteet |
| Päähyöty | Alempi THDi ja parannettu verkon vakaus | Vähentynyt sähköinen melu |
Tyypillinen suodatuspiiri käyttää reaktoreita, kondensaattoreita ja vaimennusvastuksia. Nämä komponentit toimivat yhdessä luodakseen viritetyn polun valituille harmonisille taajuuksille ja auttavat parantamaan yleistä virranlaatua.
Valinta riippuu järjestelmän jännitteestä, nimellisvirrasta, VFD-kapasiteetista, harmonisista ominaisuuksista, THDi-vaatimuksista ja asennusolosuhteista. Dufew tarjoaa suosituksia erityisten sovellusten ja käyttövaatimusten perusteella.
Kyllä. Dufew voi arvioida harmonisten mittaustuloksia yhdessä järjestelmäparametrien ja tarvittavan suodatustehokkuuden kanssa määrittääkseen sovellukselle sopivan konfiguraation.
Ensin mainittua käytetään pääasiassa vähentämään epälineaaristen kuormien synnyttämiä matala-asteisia harmonisia virtoja, kun taas EMI-suodatin käsittelee ensisijaisesti kytkinlaitteiden aiheuttamia suurtaajuisia häiriöitä.
Dufew Electric tarjoaa räätälöityjä ratkaisuja VFD-järjestelmiin, teollisuusautomaatiolaitteisiin ja tehonmuunnossovelluksiin. Suunnittelukokemuksen, valvottujen valmistusprosessien ja laaduntarkastusmenettelyjen ansiosta Dufew tukee suodattimien valintaa, parametrien sovittamista ja sovelluskohtaisia kokoonpanoja todellisten järjestelmävaatimusten perusteella.
