Tarjoamme kattavan tuotevalikoiman, joka sisältää vastukset, jarruyksiköt, reaktorit, tehosuodattimet ja muuntajat sekä täydelliset räätälöintimahdollisuudet erilaisiin sovellusvaatimuksiin.

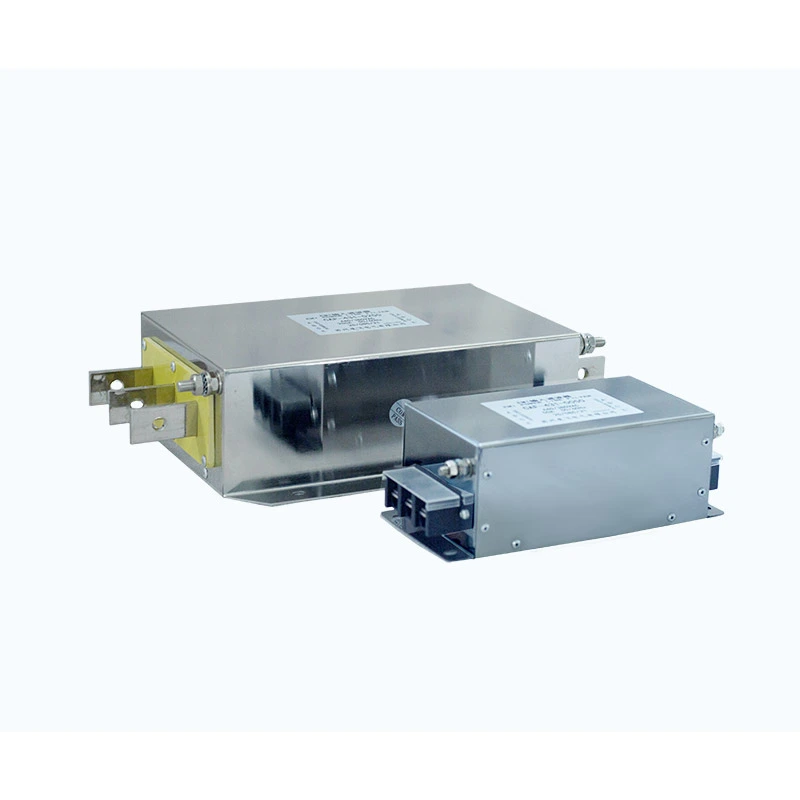

Lähtösuodatin asennetaan VFD-lähtöliittimien ja moottorin tuloliittimien väliin parantamaan moottoriin välitettävien sähköisten signaalien laatua.
Yhdistämällä monivaiheiset suodatuspiirit optimoituihin magneettikomponentteihin se vaimentaa PWM-invertterin toiminnan aiheuttamia suurtaajuisia kytkentähäiriöitä ja vähentää sähköistä rasitusta moottorin liittimissä.
Suunnittelu auttaa minimoimaan:
- Korkeataajuiset harmoniset komponentit
- Nopean kytkennän aiheuttamat jännitepiikkipulssit
- dv/dt rasitus moottorin eristykseen
- Sähkömagneettiset häiriöt moottorikaapeleiden kautta
Eristysjärjestelmä tarjoaa:
- Linjasta linjaan: 1500VDC / 60S
- Linja-maa: 2500VDC / 60S
Yli 100MΩ:n eristysresistanssin, 1,4-kertaisen nimellisvirran ylikuormituskyvyn 1 minuutin ajan ja jopa 400 m:n moottorikaapelietäisyyksien tukemisen suojatuilla kaapeleilla Dufew-ratkaisut sopivat vaativiin teollisuuskäyttöjärjestelmiin.
| Parametri | Erittely |
|---|---|
| Nimellisjännite | 220VAC / 380VAC / 690VAC / 1140VAC |
| Toimintataajuus | 50Hz / 60Hz / Jopa 500Hz |
| Nimellisvirta | 5A - 1600A |
| Dielektrinen lujuus | Linjasta linjaan: 1500 VDC (60S); Linja-maa: 2500 VDC (60S) |
| Eristysvastus | ≥100MΩ (1000VDC) |
| Ylikuormituskyky | 1,4-kertainen nimellisvirta 1 minuutin ajan (väli ≥15 minuuttia) |
| Kaapelin enimmäispituus | Suojattu kaapeli: 400m; Suojaamaton kaapeli: 300m |
| Suojausluokka | IP00 / IP20 |
| Eristysluokka | T40 / luokka F (155 ℃) |
| Paloa hidastava luokka | UL94V-2 |
| Tuotestandardi | GB/T15287/8 |
CAF-4 3 2-0600
| Koodi | Kuvaus |
|---|---|
| CAF | Dufew Electric Filter -sarja |
| 4 | Jännitetaso (2 = 220 V, 4 = 380 V, 6 = 690 V) |
| 3 | Vaihenumero (3 = kolmivaiheinen, 1 = yksivaiheinen) |
| 2 | Suodattimen tyyppi (1 = tulosuodatin, 2 = lähtösuodatin) |
| 0600 | Nimellisvirta (0600 = 600A) |
Pitkät moottorikaapelit voivat aiheuttaa hajautettua kapasitanssia, mikä voi lisätä latausvirtaa ja suurtaajuisia häiriöitä. Optimoitu magneettipiirin rakenne auttaa vähentämään kaapelin kapasitanssin vaikutusta, parantamaan lähdön aaltomuodon vakautta ja vähentämään suurtaajuista säteilyä, mikä tekee suodattimesta sopivan etäasennuksiin. Se tukee suojattuja kaapeleita 400 metriin asti ja suojaamattomia kaapeleita 300 metriin asti.
PWM-kytkentätoiminto voi aiheuttaa nopean jännitteen nousun ja korkeataajuisen jännityksen moottorin käämeissä. Lähtösuodatin auttaa vähentämään dv/dt-iskua ja jännitepiikkijännitystä, rajoittamaan kytkentäpulssien aiheuttamaa eristeen vanhenemista ja parantamaan yleistä moottorin palvelun luotettavuutta.
Monivaiheinen suodatusrakenne auttaa vaimentamaan korkeataajuista kytkentäkohinaa sekä yhteismuotoisia ja differentiaalisia häiriöitä. Tämä voi parantaa EMC-suorituskykyä ja vähentää häiriöitä järjestelmissä, joissa on herkät ohjaus- ja valvontalaitteet.
Suodatusrakenne kohdistuu ensisijaisesti korkeataajuisiin komponentteihin säilyttäen samalla moottorin normaalin toiminnan edellyttämän perustaajuusenergian. Tämä auttaa ylläpitämään vakaan moottorin vääntömomentin, minimoimaan lisähäviöitä ja tukemaan luotettavaa jatkuvaa toimintaa.
Kompakti rakenne tukee sekä pysty- että vaaka-asennusta ja sopii erilaisiin kaappiasetelmiin. Saatavilla on myös räätälöityjä jännite- ja virtaluokituksia tiettyjen teollisuussovellusten ja OEM-projektien vaatimusten täyttämiseksi.
Dufew Output Filter soveltuu sovelluksiin, joissa moottorikaapelin pituus ylittää 50 metriä, sekä erittäin tarkkoihin servotyöstölaitteisiin, monimoottorisiin synkronisiin käyttöjärjestelmiin ja tuotantolinjoihin, joissa on herkät tarkastuslaitteet. Se soveltuu myös nostureihin ja ruiskuvalulaitteisiin, jotka vaativat usein kiihdytystä ja jarrutusta.
Tyypillisiä käyttökohteita ovat teollisuusautomaatio, CNC-koneet, hissit, satamalaitteet, tekstiilikoneet, ruiskuvalukoneet ja testausjärjestelmät.
| Vertailumitta | Dufew Professional -lähtösuodatin | Tavallinen ulostulon suodatusratkaisu |
|---|---|---|
| Suodatusrakenne | Monivaiheinen suodatusrakenne PWM-kytkentähäiriöille | Yksinkertainen suodatusrakenne rajoitetulla taajuuden vaimennuksella |
| Pääsovellus | Moottoripuolen harmoninen vaimennus ja dv/dt jännityksen vähennys | Lähtöaaltomuodon perusparannus |
| Pitkän kaapelin ominaisuus | Tukee pitkän matkan moottorikaapelisovelluksia jopa 400 metrin suojattua kaapelia | Suorituskyky saattaa heikentyä, jos kaapelin etäisyyttä pidennetään |
| Moottorin suojaus | Auttaa vähentämään kytkentäjännitepulssien aiheuttamaa eristysrasitusta | Rajoitettu suoja suurtaajuuksilta jännityksiä vastaan |
| Järjestelmän integrointi | Soveltuu tarkkuus- ja teollisuuskäyttöjärjestelmiin | Käytetään pääasiassa yleisiin sovelluksiin |
Dufew Electric on erikoistunut teollisuuden tehoelektroniikkakomponentteihin, mukaan lukien suodattimet, reaktorit, jarruvastukset ja räätälöidyt sähköratkaisut.
Dufewilla on suunnittelukokemus magneettikomponenteista ja käyttöjärjestelmäsovelluksista, ja se tarjoaa räätälöityjä ratkaisuja eri jännitetasoille, virta-alueille ja asennusvaatimuksille.
Dufew'n tuotantokapasiteetti kattaa magneettisten komponenttien käsittelyn, tarkkuuskäämityksen, eristyskäsittelyn, sähköisten parametrien tarkastuksen ja suorituskyvyn testauksen, mikä varmistaa tasaisen tuotannon laadun ja luotettavan tuotteen suorituskyvyn.
Laadunvalvonta sisältää eristysvastuksen, dielektrisen kestävyyden, lämpötilan nousun, sähköisen suorituskyvyn ja ulkonäön tarkastukset. Jokainen vaihe on suunniteltu varmistamaan valmiiden tuotteiden sähköturvallisuus, toimintavakaus ja yleinen laatu.
Dufew tukee OEM-valmistusta, räätälöityjä suunnitelmia, teknistä dokumentaatiota ja sovellussuunnittelutukea erilaisten teollisten vaatimusten täyttämiseksi. Laatudokumentaatio sisältää ISO-laadunhallintasertifioinnin, CE-sertifioinnin ja tuotetestausraportit.
Dufew käyttää vientistandardin mukaisia pakkauksia varmistaakseen teollisuuden sähkökomponenttien turvallisen kuljetuksen.
Pakkausratkaisuja ovat mm.
- Kosteutta kestävä suoja
- Iskunkestävä kiinnitys
- Vahvistetut puukotelot suurille malleille
- Tuotteen tunnistetarrat
- Tekniset asiakirjat
Jokainen tuote tarkastetaan ennen toimitusta, jotta varmistetaan, että ne ovat asiakkaan vaatimusten mukaisia.
Lähtösuodatin kohdistuu pääasiassa korkeataajuisiin kytkentäkomponentteihin, PWM-häiriöihin ja sähkömagneettiseen kohinaan moottorin puolella. Lähtöreaktori pääasiassa vähentää jännitteen nousunopeutta, rajoittaa virran vaikutusta ja parantaa lähtöaaltomuotoja.
Vaativiin sovelluksiin sopiva ratkaisu riippuu kaapelin pituudesta, moottorityypistä ja EMC-vaatimuksista.
Kyllä. Vähentämällä invertterikytkennän synnyttämiä suurtaajuisia komponentteja se voi auttaa vähentämään sähkömagneettista tärinää ja parantamaan moottorin käyttöolosuhteita.
Pitkät kaapelit lisäävät hajautettua kapasitanssia ja voivat vahvistaa suurtaajuisia häiriöitä. Oikea suodatus auttaa vähentämään kaapeleihin liittyvää sähköistä rasitusta ja parantaa järjestelmän vakautta.
Kyllä. Dufew tarjoaa räätälöityjä ratkaisuja, mukaan lukien jänniteluokitus, virtakapasiteetti, suodatusominaisuudet, mitat ja asennusrakenne asiakkaan vaatimusten mukaan.
