Tarjoamme kattavan tuotevalikoiman, joka sisältää vastukset, jarruyksiköt, reaktorit, tehosuodattimet ja muuntajat sekä täydelliset räätälöintimahdollisuudet erilaisiin sovellusvaatimuksiin.
Invertterin jarruvastuskaappi on kriittinen komponentti, jota käytetään taajuusmuuttajan (VFD) regeneratiivisissa jarrutussovelluksissa.
Kun taajuusmuuttajalla ohjattu moottori hidastuu nopeasti, moottori voi siirtyä regeneratiiviseen toimintaan ja palauttaa sähköenergiaa vaihtosuuntaajan tasavirtaväylään. Tämä regeneroitu energia lisää tasavirtaväylän jännitettä.
Jos ylimääräistä energiaa ei voida vapauttaa tehokkaasti, invertterijärjestelmä voi kokea:
- DC-väylän ylijännitehälyttimet
- Invertterin odottamaton sammutus
- Jarrutushäiriö
- Vähentynyt laitteiden tehokkuus
- Mahdollinen tehomoduulien vaurioituminen

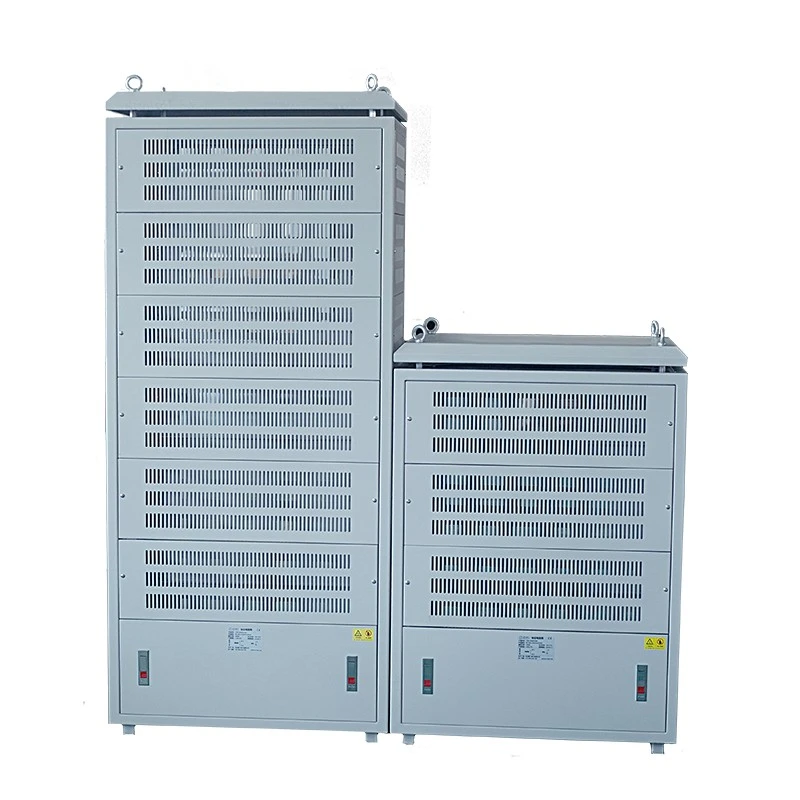

Dufew Electric Invertter Braking Resistor Cabinet toimii yhdessä jarruyksikön kanssa turvallisesti kuluttaakseen regeneroitua energiaa ja ylläpitääkseen vaihtosuuntaajan vakaan toiminnan.
Jarrutusprosessin aikana:
1. Moottori tuottaa regeneratiivista energiaa hidastuksen aikana.
2. Jarruyksikkö havaitsee kohonneen tasavirtaväylän jännitteen.
3. Jarruvastuskaappi on kytketty jarrupiiriin.
4. Vastus muuttaa sähköenergian lämpöenergiaksi.
5. Kaapin jäähdytysrakenne poistaa syntyneen lämmön.
Tämä hallittu energian hajautusprosessi auttaa ylläpitämään vakaata toimintaa toistuvien kiihdytysten, hidastusten ja hätäjarrutusjaksojen aikana.
Toisin kuin yleiskäyttöiset vastuskaapit, invertterijarruvastuskaappi vaatii tarkan sovituksen koko käyttöjärjestelmään.
Väärä vastuksen valinta voi johtaa:
- Riittämätön jarrutusmomentti
- Liian korkea vastuksen lämpötila
- Lyhentynyt käyttöikä
- Invertterin epävakaa toiminta
- Vähentynyt jarrutusteho
Dufew Electric arvioi todelliset työolosuhteet ennen jarruvastuskaapin suunnittelua.
Tärkeimmät valintaparametrit sisältävät:
| Valintatekijä | Vaikutus suunnitteluun |
|---|---|
| Invertterin jännite | Määrittää eristysvaatimukset ja vastuksen kokoonpanon |
| Moottorin teho | Määrittää energian absorptiokyvyn |
| Jarrutustaajuus | Vaikuttaa lämpösuunnitteluun ja vastuksen kapasiteettiin |
| Kuorman inertia | Määrittää regeneratiivisen energiatason |
| Jarrutusaika | Vaikuttaa ylikuormituskykyyn |
| Käyttömäärä | Määrittää jatkuvan tai jaksoittaisen toiminnan |
| Asennusympäristö | Vaikuttaa kaapin rakenteeseen ja jäähdytystapaan |
Teknisen valinnan avulla Dufew Electric tarjoaa jarruvastusratkaisuja, jotka on sovitettu todellisiin käyttötarpeisiin.
Raskaan teollisuuden laitteissa moottorit toimivat usein muuttuvissa kuormitusolosuhteissa.
Aikana:
- Nopea hidastus
- Hätäpysäytys
- Raskaan kuorman lasku
- Toistuvat käynnistys-pysäytysjaksot
moottori voi tuottaa merkittävää regeneratiivista energiaa.
Ilman tehokasta energian absorptiolaitetta tämä energia kertyy invertterin tasavirtaväylään ja aiheuttaa jännitteen nousua.
Dufew Electric Invertter Braking Resistor Cabinet tarjoaa hallitun purkausreitin muuttamalla regeneratiivisen sähköenergian lämmöksi.
Edut sisältävät:
- Pienempi tasavirtaväylän jännitteen vaihtelu
- Parannettu invertterin suojaus
- Vakaampi jarrutusteho
- Pienempi odottamaton sammutusriski
Dufew Electric käyttää modulaarisia aallotettuja vastuskokoonpanoja, jotka on suunniteltu erityisesti dynaamisiin jarrutussovelluksiin ja tarjoavat luotettavan energian absorptiokyvyn toistuvissa jarrutusolosuhteissa.
Poimutetuilla vastuselementeillä on suuri lämmönpoistopinta, korkea tehotiheys, vakaa vastuskyky ja soveltuvuus toistuviin jarrutusjaksoihin.
Kaappi integroi useita vastusmoduuleja luotettavien johtavien rakenteiden ja kuparikiskojen kautta. Jokainen vastuskerros on suunniteltu erillisillä sähköliitännöillä, erillisellä lämmönpoistotilalla, vahvistetuilla johtavilla rakenteilla ja lämpötilan valvontasuojauksella.
Modulaarinen rakenne tarjoaa useita etuja:
Useat vastusmoduulit jakavat jarrutusenergian tasaisesti vähentäen yksittäisten komponenttien lämpörasitusta ja ylläpitäen vakaata jarrutustehoa jatkuvan käytön aikana.
Vastuksen kapasiteettia voidaan räätälöidä moottorin tehon, jarrutustaajuuden, kuormitusominaisuuksien ja käyttösyklin vaatimusten mukaan.
Jos yksi vastusmoduuli vaatii tarkastusta tai vaihtoa, teknikot voivat huoltaa ongelmallisen osan vaihtamatta koko kaappia, mikä vähentää ylläpitoaikaa ja -kustannuksia.
Lämmönhallinta on yksi tärkeimmistä tekijöistä jarruvastuksen suunnittelussa. Toistuvien jarrutusjaksojen aikana liiallinen lämpötilan nousu voi aiheuttaa vastusarvon vaihtelua, heikentää jarrutustehoa, osien vanhenemista ja lyhentää käyttöikää.
Dufew Electric suunnittelee lämmönhallintaratkaisuja todellisten käyttöolosuhteiden mukaan. Kaappi voi sisältää optimoidut ilmavirtauskanavat, itsenäisen tuuletustilan, sivupoiston jäähdytysrakenteet, pakkojäähdytyspuhaltimet ja lämpötilasuojalaitteet.
Invertterihuoneissa ja kompakteissa sähköasennuksissa sivupoistojäähdytys auttaa vähentämään kuuman ilman kiertoa invertterilaitteiden ympärillä, parantamaan sähköhuoneen lämmönhallintaa ja estämään lämmön kerääntymisen ohjauskaappien lähelle.
Jäähdytysratkaisut voidaan räätälöidä jarrutustaajuuden, asennustilan, jatkuvan toiminnan vaatimusten ja ympäristöolosuhteiden mukaan.
Eri teollisuuskohteissa on erilaiset asennusrajoitukset. Dufew Electric tukee räätälöityjä kaappirakenteita asiakkaan vaatimusten ja käyttöolosuhteiden mukaan.
Lattiaasennus soveltuu sähkötiloihin, teollisuuden valvonta-alueisiin, laitehuoneisiin ja käyttöjärjestelmätiloihin.
Sen etuja ovat helppo huolto, vakaa asennusrakenne ja soveltuvuus suuriin voimajärjestelmiin.
Sivulle asennettu asennus soveltuu sovelluksiin, joissa asennustila on rajoitettu, integroidut laitejärjestelmät ja kompaktit sähköasetelmat.
Räätälöintivaihtoehtoja ovat kaapin mitat, kaapelin sisäänvientisuunta, asennusrakenne ja jäähdytyskokoonpano.
Dufew-jarruvastuskaapit on suunniteltu erityisesti taajuusmuuttajajarrujärjestelmiin, regeneratiiviseen energian absorptioon, moottorin hidastuvuuden hallintaan ja dynaamisiin jarrutussovelluksiin.
Järjestelmä tukee tehoalueita 20KW - 500KW ja käyttöjännite ≤3000V asti, joten se sopii keski- ja suuritehoisiin invertterisovelluksiin.
Kaappi käyttää vahvistettuja kuparikiskoja, ruostumattomasta teräksestä valmistettuja johtavia rakenteita ja optimoituja sisäisiä johdotusmalleja virransiirtokyvyn parantamiseksi, liitäntähäviöiden vähentämiseksi ja vakaan korkean kuormituksen ylläpitämiseksi.
Kaappiin voidaan integroida lämpötilasuojakytkimet, jäähdytystuulettimet, suojaliittimet ja räätälöidyt kotelorakenteet turvallisuuden ja luotettavuuden parantamiseksi pitkäaikaisen käytön aikana.
Dufew Electric Inverter Braking Resistor Cabinet -kaappia käytetään laajalti teollisuusjärjestelmissä, jotka edellyttävät luotettavaa regeneratiivisen energian ohjausta.
| Sovellus | Laitteet | Päävaatimus |
|---|---|---|
| Satamalaitteet | Nosturit, nostojärjestelmät | Toistuva jarrutus ja raskaan kuorman energian absorptio |
| Kaivosjärjestelmät | Kaivosnostimet, nostolaitteet | Korkean hitauskuorman ohjaus ja jatkuva toiminta |
| Hissijärjestelmät | Teollisuushissit, nostolavat | Toistuvat kiihdytys- ja jarrutusjaksot |
| Terästeollisuus | Valssaamot, raskaat käyttölaitteet | Korkeataajuinen regeneratiivinen jarrutus |
| Teollisuuden koneet | Suuret moottorijärjestelmät | Vakaa invertterin toiminta |
| Testausjärjestelmät | Moottorin testausalustat | Hallittu vastuksen kuormituksen absorptio |
| Parametri | Erittely |
|---|---|
| Tuotetyyppi | Invertterin jarruvastuskaappi |
| Sovellus | VFD regeneratiivinen jarrujärjestelmä |
| Vastuselementti | Aallotettu vastus |
| Tehoalue | 20KW-500KW |
| Käyttöjännite | ≤3000V |
| Vastusalue | 0,01Ω-1KΩ |
| Resistanssin tarkkuus | ±3 % / ±5 % / ±10 % |
| Suojausluokka | IP20/IP23 |
| Lämpötilakerroin | ≤300 ppm/℃ |
| Paloa hidastava luokka | UL94V-2 |
| Viitestandardi | GB-5792 |
Esimerkki: CRC 100KW 2.7R J
| Koodi | Kuvaus |
|---|---|
| CRC | Jarruvastuksen kaappi |
| 100 kW | Nimellisteho |
| 2.7R | Nimellisvastus |
| J | Resistanssitarkkuus (K=±10%, J=±5%, H=±3%) |
Ennen toimitusta Dufew Electric suorittaa sähköiset ja mekaaniset testaukset varmistaakseen tuotteen luotettavuuden.
| Testikohde | Testi kunto | Suorituskyky |
|---|---|---|
| Dielektrinen lujuus | 2500VAC/50Hz/60S | Vuotovirta ≤10mA |
| Eristysvastus | 1000VDC | ≥100MΩ |
| Lyhytaikainen ylikuormitus | 10 kertaa nimellisteho 5S | Ei näkyviä vaurioita |
| Pitkäaikainen kuormitusikä | Syklinen toiminta | >9000h |
| Kostean lämmön testi | 40℃±2 /90%-95%RH/100h | △R≤±(1 %R+0,05Ω) |
| Lämpötilasykli | -55 ℃, 55 ℃, 155 ℃ syklit | △R≤±(2 %R+0,05Ω) |
| Lämmönkestävyys | 350℃/2h | Ei ilmeisiä vaurioita |
Jokaisella VFD-jarrusovelluksella on erilaiset käyttöolosuhteet ja suorituskykyvaatimukset. Dufew Electric tarjoaa teknisiä arviointeja ja räätälöityjä ratkaisuja, jotka perustuvat tiettyihin järjestelmäparametreihin, asennusolosuhteisiin ja käyttöympäristöihin.
Jarruvastuksen kokoonpano on suunniteltu avainkäyttöjärjestelmän parametrien mukaan, mukaan lukien invertterin jännite, moottorin teho, jarrutustaajuus, jarrutusaika ja toimintajakso.
Asennusvaatimukset on harkittu huolellisesti kaapin oikean suunnittelun ja luotettavan toiminnan varmistamiseksi, mukaan lukien kaapin mitat, jäähdytysvaatimukset, sisä- tai ulkoympäristö ja kaapeliliitäntävaatimukset.
Erilaiset käyttöolosuhteet vaativat erilaisia jarrutusratkaisuja, kuten jatkuvaa jarrutusta, hätäpysähdyksiä ja toistuvia kiihdytys- tai hidastussovelluksia.
Näiden parametrien perusteella Dufew Electric suunnittelee sopivat jarruvastuskokoonpanot ja kaappirakenteet eri sovellusten vaatimusten mukaisesti.
Dufew Electric integroi vastuselementtien valmistuksen, kaapin kokoonpanon, lämpösuunnittelun, sähkötestauksen ja teknisen tuen tarjotakseen täydellisiä jarruvastusratkaisuja.
Tämä integroitu valmistuskyky auttaa varmistamaan tasaisen tuotteiden laadun komponentituotannosta lopulliseen toimitukseen.
Vastusten kokoonpanoprosessi sisältää aallotetun vastuselementin tuotannon, vastuksen tarkastuksen ja sähköliitäntöjen asennuksen vakaan suorituskyvyn varmistamiseksi.
Kaappiintegrointi sisältää vastuskerroksen asennuksen, kuparikiskon asennuksen, suojakomponenttien asennuksen ja jäähdytysjärjestelmän integroinnin luotettavaa toimintaa varten.
Jokaisen jarruvastuskaapin resistanssin tarkkuus, eristyskyky, sähköliitäntöjen luotettavuus ja mekaanisen kokoonpanon laatu tarkastetaan ennen toimitusta.
Dufew Electric noudattaa strukturoituja laadunhallintamenettelyjä varmistaakseen tuotteen tasaisen suorituskyvyn ja luotettavan toiminnan.
Laatuasiakirjoihin kuuluvat:
- ISO9001 laatujärjestelmän sertifiointi
- CE-sertifikaatti
- Tuotetestausraportit
- Tehdastarkastuspöytäkirja
Tekniset asiakirjat ja tarkastusraportit voidaan toimittaa projektikohtaisten vaatimusten mukaisesti.
Dufew Electric tarjoaa ammattimaisen teollisuuden sähkölaitteiden kuljetusvalmiuden varmistaen, että jokainen jarruvastuskaappi on asianmukaisesti suojattu kuljetuksen aikana ja valmis asennettavaksi toimituksen jälkeen.
Pakkausprosessi sisältää vientistandardin mukaiset puupakkaukset, kosteussuojat, sisäiset kiinnitysrakenteet ja tuotetunnisteet kuljetusturvallisuuden parantamiseksi.
Ennen toimitusta insinöörit vahvistavat tärkeät tiedot, kuten kaapin mitat, tuotteen painon, nostovaatimukset ja asennustiedot, jotka auttavat varmistamaan sujuvan asennuksen ja käyttöönoton asiakkaan tiloissa.
Moottorin hidastuksen aikana regeneratiivinen energia lisää invertterin tasavirtaväylän jännitettä. Jarruvastuksen kotelo imee ja muuntaa tämän ylimääräisen energian lämmöksi, mikä auttaa estämään invertterin ylijänniteviat ja ylläpitämään järjestelmän vakaata toimintaa.
Valinta riippuu useista tekijöistä, mukaan lukien invertterin jännite, moottorin teho, jarrutustaajuus, kuorman inertia, jarrutusaika, vastusarvo ja käyttösuhde. Nämä parametrit määrittävät sopivan vastuksen konfiguraation ja lämpörakenteen.
Kyllä. Dufew Electric suunnittelee jarruvastuskaapit sähköisten parametrien ja sovellusvaatimusten mukaan tiettyjen invertterimerkkien sijaan, mikä mahdollistaa yhteensopivuuden erilaisten VFD-järjestelmien kanssa.
Kyllä. Modulaarinen aallotettu vastusrakenne ja optimoitu lämmönhallintarakenne on kehitetty toistuviin kiihdytys- ja jarrutussykleihin, joten ne sopivat vaativiin teollisuussovelluksiin.
Kyllä. Dufew Electric tarjoaa räätälöityjä ratkaisuja eri järjestelmävaatimusten mukaan, mukaan lukien teholuokitus, vastusarvo, jännitetaso, kaapin mitat, jäähdytyssuunnittelu ja asennusrakenne.
Sopivan ratkaisun tarjoamiseksi asiakkaiden tulee toimittaa sovellustiedot, kuten invertterin jännite, moottorin teho, jarrutustaajuus, käyttösuhde, asennusympäristö ja vaadittu resistanssiarvo.
Kyllä. Dufew Electric tarjoaa teknisiä arviointeja, teknisiä asiakirjoja, testausraportteja ja räätälöityjä jarruvastusratkaisuja tukemaan erilaisia teollisuusprojekteja.
Erilaiset VFD-järjestelmät vaativat erilaisia jarruvastuksen kokoonpanoja. Dufew Electric tarjoaa räätälöityjä invertterin jarruvastuskaappiratkaisuja, jotka perustuvat invertterin parametreihin, moottorin ominaisuuksiin, jarrutusvaatimuksiin, asennusolosuhteisiin ja lämmönhallintatarpeisiin.
Ammattimaisen vastusten valmistuskyvyn, teknisen tuen ja täydellisten testausmenettelyjen avulla Dufew Electric auttaa teollisuusasiakkaita kehittämään luotettavia regeneratiivisia jarrujärjestelmiä, joiden suorituskyky on vakaa.
Ota yhteyttä Dufew Electriciin invertterisi ja sovellusvaatimustesi kanssa saadaksesi sopivan jarruvastuskaappiratkaisun.
