Tarjoamme kattavan tuotevalikoiman, joka sisältää vastukset, jarruyksiköt, reaktorit, tehosuodattimet ja muuntajat sekä täydelliset räätälöintimahdollisuudet erilaisiin sovellusvaatimuksiin.

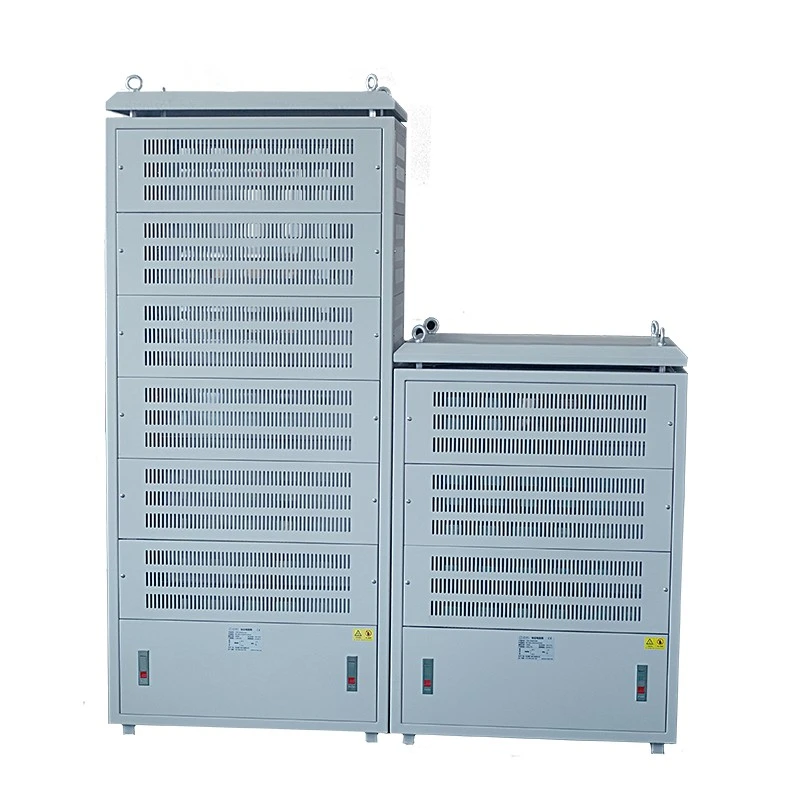

Dufew Electric Tubular Resistor Cabinet on suunniteltu ratkaisemaan nämä haasteet käyttämällä suljettuja ruostumattomasta teräksestä valmistettuja putkimaisia vastuselementtejä ydinlämmityskomponentteina.
Vastuslanka on kiedottu tarkasti ruostumattoman teräsputken sisään ja täytetty korkeatiheyksisellä magnesiumoksidieristemateriaalilla muodostaen tiiviin lämmitysrakenteen, jossa on:
- Parempi ympäristönsuojelu
- Parempi mekaaninen lujuus
- Vakaa vastustuskyky
- Tasainen lämmönjako
Useita putkimaisia vastuselementtejä kootaan vastuskerroksiksi ruostumattomasta teräksestä valmistettujen johtavien rakenteiden kautta, kun taas kuparikiskot yhdistävät jokaisen kerroksen muodostaen täydellisen suuritehoisen vastusjärjestelmän.
Kaappi tukee:
| Parametri | Erittely |
|---|---|
| Tehoalue | 20KW-500KW |
| Käyttöjännite | ≤3000V |
| Vastusalue | 0,01Ω-1KΩ |
| Resistanssin tarkkuus | ±3 % / ±5 % / ±10 % |
Dufew Electric tarjoaa räätälöityjä kokoonpanoja:
- Tehovaatimukset
- Vastusarvo
- Jännitteen taso
- Asennusympäristö
- Jäähdytysvaatimukset
- Kaapin mitat
Kosteus, pöly ja syövyttävät ympäristöt voivat vaikuttaa perinteisiin avoimiin vastuselementteihin pitkäaikaisen käytön aikana.
Dufew-putkimaiset vastuselementit käyttävät suljettua ruostumattomasta teräksestä valmistettua putkirakennetta suojaamaan sisäisiä vastusjohtoja ympäristöaltistumiselta.
Magnesiumoksidieristystäyte tarjoaa:
- Sähköeristys
- Tehokas lämmönjohtavuus
- Vakaa lämmönsiirto
- Vähentynyt kosteusvaikutus
Verrattuna paljaisiin vastusrakenteisiin, putkimaiset vastukset tarjoavat paremman luotettavuuden:
- Ulkoiluvälineet
- Rannikkosovellukset
- Raskaat teollisuusjärjestelmät
- Korkeapölyiset ympäristöt
| Vertailukohde | Putkimainen vastuskaappi | Perinteinen vastuksen rakenne |
|---|---|---|
| Ympäristönsuojelu | Suljettu ruostumaton teräsputki suojaa sisäosia | Herkempi kosteudelle, pölylle ja saastumiselle |
| Mekaaninen lujuus | Erittäin luja metalliputkirakenne tärinänkestävällä | Alempi suoja mekaanisia iskuja vastaan |
| Lämmönsiirto | Tasainen lämmönjohtavuus putkimaisen rakenteen kautta | Suurempi epätasaisen lämpenemisen riski |
| Palvelun vakaus | Soveltuu jatkuvaan teolliseen käyttöön | Suorituskykyyn vaikuttaa enemmän ympäristö |
| Tyypilliset sovellukset | Satamat, kaivos, kemiantehtaat, raskaat laitteet | Yleiset sisäsovellukset |
Sovelluksiin, jotka vaativat vakaata toimintaa ankarissa olosuhteissa, putkimainen vastustekniikka tarjoaa luotettavamman ratkaisun.
| Vaatimus | Suositeltu kokoonpano |
|---|---|
| Ulkoasennus | Tiivistetty putkimainen vastus parannetulla suojarakenteella |
| Korkea kosteusympäristö | Ruostumattomasta teräksestä valmistettu putkimainen elementti kosteutta hylkivällä rakenteella |
| Raskaat tärinälaitteet | Vahvistettu kaappirakenne ja mekaaninen suojaus |
| Jatkuva toiminta | Optimoitu ilmavirran ja lämmönhallintasuunnittelu |
| Räätälöity vastusvaatimus | Useita putkimaisia vastusyhdistelmiä |
Raskaat teollisuuden laitteet, mukaan lukien nosturit, kaivosjärjestelmät ja suuret käyttöjärjestelmät, toimivat usein jatkuvan tärinän ja mekaanisen rasituksen alaisena. Dufew putkimaiset vastuselementit on suunniteltu ruostumattomasta teräksestä valmistetulla putkirakenteella, integroiduilla tiivistetyillä rakenteilla ja vahvalla mekaanisella suojauksella parantamaan kestävyyttä vaativissa ympäristöissä.
Tämä vankka rakenne auttaa vähentämään laitteiden tärinän, mekaanisen vaikutuksen ja kuljetusrasituksen aiheuttamia vikoja, mikä tekee siitä sopivan sovelluksiin, joissa vaaditaan pitkää käyttöikää ja toimintavarmuutta.
Epätasainen lämpötilan jakautuminen voi nopeuttaa vastuksen ikääntymistä ja vaikuttaa vastuksen vakauteen pitkäaikaisen käytön aikana. Putkimainen vastusrakenne parantaa lämmön suorituskykyä korkean lämmönjohtavuuden metalliputkien, magnesiumoksidilämmönsiirtomateriaalien ja optimoitujen ilmavirtausjärjestelyjen ansiosta.
Kaapin sisällä jokainen vastuskerros on suunniteltu erillisellä ilmavirtaustilalla lämmön kertymisen vähentämiseksi ja tasaisemman lämpötilan jakautumisen saavuttamiseksi, mikä auttaa säilyttämään vakaat vastusarvot jatkuvan käytön aikana.
Dufew Tubular Resistor Cabinet ottaa käyttöön kerrostetun vastuskokoonpanon huoltotehokkuuden ja järjestelmän luotettavuuden parantamiseksi.
Jokainen vastuskerros sisältää itsenäiset johtavat liitännät, erilliset ilmavirtausreitit ja lämpötilan valvonnan helpottamaan vian eristämistä ja yksinkertaisempaa huoltoa.
Kun yksi vastusosa vaatii tarkastusta, moduulia voidaan huoltaa ilman, että koko kaappia irrotetaan, mikä auttaa vähentämään laitteiden seisokkeja.
Täysin tiivistetty metalliputkirakenne suojaa kosteutta, pölyä ja öljyn lialta, joten se sopii vaativiin teollisuusympäristöihin.
Korkeatiheyksisen magnesiumoksidieristeen käyttö parantaa lämmönjohtavuutta, vähentää ylikuumenemisriskiä ja tukee vastuksen vakaata suorituskykyä jatkuvan käytön aikana.
Ruostumattomasta teräksestä valmistetun putkirakenteen ja parannetun tärinänkestävyyden ansiosta vastusrakenne sopii raskaaseen teollisuuslaitteisiin ja ankariin käyttöolosuhteisiin.
Useita putkimaisia vastusyhdistelmiä voidaan konfiguroida sovellusvaatimusten mukaan, ja ne tukevat jopa 500 kW:n tehokapasiteettia ja mukautettuja vastusarvoja.
Kaappi on saatavana vakiosuojausluokilla IP20/IP23, kun taas korkeammat suojaustasot voidaan tarjota erityisten projektivaatimusten mukaan.
Dufew Electric Tubular Resistor Cabinet on suunniteltu teollisuusjärjestelmiin, jotka vaativat luotettavaa vastuksen suorituskykyä vaativissa käyttöolosuhteissa.
| Sovellus | Tyypilliset varusteet | Ympäristöhaasteet | Putkimaisen vastuksen edut |
|---|---|---|---|
| Satama- ja merilaitteet | Satamanosturit, nostojärjestelmät, rannikkolaitteet | Suolasumu, kosteus, tärinä | Korroosionkestävyys ja mekaaninen kestävyys |
| Kaivoslaitteet | Nostojärjestelmät, raskaat käyttölaitteet | Pöly, tärinä, jatkuva toiminta | Tiivistetty rakenne ja vakaa suorituskyky |
| Kemianteollisuus | Tuotantolinjat, teolliset käyttöjärjestelmät | Kosteus ja saastuminen | Parempi ympäristönsuojelu |
| Energian varastoinnin testaus | Ulkona toimivat testausasemat, sähköjärjestelmät | Lämpötilan muutokset ja pitkä käyttöikä | Vakaa lämpöteho |
| Parametri | Erittely |
|---|---|
| Tuotetyyppi | Putkimainen vastuskaappi |
| Lämmityselementti | Ruostumattomasta teräksestä valmistettu putkimainen vastus |
| Tehoalue | 20KW-500KW |
| Käyttöjännite | ≤3000V |
| Vastusalue | 0,01Ω-1KΩ |
| Resistanssin tarkkuus | ±3 % / ±5 % / ±10 % |
| Suojausluokka | IP20/IP23 |
| Lämpötilakerroin | ≤300 ppm/℃ |
| Paloa hidastava luokka | UL94V-2 |
| Viitestandardi | GB-5792 |
Esimerkki: CRC 100KW 2.7R J
| Koodi | Kuvaus |
|---|---|
| CRC | Putkimainen vastuskaappi |
| 100 kW | Nimellisteho |
| 2.7R | Nimellisvastus |
| J | Resistanssitarkkuus (K=±10%, J=±5%, H=±3%) |
Dufew Electric suorittaa sähköisen ja mekaanisen tarkastuksen varmistaakseen tuotteen luotettavan suorituskyvyn ennen toimitusta.
| Testikohde | Testi kunto | Suorituskyky |
|---|---|---|
| Dielektrinen lujuus | 2500VAC/50Hz/60S | Vuotovirta ≤10mA |
| Eristysvastus | 1000VDC | ≥100MΩ |
| Lyhytaikainen ylikuormitus | 10 kertaa nimellisteho 5S | Ei näkyviä vaurioita |
| Pitkäaikainen kuormitusikä | Kierrä toiminta | >9000h |
| Kostean lämmön testi | 40℃±2 / 90%-95%RH /100h | △R≤±(1 %R+0,05Ω) |
| Lämpötilasykli | -55 ℃, 55 ℃, 155 ℃ syklit | △R≤±(2 %R+0,05Ω) |
| Lämmönkestävyys | 350℃/2h | Ei ilmeisiä vaurioita |
| Testikohde | Kunto | Suorituskyky |
|---|---|---|
| Terminaalin vahvuus | 45N/30S | Ei löysyyttä |
| Tärinänkestävyys | 5-200Hz,1g,98m/S² | Ei rakenteellisia vaurioita |
Ennen putkimaisen vastuskaapin valitsemista asiakkaiden tulee harkita käyttöympäristöä, sähkövaatimuksia ja asennusolosuhteita varmistaakseen, että vastuskokoonpano vastaa todellista sovellusta.
Valinnassa tulee ottaa huomioon asennuspaikka, kosteusolosuhteet, pöly- tai syövytysaltistus sekä tärinävaatimukset luotettavan toiminnan varmistamiseksi erilaisissa teollisuusolosuhteissa.
Sopivan vastuskonfiguraation määrittämiseksi tarvitaan tärkeimmät sähköiset parametrit, mukaan lukien nimellisteho, käyttöjännite, resistanssiarvo ja toimintajakso.
Kaapin mitat, jäähdytysmenetelmä, kaapelin liitäntäsuunta ja huoltotila tulee ottaa huomioon oikean asennuksen ja kätevän toiminnan saavuttamiseksi.
Dufew Electric arvioi nämä parametrit ja suosittelee sopivia putkimaisia vastuskokoonpanoja todellisten käyttöolosuhteiden perusteella.
Dufew Electric on ammattimainen tehoelektroniikan komponenttien valmistaja Kiinassa, joka integroi vastusten valmistuksen, kotelon kokoonpanon, sähkötestauksen ja räätälöidyn teknisen tuen tarjotakseen luotettavia teollisia vastusratkaisuja.
Valmistusprosessi sisältää tarkkuusvastuslangan käämityksen, magnesiumoksiditäytön, ruostumattomasta teräksestä valmistetun putken tiivistyksen, sähköisen suorituskyvyn testauksen ja kaapin integroinnin tuotteen vakaan suorituskyvyn varmistamiseksi.
Tarkkuuskäämitekniikka varmistaa tarkat vastusarvot ja tasaisen sähköisen suorituskyvyn.
Korkealaatuinen magnesiumoksiditäyte tarjoaa sähköeristyksen ja tehokkaan lämmönjohtavuuden vakaan toiminnan takaamiseksi.
Suljettu ruostumattomasta teräksestä valmistettu putkirakenne parantaa mekaanista lujuutta ja suojaa ankaria teollisuusympäristöjä vastaan.
Testausmenettelyt varmistavat vastuksen tarkkuuden, eristyksen suorituskyvyn ja toimintavarmuuden ennen lopullista kokoonpanoa.
Kaappiintegrointi sisältää vastuskerroksen asennuksen, johtavan liitäntäkokoonpanon, lämpötilasuojan asennuksen ja täydellisen rakennekokoonpanon.
Ennen toimitusta jokainen kaappi tarkastetaan resistanssiarvon tarkkuuden, sähköliitäntöjen luotettavuuden, mekaanisen kokoonpanon laadun ja tuotteen vaatimustenmukaisuuden suhteen.
Dufew Electric noudattaa strukturoituja laadunvalvontamenettelyjä varmistaakseen tuotteen luotettavan suorituskyvyn ja yhdenmukaiset valmistusstandardit.
Laatuasiakirjoihin kuuluvat ISO9001-laatujärjestelmän sertifiointi, CE-sertifiointi, tuotetestausraportit ja tehtaan tarkastustiedot.
Tekniset asiakirjat ja laaturaportit voidaan toimittaa projektikohtaisten vaatimusten mukaisesti.
Dufew Electric valmistaa putkimaiset vastuskaapit teollisuuden kuljetusvaatimusten mukaisesti varmistaakseen turvallisen toimituksen ja sujuvan asennuksen.
Pakkaukset sisältävät vientistandardin mukaiset pakkaukset, kosteussuojan, sisäiset vahvistukset ja tuotetunnisteet.
Ennen toimitusta insinöörit vahvistavat tärkeät tiedot, kuten kaapin mitat, painon, nostopisteet ja asennusvaatimukset tehokkaan asennuksen tukemiseksi toimituksen jälkeen.
Putkivastukset käyttävät tiivistettyä ruostumatonta teräsrakennetta, joka suojaa paremmin kosteutta, pölyä, korroosiota ja tärinää vastaan, joten ne sopivat vaativiin teollisuusympäristöihin.
Kyllä. Suojauskokoonpano, kaapin rakenne ja jäähdytyssuunnittelu voidaan räätälöidä erilaisten asennusolosuhteiden ja ympäristövaatimusten mukaan.
Kyllä. Dufew Electric tukee tehon, vastuksen, jännitteen, kaapin mittojen ja asennusrakenteiden räätälöimistä erityisten sovellusvaatimusten mukaan.
Sitä käytetään yleisesti satamissa, kaivoslaitteissa, kemian tuotantojärjestelmissä, raskaissa koneissa, energian varastointitestauslaitoksissa ja muissa teollisissa sovelluksissa.
Suljettu ruostumattomasta teräksestä valmistettu putki suojaa sisäosia ja tarjoaa samalla vakaan lämmönsiirron, vahvan mekaanisen suojan ja luotettavan suorituskyvyn ankarissa käyttöolosuhteissa.
Kyllä. Suunnittelu tukee jatkuvaa teollista toimintaa optimoidun lämmönhallinnan, ilmavirran suunnittelun ja luotettavan komponenttisuojauksen ansiosta.
Asiakkaiden tulee toimittaa tärkeimmät sovelluksen tiedot, mukaan lukien teho, jännite, resistanssiarvo, käyttöympäristö, käyttösuhde ja asennusvaatimukset.
Kyllä. Tekniset tiedot, testauspöytäkirjat ja laatuasiakirjat voidaan toimittaa erityisten projektivaatimusten mukaan.
Tubular Resistor Cabinet on räätälöity vastusratkaisu, joka on suunniteltu erilaisiin sähkö- ja ympäristövaatimuksiin.
Dufew Electric tarjoaa ratkaisuja, jotka perustuvat teholuokitukseen, jännitevaatimuksiin, vastuskokoonpanoon, käyttöympäristöön ja asennusolosuhteisiin.
Lähetä projektisi vaatimukset ja Dufew Electricin insinöörit suosittelevat sopivaa vastuskokoonpanoa ja kaappirakennetta.
