Tarjoamme kattavan tuotevalikoiman, joka sisältää vastukset, jarruyksiköt, reaktorit, tehosuodattimet ja muuntajat sekä täydelliset räätälöintimahdollisuudet erilaisiin sovellusvaatimuksiin.
Suuret teollisuuslaitteet tuottavat usein paljon sähköenergiaa käytön aikana, mikä vaatii luotettavia vastusjärjestelmiä energian turvalliseen hallintaan.

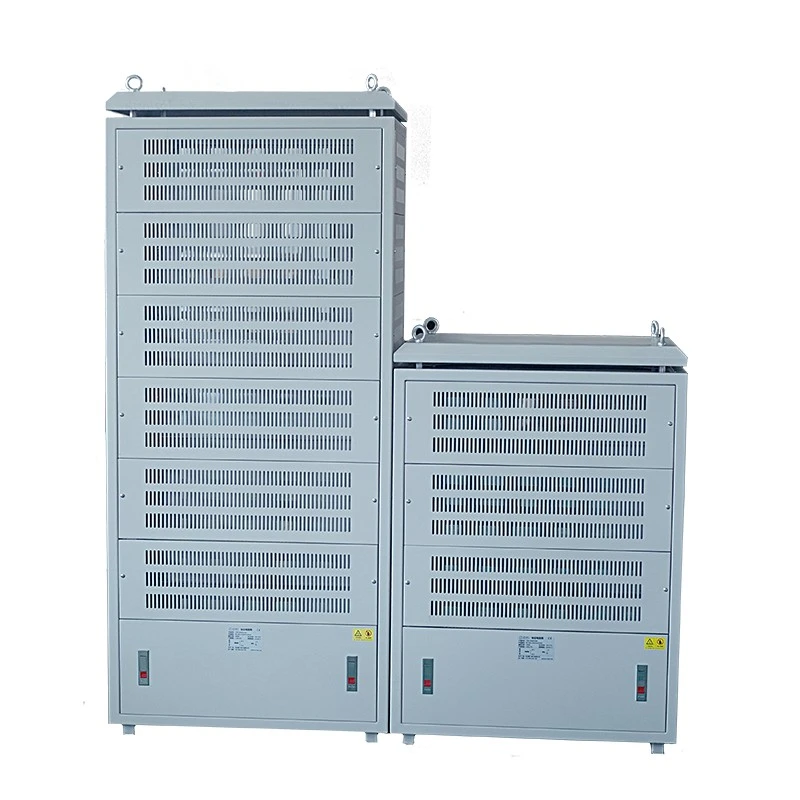

Dufew Electric High Power Resistor Cabinet yhdistää useita vastuselementtejä täydelliseksi kaappijärjestelmäksi ruostumattomasta teräksestä valmistettujen johtavien liitäntöjen ja kuparikiskojen kautta.
Kaappi on suunniteltu:
- Tehokas energianhäviö
- Suurivirtakäyttö
- Teollisuuden vastustuskuormitussovellukset
- Räätälöidyt vastusratkaisut
Toisin kuin tavalliset vastuslaatikot, jotka on suunniteltu pienille ja keskisuurille tehosovelluksille, tässä kaapissa on modulaarinen monikerroksinen rakenne, mikä mahdollistaa suuremman tehokapasiteetin, helpomman huollon ja joustavan konfiguroinnin.
Saatavilla olevat tekniset tiedot:
- Tehoalue: 20KW-500KW
- Käyttöjännite: ≤3000V
- Vastusalue: 0,01Ω-1KΩ
- Resistanssin tarkkuus: ±3 % / ±5 % / ±10 %
Dufew Electric tarjoaa räätälöityjä ratkaisuja laitteiden tehon, käyttösuhteen, asennusympäristön ja sähkövaatimusten mukaan.
| Parametri | Erittely |
|---|---|
| Tuotetyyppi | Suuritehoinen vastuskaappi |
| Tehoalue | 20KW-500KW |
| Käyttöjännite | ≤3000V |
| Vastusalue | 0,01Ω-1KΩ |
| Resistanssin tarkkuus | ±3 % / ±5 % / ±10 % |
| Suojausluokka | IP20/IP23 |
| Lämpötilakerroin | ≤300 ppm/℃ |
| Paloa hidastava luokka | UL94V-2 |
| Viitestandardi | GB-5792 |
Dufew Electric tarjoaa räätälöityjä vastuskaappiratkaisuja, jotka perustuvat tärkeimpiin sovellusvaatimuksiin, mukaan lukien tehokapasiteetti, käyttöjännite, resistanssiarvo, käyttösuhde, jäähdytysolosuhteet, asennusympäristö ja kaapin mitat.
Teollisuuslaitteet vaativat vastusjärjestelmiä, jotka kestävät toistuvaa käyttöä, suuria lämpökuormituksia ja vaativia työolosuhteita. Dufew Electric suunnittelee ratkaisuja vastaamaan näihin haasteisiin ja varmistamaan vakaan suorituskyvyn suuritehoisissa sovelluksissa.
Laitteet, kuten moottorit, käyttölaitteet ja nostojärjestelmät, voivat tuottaa ylimääräistä sähköenergiaa jarrutuksen tai käytön aikana. Ilman tehokasta resistanssin hallintaa tämä energia voi johtaa jännitteen vaihteluihin, järjestelmän epävakauteen, laitteiden suojauksen aktivoitumiseen ja toiminnan tehokkuuden heikkenemiseen.
Suuritehoiset vastussovellukset tuottavat merkittävää lämpöä käytön aikana. Ilman asianmukaista lämpösuunnittelua liiallinen lämpötilan nousu voi aiheuttaa epätasaisen lämpötilan jakautumisen, vastusarvon poikkeaman, komponenttien kiihtymisen ja käyttöiän lyhenemisen.
Eri teollisuusprojektit vaativat erilaisia teholuokituksia, vastusarvoja, jännitetasoja, asennusrakenteita ja jäähdytysmenetelmiä tiettyjen käyttöolosuhteiden täyttämiseksi.
Dufew Electric suunnittelee vastuskaapit todellisten käyttötarpeiden mukaan tarjoamalla räätälöityjä ratkaisuja vain vakiomallien sijaan.
Dufew Electric High Power Resistor Cabinetin suuri etu on kyky valita sopivat vastuselementit sovellusvaatimusten mukaan.
Kaappi voi integroida erilaisia vastustekniikoita:
| Vastuselementin tyyppi | Ominaisuudet | Tyypilliset sovellukset |
|---|---|---|
| Aallotettu vastuselementti | Suuri tehotiheys, tehokas lämmönpoisto, sopii suureen energian imeytymiseen | Jarrujärjestelmät, teollisuuskäytöt, raskaat koneet |
| Putkimainen vastuselementti | Tiivistetty rakenne, kosteudenkestävyys, vahva mekaaninen kestävyys | Ulkovarusteet, satamat, kaivosjärjestelmät |
| Alumiininen vastuselementti | Kompakti rakenne, hyvä suojaus, joustava asennus | Teollisuuden ohjausjärjestelmät, kompaktit vastussovellukset |
Tämän modulaarisen rakenteen ansiosta asiakkaat voivat saada sopivan vastuskokoonpanon ilman koko järjestelmän uudelleensuunnittelua.
Suuritehoisissa teollisissa sovelluksissa sähköliitäntöjen luotettavuus vaikuttaa suoraan järjestelmän vakauteen ja pitkän aikavälin toimintakykyyn. Dufew Electric High Power Resistor Cabinet on suunniteltu vahvistetuilla sähkörakenteilla tukemaan vaativia käyttöolosuhteita.
Kaapissa käytetään ruostumattomasta teräksestä valmistettuja johtavia rakenteita, kuparisia virtakiskoliitäntöjä, luotettavia sisäisiä johdotusjärjestelyjä ja sähköeristystä vastusosien välillä vakaan virransiirron varmistamiseksi.
Tämä muotoilu auttaa vähentämään liitäntävastusta, parantamaan virransiirtokykyä ja ylläpitämään vakaata toimintaa suuren kuormituksen olosuhteissa.
Useita vastusmoduuleja voidaan yhdistää erilaisiin tehovaatimuksiin, mikä mahdollistaa joustavan konfiguroinnin sovellusolosuhteiden mukaan.
Modulaarinen rakenne tarjoaa räätälöidyn tehokapasiteetin, säädettävät vastusarvot, helpomman muokkauksen tulevaisuudessa ja soveltuvuuden erilaisiin käyttösykleihin.
Suuritehoiset vastukset tuottavat huomattavaa lämpöä käytön aikana. Tehokas lämmönhallinta on välttämätöntä vakaan vastuksen ylläpitämiseksi ja käyttöiän pidentämiseksi.
Dufew Electric optimoi lämmönpoiston itsenäisen ilmavirran suunnittelun, räätälöityjen jäähdytysratkaisujen ja integroidun lämpötilasuojauksen avulla.
Jokaisessa vastusosassa on oma ilmavirtaustila lämmönpoistotehokkuuden parantamiseksi, lämmön kertymisen vähentämiseksi ja tasaisen käyttölämpötilan ylläpitämiseksi.
Erilaisten sovellusvaatimusten mukaan jäähdytysmenetelmiä voivat olla luonnollinen ilmajäähdytys, pakkoilmajäähdytys ja räätälöidyt ilmanvaihtorakenteet.
Kaappi voi integroida lämpötilan valvonta- ja suojakomponentit ylikuumenemisen estämiseksi, käyttöturvallisuuden parantamiseksi ja vastuksen käyttöiän pidentämiseksi.
Teollisuusasiakkaat tarvitsevat laitteita, jotka tarjoavat luotettavan suorituskyvyn ja mahdollistavat kätevän huollon. Dufew Electric High Power Resistor Cabinet käyttää modulaarista sisäistä rakennetta tarkastusten ja huollon yksinkertaistamiseksi.
Jokainen vastusosa sisältää erilliset sähköliitännät, erilliset asennusrakenteet, selkeät huoltomahdollisuudet ja yksilölliset suojausmallit.
Jos vastusosa vaatii tarkastusta, teknikot voivat huoltaa asianomaisen moduulin vaihtamatta koko kaappia, mikä auttaa vähentämään huolto- ja seisonta-aikoja.
Itsenäiset vastusosat auttavat eristämään mahdolliset viat ja parantamaan järjestelmän yleistä luotettavuutta jatkuvan käytön aikana.
Modulaarinen rakenne mahdollistaa lisävastuskapasiteetin huomioon ottamisen tulevien järjestelmäpäivitysten yhteydessä, mikä tarjoaa enemmän joustavuutta sovellusvaatimusten muuttumiseen.
Dufew Electric High Power Resistor Cabinet -kaappia käytetään aloilla, jotka vaativat luotettavia vastusratkaisuja energian imeytymiseen, testaukseen ja tehonsäätöön.
| Sovellus | Tyypilliset varusteet | Tärkeimmät vaatimukset | Dufew ratkaisu |
|---|---|---|---|
| Teolliset käyttöjärjestelmät | Taajuusmuuttajat, servojärjestelmät, moottorin ohjauslaitteet | Energian absorptio jarrutuksen aikana ja toiminnan vakaus | Tehokkaat vastusmoduulit mukautetulla vastuskonfiguraatiolla |
| Raskaat nostolaitteet | Satamanosturit, torninosturit, nostojärjestelmät | Toistuvat jarrutusjaksot ja suuret energiakuormat | Kestävä vastuskaappirakenne toistuvaan käyttöön |
| Kaivoslaitteet | Nostojärjestelmät, raskaat käyttölaitteet | Tärinänkestävyys ja jatkuva toiminta | Vankka rakenne luotettavalla lämpösuorituskyvyllä |
| Valmistuslaitteet | Valssaamot, ruiskuvalukoneet, tekstiilikoneet | Vakaa vastustuskyky tuotannon aikana | Räätälöity vastuksen konfiguraatio teollisuusolosuhteisiin |
| Tehon testausjärjestelmät | Laitteiden testausalustat, sähköiset testausjärjestelmät | Hallittu sähköinen kuormitus ja luotettavuuden tarkastus | Joustavia suuritehoisia kuormitusratkaisuja |
Suuritehoisen vastuskaapin valinta vaatii enemmän kuin vain nimellistehon valitsemista. Dufew Electric arvioi täydellisen käyttöympäristön ja sovellusvaatimukset ennen sopivan kokoonpanon suosittelemista.
Valintaprosessissa otetaan huomioon tärkeimmät sähköiset parametrit, mukaan lukien nimellisteho, käyttöjännite, resistanssiarvo, virtavaatimukset ja käyttösuhde, jotta varmistetaan, että vastuskaappi vastaa järjestelmävaatimuksia.
Käyttöolosuhteilla on myös tärkeä rooli kokoonpanon valinnassa. On otettava huomioon sellaiset tekijät kuin jatkuva tai ajoittainen toiminta, työtaajuus, kuormituksen kesto ja energian absorptiovaatimukset.
Asennusympäristö vaikuttaa kaapin rakenteeseen ja jäähdytyssuunnitteluun. Tärkeitä näkökohtia ovat sisä- tai ulkoasennus, käytettävissä oleva asennustila, jäähdytysolosuhteet, altistuminen pölylle tai kosteudelle ja huoltovaatimukset.
Näiden tekijöiden perusteella Dufew Electric tarjoaa sopivat vastuselementit, kaappirakenteet ja lämmönhallintamallit erilaisten teollisten sovellusten vaatimusten täyttämiseksi.
| Parametri | Erittely |
|---|---|
| Tuotetyyppi | Suuritehoinen vastuskaappi |
| Vastuselementin vaihtoehdot | Aallotettu / putkimainen / alumiinikoteloitu |
| Tehokapasiteetti | 20KW-500KW |
| Käyttöjännite | ≤3000V |
| Vastusalue | 0,01Ω-1KΩ |
| Resistanssin tarkkuus | ±3 % / ±5 % / ±10 % |
| Suojausluokka | IP20/IP23 |
| Lämpötilakerroin | ≤300 ppm/℃ |
| Paloa hidastava luokka | UL94V-2 |
| Vakio | GB-5792 |
Esimerkki: CRC 100KW 2.7R J
| Koodi | Kuvaus |
|---|---|
| CRC | Suuritehoinen vastuskaappi |
| 100 kW | Nimellisteho |
| 2.7R | Nimellisvastus |
| J | Resistanssitarkkuus (K=±10%, J=±5%, H=±3%) |
Luotettavan toiminnan varmistamiseksi ennen toimitusta Dufew Electric suorittaa sähköisiä ja mekaanisia tarkastuksia.
| Testikohde | Testi kunto | Suorituskyky |
|---|---|---|
| Dielektrinen lujuus | 2500VAC/50Hz/60S | Vuotovirta ≤10mA |
| Eristysvastus | 1000VDC | ≥100MΩ |
| Lyhytaikainen ylikuormitus | 10 kertaa nimellisteho 5S | Ei näkyviä vaurioita |
| Pitkäaikainen kuormitusikä | Kierrä toiminta | >9000h |
| Kostean lämmön testi | 40℃±2 / 90%-95%RH /100h | △R≤±(1 %R+0,05Ω) |
| Lämpötilasykli | -55 ℃, 55 ℃, 155 ℃ syklit | △R≤±(2 %R+0,05Ω) |
| Lämmönkestävyys | 350℃/2h | Ei ilmeisiä vaurioita |
| Testikohde | Kunto | Suorituskyky |
|---|---|---|
| Terminaalin vahvuus | 45N/30S | Ei löysyyttä |
| Tärinänkestävyys | 5-200Hz,1g,98m/S² | Ei rakenteellisia vaurioita |
Dufew Electric integroi vastuskomponenttien valmistuksen, kotelon kokoonpanon, lämpösuunnittelun, sähkötestauksen ja räätälöidyn teknisen tuen tarjotakseen täydellisiä tehovastusratkaisuja teollisiin sovelluksiin.
Tämä integroitu valmistuskyky auttaa varmistamaan tuotteiden yhdenmukaisuuden ja laadunvalvonnan koko prosessin ajan vastusten valinnasta ja tuotannosta lopulliseen toimitukseen.
Vastuksen kokoonpanoprosessi sisältää vastuselementin valinnan, resistanssiarvon tarkistamisen ja sähköliitäntöjen kokoonpanon vakaan sähköisen suorituskyvyn varmistamiseksi.
Kaappiintegrointi sisältää monikerroksisen vastuksen asennuksen, kuparikiskon asennuksen, suojakomponenttien asennuksen ja jäähdytysrakenteen integroinnin luotettavan toiminnan saavuttamiseksi suuritehoisissa olosuhteissa.
Ennen toimitusta jokainen kaappi tarkastetaan vastustarkkuuden, sähköeristyksen suorituskyvyn, liitäntöjen luotettavuuden, mekaanisen kokoonpanon laadun ja tuotteen vaatimustenmukaisuuden varmistamiseksi.
Dufew Electric noudattaa strukturoituja laadunhallintamenettelyjä varmistaakseen tuotteen vakaan suorituskyvyn ja luotettavan toiminnan koko käyttöiän ajan.
Laatuasiakirjoihin kuuluvat:
- ISO9001 laatujärjestelmän sertifiointi
- CE-sertifikaatti
- Tuotetestausraportit
- Tehdastarkastuspöytäkirja
Tekniset asiakirjat ja tarkastusraportit voidaan toimittaa projektikohtaisten vaatimusten mukaisesti.
Teollisina laitteina High Power Resistor Cabinet -kaapit vaativat luotettavan kuljetusvalmiuden varmistaakseen tuoteturvallisuuden kuljetuksen aikana ja sujuvan asennuksen toimituksen jälkeen.
Dufew Electric tarjoaa vientistandardin mukaisia pakkausratkaisuja, kuten kosteussuojan, sisäiset vahvistusrakenteet ja tuotetunnisteet parantamaan kuljetusvarmuutta.
Ennen toimitusta insinöörit vahvistavat keskeiset tiedot, kuten kaapin mitat, tuotteen painon, nostovaatimukset ja asennustiedot, jotta asiakkaat voivat suorittaa asennuksen tehokkaasti toimituksen jälkeen.
High Power Resistor Cabinet -kaappia käytetään suuren tehon energian absorptioon, sähköisen kuormituksen simulointiin, virranrajoitukseen ja erilaisiin teollisiin vastussovelluksiin, joissa tarvitaan luotettavaa tehonsäätöä.
Dufew Electric -ratkaisut tukevat tehoja 20–500 kW ja ne voidaan konfiguroida asiakkaan erityisvaatimusten mukaan.
Kyllä. Erilaiset vastuselementit, mukaan lukien aallotetut, putkimaiset ja alumiinikoteloiset vastustyypit, voidaan valita käyttöolosuhteiden ja suorituskykyvaatimusten mukaan.
Kyllä. Dufew Electric tarjoaa räätälöityjä ratkaisuja tehon, resistanssin, jännitetason, kaapin mittojen, jäähdytyssuunnittelun ja muiden sovellusvaatimusten perusteella.
Kaappi käyttää optimoitua ilmavirtasuunnittelua, oikeaa vastuskerrosjärjestelyä ja valinnaisia jäähdytysjärjestelmiä, jotka ylläpitävät vakaata lämpötehoa käytön aikana.
Asiakkaiden tulee toimittaa tärkeimmät sovellustiedot, mukaan lukien tarvittava teho, jännite, resistanssiarvo, käyttösuhde ja asennusympäristö, jotta Dufew Electric voi suunnitella sopivan ratkaisun.
Kyllä. Dufew Electric tarjoaa teknistä tukea, teknisiä asiakirjoja ja tuotetestaustietoja projektin erityisvaatimusten mukaisesti.
Erilaiset teolliset sovellukset vaativat erilaisia vastuskonfiguraatioita. Dufew Electric tarjoaa räätälöityjä ratkaisuja, jotka perustuvat tehovaatimuksiin, jänniteolosuhteisiin, vastuskokoonpanoon, käyttöympäristöön ja asennusvaatimuksiin.
Ammattimaisen valmistuskyvyn ja teknisen tuen avulla Dufew Electric auttaa asiakkaita kehittämään luotettavia teollisuusvastusratkaisuja erilaisiin tehosovelluksiin.
Ota yhteyttä Dufew Electriciin keskustellaksesi projektisi vaatimuksista ja saadaksesi sopivan teollisuusvastusratkaisun.
