Tarjoamme kattavan tuotevalikoiman, joka sisältää vastukset, jarruyksiköt, reaktorit, tehosuodattimet ja muuntajat sekä täydelliset räätälöintimahdollisuudet erilaisiin sovellusvaatimuksiin.

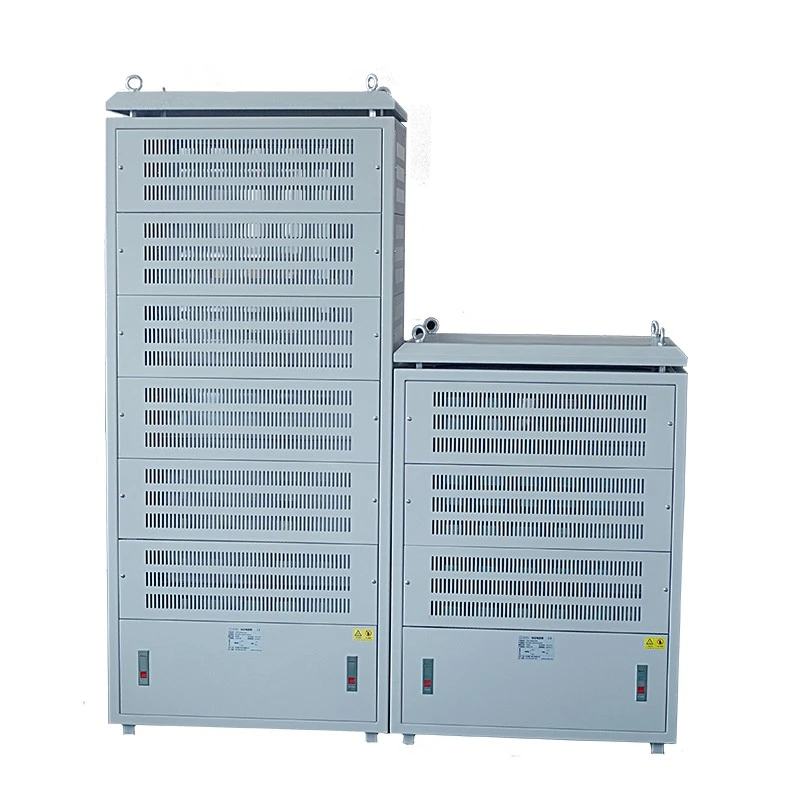

Dufew Electric Corrugated Resistor Cabinet on lattiaan asennettu suuritehoinen vastuskokoonpano, joka on suunniteltu sovelluksiin, jotka vaativat vakaata ja tehokasta sähköenergian hajauttamista.
Toisin kuin perinteiset vastuskotelot, kaapissa on modulaarinen monikerroksinen rakenne, jossa useita aallotettuja vastusyksiköitä on kytketty ruostumattomasta teräksestä valmistettujen johtavien kiskojen ja kuparikiskojen kautta. Tämä rakenne parantaa tehonlaajennuskykyä, lämmönjakoa, huoltotehokkuutta ja käyttövarmuutta.
Vastuskaappi tukee:
- Nimellisteho: 20KW-500KW
- Käyttöjännite: ≤3000V
- Vastusalue: 0,01Ω-1KΩ
- Mukautetut vastusarvot ja kaappikokoonpanot
- Luonnollinen jäähdytys tai pakotettu ilmajäähdytys
Corrugated Resistor Cabinet on suunniteltu teollisiin jarrujärjestelmiin, jotka vaativat korkean kapasiteetin energian imeytymistä ja vakaata toimintaa vaativissa työolosuhteissa. Teholtaan 20–500 kW, se soveltuu keski- ja korkeajänniteinvertterijärjestelmiin, toistuviin jarrutusjaksoihin ja korkean energian purkaussovelluksiin.
Vahvistettu kuparivirtakiskoliitäntä parantaa virransiirtokykyä ja vähentää sähköhäviöitä käytön aikana, mikä auttaa ylläpitämään luotettavaa suorituskykyä raskaissa ympäristöissä, kuten nosturien nostojärjestelmät, satamakäsittelylaitteet, kaivoskoneet, terästuotantolinjat ja suuret moottorikäyttöjärjestelmät.
Dufew Electric ottaa käyttöön modulaarisen monikerroksisen rakenteen parantaakseen järjestelmän luotettavuutta ja yksinkertaistaakseen huoltoa. Jokainen vastuskerros on suunniteltu itsenäisillä sähköliitännöillä, omistetuilla ilmavirtauskanavilla ja yksilöllisillä vianeristyskyvyllä, minkä ansiosta teknikot voivat tarkastaa tai vaihtaa tietyt osat vaikuttamatta koko järjestelmään.
Modulaarinen rakenne tarjoaa myös joustavia kapasiteetin laajentamisvaihtoehtoja, mikä mahdollistaa vastuksen kokoonpanon säätämisen eri tehovaatimusten, jarrutusjaksojen ja tulevien järjestelmäpäivitysten mukaan. Perinteisiin vastuskoteloihin verrattuna tämä rakenne auttaa vähentämään huoltoseisokkeja ja parantamaan laitteiden saatavuutta.
Aallotettu vastuselementti käyttää optimoitua käämirakennetta loisen induktanssin vähentämiseksi ja dynaamisen vasteen parantamiseksi nopean jarrutuksen aikana. Tämä muotoilu auttaa minimoimaan sähkömagneettisia häiriöitä, vähentämään jännitepiikkien vaikutusta ja tarjoamaan tasapainoisemman virranjaon invertteripohjaisissa käyttöjärjestelmissä.
Parannetun sähköisen vakauden ansiosta matala-induktanssirakenne sopii taajuusmuuttajakäyttöihin, regeneratiivisiin jarrujärjestelmiin ja suuritehoisiin moottorinohjaussovelluksiin, joissa tarvitaan nopeaa energian imeytymistä ja luotettavaa suojausta.
Tehokkaat vastusjärjestelmät tuottavat paljon lämpöä energiapurkauksen aikana, mikä tekee tehokkaasta lämmönhallinnasta välttämättömän jatkuvan toiminnan. Dufew Electric optimoi kaapin ilmavirtauskanavat ja lämmönpoistorakenteet säilyttääkseen vakaan lämpötilan pitkien jarrutusjaksojen aikana.
Jäähdytysjärjestelmä voidaan konfiguroida luonnollisella ilmanvaihdolla, pakotetulla ilmajäähdytyksellä teollisuuspuhaltimilla tai räätälöityillä jäähdytysratkaisuilla käyttösuhteen ja asennusolosuhteiden mukaan. Suuret ilmanvaihtokanavat, tasainen lämmönjako ja valinnaiset pölysuojarakenteet auttavat vähentämään paikallisia ylikuumenemisriskejä ja parantamaan pitkän aikavälin käyttövarmuutta.
Aallotettu vastuskaappi koostuu pääasiassa:
| Komponentti | Toiminto |
|---|---|
| Aaltopahvin käämivastus | Muuntaa sähköenergian lämpöenergiaksi |
| Johtava tanko ruostumattomasta teräksestä | Tarjoaa mekaanisen tuen ja sähköliitännät |
| Kupari virtakisko | Varmistaa korkean virran siirron |
| Kaappikotelo | Tarjoaa suoja- ja asennusrakenteen |
| Jäähdytysjärjestelmä | Poistaa käytön aikana syntyneen lämmön |
| Lämpötilasuojalaite | Estää ylikuumenemisvaurioita |
| Parametri | Erittely |
|---|---|
| Tuotetyyppi | Aallotettu vastuskaappi |
| Nimellisteho | 20KW-500KW |
| Käyttöjännite | ≤3000V |
| Vastusalue | 0,01Ω-1KΩ |
| Resistanssin tarkkuus | ±3 %, ±5 %, ±10 % |
| Suojausluokka | IP20 / IP23 Valinnainen |
| Lämpötilakerroin | ≤300 ppm/℃ |
| Paloa hidastava luokka | UL 94V-2 |
| Vakio | GB-5792 |
| Jäähdytysmenetelmä | Luonnollinen jäähdytys / pakotettu ilmajäähdytys |
Esimerkki: CRC 100KW 2.7R J
| Koodi | Kuvaus |
|---|---|
| CRC | Aallotettu vastuskaappi |
| 100 kW | Nimellisteho |
| 2.7R | Nimellisvastus |
| J | Resistanssitoleranssi (K=±10%, J=±5%, H=±3%) |
| Suorituskykykohde | Testi kunto | Vaatimus |
|---|---|---|
| Dielektrinen lujuus | 2500VAC / 50Hz / 60S | Vuotovirta ≤10mA |
| Eristysvastus | 1000VDC | ≥100MΩ |
| Lyhytaikainen ylikuormitus | 10 kertaa nimellisteho / 5S | Ei näkyviä vaurioita |
| Pitkäaikainen kuormitusikä | 10S purkaus, 90S intervallijakso | >9000h |
| Kostean lämmön testi | 40℃±2 / 90%-95%RH /100h | △R≤±(1 %R+0,05Ω) |
| Lämpötilasykli | -55 ℃ / 55 ℃ / 155 ℃ | Ei epätavallisia vaurioita |
| Suorituskykykohde | Testi kunto | Vaatimus |
|---|---|---|
| Terminaalin vahvuus | 45N / 30S | Ei löysyyttä tai vaurioita |
| Tärinänkestävyys | 5-200Hz, 1g | Ei rakenteellisia vaurioita |
| Juotoksen lämmönkestävyys | 350±5℃ / 3S | Ei epänormaalia muutosta |
| Juotettavuus | 235±5℃ / 5S | Kattavuus > 95 % |
Sopivan jarruvastusratkaisun valinta edellyttää sähköisten parametrien, jarrutusolosuhteiden ja asennusvaatimusten kattavaa arviointia. Dufew Electric analysoi todellisen sovellusympäristön ja suosittelee sopivaa vastuskokoonpanoa, joka vastaa järjestelmän suorituskykyvaatimuksia.
Vastuskokoonpano tulee valita käyttöjärjestelmän tärkeimpien parametrien mukaan, mukaan lukien moottorin teho, invertterimalli, tasavirtaväylän jännite ja nimellisvirta. Nämä tekijät määräävät vaaditun energian absorptiokyvyn ja sähköisen yhteensopivuuden jarrujärjestelmän kanssa.
Eri sovellukset tuottavat erilaisia jarrutusenergiatasoja. Tärkeitä näkökohtia ovat jarrutustaajuus, jarrutuksen kesto, hidastuksen aikana syntyvä energia ja käyttöjakson vaatimukset. Sovellukset, joissa kiihdytetään ja hidastetaan usein, vaativat yleensä suurempaa lämpökapasiteettia ja luotettavampaa jäähdytystehoa.
Resistanssiarvon on vastattava invertterin teknisiä tietoja, vaadittua jarrutusmomenttia ja suurinta sallittua virtaa, jotta varmistetaan tehokas energianhäviö vaikuttamatta järjestelmän suojaustoimintoihin.
Asennusolosuhteet vaikuttavat suoraan kaapin rakenteeseen ja jäähdytyssuunnitteluun. Sellaiset tekijät kuin sisä- tai ulkoasennus, ympäristön lämpötila, ilmanvaihtoolosuhteet ja suojausvaatimukset tulee ottaa huomioon valinnassa.
Näiden sovellusparametrien perusteella Dufew Electric tarjoaa räätälöityä suunnittelutukea auttaakseen asiakkaita valitsemaan sopivat vastuskokoonpanot erilaisiin teollisuusjarrujärjestelmiin.
Dufew Electric Corrugated Resistor Cabinet on suunniteltu teollisiin sovelluksiin, jotka vaativat luotettavaa energian imeytymistä ja vakaata jarrutustehoa. Sitä käytetään yleisesti keski- ja korkeajännitteisissä invertterijärjestelmissä, nostureissa ja nostolaitteissa, hisseissä, valssaamoissa, kaivoskoneissa, satamakäsittelyjärjestelmissä, hihnakuljettimissa, moottorin testausalustoissa ja muissa teollisuuden energianhallintasovelluksissa.
| Vertailu | Aallotettu vastuskaappi | Perinteinen vastuslaatikko |
|---|---|---|
| Tehokapasiteetti | Jopa 500 kW | Yleensä pienempi tehoalue |
| Jännitekyky | 3000V asti | Pääasiassa pienjännitesovellukset |
| Rakenne | Modulaarinen monikerroksinen muotoilu | Yksi integroitu rakenne |
| Huolto | Yksittäisen moduulin vaihto | Yksikön täysi huolto |
| Jäähdytys | Optimoitu ilmavirran suunnittelu | Rajoitettu lämmönpoisto |
| Sovellus | Raskaat teollisuusjärjestelmät | Pienet ja keskikokoiset varusteet |
Ammattimainen tehoelektroniikan valmistuskyky
Dufew Electric on erikoistunut teollisuuden tehovastuksiin, jarrujärjestelmiin, reaktoreihin, muuntajiin ja tehonsäätöratkaisuihin.
Ammattimaisten valmistusprosessien ja sähköisten testausominaisuuksien ansiosta Dufew Electric tarjoaa luotettavia vastuskaappiratkaisuja maailmanlaajuisille teollisuusasiakkaille.
Dufew Electric tarjoaa ammattimaisia pakkaus- ja kuljetusratkaisuja aaltopahvikaappituotteille.
Jokainen kaappi on pakattu turvallisesti vientistandardin mukaisilla puukoteloilla, vahvistetuilla kiinnitysrakenteilla ja kosteutta suojaavilla materiaaleilla varmistaakseen turvallisen toimituksen pitkän matkan kuljetuksen aikana.
Saatavilla olevia toimitustapoja ovat:
- Merirahti: Soveltuu suuriin kansainvälisiin tilauksiin ja raskaan teollisuuden laitteisiin.
- Maakuljetukset: saatavana kotimaan toimitukseen ja tehtaalta toimipaikkaan kuljetettavaksi.
- Rautatiekuljetus: Soveltuu rajat ylittävään teollisuuslaitteiden kuljetukseen.
- Lentorahti: saatavana kiireellisiin pienikokoisiin tai vaihtotilauksiin.
Ennen toimitusta jokainen aaltopahvikaappi tarkastetaan, pakataan turvallisesti ja valmistetaan kansainvälisten kuljetusvaatimusten mukaisesti.
Dufew Electric keskittyy teollisuusvastuksiin, jarrujärjestelmiin, reaktoreihin, muuntajiin ja tehonsäätöratkaisuihin.
Resistanssiarvot, teholuokitukset, kaappirakenteet ja asennusvaatimukset voidaan räätälöidä projektin tarpeiden mukaan.
Tiukka materiaalivalinta, valmistuksen valvonta ja testausmenettelyt varmistavat vakaan toiminnan ankarissa teollisuusympäristöissä.
Dufew Electric tukee OEM-asiakkaita, jakelijoita ja teollisuuskäyttäjiä maailmanlaajuisesti ammattimaisella teknisellä palvelulla ja toimitustuella.
Dufew Electric noudattaa tiukkoja laadunvalvontamenettelyjä koko valmistusprosessin ajan, mukaan lukien materiaalitarkastukset, sähkötestaukset ja lopputuotteen tarkastukset.
Aallotettu vastuskaappituotteitamme tukevat:
- ISO 9001 -laatujärjestelmän sertifiointi
- CE-sertifikaatti
- Tuotetestiraportit
- Sähköisten suorituskyvyn testauspöytäkirjat
Nämä sertifioinnit ja laatuasiakirjat varmistavat luotettavan suorituskyvyn, turvallisuuden ja vaatimustenmukaisuuden maailmanlaajuisissa teollisissa sovelluksissa.
Tätä tuotetta käytetään pääasiassa suuren tehon energian hajauttamiseen teollisissa jarrujärjestelmissä, invertterisovelluksissa ja moottorikäyttölaitteissa. Se absorboi moottorin hidastuksen aikana syntyvää regeneratiivista energiaa, mikä auttaa suojaamaan tehoelektroniikkajärjestelmiä ylijänniteongelmilta.
Dufew Electric tarjoaa räätälöityjä ratkaisuja teholuokilla 20KW - 500KW erilaisten teollisten sovellusten vaatimusten mukaan, mukaan lukien jarrutustaajuus, energian absorptiotarpeet ja käyttöolosuhteet.
Kyllä. Dufew Electric voi räätälöidä vastusarvoja, tehokapasiteettia, kaapin mittoja, jäähdytysmenetelmiä ja asennusrakenteita erityisten teknisten vaatimusten perusteella.
Sitä käytetään laajasti nostureissa, hisseissä, kaivoslaitteissa, valssaamoissa, satamakoneissa, kuljettimissa ja muissa raskaissa teollisuusjärjestelmissä, jotka vaativat luotettavaa energian imeytymistä.
Dufew Electric käyttää matalan induktanssin vastuksen suunnittelua, kuparisia virtakiskoliitäntöjä, lämpötilasuojajärjestelmiä ja tiukkoja laaduntarkastusmenettelyjä ylläpitääkseen vakaan suorituskyvyn pitkäaikaisen käytön aikana.
Kyllä. Dufew Electric tarjoaa räätälöityjä tehoelektroniikkaratkaisuja OEM-asiakkaille, jakelijoille ja teollisuuskäyttäjille maailmanlaajuisesti, mukaan lukien tekninen tuki ja projektiviestintä.
Jäähdytysrakenne voidaan konfiguroida luonnollisella ilmanvaihdolla tai pakotetulla ilmajäähdytyksellä teollisuuspuhaltimilla lämmöntuotannon, käyttöjakson ja asennusympäristön mukaan.
