Tarjoamme kattavan tuotevalikoiman, joka sisältää vastukset, jarruyksiköt, reaktorit, tehosuodattimet ja muuntajat sekä täydelliset räätälöintimahdollisuudet erilaisiin sovellusvaatimuksiin.

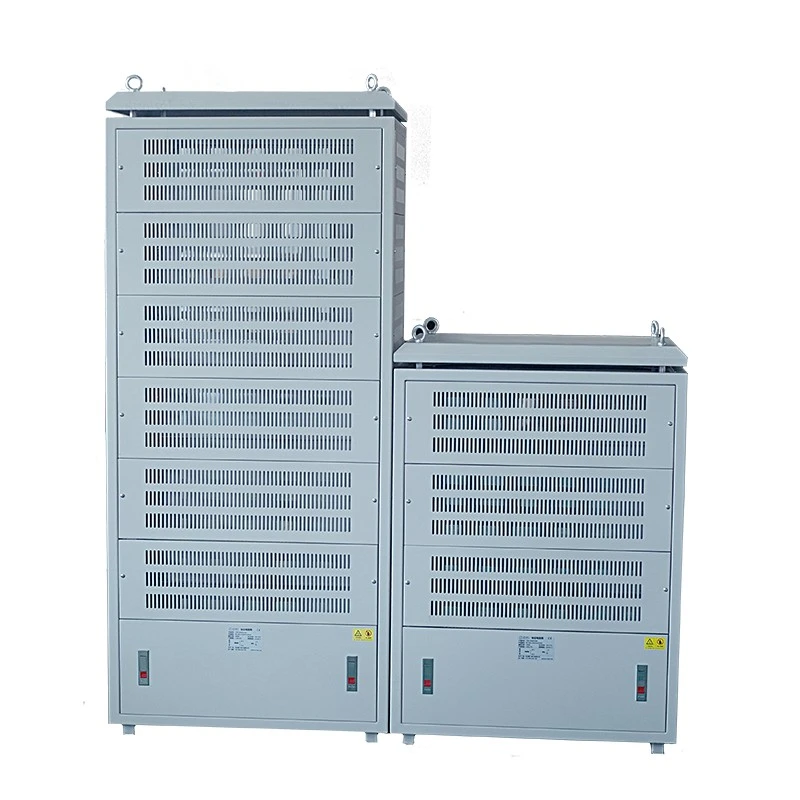

Dufew Electric Braking Resistor Cabinet on täydellinen energianpoistoratkaisu, joka on suunniteltu sovelluksiin, joissa moottorit tuottavat usein regeneratiivista energiaa jarrutuksen aikana.
Hidastuksen, noston, laskemisen tai nopeiden kuorman muutosten aikana liiallinen energia voi lisätä taajuusmuuttajien tasavirtaväylän jännitettä. Se imee tämän regeneroidun energian ja muuntaa sen lämmöksi, mikä auttaa ylläpitämään invertterin vakaata toimintaa ja parantamaan järjestelmän turvallisuutta.
Kaappi integroi useita lankakäärettyjä aallotettuja vastuselementtejä ruostumattomasta teräksestä valmistettujen johtavien tankojen läpi, kun taas vastuskerrosten välissä käytetään kuparisia kiskoja luotettavien suurvirtaliitäntöjen varmistamiseksi.
Tehoalueella 20KW-500KW, käyttöjännitteellä jopa 3000V ja muokattavissa olevilla resistanssiarvoilla 0,01Ω - 1KΩ Dufew Electric suunnittelee jarruvastuskaapit tietyn moottoritehon, jarrutussuhteen, asennusympäristön ja järjestelmävaatimusten mukaan.
| Parametri | Erittely |
|---|---|
| Tuotetyyppi | Jarruvastuksen kaappi |
| Nimellisteho | 20KW-500KW |
| Käyttöjännite | ≤3000V |
| Vastusalue | 0,01Ω-1KΩ |
| Resistanssin tarkkuus | ±3 %, ±5 %, ±10 % |
| Suojausluokka | IP20-IP54 Valinnainen |
| Lämpötilakerroin | ≤300 ppm/℃ |
| Paloa hidastava luokka | UL94V-2 |
| Valmistusstandardi | GB-5792 |
CRC 100KW 2.7R J
| Koodi | Kuvaus |
|---|---|
| CRC | Jarruvastuksen kaappi |
| 100 kW | Nimellisteho |
| 2.7R | Nimellisvastus |
| J | Resistanssitarkkuus (K=±10%, J=±5%, H=±3%) |
Toisin kuin perinteiset vastuskotelot, joita käytetään pääasiassa yksinkertaisiin kuormitussovelluksiin, Dufew Electric Braking Resistor Cabinet on suunniteltu teollisiin käyttöjärjestelmiin, jotka vaativat luotettavaa energian imeytymistä, tasavirtaväylän jännitteensäätöä ja jarrusuojaa.
Moottorijarrutuksen aikana regeneratiivista energiaa siirretään vastuskaappiin ja muunnetaan lämmöksi, mikä auttaa hallitsemaan tasavirtaväylän jännitteen nousua ja vähentämään taajuusmuuttajan ylijännitevikojen riskiä.
Tämä rakenne parantaa invertterin suojaustehoa ja tukee teollisuuskäyttöjärjestelmien vakaampaa toimintaa toistuvissa jarrutusolosuhteissa.
Dufew Electric käyttää modulaarista kerrosrakennetta yksinkertaistaakseen asennusta, huoltoa ja tulevaa järjestelmän laajentamista.
Jokainen itsenäinen vastuskerros sisältää erillisen johtavan piirin, lämpötilan valvontajärjestelmän ja erillisen ilmavirtausreitin, mikä mahdollistaa yksittäisten osien tarkastamisen tai ylläpidon vaikuttamatta muiden kerrosten toimintaan.
Modulaarinen rakenne tukee myös ylimääräisiä vastuskerroksia, räätälöityjä vastuskonfiguraatioita ja erilaisia jarrutussuhteita tiettyjen tehovaatimusten mukaan, mikä auttaa vähentämään vaihtokustannuksia, kun laitteiden kapasiteetti kasvaa.
Jarruvastuskaappi yhdistää useita suojaominaisuuksia turvallisuuden ja luotettavuuden parantamiseksi teollisissa käyttöympäristöissä.
Sisäänrakennetut lämpötilakytkimet valvovat jatkuvasti kaapin käyttöolosuhteita. Kun lämpötila ylittää esiasetetun rajan, suojasignaali aktivoituu ja vaihtosuuntaajan ohjausjärjestelmä voi vastaanottaa sammutuskomennon vähentääkseen laitevaurioiden riskiä.
Sisärakenteessa käytetään ruostumattomasta teräksestä valmistettuja johtavia tankoja vastusten liitoksissa ja kuparisia kiskoja vastuskerrosten välillä, mikä tarjoaa vahvan mekaanisen tuen, korroosionkestävyyden ja luotettavan sähkönjohtavuuden pitkäaikaisessa käytössä.
Toistuvia jarrutusjaksoja sisältävissä sovelluksissa tehokas lämmönhallinta on välttämätöntä vastuksen vakaan suorituskyvyn ylläpitämiseksi.
Dufew Electric tarjoaa optimoidut jäähdytysratkaisut, mukaan lukien pystysuuntaiset ilmavirtauskanavat, parannettu kaapin ilmanvaihto, valinnaiset pakotetut tuulettimet ja räätälöidyt suojaustasot IP20 - IP54.
Jäähdytysjärjestelmä auttaa säätelemään vastuksen lämpötilaa ja ylläpitämään luotettavaa toimintaa jatkuvien teollisten jarrutusprosessien aikana.
Dufew Electric Braking Resistor -kaappia käytetään laajalti teollisuusjärjestelmissä, jotka vaativat hallittua regeneratiivista energian imeytymistä ja luotettavaa dynaamista jarrutustehoa.
Sovelluksia ovat satamanosturit, torninosturit ja nostojärjestelmät, joissa vastuskaappi auttaa hallitsemaan nosto- ja laskutoimien aikana syntyvää regeneratiivista energiaa.
Valssaamokäytöissä, kaivoslaitteissa ja kuljetinjärjestelmissä se tukee toistuvia kiihdytys- ja hidastusprosesseja tarjoamalla vakaan jarrutusenergian hajauttamisen.
Järjestelmää voidaan soveltaa tuuliturbiinien säätöjärjestelmiin jarrutusenergian ohjaamiseen säätötoimintojen ja hätäpysäytysten aikana.
Teollisuuden moottoreiden testipenkkeihin ja voimalaitteiden testausjärjestelmiin kaappi tarjoaa kontrolloidun resistiivisen kuormituksen ratkaisun suorituskyvyn ja luotettavuuden testaamiseen.
Ennen toimitusta Dufew Electric suorittaa tuotetarkastukset asiakkaan vaatimusten mukaisesti.
Testauskohteita ovat:
| Testikohde | Tarkoitus |
|---|---|
| Dielektrinen lujuustesti | Tarkista eristyksen turvallisuus |
| Eristyskestävyystesti | Vahvista sähköeristyksen suorituskyky |
| Ylikuormitustesti | Arvioi lyhytaikainen ylikuormituskyky |
| Lämpötilan suorituskykytesti | Tarkista lämpöstabiilisuus |
| Jatkuva kuormitustesti | Tarkista pitkän aikavälin käyttövarmuus |
| Mekaaninen tarkastus | Vahvista rakenteellinen vakaus |
Dufew Electric yhdistää ammattitaitoisen sähkötekniikan kokemuksen standardoituihin valmistusprosesseihin kehittääkseen räätälöityjä jarruvastusratkaisuja teollisiin käyttöjärjestelmiin. Kattaa vastusten kokoonpanon, kaapin valmistuksen, sähkötestauksen ja lopputarkastuksen, koko tuotantoprosessia valvotaan vakaan suorituskyvyn, tasaisen laadun ja luotettavan toiminnan varmistamiseksi vaativissa teollisuusympäristöissä.
Dufew Electric hallitsee tärkeimmät tuotantovaiheet vastuselementtien kokoonpanosta kaapin täydelliseen integrointiin. Vastusmoduulit valmistetaan vaadittujen vastusarvojen, teholuokituksen ja käyttöolosuhteiden mukaan, kun taas kaappirakenteet räätälöidään asennustilan, jäähdytysvaatimusten, suojaustasojen ja järjestelmän kytkentätapojen mukaan.
Valmistusprosessi sisältää tarkkuusvastuksen kokoonpanon, johtavien komponenttien asennuksen, sisäisen johdotuksen, jäähdytysrakenteen integroinnin ja kaapin valmistuksen. Integroidun tuotannonhallinnan avulla Dufew Electric parantaa tuotteiden yhtenäisyyttä ja varmistaa, että jokainen jarruvastusratkaisu täyttää eri teollisten sovellusten tekniset vaatimukset.
Jokaiselle valmiille tuotteelle tehdään ennen toimitusta kattava sähköinen ja mekaaninen tarkastus, mukaan lukien resistanssimittaus, sähköliitäntöjen tarkastus, eristystestaus, dielektrisen lujuuden testaus ja spesifikaatioiden vahvistus. Nämä tarkastusmenettelyt auttavat varmistamaan, että toimitetut laitteet täyttävät sovitut projektivaatimukset ja säilyttävät luotettavan suorituskyvyn käytön aikana.
Suositellut tuotantokuvat:
Tehdastuotantopaja
- Vastusten kokoonpanolinja
- Kaapin valmistusalue
- Sähköiset testauslaitteet
Sähköinen testausprosessi
- Jännitteen testaus
- Resistanssimittaus
- Lopputarkastus
Nämä valmistustiedot osoittavat Dufew Electricin suunnittelukyvyn, tuotannonohjausstandardit ja kokemuksen räätälöityjen teollisuusvastusratkaisujen toimittamisesta.
Dufew Electric noudattaa strukturoituja laadunhallintamenettelyjä materiaalin valinnassa, tuotannon käsittelyssä, kokoonpanossa ja lopputarkastuksessa säilyttääkseen vakaan tuotteen suorituskyvyn. Projektivaatimusten mukaisesti asiakkaat voivat saada vastaavat tekniset asiakirjat ja laatuasiakirjat tarkastettavaksi ennen asennusta ja käyttöönottoa.
Saatavilla olevat asiakirjat sisältävät:
- Tuotetiedot
- Sähkötestiraportit
- Tarkastuspöytäkirja
- Materiaalien vaatimustenmukaisuusasiakirjat
- Lähetyksen tarkastusraportit
Teollisuuden sähkölaitteina jarruvastuskaapit vaativat luotettavan suojan kuljetuksen aikana. Dufew Electric tarjoaa ammattimaisia pakkausratkaisuja, mukaan lukien vientistandardin mukaiset puukotelot, kosteussuojakäsittelyt, sisäiset kiinnitysrakenteet ja tuotetunnisteet vähentämään kuljetusriskejä kansainvälisen toimituksen aikana.
Ennen toimitusta insinöörit vahvistavat tärkeät toimitustiedot, kuten kaapin mitat, tuotteen painon, nostovaatimukset, sähköliitännät ja asennusolosuhteet varmistaakseen sujuvan purkamisen, asennuksen ja käyttöönoton asiakkaan työmaalla.
Kuljetustavat voidaan järjestää projektin vaatimusten mukaan:
Soveltuu kansainvälisiin teollisuusprojekteihin ja suuriin laitekuljetuksiin, jotka vaativat vakaata pitkän matkan toimitusta.
Soveltuu tehtaalta toimitukseen ja alueellisiin teollisuusprojekteihin joustavilla logistiikkavaatimuksilla.
Saatavilla valikoituihin rajat ylittäviin teollisuuskuljetuksiin, joissa tarvitaan vaihtoehtoisia kuljetusratkaisuja.
Suositellut lähetyskuvat:
- Valmiiden tuotteiden varasto
- Puinen kotelopakkaus
- Trukin lastaus
- Konttikuljetus
Dufew Electric keskittyy tehoelektroniikan komponentteihin ja teollisuuden energianhallintaratkaisuihin tarjoamalla jarruvastustuotteita sovelluksiin, jotka vaativat vakaata energian haihtumista, luotettavaa suojausta ja jatkuvaa toimintaa vaativissa työoloissa.
Jokaisella teollisuusjarrujärjestelmällä on erilaiset sähkö- ja asennusvaatimukset. Dufew Electric tarjoaa räätälöityjä ratkaisuja, jotka kattavat vastusarvon, tehon, kaapin rakenteen, jäähdytyssuunnittelun, suojaustason ja liitäntäkonfiguraation, jotta asiakkaat voivat saavuttaa sopivan järjestelmäintegraation.
Komponenttien valinnasta ja vastusten kokoonpanosta kaapin integrointiin ja lopputestaukseen Dufew Electric ylläpitää tiukkaa prosessinvalvontaa parantaakseen tuotteiden luotettavuutta, valmistuksen yhtenäisyyttä ja toimitusten laatua eri teollisuusprojekteissa.
Dufew Electric tukee OEM-asiakkaita, jakelijoita ja teollisuuskäyttäjiä teknisellä viestinnällä, teknisellä dokumentaatiolla, räätälöidyllä valmistuksella, laadunvarmistuksella ja kansainvälisillä toimituspalveluilla tukeakseen projekteja alustavasta arvioinnista lopulliseen asennukseen.
Jarruvastuskaappi absorboi moottorijarrutuksen aikana syntyvää regeneratiivista energiaa ja muuntaa sen lämpöenergiaksi, mikä auttaa estämään taajuusmuuttajien DC-väylän ylijännitteestä ja ylläpitää järjestelmän vakaata toimintaa.
Dufew Electric arvioi moottorin parametrit, jarrutustaajuuden, käyttöjakson, asennusolosuhteet ja lämpövaatimukset valitakseen sopivat vastusarvot, teholuokitukset, kaappirakenteet ja jäähdytysmenetelmät.
Kyllä. Ratkaisu voidaan konfiguroida eri invertterimerkkien, jännitetasojen, jarrutusvaatimusten ja käyttöolosuhteiden mukaan.
Suunnitteluun voidaan integroida lämpötilan valvonta, ylikuumenemissuojakytkimet, ilmanvaihtojärjestelmät ja räätälöidyt suojaustasot käyttöturvallisuuden ja luotettavuuden parantamiseksi.
Sitä käytetään yleisesti nostureissa, hisseissä, kaivoslaitteissa, valssaamoissa, tuulivoimajärjestelmissä, teollisissa käyttöjärjestelmissä ja testauslaitteissa, joissa vaaditaan toistuvaa jarrutusta tai energian imeytymistä.
Dufew Electric noudattaa valvottuja valmistusmenetelmiä ja suorittaa sähkötestauksen, eristyksen tarkastuksen, suorituskyvyn tarkastuksen ja lopullisen laaduntarkistuksen ennen toimitusta.
Kyllä. Modulaarinen rakenne tukee räätälöityjä vastuskokoonpanoja ja tulevia kapasiteetin säätöjä muuttuvien järjestelmävaatimusten mukaan.
