Tarjoamme kattavan tuotevalikoiman, joka sisältää vastukset, jarruyksiköt, reaktorit, tehosuodattimet ja muuntajat sekä täydelliset räätälöintimahdollisuudet erilaisiin sovellusvaatimuksiin.
Kun voimalaitteet vaativat suorituskyvyn tarkastusta ennen asennusta tai massatuotantoa, vakaa ja hallittava kuormituslähde on välttämätön.

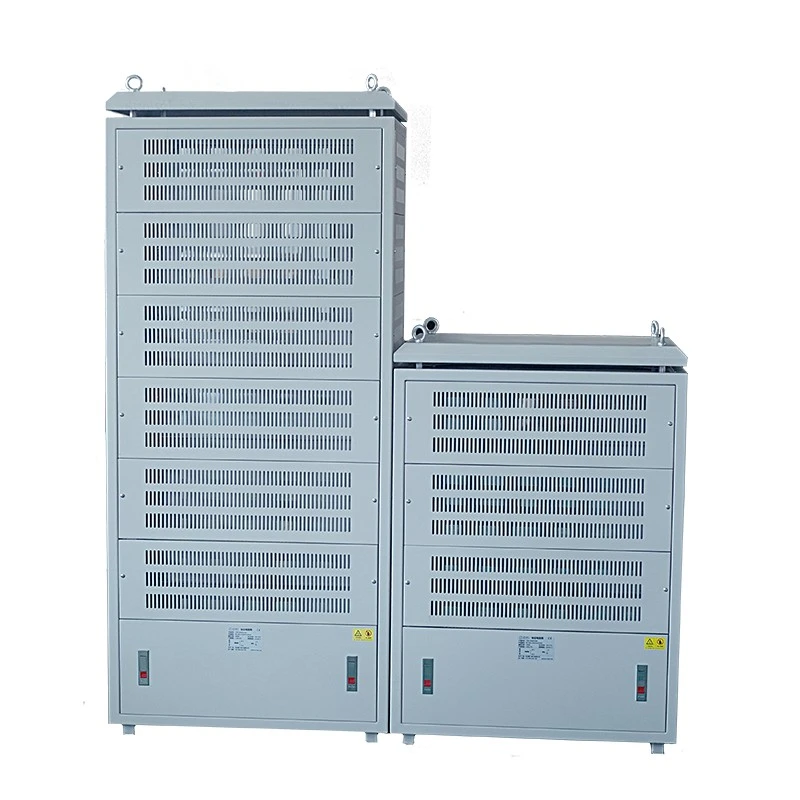

Dufew Electric Load Resistor Cabinet tarjoaa käytännöllisen ratkaisun simuloimalla todellisia käyttökuormia kuivien vastuselementtien avulla. Se muuntaa sähköenergian lämmöksi vastusmoduulien kautta, jolloin insinöörit voivat arvioida laitteiden tehoa, ylikuormituskykyä, lämpötilan nousua ja pitkän aikavälin toimintavakautta.
Toisin kuin jarruvastusjärjestelmät, jotka käsittelevät pääasiassa regeneroitua energiaa moottorin hidastuksen aikana, tämä tuote on kehitetty jatkuvaan kuormituksen simulointiin ja luotettavuustestaukseen.
Kaappi ottaa käyttöön useita itsenäisiä vastusryhmiä, joissa on modulaarinen kytkentärakenne. Käyttäjät voivat säätää erilaisia kuormitusyhdistelmiä testausvaatimusten mukaan, mukaan lukien kevyt kuorma, nimelliskuorma ja ylikuormitusolosuhteet.
Järjestelmä tukee:
- Tehoalue: 20KW-500KW
- Käyttöjännite: ≤3000V
- Vastusalue: 0,01Ω-1KΩ
- Resistanssin tarkkuus: ±3 % / ±5 % / ±10 %
Dufew Electric tarjoaa räätälöityjä kokoonpanoja testattujen laiteparametrien, testauksen keston, asennusympäristön ja kuormitusvaatimusten mukaan.
Ennen kuin generaattorit, UPS-järjestelmät, energian varastointijärjestelmät tai tehomuuntimet asennetaan tai toimitetaan massatuotantoon, valmistajien on varmistettava, että laitteet voivat toimia turvallisesti ja luotettavasti erilaisissa kuormitusolosuhteissa.
Pelkästään tyhjäkäyntitestaus ei voi paljastaa ongelmia, kuten riittämätön lähtökapasiteetti, liiallinen lämpötilan nousu, epävakaa virranmuunnos, suojausjärjestelmän vikoja tai pitkäaikaisia luotettavuusriskejä.
Hallitun resistiivisen kuorman avulla insinöörit voivat simuloida todellisia käyttöolosuhteita turvallisessa testausympäristössä. Dufew Electric Load Resistor Cabinet auttaa käyttäjiä arvioimaan laitteiden suorituskykyä matalakuormitustestauksen, nimelliskuormituksen testauksen, jatkuvan täyden kuormituksen testauksen ja lyhytaikaisen ylikuormitustestauksen avulla, mikä auttaa tunnistamaan mahdolliset ongelmat ennen käyttöönottoa.
Se käyttää suuritehoisia vastuselementtejä sähköenergian muuttamiseksi kontrolloiduksi lämpöenergiaksi laitetestauksen aikana.
Testauksen aikana testattava laite syöttää sähköä kaappiin ja vastusmoduulit kuluttavat energiaa konfiguroitujen vastusarvojen mukaisesti. Syntynyt lämpö poistetaan sitten jäähdytysjärjestelmän kautta, jolloin insinöörit voivat analysoida laitteiden suorituskykyä erilaisissa kuormitusolosuhteissa.
Modulaarinen vastusrakenne mahdollistaa joustavat kuormitusyhdistelmät korvaamatta kiinteätehoisia testauslaitteita, ja se tukee erilaisia testausolosuhteita, kuten pienkuormitustoimintaa, nimelliskuormitusta, jatkuvaa täyden kuormituksen käyttöä ja lyhytaikaista ylikuormitussimulaatiota.
Sopivan kuormakaapin valinta vaatii muutakin kuin tehon valitsemista. Oikea kokoonpano riippuu testatusta laitteesta, käyttöolosuhteista ja erityisistä testaustavoitteista.
Kuormituskapasiteetin tulee vastata testatun laitteen tehovaatimuksia, mukaan lukien generaattorin nimellisteho, UPS-kapasiteetti, PCS-teholuokitus ja invertterin lähtöteho.
Esimerkiksi 500 kW:n generaattorin testausprojekti voi vaatia kuormakaapin, joka on konfiguroitu todellisen testausprosentin, keston ja käyttöolosuhteiden mukaan.
Erilaiset laitteet vaativat erilaisia sähkökokoonpanoja. Asiakkaiden tulee toimittaa AC- tai DC-testausvaatimukset, käyttöjännite- ja taajuusvaatimukset tarvittaessa.
Dufew Electric voi mukauttaa kaapin eri jänniteolosuhteiden ja testausvaatimusten mukaan.
Erilaiset testaustarkoitukset vaativat erilaisia kuormitusprofiileja. Keskeisiä tekijöitä ovat vaaditut kuormitusvaiheet, jatkuva käyttöaika, ylikuormitusvaatimukset ja ikääntymistestin kesto.
Lyhytaikaiseen todentamiseen suunniteltu kaappi voi vaatia erilaisen kokoonpanon kuin pitkäaikaiseen luotettavuustestaukseen käytetty kaappi.
Asennusympäristö vaikuttaa suoraan kaapin rakenteeseen ja jäähdytyssuunnitteluun. Tärkeitä tekijöitä ovat sisä- tai ulkoasennus, käytettävissä oleva tila, ilmanvaihtoolosuhteet ja kuljetusvaatimukset.
Dufew Electric arvioi nämä tekijät ennen sopivan rakenteen ja kokoonpanon suosittelemista.
Erilaiset testausprojektit vaativat erilaisia kuormitustasoja. Dufew Electric suunnittelee kaapin useilla itsenäisillä vastushaaroilla, mikä mahdollistaa joustavat kuormitusyhdistelmät testausvaatimusten mukaan.
Tämä rakenne mahdollistaa useiden tehoosien kytkemisen itsenäisesti, luo erilaisia kuormitustasoja laitteita vaihtamatta ja parantaa testauksen tehokkuutta ja toistettavuutta.
Esimerkiksi yksi kaappi voi simuloida useita testausvaiheita sen sijaan, että vaadittaisiin useita kiinteätehoisia kuormituslaitteita.
Nykyaikaisiin teholaitteisiin kuuluu erilaisia lähtötyyppejä, kuten AC-generaattoreita, DC-järjestelmiä, akkuvarasto-PCS:itä ja tehomuuntimia. Kaappi voidaan konfiguroida erilaisten sähköisten testausvaatimusten mukaan.
Se tukee erilaisia jännitetasoja ja AC/DC-kuormituksen testaussovelluksia, mikä vähentää erillisten testauslaitteiden tarvetta.
Tyypillisiä sovelluksia ovat energian varastointijärjestelmän testaus, UPS-suorituskyvyn tarkastus, tehonmuuntimen testaus ja generaattorin kuormitustestaus.
Luotettava kuormitustestausjärjestelmä vaatii enemmän kuin tarkkoja vastusarvoja. Kaappirakenteen on myös tarjottava vakaa sähköinen suorituskyky, tehokas lämmönpoisto, turvallinen käyttö ja kätevä huolto.
Dufew Electric Load Resistor Cabinet yhdistää vastusmoduulit, jäähdytysjärjestelmät, suojakomponentit ja kaappikokoonpanon tarjotakseen täydellisen resistiivisen kuormituksen testausratkaisun.
| Komponentti | Toiminto |
|---|---|
| Suuritehoiset vastusmoduulit | Muunna sähköenergia kontrolloiduksi lämmöksi testauksen aikana |
| Riippumattomat kuormaryhmät | Tarjoa joustava kuormituksen säätö erilaisiin testiolosuhteisiin |
| Jäähdytysjärjestelmä | Poista syntyvä lämpö ja säilytä vakaa toiminta |
| Suojauskomponentit | Paranna käyttöturvallisuutta epänormaaleissa olosuhteissa |
| Sähköliitäntäjärjestelmä | Varmista luotettava yhteys testattujen laitteiden ja tavarakaapin välillä |
| Kaappikotelo | Provides mechanical protection and organized internal installation |
Modulaarisen rakenteen ansiosta Dufew Electric voi räätälöidä kaapin:
- Vaadittu tehokapasiteetti
- Vastusarvo
- Käyttöjännite
- Testauksen kesto
- Asennusvaatimukset
Pitkäkestoinen testaus edellyttää vakaata vastuskykyä ja tehokasta lämmönhallintaa. Dufew Electric Load Resistor Cabinet ottaa käyttöön erillisen lämmönhallintamallin, joka parantaa toiminnan vakautta jatkuvan testauksen aikana.
Suunnittelu sisältää:
- Erilliset ilmavirtauskanavat eri kuormaryhmille
- Yksilöllinen lämpötilan valvonta
- Erillinen suojaus jokaiselle kuorma-alueelle
Tämä auttaa vähentämään vastusryhmien välistä lämpövuorovaikutusta, parantamaan testin yhtenäisyyttä ja ylläpitämään vakaat vastusarvot pitkäaikaisen käytön aikana.
Kaappi käyttää modulaarista rakennetta, joka on suunniteltu kätevää tarkastusta, huoltoa ja tulevaa säätöä varten.
Keskeisiä ominaisuuksia ovat:
- Modulaarinen vastusjärjestely
- Itsenäiset sähköhaarat
- Selkeä sisäinen johdotus
- Helppopääsyiset huoltopaneelit
When a load section requires inspection, technicians can service the specific module without completely disassembling the entire cabinet, helping reduce maintenance time and equipment downtime.
| Parametri | Erittely |
|---|---|
| Tuotetyyppi | Kuormitusvastuskaappi |
| Sovellus | Sähkölaitteiden testaus ja ikääntymistesti |
| Tehoalue | 20KW-500KW |
| Käyttöjännite | ≤3000V |
| Vastusalue | 0,01Ω-1KΩ |
| Resistanssin tarkkuus | ±3 % / ±5 % / ±10 % |
| Suojausluokka | IP20/IP23 |
| Lämpötilakerroin | ≤300 ppm/℃ |
| Paloa hidastava luokka | UL94V-2 |
| Vakio | GB-5792 |
Esimerkki: CRC 100KW 2.7R J
| Symboli | Kuvaus |
|---|---|
| CRC | Kuormitusvastuskaappi |
| 100 kW | Nimellisteho |
| 2.7R | Nimellisvastus |
| J | Resistanssitarkkuus (K=±10%, J=±5%, H=±3%) |
Varmistaakseen vakaan toiminnan pitkän testauksen aikana, Dufew Electric suorittaa sähköisen tarkastuksen ennen toimitusta.
| Testikohde | Testi kunto | Suorituskyky |
|---|---|---|
| Dielektrinen lujuus | 2500VAC/50Hz/60S | Vuotovirta ≤10mA |
| Eristysvastus | 1000VDC | ≥100MΩ |
| Lyhytaikainen ylikuormitus | 10 kertaa nimellisteho 5S | Ei näkyviä vaurioita |
| Pitkäaikainen kuormitusikä | Kiertokäyttö (10S purkaus, 90S intervalli) | >9000h |
| Kostean lämmön testi | 40℃±2 / 90%-95%RH /100h | △R≤±(1 %R+0,05Ω) |
| Lämpötilasykli | -55 ℃, 55 ℃, 155 ℃ syklitesti | △R≤±(2 %R+0,05Ω) |
| Lämmönkestävyys | 350℃/2h | Ei ilmeisiä vaurioita |
| Lämpötilakerroin | Nimelliskuormituksen vertailu | ≤300 ppm/℃ |
Varmistaakseen luotettavan toiminnan kuljetus- ja teollisuusasennusympäristöissä, Dufew Electric suorittaa kuormitusvastuskaapin mekaanisen tarkastuksen ennen toimitusta.
| Testikohde | Kunto | Suorituskyky |
|---|---|---|
| Terminaalin vahvuus | 45N/30S | Ei löysyyttä tai vaurioita |
| Tärinänkestävyys | 5-200Hz, 1g, 98m/S² | Ei rakenteellisia vaurioita |
Nämä mekaaniset tarkastusmenettelyt auttavat varmistamaan rakenteen luotettavuuden ja vakaat sähköliitännät kuljetuksen, asennuksen ja pitkäaikaisen käytön aikana.
Dufew Electric Load Resistor Cabinet -kaappia käytetään laajalti teholaitteiden suorituskyvyn tarkistamiseen, luotettavuustestaukseen ja ikääntymistesteihin. Se tarjoaa ohjatun sähköisen kuormituksen simuloinnin, joka auttaa insinöörejä arvioimaan laitteiden suorituskykyä erilaisissa käyttöolosuhteissa.
| Sovellus | Asiakastestausvaatimukset | Miten kuormitusvastuskaappi auttaa | Keskeiset arviointikohteet |
|---|---|---|---|
| Generaattorin kuormitustestaus | Tarkista, pystyvätkö generaattorit ylläpitämään vakaan tehon nimellis- ja jatkuvassa kuormituksessa | Simuloi erilaisia kuormitusolosuhteita generaattorin suorituskyvyn arvioimiseksi ennen toimitusta tai asennusta | Nimellisteho, lämpöteho, jatkuvan toiminnan vakaus, suojausvaste |
| UPS-järjestelmän testaus | Tarkista varavirran luotettavuus ja akun purkautumiskyky | Tarjoaa ohjattuja resistiivisiä kuormia UPS-lähdön testausta ja luotettavuuden todentamista varten | Lähdön vakaus, purkauskyky, ylikuormituskyky, pitkäaikainen toiminta |
| Energian varastoinnin PCS-testaus | Arvioi tehon muuntamisen suorituskykyä eri käyttöolosuhteissa | Simuloi AC/DC-kuormia PCS-suorituskyvyn testausta ja lämpöarviointia varten | Tehon muunnostehokkuus, lämpökäyttäytyminen, lähdön vakaus, jatkuva toimintakyky |
| Invertterin ja virtalähteen testaus | Tarkista tuotteen suorituskyky kehitys- ja tuotantotestauksen aikana | Luo toistettavat kuormitusolosuhteet tehoelektroniikkalaitteiden testaamiseen | Lähtöteho, lämpötilan nousu, suojaustoiminnot, luotettavuuden arviointi |
| Teollisuuden teholaitteiden ikääntymistesti | Suorita pitkäkestoinen toimintatarkastus ennen massatuotantoa | Tarjoaa vakaan resistiivisen kuormituksen kestävyys- ja ikääntymistokeissa | Pitkäaikainen vakaus, komponenttien luotettavuus, lämmönhallinnan suorituskyky |
Sopivan kuormakaapin valitseminen vaatii muutakin kuin teholuokituksen sovittamista.
Dufew Electric arvioi:
- Testattujen laitteiden nimellisteho
- Jännitevaatimukset
- AC- tai DC-testaustila
- Vaaditut kuormausvaiheet
- Jatkuva käyttöaika
- Asennusehdot
Näiden parametrien perusteella Dufew Electric voi tarjota sopivan vastuskokoonpanon, jäähdytyssuunnittelun ja kaapin rakenteen.
Tämä auttaa asiakkaita välttämään ongelmia, kuten riittämätön testauskapasiteetti, liiallinen lämpötilan nousu tai sopimaton kuormitus.
Dufew Electric on ammattimainen tehoelektroniikan komponenttien valmistaja Kiinassa, joka integroi vastusten valmistuksen, kotelon kokoonpanon ja sähkötestausominaisuudet tarjotakseen räätälöityjä kuormitustestausratkaisuja erilaisiin teollisiin sovelluksiin.
Toisin kuin toimittajat, jotka kokoavat vain vakiokaappeja, Dufew Electric hallitsee keskeisiä tuotantoprosesseja vastusten konfiguroinnista ja kaapin integroinnista lopputarkastukseen, mikä auttaa parantamaan tuotteiden yhtenäisyyttä, laadunvalvontaa ja projektin luotettavuutta.
Vastusmoduulit konfiguroidaan asiakkaan testausvaatimusten mukaan, mukaan lukien tehokapasiteetti, resistanssiarvo, jänniteolosuhteet ja käyttöaika. Tämä varmistaa, että kuormakaappi voi tarjota vakaan sähköisen kuormituksen eri testausskenaarioissa.
Kaapin kokoonpanoprosessi sisältää sisäisen sähköjohdotuksen, suojakomponenttien asennuksen, jäähdytysrakenteen integroinnin, vastusmoduulin asennuksen ja ulkoisen kaapin asennuksen.
Sisäinen asettelu on optimoitu sähkön luotettavuutta, tehokasta lämmönpoistoa ja kätevää huoltoa varten tukemaan pitkäaikaista teollista toimintaa.
Ennen toimitusta Dufew Electric suorittaa kattavat tarkastustoimenpiteet, mukaan lukien sähköliitäntöjen tarkastuksen, vastusmittauksen, eristystestauksen, dielektrisen lujuuden testauksen, mekaanisen tarkastuksen ja tuotespesifikaation vahvistuksen.
Nämä tarkastusmenettelyt auttavat varmistamaan, että jokainen kuormitustestausjärjestelmä täyttää sovitut projektivaatimukset ennen toimitusta.
Eri toimialat vaativat erilaisia testausolosuhteita. Dufew Electric tukee räätälöityjä ratkaisuja 20KW-500KW tehokokoonpanoilla, mukautetuilla vastusarvoilla, erilaisilla jännitevaatimuksilla, AC/DC-testausvaihtoehdoilla ja kaapin rakenteen säädöillä.
Dufew Electric hallitsee keskeisiä prosesseja vastuskomponenteista valmiisiin kaappijärjestelmiin, mikä auttaa parantamaan tuotteiden yhtenäisyyttä, laadunvalvontaa, toimitusvarmuutta ja teknisen viestinnän tehokkuutta.
Teollisissa testausprojekteissa oikea valinta on välttämätöntä. Dufew Electric työskentelee asiakkaiden kanssa arvioidakseen sovellusvaatimuksia, sähköparametreja, testausmenettelyjä ja asennusolosuhteita ja suosittelee sopivia ratkaisuja kiinteiden vakiokokoonpanojen sijaan.
Dufew Electric noudattaa strukturoituja laadunvalvontamenettelyjä säilyttääkseen vakaat valmistusstandardit ja luotettavan tuotteen suorituskyvyn koko tuotantoprosessin ajan.
Laadunvarmistus sisältää ISO9001-laatujärjestelmän sertifioinnin, CE-sertifioinnin, sähköisen suorituskyvyn testausasiakirjat ja tehtaan tarkastustiedot.
Dufew Electric tarjoaa hallittujen valmistusprosessien ja tuotetarkistusmenettelyjen avulla luotettavia kuormitustestausratkaisuja teollisuuden tehosovelluksiin.
As industrial testing equipment, load testing systems require reliable transportation preparation and installation planning to ensure safe delivery and smooth commissioning.
Dufew Electric tarjoaa vahvistetut vientipakkaukset, kosteussuojat, sisäiset kiinnitysrakenteet ja tuotetunnisteet parantamaan kuljetusturvallisuutta.
Ennen toimitusta insinöörit vahvistavat kaapin mitat, nostovaatimukset, sähköliitäntätiedot ja asiakkaan asennusehdot tehokkaan asennuksen tukemiseksi toimituksen jälkeen.
Kuljetusvaihtoehtoja ovat merirahti kansainvälisiin projekteihin, kuorma-autokuljetukset kotimaan kuljetuksiin sekä muut räätälöidyt logistiikkaratkaisut projektin vaatimusten mukaan.
Vaikka sekä Load Resistor Cabinet että Resistive Load Bank käytetään sähköisen kuormituksen simulointiin, ne on suunniteltu erilaisiin testausvaatimuksiin ja sovellusympäristöihin.
| Vertailukohde | Kuormitusvastuskaappi | Resistiivinen kuormituspankki |
|---|---|---|
| Päätarkoitus | Räätälöity teholaitteiden testaus ja luotettavuuden tarkastus | Yleinen sähkökuormitussimulaatio |
| Tyypilliset sovellukset | Generaattorin testaus, UPS-testaus, energian varastointi-PCS-testaus, invertteritestaus | Generaattorin käyttöönotto, kenttätestaus, tilapäinen kuormitustestaus |
| Suunnittelun painopiste | Räätälöity vastuskokoonpano, kaapin integrointi, pitkän aikavälin testausvakaus | Standardoitu kantavuus ja kannettavat testausvaatimukset |
| Lataa kokoonpano | Joustavat vastusryhmät mukautetuilla kuormitusasteikoilla | Yleensä kiinteät kuormaportaat vakiomallien mukaan |
| Asennus | Yleensä asennetaan osana pysyvää testausjärjestelmää | Suunniteltu usein väliaikaiseen tai mobiilitestaukseen |
| Räätälöinti | Korkea räätälöinti jännitteen, vastuksen, tehon ja rakenteen suhteen | Rajoitettu räätälöinti vakiokokoonpanosta riippuen |
| Sopivat käyttäjät | Laitevalmistajat, T&K-laboratoriot, järjestelmäintegraattorit | Palveluyritykset, käyttöönottoryhmät, huoltoyritykset |
Load Resistor Cabinet soveltuu sovelluksiin, jotka vaativat pitkäaikaista ja toistettavaa testausta, erityisesti kun tarvitaan räätälöityjä kuormitusolosuhteita ja erityisiä sähkökokoonpanoja.
Sitä käytetään yleisesti:
- Pitkäaikainen luotettavuustestaus
- Mukautetut kuormaprofiilit
- Integrointi tuotanto- tai laboratoriotestausjärjestelmiin
- Tietyt jännite- ja vastuskonfiguraatiot
Resistiivinen kuormituspankki sopii yleensä paremmin tilapäisiin testaussovelluksiin, joissa tarvitaan kannettavaa ja standardoitua kuormitussimulaatiota, kuten:
- Kenttäsuorituskykytestaus
- Standardoitu kuormitussimulaatio
- Kannettavat testausvaatimukset
Dufew Electric keskittyy räätälöityihin ratkaisuihin valmistajille ja järjestelmäintegraattoreille, jotka tarvitsevat vakaita, toistettavia ja hallittavia testausympäristöjä teollisuuden teholaitteille.
Valinta riippuu testattavan laitteen tehosta, jännitteestä, testauksen kestosta, vaadituista kuormitusvaiheista ja asennusympäristöstä.
Kyllä. Useiden itsenäisten vastusryhmien avulla käyttäjät voivat yhdistää eri tehotasoja eri testausolosuhteisiin.
Sitä käytetään yleisesti generaattoreissa, UPS-järjestelmissä, energian varastointi-PCS:issä, inverttereissä ja virtalähteissä.
Kyllä. Kaappi on suunniteltu itsenäisillä jäähdytys- ja lämpötilansäätörakenteilla pitkäkestoiseen käyttöön.
Kyllä. Teholuokitus, vastusarvo, kaapin mitat, jäähdytysmenetelmä ja sähkökokoonpano voidaan mukauttaa.
Asiakkaiden on tavallisesti ilmoitettava laitteiden teho, jännite, testausvaatimukset, kuormitusprofiili ja asennusolosuhteet.
Hallittujen valmistusprosessien, sähkötarkastuksen ja suorituskyvyn tarkastuksen kautta ennen toimitusta.
Kyllä. Tuotespesifikaatiot, testipöytäkirjat ja niihin liittyvät tekniset asiakirjat voidaan toimittaa projektin vaatimusten mukaisesti.
Jokaisella tehotestausprojektilla on erilaiset vaatimukset.
Dufew Electric tarjoaa räätälöityjä kuormitusvastuskaappeja ja resistiivisiä kuormapankkiratkaisuja, jotka perustuvat:
- Teholuokitus
- Jännitteen taso
- Testauksen tarkoitus
- Lataa profiili
- Asennusympäristö
Ota yhteyttä Dufew Electriciin keskustellaksesi projektisi vaatimuksista ja saadaksesi sopivan teknisen ehdotuksen.
