Tarjoamme kattavan tuotevalikoiman, joka sisältää vastukset, jarruyksiköt, reaktorit, tehosuodattimet ja muuntajat sekä täydelliset räätälöintimahdollisuudet erilaisiin sovellusvaatimuksiin.

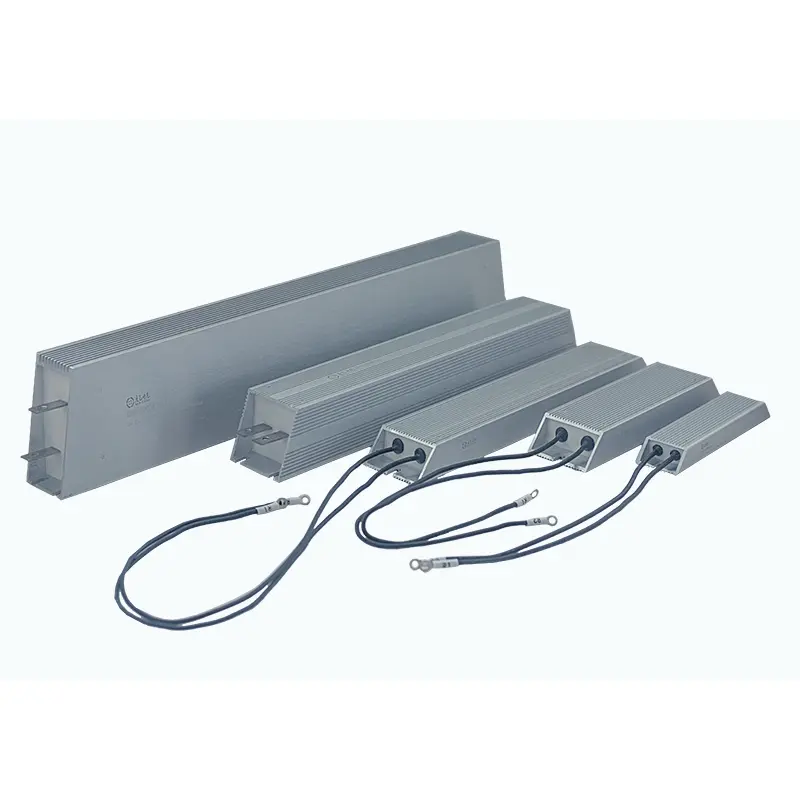

DUFEW Ultra-Thin Aluminium Clad Resistor on suunniteltu teollisuussovelluksiin, joissa asennustila on rajallinen, mutta luotettava tehon hajautus on välttämätöntä. Erittäin ohuessa alumiinikotelossa ja täysin suljetussa rakenteessa se tarjoaa tehokkaan lämmönpoiston, erinomaisen ympäristönsuojelun ja vakaan suorituskyvyn dynaamisille jarruille, servokäytöille, VFD:ille, kuormapankille ja tehonsäätöjärjestelmille.
Saatavana teholuokilla 50 W - 6 kW, resistanssiarvoilla 0,01 Ω - 120 kΩ ja käyttöjännitteillä 1 200 V asti. Vastus tukee OEM- ja ODM-räätälöintiä erilaisiin teollisuuden vaatimuksiin.
Vastus on valmistettu tarkkuuskääretystä nikkeli-kromi- (Ni-Cr) tai konstantaanivastuksen langasta, joka on eristetty kiillekerroksilla ja on kokonaan kapseloitu alumiiniseoskotelon sisään käyttämällä paloa hidastavaa, korkean eristyksen omaavaa valumassaa. Tämä suljettu rakenne parantaa lämmönsiirtoa samalla kun se suojaa vastuselementtiä pölyltä, kosteudelta, hapettumiselta ja tärinältä.
Sen ultraohut profiili, jonka vähimmäispaksuus on vain 6--8 mm, mahdollistaa suoran asennuksen pienikokoisiin sähkölaitteisiin, joihin perinteiset alumiinikoteloiset vastukset eivät sovi. Saatavilla on useita liitintyylejä, asennusvaihtoehtoja ja sähköisiä teknisiä tietoja erilaisiin sovellusvaatimuksiin.
| Mallikoodi | Kuvaus |
|---|---|
| AUTO | Erittäin ohut alumiinipäällysteinen vastus |
| 1500W | Nimellisteho |
| 27R | Nimellisvastus |
| J | Resistanssitoleranssi (J=±5%, K=±10%, H=±3%) |
| Parametri | Erittely |
|---|---|
| Tehoalue | 50W--6kW |
| Käyttöjännite | ≤1200V |
| Vastusalue | 0,01 Ω - 120 kΩ |
| Vastustustoleranssi | ±3 % / ±5 % / ±10 % |
| Suojausluokitus | IP00 |
| Lämpötilakerroin (TCR) | ≤300 ppm/°C |
| Paloa hidastava luokitus | UL 94V-2 |
| Vakio | GB/T 5792 |
Oikean tehovastuksen valinta tarkoittaa muutakin kuin vastuksen ja teholuokituksen valitsemista. DUFEW keskittyy toimittamaan luotettavaa lämpötehoa, tasaista valmistuslaatua ja joustavaa räätälöintiä teollisuussovelluksiin maailmanlaajuisesti.
Ultraohut alumiinikotelo, jonka vähimmäispaksuus on vain 6--8 mm, mahdollistaa useiden yksiköiden asentamisen vierekkäin, joten se sopii ihanteellisesti kompakteihin ohjauskaapeihin, servokäyttöihin ja VFD-järjestelmiin.
Jokainen vastus valmistetaan käyttämällä tarkkuusvastuslangan käämitystä, korkealaatuisia eristysmateriaaleja, automatisoituja tuotantoprosesseja ja tiukkaa laaduntarkastusta tasaisen sähköisen suorituskyvyn ja pitkän käyttöiän varmistamiseksi.
DUFEW tukee räätälöityjä resistanssiarvoja, teholuokituksia, koteloiden mittoja, liitinkokoonpanoja, lyijyjohtovaihtoehtoja, asennusrakenteita ja matalan induktanssin malleja asiakkaan piirustusten tai teknisten eritelmien mukaan.
Vuosien kokemuksella teollisesta tehovastusten valmistuksesta DUFEW toimittaa luotettavia ratkaisuja automaatiolaitteiden valmistajille, järjestelmäintegraattoreille, jakelijoille ja OEM-asiakkaille maailmanlaajuisesti.
Kompakti alumiiniseoskotelo on vain 6--8 mm paksu, mikä auttaa maksimoimaan asennustilan sähkökaappien ja kompaktien teollisuuslaitteiden sisällä.
Korkean eristyksen palonestoaine tiivistää vastuselementin täysin ja tarjoaa erinomaisen pölyn, kosteuden, tärinän ja hapettumisenkestävyyden.
Alumiinikotelo ja lämpöä johtava täytemateriaali siirtävät nopeasti lämpöä asennuspinnalle tai jäähdytyselementtiin parantaen jäähdytystehokkuutta ja tehotiheyttä.
Saatavana pääte- tai johdinliitännöillä, vastus voidaan räätälöidä vastuksen arvon, tehon, mittojen ja asennustavan suhteen eri sovelluksiin sopivaksi.
Jopa 6–8 mm:n profiilin ansiosta vastus sopii helposti kompakteihin ohjauskaappiin, servojärjestelmiin ja VFD:ihin, mikä mahdollistaa suuremman asennustiheyden suorituskyvystä tinkimättä.
Suljettu alumiinikotelo ja palamista hidastava seos suojaavat tehokkaasti sisäistä vastuselementtiä pölyltä, kosteudelta, hapettumiselta ja tärinältä, mikä parantaa pitkän aikavälin luotettavuutta.
Alumiinikotelo toimii tehokkaana jäähdytyselementtinä, joka siirtää lämmön nopeasti pois vastuselementistä. Metallilevyyn tai ulkoiseen jäähdytyselementtiin asennettuna lämpötehokkuus paranee entisestään.
Suunniteltu tuottamaan suurta tehoa kompaktissa paketissa, mikä tekee siitä ihanteellisen sovelluksiin, joissa asennustila on rajallinen, mutta tarvitaan luotettavaa energianpoistoa.
Saatavana välillä 0,01 Ω - 120 kΩ, ±3 %, ±5 % ja ±10 % vastustoleransseilla, jotka kattavat sekä alhaisen vastuksen jarruttamisen että suuren vastuksen kuormitussovellukset.
DUFEW tarjoaa OEM- ja ODM-palveluita, mukaan lukien räätälöidyt mitat, vastusarvot, teholuokitukset, liittimet, johtojohdot, asennuskokoonpanot ja matalan induktanssin mallit.
Toisin kuin perinteiset avoimen tyyppiset vastukset, Ultra-Thin Aluminium Clad Resistor on suunniteltu kompakteihin sähköjärjestelmiin, jotka vaativat tehokasta lämmönhallintaa ja luotettavaa ympäristönsuojelua.
Ihanteellinen regeneratiivisille jarrupiireille pienikokoisissa servojärjestelmissä, joissa asennustila on rajallinen.
Käytetään dynaamiseen jarrutukseen, energian hajauttamiseen ja jännitteen stabilointiin teollisissa invertterijärjestelmissä.
Soveltuu akun lataus-/purkauslaitteisiin, esilatauspiireihin ja energianpoistosovelluksiin.
Tarjoaa vakaat resistiiviset kuormat virtalähteille, akkutestauksille, teollisille testauslaitteille ja elektronisille kuormitusjärjestelmille.
Käytetään laajasti PLC-ohjauskaapeissa, automaatiojärjestelmissä, robotiikassa, CNC-laitteissa ja pienikokoisissa sähköohjauspaneeleissa.
| Ominaista | Testiolosuhteet | Suorituskyky |
|---|---|---|
| Dielektrinen kestojännite | 2500VAC / 50Hz / 60s | Vuotovirta ≤10mA |
| Eristysvastus | 1000VDC | ≥100MΩ |
| Lyhytaikainen ylikuormitus | 10× nimellisteho 5 s | Ei näkyviä vaurioita |
| Lataa käyttöikä | Syklinen käyttö (10s ON / 90s OFF) | ＞ 9000 tuntia |
| Kostean lämmönkestävyys | 40°C ±2°C, 90-95 % RH, 100 h | ΔR ≤ ±(1 %R + 0,05Ω) |
| Nopea lämpötilapyöräily | -55°C / 55°C / 155°C, 15 min kumpikin, 5 sykliä | ΔR ≤ ±(2 %R + 0,05Ω) |
| Lämmönkestävyys | 350 °C / 2 h | Ei näkyviä vaurioita tai värimuutoksia |
| Lämpötilakerroin (TCR) | Nimellisvastus vs. alkuvastus | ＜300 ppm/°C |
| Liekinkestävyys | 10× nimellisteho 5 min | Ei Sytytystä |
| Ominaista | Testiolosuhteet | Suorituskyky |
|---|---|---|
| Terminaalin vahvuus | 45N / 30s | Ei löystymistä tai näkyviä vaurioita |
| Tärinänkestävyys | 5--200Hz, 1g, 98m/s² | Ei rakenteellisia vaurioita |
| Juotoksen lämmönkestävyys | 350±5°C Juotos, 3s | ΔR ≤ ±(1 %R + 0,05Ω) |
| Ulkonäkö | Silmämääräinen tarkastus | Ei näkyviä vaurioita, selkeä merkintä |
| Juotettavuus | 235±5°C Juotos, 5s | Juotteen peitto ≥ 95 % |
| Vertailukohde | DUFEW Ultra-ohut alumiinipäällysteinen vastus | Perinteinen tehovastus |
|---|---|---|
| Asunnon suunnittelu | Erittäin ohut alumiinikotelo täysin suljetulla ruukulla | Pääosin avoin tai puolisuljettu rakennus |
| Asennustila | Ohut 6--8 mm profiili mahdollistaa kompaktin vierekkäisen asennuksen | Suurempi kotelo vaatii enemmän asennustilaa |
| Ympäristönsuojelu | Kestää paremmin pölyä, kosteutta, tärinää ja hapettumista | Rajoitettu ympäristönsuojelu ankarissa olosuhteissa |
| Lämmön hajoaminen | Alumiinikotelo tukee suoraa runko- tai jäähdytyslevyasennusta jäähdytyksen parantamiseksi | Se luottaa ensisijaisesti luonnolliseen ilmajäähdytykseen |
| Vastusalue | Laaja alue 0,01Ω - 120kΩ | Tyypillisesti rajoitettu vastusalue rakenteesta riippuen |
| Sovellus | Kompaktit teollisuuslaitteet, VFD:t, servojärjestelmät, akkulaitteet ja kuormitustestaukset | Yleiskäyttöiset tehonhäviösovellukset |
| Räätälöinti | Tukee mukautettuja mittoja, liittimiä, johtoja, teholuokituksia ja vastusarvoja | Rajoitettu räätälöinti |
V: Sen tärkein etu on erittäin ohut rakenne, jonka paksuus on vain 6--8 mm. Tämä kompakti rakenne tarjoaa tehokkaan tehon hajauttamisen samalla, kun se vähentää asennustilaa, mikä tekee siitä sopivan servokäytöille, VFD-järjestelmille, akkulaitteille ja teollisuuden ohjauskaapeille, joissa tilaa on rajoitetusti.
V: Kyllä. Litteä alumiinijalusta mahdollistaa suoran asennuksen metallirunkoon tai ulkoiseen jäähdytyselementtiin. Lämpörasvan levittäminen kosketuspintojen väliin voi edelleen parantaa lämmönsiirtotehokkuutta ja tukea parempaa jatkuvaa käyttötehoa.
V: Täysin suljettu alumiinikotelo yhdistettynä paloa hidastaviin eristeisiin antaa tehokkaan suojan pölyä, kosteutta, tärinää ja hapettumista vastaan. Verrattuna avoimiin vastusrakenteisiin tämä rakenne tarjoaa paremman sopeutumiskyvyn ympäristöön, kun taas kotelointia voidaan lisätä ulkokäyttöön tai korkean suojan sovelluksiin.
V: Kyllä. DUFEW tarjoaa OEM- ja ODM-räätälöinnit tiettyjen sähköisten, mekaanisten ja asennusvaatimusten perusteella. Mukautettuja vaihtoehtoja ovat resistanssiarvo, teholuokitus, kotelon mitat, liitin- ja johdinkokoonpano, asennusrakenne, matalan induktanssin suunnittelu ja muut erityiset tiedot. Asiakkaat voivat toimittaa piirustuksia tai teknisiä vaatimuksia, ja DUFEWin insinöörit arvioivat ja kehittävät sopivan ratkaisun.
V: Niitä käytetään yleisesti sovelluksissa, jotka vaativat kompaktia kokoa ja luotettavaa lämmönpoistoa, mukaan lukien servokäyttöjärjestelmät, taajuusmuuttajat, dynaamiset jarrupiirit, akun lataus- ja purkauslaitteet, teollisuusautomaatiojärjestelmät, virtalähteet, elektroniset kuormitusjärjestelmät ja uusiutuvan energian laitteet.
DUFEW tarjoaa OEM- ja ODM-valmistuspalveluita teollisuuden tehovastussovelluksiin ja tukee laitevalmistajia, jakelijoita ja järjestelmäintegraattoreita räätälöityillä ratkaisuilla, jotka kattavat sähköisen suorituskyvyn, mekaanisen rakenteen ja asennusvaatimukset.
Räätälöityihin ominaisuuksiin kuuluvat teholuokitukset 50 W - 6 kW, resistanssiarvot 0,01 Ω - 120 kΩ, kotelon mitat, liitin- ja johdinkokoonpanot, asennusrakenteet, matalan induktanssin mallit, mukautetut tarrat, logot ja sovelluskohtaiset muutokset.
Jokainen räätälöity tuote on kehitetty teknisen arvioinnin ja valmistuksen valvonnan avulla, jotta varmistetaan luotettava lämpösuorituskyky, sähköinen stabiilisuus ja pitkäaikainen toiminta teollisuusympäristöissä.
Oikean vastuksen valinta auttaa maksimoimaan järjestelmän luotettavuuden ja käyttöiän. Kun valitset mallia, ota huomioon seuraavat tekijät:
| Valintakohde | Recommendation |
|---|---|
| Teholuokitus | Valitse jatkuvan tai jaksoittaisen käyttöjakson mukaan riittävällä turvamarginaalilla. |
| Resistanssiarvo | Vastaa invertterin, servokäytön tai sähköpiirin vaatimuksia. |
| Käyttöjännite | Varmista, että suurin käyttöjännite ei ylitä tuotteen spesifikaatiota. |
| Jäähdytysmenetelmä | Suuremman tehon sovelluksissa asenna vastus metallilevylle tai jäähdytyslevylle. |
| Asennustila | Valitse mitat käytettävissä olevan kaappi- tai laitetilan perusteella. |
| Yhteystyyppi | Valitse liitin- tai johdinkokoonpanon välillä asennusvaatimusten mukaan. |
Jos et ole varma, mikä malli sopii parhaiten sovellukseesi, DUFEWin suunnittelutiimi voi suositella sopivinta ratkaisua käyttöolosuhteisiisi.
- Teollisuuden tehovastusten ja jarruratkaisujen ammattimainen valmistaja
- Vakaa tuotteen laatu tiukan valmistuksen ja laadunvalvonnan kanssa
- Joustavat OEM- ja ODM-palvelut maailmanlaajuisille laitevalmistajille
- Nopea vastaus tekniseen tukeen ja projektin arviointiin
- Luotettava toimitus vakio- ja räätälöityille tuotteille
- Täydellinen tuotevalikoima, joka kattaa lanka-, aaltopahvin-, putkimaiset, alumiinikoteloidut, jarrutus- ja räätälöidyt tehovastukset
Etsitkö luotettavaa ultraohut alumiinipäällysteisten vastusten toimittajaa?
DUFEW tarjoaa vakiotuotteita ja räätälöityjä ratkaisuja teollisuusautomaatioon, uusiutuvaan energiaan, moottorikäyttöihin, testauslaitteisiin ja tehoelektroniikkaan.
Ota yhteyttä suunnittelutiimiimme tänään:
- Tuotesuositukset
- Tekninen konsultointi
- OEM- ja ODM-tuki
- Esimerkkipyynnöt
- Kilpailukykyiset tarjoukset
DUFEW – Luotettu teollisuustehovastusvalmistajasi Kiinassa.
