Tarjoamme kattavan tuotevalikoiman, joka sisältää vastukset, jarruyksiköt, reaktorit, tehosuodattimet ja muuntajat sekä täydelliset räätälöintimahdollisuudet erilaisiin sovellusvaatimuksiin.

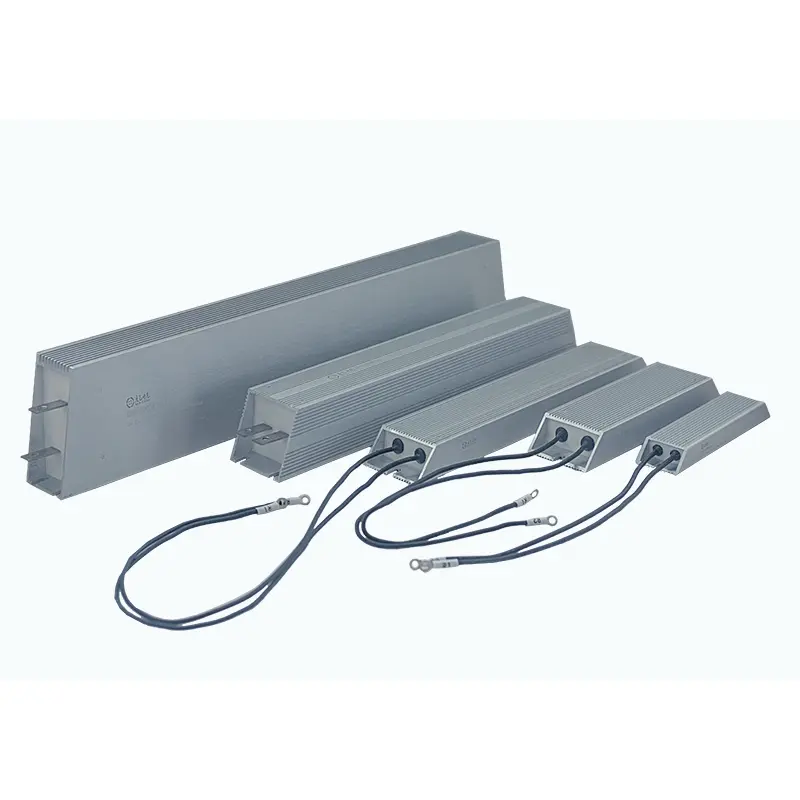

DUFEW Custom-Shaped Aluminium Clad Resistor on suunniteltu ratkaisu, joka on kehitetty teollisuuslaitteisiin, jotka vaativat erityisiä asennusmittoja, ainutlaatuisia asennusrakenteita tai räätälöityjä johdinohjeita.
Toisin kuin vakiokokoiset alumiiniverhoiset vastukset, tämä räätälöity tehovastus voidaan valmistaa todellisen laitteistosi sijoittelun mukaan, mukaan lukien kotelon muoto, asennusreiät, liittimen asento ja johdon ulostulosuunta.
DUFEW tarjoaa joustavia OEM-vastusratkaisuja automaatiojärjestelmiin, moottorinohjauslaitteisiin, kuljetusjärjestelmiin ja erityisiin teollisiin sovelluksiin teholuokilla 50 W - 6 kW, resistanssiarvoilla 0,01 Ω - 120 kΩ ja toleranssivaihtoehdoilla ±3 %, ±5 % ja ±10 %.
Sovittamalla vastuksen rakenne olemassa olevaan asennustilaan asiakkaat voivat välttää kaapin uudelleensuunnittelun, vähentää muutoskustannuksia ja yksinkertaistaa laitteiden integrointia.
Vakiovastukset on suunniteltu vakiovarusteisiin. Monissa teollisuuskoneissa, erikoisajoneuvoissa ja räätälöityissä ohjausjärjestelmissä on kuitenkin rajallinen sisätila tai epäsäännölliset asennusasennot.
DUFEW kehittää räätälöityjä alumiinipäällysteisiä vastuksia ratkaisemaan nämä haasteet.
| Ominaisuus | Asiakasetu |
|---|---|
| Mukautettu kotelon geometria | Sopii epäsäännöllisiin laitetiloihin ilman rakenteellisia muutoksia |
| Säädettävät kiinnitysreiät | Suora asennus ilman lisäkiinnikkeitä |
| Joustava johdon ulostulosuunta | Välttää johdotuksen häiriöt ohjauskaappien sisällä |
| Täysin suljettu alumiinirakenne | Suojaa vastuselementtejä pölyltä, kosteudelta ja tärinältä |
| Optimoitu lämpötäyttötekniikka | Varmistaa tasaisen lämmönsiirron ja estää paikallista ylikuumenemista |
| OEM-tekniikan tuki | Tarjoaa räätälöityjä ratkaisuja prototyypeistä massatuotantoon |
DUFEW tarjoaa räätälöityjä alumiinikotelosuunnitelmia asiakkaan piirustusten, asennusvaatimusten ja laitteiden sijoitteluolosuhteiden perusteella. Kotelorakennetta voidaan mukauttaa monimutkaisiin asennusympäristöihin, mukaan lukien L-muotoiset kokoonpanot, offset-rakenteet, monikulmaiset mallit, erityiset leikkausmuodot ja räätälöidyt asennusalustat.
Tämän joustavan suunnittelutavan ansiosta vastus voidaan integroida suoraan pienikokoisiin laitetiloihin tai järjestelmiin, joissa on rajoitettu asennusalue, mikä vähentää ylimääräistä muutostyötä kokoonpanon aikana.
Asennusrakennetta voidaan muokata erityisten laitevaatimusten mukaan, mukaan lukien reikien etäisyys, upotussyvyys, asennuskorvan määrä ja kannattimien kulmat.
Optimoimalla asennusrajapinnan tuotannon aikana DUFEW auttaa asiakkaita välttämään lisäadapterit ja saavuttamaan nopeamman ja luotettavamman asennuksen.
Vastuselementti on valmistettu korkealaatuisesta metalliseosvastuslangasta, joka on kierretty tarkasti korkean lämpötilan eristävään sydämeen. Kiilleeristyksen jälkeen kokoonpano täytetään kvartsihiekalla ja erityisillä lämpösidosmateriaaleilla alumiinikotelon sisällä yleisen vakauden parantamiseksi.
Kapselointirakenne tarjoaa:
- Parempi lämmönjohtavuus verrattuna ilmaneristykseen
- Vakaa lämmönsiirtokyky
- Parannettu sähköeristyskyky
- Pienempi paikallisen ylikuumenemisen riski
Erilaisten asennusvaatimusten täyttämiseksi DUFEW tukee useita liitin- ja johtokokoonpanoja, mukaan lukien ruostumattomasta teräksestä valmistetut liittimet, korkean lämpötilan johtojohdot, sivulähtöjen mallit ja kulmikkaat ulostulorakenteet.
Nämä mukautetut yhteysvaihtoehdot auttavat välttämään häiriöitä ympäröivien komponenttien kanssa ja tarjoavat suuremman joustavuuden järjestelmän integroinnissa.
| Suunnitteluominaisuus | Tekninen etu |
|---|---|
| Muokattu alumiinikuori | Sopii erikoislaitteiden asennusympäristöihin |
| Kvartsihiekkalämpötäyte | Parantaa lämmönpoistotehokkuutta |
| Seoslanka kierretty elementti | Tarjoaa vakaan vastustuskyvyn |
| Täysin suljettu rakenne | Parantaa pöly- ja kosteussuojaa |
| Alumiininen lämmönpoistorunko | Siirtää nopeasti sisäistä lämpöä |
| Mukautettu ulostulon suunta | Yksinkertaistaa sähköliitäntää |
| Parametri | Erittely |
|---|---|
| Tuotetyyppi | Räätälöity alumiinipäällysteinen vastus |
| Tekniikka | Langallinen tehovastus |
| Teholuokitus | 50W - 6KW |
| Vastusalue | 0,01Ω - 120kΩ |
| Käyttöjännite | ≤1200V |
| Vastustustoleranssi | ±3 %, ±5 %, ±10 % |
| Ydinmateriaali | Korkean lämpötilan eristysmateriaali |
| Vastuslanka | Ensiluokkainen metalliseosvastuslanka |
| Asunnon materiaali | Alumiiniseos |
| Täytemateriaali | Kvartsihiekka lämpöyhdiste |
| Lämpötilakerroin | ≤300 ppm/℃ |
| Eristysvastus | ≥100MΩ |
| Dielektrinen lujuus | 2500VAC / 60s |
| Liekin luokitus | UL94V-2 |
| Vakio | GB-5792 |
| Testikohde | Testi kunto | Suorituskyky |
|---|---|---|
| Dielektrinen lujuus | 2500VAC / 50Hz / 60s | Vuotovirta ≤10mA |
| Eristysvastus | 1000VDC | ≥100MΩ |
| Lyhyt ylikuormitus | 10 kertaa nimellisteho 5 sekuntia | Ei näkyviä vaurioita |
| Pitkäaikainen kuormitusikä | Syklisen toiminnan testi | >9000h |
| Kosteudenkestävyys | 40℃±2℃ / 90%-95%RH /100h | ΔR≤±(1 %R+0,05Ω) |
| Lämpötila Pyöräily | -55 ℃ / 55 ℃ / 155 ℃ syklit | Vakaa suorituskyky |
| Lämmönkestävyys | 350℃ / 2h | Ei ilmeisiä vaurioita |
| Liekinkestävyys | 10 kertaa nimellisteho | Ei palamista |
| Teollisuus | Sovellus |
|---|---|
| Teollisuusautomaatio | Räätälöidyt jarru- ja suojapiirit |
| Servo järjestelmät | Energian absorptio ja dynaaminen jarrutus |
| Sähköajoneuvot | Tilarajalliset tehonsäätöjärjestelmät |
| Erikoisajoneuvot | Räätälöidyt sähköasetelmat |
| Testauslaitteet | Kuorman simulointijärjestelmät |
| Uusiutuva energia | Energiapurkaussovellukset |
| Hissit & nosturit | Moottorin jarrujärjestelmät |
| Laivavarusteet | Kompakti sähköinen ohjausjärjestelmä |
Räätälöintiprosessi alkaa asiakkaan vaatimusten yksityiskohtaisella tarkastelulla, mukaan lukien asennusmitat, asennusasento, teholuokitus, vastusarvo ja johdon suunta. Nämä spesifikaatiot auttavat määrittelemään vastusrakenteen perussuunnitteluvaatimukset.
Sovellusvaatimusten perusteella DUFEW-insinöörit kehittävät sopivan rakenteen arvioimalla kotelon suunnittelua, lämmönpoistokykyä, terminaalien konfiguraatiota ja sisäistä täyttötekniikkaa varmistaakseen luotettavan integraation asiakkaan laitteisiin.
Suunnitteluvahvistuksen jälkeen jokainen vastus valmistetaan standardoiduilla tuotantomenetelmillä ja sille suoritetaan sähköinen ja mekaaninen testaus suorituskyvyn, turvallisuuden ja luotettavuuden varmistamiseksi ennen toimitusta.
| Vertailu | Räätälöity ratkaisu | Tavallinen alumiinipäällysteinen vastus |
|---|---|---|
| Asunnon suunnittelu | Joustavat asuntorakenteet kehitetty laitevaatimusten mukaan | Fixed rectangular housing design |
| Asennuksen yhteensopivuus | Voidaan integroida epäsäännöllisiin tai rajoitettuihin asennustiloihin | Vaatii normaalit asennusolosuhteet |
| Asennuskokoonpano | Asennusreikiä ja kiinnikkeitä voidaan säätää varusteiden sijoittelun mukaan | Kiinteät asennusmitat |
| Terminaalijärjestely | Saatavilla useita pääte- ja johdinohjeita | Vakioterminaalikokoonpano |
| Laitteiden integrointi | Vähentää lisämuutostyötä asennuksen aikana | Voi vaatia muutoksia olemassa oleviin laiterakenteisiin |
| Sovellusalue | Soveltuu erikoiskoneisiin ja räätälöityihin teollisuuslaitteisiin | Soveltuu yleisiin teollisiin sovelluksiin |
Räätälöityä ratkaisua suositellaan, kun laitteistolla on rajallinen asennustila, epäsäännölliset asennusasennot tai erityiset liitäntävaatimukset. Sen avulla vastus sopii olemassa oleviin järjestelmiin ilman suuria rakenteellisia muutoksia.
Ei. DUFEW käyttää optimoituja sisäisiä täyttö- ja lämmönsiirtorakenteita säilyttääkseen tasaisen lämmönjakauman ja vähentääkseen paikallisen ylikuumenemisen riskiä käytön aikana.
DUFEW tukee mukauttamista sovellusten vaatimuksiin, mukaan lukien:
- Asunnon muoto
- Asennusmitat
- Teholuokitus
- Vastusarvo
- Terminaalin tyyppi
- Ohjaussuunta
- Asennusrakenne
Vakiomallit sopivat yleisiin asennusympäristöihin, kun taas räätälöidyt mallit tarjoavat enemmän joustavuutta laitteille, joissa on erityisiä tilarajoituksia, asennusvaatimuksia tai johdotusasetteluja.
