Tarjoamme kattavan tuotevalikoiman, joka sisältää vastukset, jarruyksiköt, reaktorit, tehosuodattimet ja muuntajat sekä täydelliset räätälöintimahdollisuudet erilaisiin sovellusvaatimuksiin.

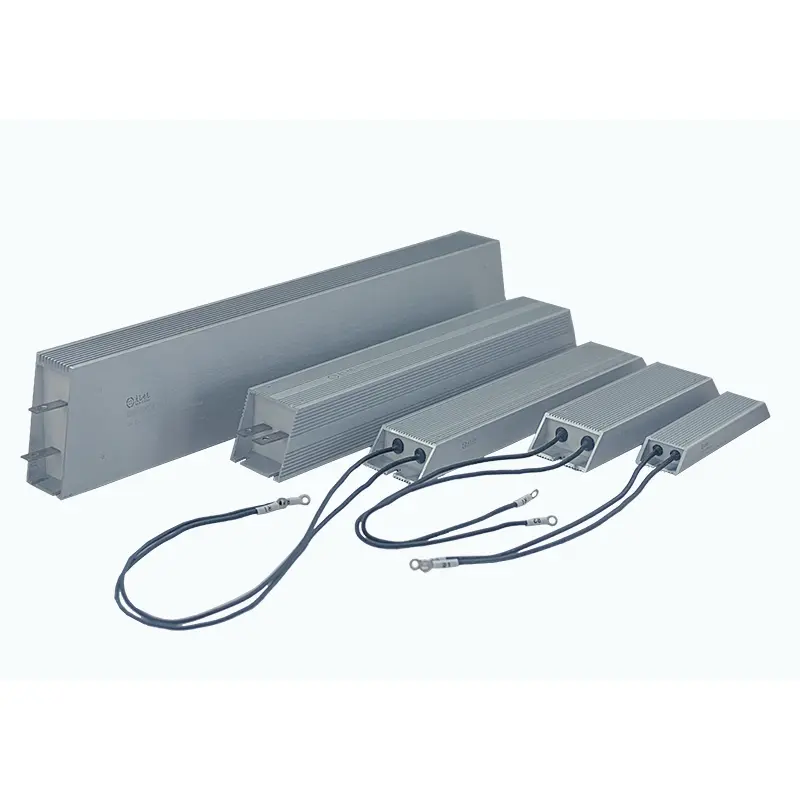

Teollisuuden voimajärjestelmät toimivat usein raskaan kuormituksen, toistuvien jarrutusten, tärinän ja kohonneiden lämpötilojen alaisena. Luotettavan toiminnan varmistamiseksi näissä vaativissa ympäristöissä DUFEW Trapezoidal Aluminium Clad Resistor yhdistää vankan alumiinikotelon optimoituun sisäiseen lämpörakenteeseen, joka siirtää tehokkaasti lämpöä ja suojaa vastuselementtiä pölyltä, kosteudelta, tärinältä ja mekaanisilta vaikutuksilta.
Vastuselementti on valmistettu tarkkuuskääretystä nikkelikromi (Ni-Cr) tai Constantan-seoslangasta, joka on asennettu korkean lämpötilan eristävään ytimeen. Kiillelevyillä tehdyn sähköeristyksen jälkeen kokoonpano on täysin kapseloitu puolisuunnikkaan muotoiseen alumiinikoteloon käyttämällä erityisesti valmistettua erittäin puhdasta kvartsihiekkaa ja korkean lämpötilan hartsia. Tämä rakenne luo tehokkaan lämmönjohtamisreitin, joka siirtää sisäisen lämmön nopeasti ulkoisiin jäähdytysrivoihin ja suojaa vastusta hapettumiselta ja ympäristön saastumiselta.
Teollisuusautomaatioon ja raskaisiin laitteisiin suunniteltu vastus tukee sekä ruostumattomasta teräksestä valmistettuja liittimiä että korkean lämpötilan lyijyjohtoliitäntöjä, mikä mahdollistaa joustavan asennuksen VFD-jarrujärjestelmiin, servokäyttöihin, moottorin ohjauskaappiin, kuormapankkeihin, uusiutuvan energian laitteisiin ja teollisuuden sähkönjakelujärjestelmiin.
Toisin kuin perinteiset suorakaiteen muotoiset alumiinivastukset, puolisuunnikkaan muotoinen kotelo on erityisesti suunniteltu parantamaan sekä jäähdytystehokkuutta että mekaanista vakautta teollisuusympäristöissä.
Puolisuunnikkaan muotoinen profiili lisää ulkoista jäähdytyspintaa, mikä mahdollistaa lämmön haihtumisen tehokkaammin luonnollisen konvektion kautta ja parantaa jatkuvaa toimintakykyä.
Vastuselementti on täysin suljettu alumiinikotelon sisällä, mikä tarjoaa erinomaisen pölyn, kosteuden, tärinän ja hapettumisenkestävyyden ja pidentää tuotteen käyttöikää.
Leveämpi asennusalusta tarjoaa vahvemman mekaanisen tuen, mikä vähentää liikettä jatkuvan tärinän alla ja tekee vastuksen sopivaksi nostureille, hisseille, työstökoneille ja muille raskaille laitteille.
Kvartsihiekkatäyttö siirtää lämpöä paljon ilmaa nopeammin, jolloin sisäinen lämpö pääsee nopeasti alumiinikoteloon jäähdytystehokkuuden parantamiseksi. Lisäjäähdytyselementtejä voidaan asentaa, kun tarvitaan suurempaa jatkuvaa tehonhäviötä.
- Optimoitu puolisuunnikkaan muotoinen kotelo - Suurempi jäähdytyspinta parantaa luonnollista lämmönpoistoa verrattuna perinteisiin suorakaiteen muotoisiin alumiinivastuksiin.
- Täysin ruukullinen rakenne - Täydellinen kapselointi suojaa pölyltä, kosteudelta, tärinältä, hapettumiselta ja mekaanisilta iskuilta.
- Erinomainen lämmönjohtavuus - Kvartsihiekkatäyttö siirtää nopeasti sisäisen lämmön alumiinikoteloon, mikä tukee suurempaa tehotiheyttä.
- Laaja resistanssialue - Saatavana 0,01 Ω - 120 kΩ resistanssitoleransseilla ±3%, ±5% ja ±10%.
- Luotettava mekaaninen lujuus - Leveä alumiinijalusta varmistaa turvallisen asennuksen jatkuvassa tärinässä toimiville laitteille.
- Joustavat liitäntävaihtoehdot - Saatavana ruostumattomasta teräksestä valmistetuilla liittimillä tai korkean lämpötilan johtojohdoilla erilaisiin asennusvaatimuksiin.
- Saatavilla mukautettua valmistusta - Teholuokitus, vastusarvo, mitat, liittimet ja asennuskokoonpanot voidaan räätälöidä OEM-projekteja varten.
Puolisuunnikkaan muotoinen alumiinipäällysteinen vastus soveltuu teollisuusjärjestelmiin, jotka vaativat luotettavaa tehonhäviötä, suurta mekaanista lujuutta ja pitkäaikaista vakautta.
Taajuusmuuttajat (VFD:t), servokäytöt, moottorin jarrupiirit ja regeneratiiviset energianpoistojärjestelmät.
Nosturit, hissit, valssaamot, kaivoskoneet, kompressorit ja muut laitteet, jotka toimivat usein tärinä- ja jarrutusolosuhteissa.
Kuormapankit, virtalähteen testaus, akun purkausjärjestelmät, dynaaminen kuormitussimulaatio ja teolliset testipenkit.
Energian varastointilaitteet, aurinkosähköinvertterit, tuulivoimamuuntimet, latauslaitteet ja tehonmuuntojärjestelmät.
Sähkökaapit, jakelulaitteet, automaatiojärjestelmät ja OEM-koneet, jotka vaativat kompakteja, tiiviitä ja erittäin luotettavia tehovastuksia.
Oikea asennus on välttämätöntä optimaalisen lämpösuorituskyvyn ja pitkän käyttöiän saavuttamiseksi.
Varmista ennen asennusta, että vastusarvo, teho, käyttöjännite ja mitat vastaavat laitevaatimuksia.
Tarkista, että alumiinikotelossa, liittimissä ja kiinnitysrei'issä ei ole muodonmuutoksia, halkeamia tai kuljetusvaurioita.
Asenna vastus tukevasti pohjassa olevien kiinnitysreikien avulla. Varmista, että asennuspinta on tasainen ja jäykkä hyvän mekaanisen vakauden säilyttämiseksi.
Keskisuurissa ja suuritehoisissa sovelluksissa levitä ohut kerros lämpöyhdistettä vastuksen pohjan ja asennuslevyn tai jäähdytyslevyn väliin lämmönsiirron parantamiseksi.
Liitä liittimet tai johdot kunnolla ja varmista, että kaikki sähköliitännät ovat tiukkoja liiallisen kosketusvastuksen estämiseksi.
Asenna vastus hyvin ilmastoituun paikkaan. Suljetuissa sähkökaapeissa paineilmajäähdytystä suositellaan käytettäessä suurella teholla.
Mittaa resistanssiarvo ennen virtapiirin kytkemistä ja tarkkaile käyttölämpötilaa ensimmäisen käyttöönoton aikana.
Vastuselementti on tarkkuuskäämitty käyttämällä korkealaatuista nikkeli-kromi (Ni-Cr) tai Constantan-seoslankaa, mikä takaa vakaan sähköisen suorituskyvyn, korkean ylikuormituskyvyn ja pitkän käyttöiän.
Kestävä kiilleeristyskerros eristää sähköisesti vastuslangan alumiinikotelosta säilyttäen samalla erinomaisen dielektrisen lujuuden korkeissa lämpötiloissa.
Sisä ontelo on täytetty erittäin puhtaalla kvartsihiekalla ja lämmönkestävällä hartsilla, mikä luo tehokkaan lämmönjohtamisreitin, joka siirtää nopeasti lämpöä vastuselementistä alumiinikoteloon.
Suulakepuristetussa alumiinikotelossa on optimoitu puolisuunnikkaan muotoinen profiili, joka lisää jäähdytyspinta-alaa ja parantaa ilman luonnollista konvektiota verrattuna perinteisiin suorakaiteen muotoisiin koteloihin.
Saatavana joko ruostumattomasta teräksestä valmistetuilla liittimillä tai korkean lämpötilan johtolangoilla erilaisten asennus- ja johdotusvaatimusten täyttämiseksi.
| Mallikoodi | Kuvaus | Esimerkki |
|---|---|---|
| AUTO | Puolisuunnikkaan alumiinipäällysteinen vastussarja | AUTO |
| 1500W | Nimellisteho | 1500W |
| 27R | Nimellisvastus | 27Ω |
| J | Vastustustoleranssi | J = ±5 % (valinnainen: H = ±3 %, K = ±10 %) |
| Parametri | Erittely |
|---|---|
| Tehoalue | 50W--6kW |
| Käyttöjännite | ≤1200V |
| Vastusalue | 0,01 Ω - 120 kΩ |
| Vastustustoleranssi | ±3 % / ±5 % / ±10 % |
| Suojausluokitus | IP00 |
| Lämpötilakerroin (TCR) | ≤300 ppm/°C |
| Paloa hidastava luokitus | UL 94V-2 |
| Vakio | GB/T 5792 |
| Ominaista | Testiolosuhteet | Suorituskyky |
|---|---|---|
| Dielektrinen kestojännite | 2500VAC / 50Hz / 60s | Vuotovirta ≤10mA |
| Eristysvastus | 1000VDC | ≥100MΩ |
| Lyhytaikainen ylikuormitus | 10× nimellisteho 5 sekunnin ajan | Ei näkyviä vaurioita |
| Lataa käyttöikä | Syklinen käyttö (10s ON / 90s OFF) | ＞ 9000 tuntia |
| Kostean lämmönkestävyys | 40°C ±2°C, 90-95 % RH, 100 h | ΔR ≤ ±(1 %R + 0,05Ω) |
| Nopea lämpötilapyöräily | -55°C / 55°C / 155°C, 15 minuuttia kumpikin, 5 sykliä | ΔR ≤ ±(2 %R + 0,05Ω) |
| Lämmönkestävyys | 350°C 2 tuntia | Ei näkyvää värimuutoksia tai vaurioita |
| Lämpötilakerroin | Nimelliskuormitus vs. kylmänkestävyys | ＜300 ppm/°C |
| Liekinkestävyys | 10× nimellisteho 5 minuutin ajan | Ei sytytystä tai avotulta |
| Ominaista | Testiolosuhteet | Suorituskyky |
|---|---|---|
| Terminaalin vahvuus | 45N / 30s | Ei löystymistä tai näkyviä vaurioita |
| Tärinänkestävyys | 5--200Hz, 1g, 98m/s² | Ei näkyviä rakennevaurioita |
| Juotoksen lämmönkestävyys | Liittimet Upotettu 350±5°C juotteeseen 3 sekunniksi | ΔR ≤ ±(1 %R + 0,05Ω) |
| Ulkonäkö | Silmämääräinen tarkastus | Ei näkyviä vaurioita, selkeä merkintä |
| Juotettavuus | Liittimet Upotettu 235±5°C juotteeseen 5 sekunniksi | Juotteen peitto ≥ 95 % |
| Vertailukohde | Puolisuunnikkaan muotoinen alumiinipäällysteinen vastus | Perinteinen suorakaiteen muotoinen alumiinikoteloinen vastus |
|---|---|---|
| Asunnon suunnittelu | Puolisuunnikkaan muotoinen profiili lisää lämmönpoistoaluetta ja ilmavirran tehokkuutta | Normaali suorakaiteen muotoinen kotelo pienemmällä jäähdytyspinnalla |
| Lämmönhallinta | Kvartsilla täytetty rakenne siirtää lämpöä nopeasti alumiinikoteloon vakaampien käyttölämpötilojen saavuttamiseksi | Lämmön hajaantuminen riippuu pääasiassa kotelon pinnasta, mikä johtaa alhaisempaan lämpötehokkuuteen |
| Asennusvakaus | Leveä pohja tarjoaa erinomaisen mekaanisen vakauden tärinäalttiille laitteille | Kapeampi pohja tarjoaa alhaisemman tärinänkestävyyden |
| Ympäristönsuojelu | Täysin suljettu rakenne kestää pölyä, kosteutta, hapettumista ja mekaanista kontaminaatiota | Vakiotiivistys tarjoaa rajoitetun suojan ankarissa teollisuusympäristöissä |
| Korkean vastuksen ominaisuus | Resistanssiarvot ovat saatavilla 120 kΩ asti vakaalla suorituskyvyllä | Korkean vastuksen vaihtoehdot ovat yleensä rajoitetumpia |
V: Puolisuunnikkaan muotoinen alumiinikotelo lisää ulkoista jäähdytyspintaa ja parantaa luonnollista ilmavirtausta vastuksen ympärillä. Se tarjoaa myös leveämmän asennusalustan paremman mekaanisen vakauden takaamiseksi, joten se sopii raskaaseen teollisuuslaitteisiin.
V: Kyllä. Kvartsilla täytetty kapselointi siirtää tehokkaasti sisäisen lämmön alumiinikoteloon, jolloin vastus kestää toistuvia jarrutusjaksoja ja lyhytaikaisia ylikuormituksia säilyttäen samalla luotettavan suorituskyvyn.
V: Kyllä. Valinnaiset sisäänrakennetut lämpökytkimet tai lämpötila-anturit voidaan integroida pyynnöstä antamaan lisäsuojaa ylikuumenemiselta valvomattomiin tai turvallisuuden kannalta kriittisiin sovelluksiin.
V: Kyllä, jos kaikilla vastuksilla on samat tekniset tiedot. Tasainen ilmanvaihto, tasapainotettu johdotus ja oikea lämmönpoisto tulee säilyttää tasaisen kuorman jakautumisen ja pitkän aikavälin luotettavuuden varmistamiseksi.
- Ammattimainen tehovastusten valmistaja, jolla on vuosien kokemus teollisuustehoelektroniikasta.
- OEM- ja ODM-räätälöinti vastuksen, tehon, mittojen, liittimien ja asennusvaihtoehtojen mukaan.
- Tiukka laadunvalvonta ja kattava sähköinen ja mekaaninen testaus ennen toimitusta.
- Nopea tuotanto ja vakaa toimitus sekä vakiomalleille että räätälöityille projekteille.
- Tekninen tuki auttaa asiakkaita valitsemaan sovellukseensa sopivimman vastusratkaisun.
