Tarjoamme kattavan tuotevalikoiman, joka sisältää vastukset, jarruyksiköt, reaktorit, tehosuodattimet ja muuntajat sekä täydelliset räätälöintimahdollisuudet erilaisiin sovellusvaatimuksiin.

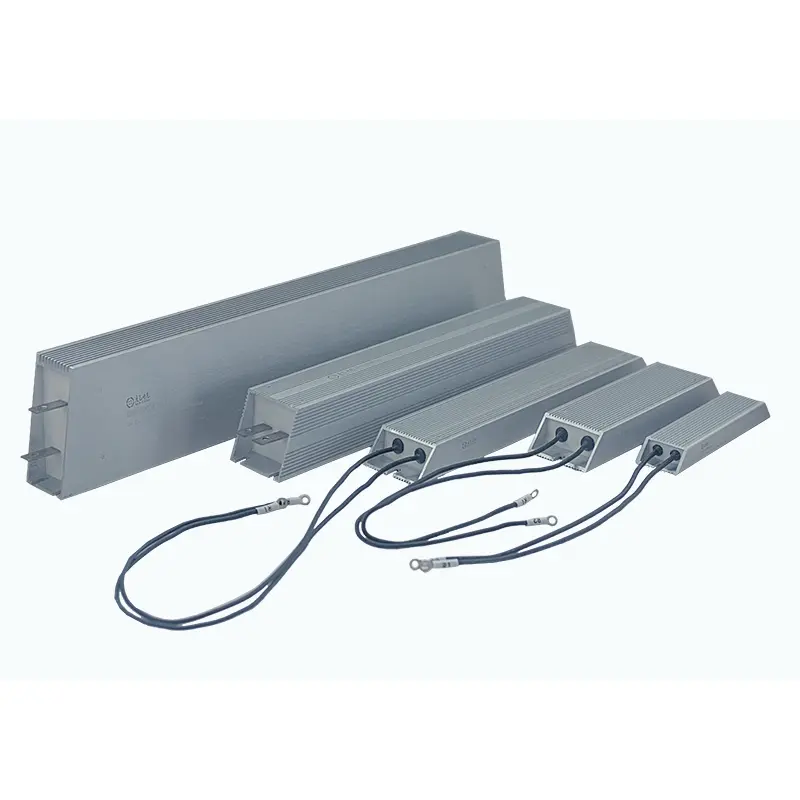

DUFEW Non-Inductive Aluminium Clad Resistor on erityisesti suunniteltu nopeisiin kytkentäpiireihin, pulssitehojärjestelmiin, invertterisovelluksiin ja tarkkuuselektroniikkalaitteisiin, joissa tavanomaiset lankavastukset voivat kärsiä loisen induktanssivaikutuksista.
Toisin kuin tavalliset tehovastukset, jotka tuottavat ylimääräistä induktiivista reaktanssia nopeiden virranmuutosten aikana, DUFEW käyttää kehittynyttä Ayrton-Perry bifilaarista käämirakennetta magneettikentän kytkennän minimoimiseksi ja erittäin alhaisen induktanssin saavuttamiseksi.
Tämä vastus auttaa suojaamaan herkkiä tehokomponentteja, parantamaan aaltomuodon vakautta ja lisäämään korkeataajuisten elektronisten järjestelmien luotettavuutta parantamalla virran vastetta ja vähentämällä kytkentähäiriöitä.
Saatavana 50 W - 6 KW, resistanssiarvot 0,01 Ω - 120 kΩ, DUFEW tarjoaa räätälöityjä matalan induktanssin vastusratkaisuja tehoelektroniikan valmistajille, invertteritoimittajille, automaatioyrityksille ja teollisuuslaitteiden rakentajille.
Nykyaikaisessa tehoelektroniikassa kytkentätaajuus kasvaa edelleen, kun taas komponentit tulevat herkemmiksi sähköisille meluille ja jännitteen vaihteluille.
Perinteinen vastus voi aiheuttaa ei-toivottua induktanssia nopeiden virtasiirtymien aikana, mikä aiheuttaa:
- Jännitteen ylitys
- Virran aaltomuodon vääristymä
- EMI-häiriöt
- Puolijohteiden jännitys
- Ohjausjärjestelmän epävakaus
DUFEW ei-induktiivinen alumiinipäällysteinen vastus on kehitetty ylläpitämään vakaa sähköinen suorituskyky nopeasti muuttuvissa virtaolosuhteissa.
| Suorituskykyominaisuus | Tekninen arvo |
|---|---|
| Erittäin matalan induktanssin käämitysrakenne | Minimoi ei-toivotut induktiiviset vaikutukset nopean kytkennän aikana |
| Ayrton-Perry bifilaarinen käämitys | Kumoaa virran synnyttämät magneettikentät |
| Nopea sähköinen vaste | Parantaa transienttipiirin suorituskykyä |
| Vakaa pulssikuormituskyky | Käsittelee toistuvia lataus- ja purkujaksoja |
| Matala sähkömagneettinen häiriö | Vähentää herkkiin piireihin vaikuttavaa kohinaa |
| Alumiininen lämmönhallintarakenne | Säilyttää luotettavan toiminnan suuren tehon olosuhteissa |
Sisäinen käämirakenne on avaintekijä, joka erottaa matalan induktanssin vastukset tavanomaisista lankakäämimalleista. DUFEW käyttää Ayrton-Perryn bifilaarista käämitysperiaatetta käyttämällä kahta vastakkaisiin suuntiin kierrettyä vastusjohtoa vähentämään virran aikana syntyviä magneettikenttiä.
Antamalla kahden käämin magneettikenttien osittain kumota toisensa, tämä rakenne vähentää merkittävästi nettomagneettivuoa ja minimoi loisinduktanssin, mikä mahdollistaa nopeamman sähkövasteen ja paremman suorituskyvyn nopeissa kytkentäsovelluksissa.
Korkeataajuisissa kytkentäjärjestelmissä tapahtuu usein nopeita virranmuutoksia, joissa loisinduktanssi voi aiheuttaa ei-toivottuja jännitepiikkejä ja vaikuttaa piirin vakauteen. DUFEWin matalan induktanssin vastukset on suunniteltu käsittelemään transienttienergiaa tehokkaasti, vaimentamaan kytkentähuippuja, parantamaan aaltomuodon vakautta ja vähentämään herkkien puolijohdekomponenttien rasitusta.
Ne sopivat erityisesti:
- IGBT-invertteripiirit
- MOSFET-kytkentäjärjestelmät
- PWM tehomuuntimet
- Korkeataajuiset elektroniset kuormat
Regeneratiivisen tai dynaamisen jarrutuksen aikana ylimääräinen energia on purettava nopeasti järjestelmän vakauden ylläpitämiseksi. Pienen induktanssin rakenne parantaa jarrutusvastetta, vähentää kytkentähäiriöitä ja auttaa suojaamaan invertterin tehomoduuleja ohimeneviltä sähköisiltä rasituksilta.
Korkeataajuisissa tehonsyöttöjärjestelmissä loisinduktanssi voi vaikuttaa kytkentäaaltomuotoihin ja kokonaistehokkuuteen. Pieniinduktanssiset DUFEW-vastukset tarjoavat nopeat vasteominaisuudet sovelluksille, kuten vaimennuspiireille, virranrajoituspiireille ja pulssin absorptiopiireille.
Elektronisissa testausjärjestelmissä vastuskomponenttien vasteominaisuudet vaikuttavat suoraan mittaustarkkuuteen. Optimoitu matalan induktanssin suunnittelu auttaa saavuttamaan tarkemman pulssivasteen, vähentämään signaalin vääristymiä ja parantamaan testin toistettavuutta.
| Rakenne | Toiminto |
|---|---|
| Seosvastuslanka | Tarjoaa vakaat vastusominaisuudet |
| Symmetrinen kaksilankainen käämitys | Vähentää magneettista kytkentää |
| Kiille eristyskerros | Erottaa käämityskerrokset ja parantaa vakautta |
| Kvartsilämpötäyte | Parantaa lämmönjohtavuutta |
| Alumiininen kotelo | Tarjoaa mekaanisen suojan ja lämmönhallinnan |
| Parametri | Erittely |
|---|---|
| Tuotetyyppi | Ei-induktiivinen alumiinipäällysteinen vastus |
| Pääominaisuus | Matala induktanssi suorituskyky |
| Käämitystekniikka | Ayrton-Perry Bifilar -käämitys |
| Tehoalue | 50W - 6KW |
| Vastusalue | 0,01Ω - 120kΩ |
| Käyttöjännite | ≤1200V |
| Vastustustoleranssi | ±3 %, ±5 %, ±10 % |
| Lämpötilakerroin | ≤300 ppm/℃ |
| Asunnon materiaali | Alumiiniseos |
| Eristysmateriaali | Korkean lämpötilan palonestoaine |
| Dielektrinen lujuus | 2500VAC / 60s |
| Eristysvastus | ≥100MΩ |
| Vakio | GB-5792 |
| Vertailukohde | DUFEW ei-induktiivinen alumiinipäällysteinen vastus | Perinteinen lankavastus |
|---|---|---|
| Nykyinen vastaus | Suunniteltu nopeisiin virran muutoksiin | Rajoitettu parasiittisen induktanssin vuoksi |
| Magneettinen vaikutus | Vastakkaiset magneettikentät kumoavat toisensa | Magneettikentät kerääntyvät |
| Suorituskyvyn vaihto | Soveltuu korkeataajuisille piireille | Soveltuu pääasiassa matalataajuisiin sovelluksiin |
| EMI-ohjaus | Pienempi sähkömagneettisten häiriöiden riski | Korkeampi meluntuotto |
| Puolijohdesuojaus | Auttaa vähentämään jännitepiikkejä | Saattaa lisätä ohimenevää stressiä |
| Teollisuus | Tyypillinen käyttö |
|---|---|
| Tehoelektroniikka | Korkeataajuinen energian absorptio |
| Sähköautojen latausjärjestelmät | Kytkentäsuojapiirit |
| Aurinkoenergian invertterit | DC-energian purkaus |
| Tuulivoimajärjestelmät | Muuntimen suojaus |
| Servo Drives | Dynaaminen jarrutus |
| Teollisuusautomaatio | Nopeat ohjausjärjestelmät |
| Laboratoriolaitteet | Tarkkuussykemittaus |
DUFEW tukee räätälöityä ei-induktiivisten vastusten kehitystä sovellusvaatimusten mukaan.
Saatavilla olevat mukautukset:
| Mukautettu tuote | Vaihtoehdot |
|---|---|
| Resistanssiarvo | 0,01Ω-120kΩ |
| Teholuokitus | 50W-6KW |
| Induktanssivaatimus | Matala induktanssi räätälöity muotoilu |
| Mitat | Vakio- tai erikoiskotelo |
| Terminaalit | Ruostumattomat liittimet tai korkean lämpötilan johdot |
| Sähköiset parametrit | Räätälöity piirivaatimusten mukaan |
Koska nopeat virranmuutokset voivat synnyttää tavanomaisissa vastuksissa parasiittista induktanssia, mikä aiheuttaa jännitepiikkejä ja sähköistä kohinaa. Ei-induktiiviset vastukset minimoivat nämä vaikutukset ja parantavat piirin vakautta.
Suurin ero on sisäinen käämitystekniikka. DUFEW käyttää Ayrton-Perry-bifilaarikäämiä magneettikentän vuorovaikutuksen vähentämiseen, kun taas vakiovastukset käyttävät yleensä tavanomaista yksisuuntaista käämiä.
Kyllä. Niitä käytetään yleisesti invertterijarrutuspiireissä, pulssin absorptiopiireissä ja tehoelektroniikkajärjestelmissä, jotka vaativat nopeaa vastetta.
Kyllä. DUFEW tarjoaa OEM-räätälöinnin resistanssiarvon, tehon, mekaanisten mittojen, liittimien ja matalan induktanssin vaatimusten mukaan.
