Tarjoamme kattavan tuotevalikoiman, joka sisältää vastukset, jarruyksiköt, reaktorit, tehosuodattimet ja muuntajat sekä täydelliset räätälöintimahdollisuudet erilaisiin sovellusvaatimuksiin.

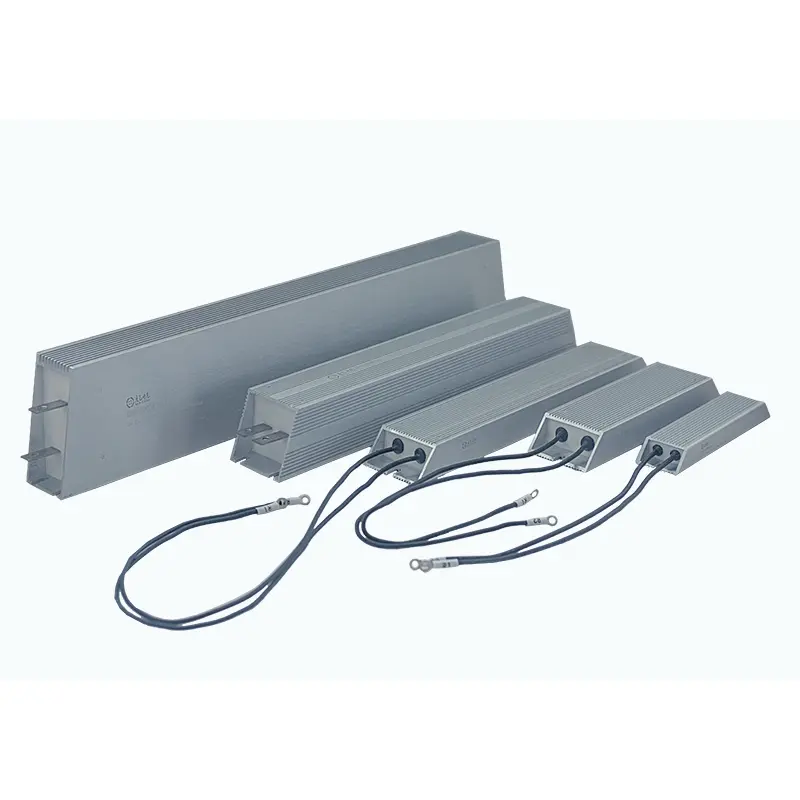

DUFEW Inverter Aluminium Clad Resistor on suunniteltu erityisesti VFD-jarrujärjestelmiin, servokäyttöihin ja teollisuusmoottorien ohjaussovelluksiin, jotka vaativat luotettavaa regeneratiivisen energian absorptiota.
Moottorin hidastuksen, noston tai nopean pysäytyksen aikana moottori tuottaa regeneratiivista energiaa, joka virtaa takaisin invertterin tasavirtaväylään. Jos tätä energiaa ei voida kuluttaa tehokkaasti, liiallinen jännitteen muodostuminen voi laukaista invertterin ylijännitevikoja tai vahingoittaa tehokomponentteja.
DUFEW-invertterijarruvastukset muuttavat regeneroidun sähköenergian lämpöenergiaksi tehokkaan alumiinipäällysteisen vastusrakenteen avulla, mikä auttaa ylläpitämään vaihtosuuntaajan vakaan toiminnan ja parantamaan järjestelmän turvallisuutta.
Kestävän alumiiniseoskotelon, korkean eristyksen kapselointiteknologian ja optimoidun lämmönhallintasuunnittelun ansiosta DUFEW tarjoaa luotettavia jarruvastusratkaisuja teollisuusautomaation valmistajille, invertteritoimittajille ja laiterakentajille maailmanlaajuisesti.
Saatavana 50W-6KW teholuokissa, 0,01Ω-120kΩ resistanssiarvoissa ja mukautettavissa eri invertterijarrutusvaatimuksissa.
Toisin kuin yleiskäyttöiset vastukset, invertterin jarruvastukset vaaditaan kestämään toistuvia lyhytkestoisia suuritehoisia energiapulsseja jarrutusjaksojen aikana.
DUFEW Inverter Aluminium Clad Resistor on suunniteltu käsittelemään:
- Äkillinen regeneroiva energian vapautuminen
- Toistuvat kiihdytys- ja hidastusjaksot
- Lyhytaikaiset ylikuormitusolosuhteet
- Dynaamisen jarrutuksen vaatimukset
Ohjaamalla turvallisesti ylimääräistä energiaa se auttaa:
- Estä DC-väylän ylijännite
- Suojaa invertterimoduulit
- Parantaa jarrutusvastetta
- Lisää laitteiden luotettavuutta
| Ominaisuus | Hyöty |
|---|---|
| Suunniteltu VFD-jarrusovelluksiin | Täyttää taajuusmuuttajan energianhäviön vaatimukset |
| Korkea pulssienergian absorptiokyky | Käsittelee toistuvia jarrutus- ja regenerointijaksoja |
| Alumiiniseoksesta valmistettu lämmönpoistokotelo | Siirtää nopeasti lämpöä käytön aikana |
| Täysin suljettu kapseloitu rakenne | Suojaa pölyltä, kosteudelta ja tärinältä |
| Vakioasennusreiän malli | Helppo asennus ja vaihto |
| Useita päätevaihtoehtoja | Tukee erilaisia johdotusvaatimuksia |
| Mukautetut vastus- ja tehovaihtoehdot | Vastaa eri invertterimäärityksiä |
Vastuselementti on rakennettu korkean lämpötilan eristysmateriaaleista ja kierretty korkealaatuisella nikkeli-kromi (Ni-Cr) tai kupari-nikkeli (Cu-Ni) -lejeeringin vastuslangalla. Kiilleeristyksen jälkeen kokoonpano täytetään paloa hidastavalla lämpöyhdisteellä ja suljetaan alumiiniseoskotelon sisään.
Tämä integroitu rakenne parantaa mekaanista lujuutta, tärinänkestävyyttä, lämmönsiirtotehokkuutta ja pitkäaikaista käyttövarmuutta teollisissa jarrusovelluksissa.
Sisärakenteessa on käytetty kvartsitäytettä yhdistettynä erityisiin sideaineisiin lämmönjohtavuuden parantamiseksi. Perinteiseen ilmaeristykseen verrattuna tämä rakenne siirtää lämpöä tehokkaammin vastuselementistä alumiinikoteloon.
Yhdessä ulkoisten lämmönpoistourien kanssa lämpörakenne auttaa ylläpitämään vakaata jarrutustehoa, parantamaan lämpötilatasapainoa ja pidentämään käyttöikää toistuvissa kuormitusolosuhteissa.
DUFEW tukee erilaisia liitäntävaihtoehtoja, mukaan lukien ruostumattomasta teräksestä valmistetut liittimet ja korkean lämpötilan lyijyjohdot erilaisten asennusvaatimusten täyttämiseksi. Integroidut asennusreiät yksinkertaistavat asennusta invertterikaappien ja teollisuuden ohjausjärjestelmien sisään.
Oikean vastuksen valinta edellyttää invertterin parametrien, jarrutusolosuhteiden ja asennusympäristön huomioon ottamista.
| Valintatekijä | Harkinta |
|---|---|
| Resistanssiarvo | On vastattava invertterin valmistajan suosittelemaa jarrutusvastusaluetta |
| Teholuokitus | Valitaan jarrutustaajuuden ja tarvittavan energian absorptiokyvyn mukaan |
| Moottorin teho | Suurempi moottorikapasiteetti vaatii yleensä vahvempaa jarrutuskykyä |
| Käyttömäärä | Toistuva jarrutus vaatii suurempaa lämpökapasiteettia |
| Asennusympäristö | Ilmanvaihtoolosuhteet ja kaapin jäähdytyssuunnittelu tulee arvioida |
Väärä vastuksen valinta voi aiheuttaa liiallisen jarrutusvirran, riittämättömän jarrutusmomentin, ylikuumenemisen tai invertterisuojahälytyksiä. DUFEW suosittelee sopivien vastusarvojen valitsemista invertterin teknisten tietojen ja todellisten käyttövaatimusten perusteella.
| Sovellus | Toiminto |
|---|---|
| Taajuusmuuttajat (VFD) | Imee regeneratiivista energiaa moottorijarrutuksen aikana |
| Servokäyttöjärjestelmät | Käsittelee servomoottorin hidastusenergiaa |
| Hissit | Säätelee laskemisen ja jarrutuksen aikana syntyvää energiaa |
| Nosturit ja nostolaitteet | Tukee toistuvaa käynnistys-pysäytystoimintoa |
| Teollisuuden automaatiolaitteet | Tarjoaa dynaamisen jarrutussuojan |
| Elektroninen kuormitustestaus | Toimii suuritehoisena resistiivisenä kuormana |
| Uusiutuvan energian laitteet | Energiapurkaus- ja suojapiirit |
| Parametri | Erittely |
|---|---|
| Tuotetyyppi | Invertterin alumiinipäällysteinen vastus |
| Sovellus | Dynaaminen jarrutus / regeneroiva energian haihduttaminen |
| Tehoalue | 50W - 6KW |
| Vastusalue | 0,01Ω - 120kΩ |
| Käyttöjännite | ≤1200V |
| Vastustustoleranssi | ±3 %, ±5 %, ±10 % |
| Resistanssilangan materiaali | Nikkeli-kromi / kupari-nikkeliseos |
| Asunnon materiaali | Alumiiniseos |
| Eristysmateriaali | Korkean lämpötilan palonestoaine |
| Lämpötilakerroin | ≤300 ppm/℃ |
| Suojausluokka | IP00 |
| Liekin luokitus | UL94V-2 |
| Vakio | GB-5792 |
| Testikohde | Testi kunto | Suorituskyky |
|---|---|---|
| Dielektrinen lujuus | 2500VAC / 50Hz /60s | Vuotovirta ≤10mA |
| Eristysvastus | 1000VDC | ≥100MΩ |
| Lyhyt ylikuormitus | 10 kertaa nimellisteho /5s | Ei näkyviä vaurioita |
| Pitkäaikainen kuormitusikä | Syklinen purkaustoiminto | >9000h |
| Kosteudenkestävyys | 40℃±2℃ /90%-95%RH /100h | ΔR≤±(1 %R+0,05Ω) |
| Lämpötila Pyöräily | -55 ℃ - 155 ℃ syklit | Vakaa suorituskyky |
| Lämmönkestävyys | 350℃ /2h | Ei ilmeisiä vaurioita |
| Liekin testi | 10 kertaa nimellisteho | Ei palamista |
| Vertailu | DUFEW invertteri alumiinipäällysteinen vastus | Yleinen tehovastus |
|---|---|---|
| Sovelluksen tarkoitus | Suunniteltu regeneratiiviseen jarrutusenergian imemiseen | Suunniteltu tavallisiin kuormitussovelluksiin |
| Energiankäsittely | Tukee lyhytaikaisia korkean energian pulsseja | Soveltuu pääasiassa vakaisiin kuormiin |
| Moottorin ohjauksen yhteensopivuus | Sopii VFD- ja servojarrujärjestelmiin | Ei invertterikohtaista suunnittelua |
| Ylijännitesuoja | Auttaa estämään DC-väylän ylijänniteviat | Rajoitettu suojauskyky |
| Lämpösuunnittelu | Optimoitu toistuviin jarrutusjaksoihin | Saattaa ylikuumentua toistuvien pulssien alla |
| Asennus | Suunniteltu integroitavaksi ohjauskaappiin | Yleiskäyttöinen asennus |
Tarkista ennen asennusta invertterin malli, suositeltu resistanssialue, vaadittu jarrutusteho ja käyttöjakso varmistaaksesi, että vastus vastaa järjestelmävaatimuksia.
Tarkista alumiinikotelo, liittimet, kotelon kunto ja asennusrakenne ennen asennusta varmistaaksesi, että vastus ei ole vaurioitunut ja valmis käyttöön.
Oikea lämmönpoisto on välttämätöntä luotettavan jarrutustoiminnan kannalta. Ilmavirran parantamiseksi suositellaan pystysuoraa asennusta, kun taas vastusten välillä tulee säilyttää riittävä etäisyys. Suljetuissa kaapeissa saatetaan tarvita lisätuuletusta käyttöolosuhteiden mukaan.
Käytä lämmönkestäviä kaapeleita, varmista turvalliset liitännät ja pidä invertterin ja vastuksen välinen johtoetäisyys mahdollisimman lyhyenä parantaaksesi yhteyden luotettavuutta.
Tarkista asennuksen jälkeen vastusarvo, tarkkaile pinnan lämpötilaa käytön aikana ja varmista jarrutusteho varmistaaksesi, että järjestelmä toimii oikein.
DUFEW tukee räätälöityjä invertterin jarruvastusratkaisuja, mukaan lukien:
| Mukautettu tuote | Käytettävissä olevat vaihtoehdot |
|---|---|
| Resistanssiarvo | Mukautettu resistanssi vastaa invertterin vaatimuksia |
| Teholuokitus | 50W-6KW |
| Asunnon koko | Mukautetut mitat |
| Terminaalin tyyppi | Ruostumattomat liittimet / johdot |
| Suojauskomponentit | Valinnainen lämpösuojaus |
| Sovelluksen suunnittelu | Räätälöity jarrutusolosuhteiden mukaan |
Invertterin alumiinipäällysteinen vastus absorboi moottorijarrutuksen aikana syntyvää regeneratiivista energiaa ja muuntaa sen lämpöenergiaksi, mikä estää DC-väylän ylijännitteen ja suojaa invertterijärjestelmää.
Resistanssiarvon tulee noudattaa invertterin valmistajan suosittelemaa aluetta. Liian pieni arvo voi aiheuttaa liiallisen virran, kun taas liian suuri arvo voi heikentää jarrutustehoa.
Kyllä. DUFEW-invertterijarruvastukset soveltuvat servojärjestelmiin, erityisesti sovelluksiin, jotka vaativat nopeaa hidastamista ja toistuvia jarrutusjaksoja.
Kyllä. DUFEW tukee lämpökytkimien tai lämpötilasuojakomponenttien lisäämistä sovelluksiin, jotka vaativat lisäturvallisuuden valvontaa.
