Tarjoamme kattavan tuotevalikoiman, joka sisältää vastukset, jarruyksiköt, reaktorit, tehosuodattimet ja muuntajat sekä täydelliset räätälöintimahdollisuudet erilaisiin sovellusvaatimuksiin.
Dufew Electric Output Reactor on asennettu VFD-lähtöliittimien ja moottorin väliin tehonsiirron laadun parantamiseksi ja moottorijärjestelmien suojaamiseksi suurtaajuuksilta kytkentäjännityksiltä.
VFD-laitteiden PWM-lähtöjännitteen nopeat kytkentäominaisuudet voivat aiheuttaa korkean dv/dt-jännityksen, heijastuneita jänniteaaltoja, harmonisia virtoja ja lisäkaapelin latausvirtaa. Nämä vaikutukset muuttuvat vakavammiksi, kun invertterin ja moottorin välillä käytetään pitkiä kaapeleita.
Lisäämällä oikean impedanssin lähtöpiiriin reaktori auttaa tasoittamaan jännitteen aaltomuotoja, vähentämään moottorin napojen jännitepiikkejä, alentamaan eristysjännitystä ja parantamaan teollisuuden käyttöjärjestelmien luotettavuutta.
Dufew-reaktoreissa käytetään pienihäviöisiä piiteräsytimiä, korkean lämpötilan eristemateriaaleja ja optimoituja käämirakenteita vakaan suorituskyvyn varmistamiseksi jatkuvassa teollisessa käytössä.
Kun invertterin ja moottorin välinen kaapeli on liian pitkä, kaapelin hajautettu kapasitanssi synnyttää lisälatausvirtaa.
Ilman asianmukaista suojausta tämä voi aiheuttaa:
- VFD-ylivirtahälyttimet
- Epävakaa moottorin toiminta
- Lisääntynyt invertterin lähtöjännitys
- Vähentynyt järjestelmän luotettavuus
VFD Output Reactor vähentää kapasitiivista latausvirtaa ja parantaa järjestelmän vakautta erityisesti sovelluksissa, joissa moottori on asennettu kauas invertterikotelosta.
Reaktori vähentää VFD:n synnyttämien suurtaajuisten PWM-jännitemuutosten vaikutusta ja auttaa suojaamaan moottorin eristystä jatkuvan käytön aikana.
Se vähentää moottorin käämien jänniterasitusta, vähentää eristeen ikääntymistä ja pidentää moottorin käyttöikää. Tämä auttaa parantamaan järjestelmän yleistä luotettavuutta erityisesti vaativissa teollisuussovelluksissa.
Kun moottorit asennetaan kauas VFD-kaapeista, pitkät kaapelit voivat lisätä latausvirtaa ja aiheuttaa heijastuvia jännitevaikutuksia.
Reaktori auttaa vähentämään näitä vaikutuksia parantamalla virran aaltomuodon laatua ja rajoittamalla jännitteen vaihteluita. Se tukee pidempiä kaapelin siirtoetäisyyksiä säilyttäen samalla moottorin vakaan toiminnan.
Optimoitu induktiivinen rakenne auttaa vaimentamaan VFD-toiminnan aikana syntyviä korkeataajuisia harmonisia komponentteja.
Se myös vähentää moottorin sähkömagneettista kohinaa, vuotovirtaa ja mahdollisia häiriöitä lähellä olevien automaatio- ja ohjauslaitteiden kanssa luoden vakaamman toimintaympäristön.

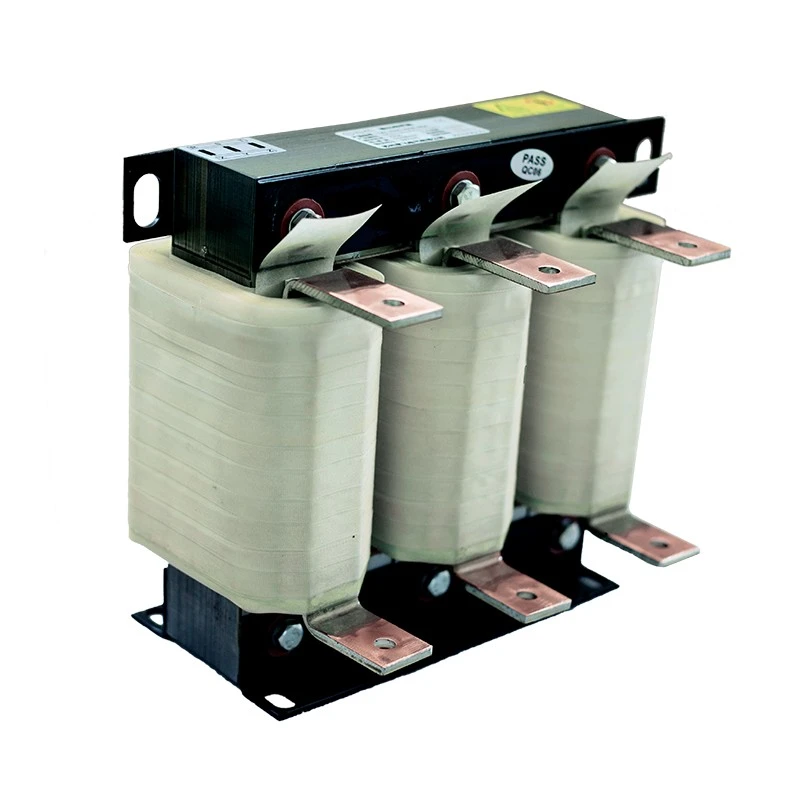

Reaktori valmistetaan kylmävalssatusta piiteräsytimestä, luokan F eristysjärjestelmästä, tyhjiökyllästysprosessista ja kupari- tai alumiinikäämitysvaihtoehdoista.
Tämä vankka rakenne varmistaa vakaan induktanssin, alemman tärinän ja luotettavan lämpösuorituskyvyn pitkäaikaisessa teollisessa käytössä.
Symmetrinen kolmivaiheinen ydinrakenne tarjoaa tasapainoisen magneettisen suorituskyvyn kaikissa käämeissä.
Se auttaa vähentämään magneettisia häviöitä säilyttäen samalla vakaat induktanssiominaisuudet varmistaen tasaisen sähköisen suorituskyvyn VFD-toiminnan aikana.
Reaktori on saatavana eri kokoonpanoissa, mukaan lukien IP00 avoimet rakenteet ja IP20 suojakotelot eri asennusvaatimusten täyttämiseksi.
Se tukee sekä pysty- että vaaka-asennustapoja. Saatavilla on räätälöityjä mittoja, jotka vastaavat kaappitilaa, asennusolosuhteita ja erityisiä käyttötarpeita.
Dufew-reaktoriratkaisuja käytetään laajalti teollisissa sovelluksissa, joissa vaaditaan moottorin suojausta ja vakaata VFD-toimintaa.
Tyypillisiä sovelluksia ovat:
- Taajuusmuuttujajärjestelmät tehonvakauden parantamiseksi ja moottoreiden sähköisen rasituksen vähentämiseksi.
- Teollisuusmoottorien ohjauskaapit, pumput ja puhaltimet, jotka vaativat luotettavaa jatkuvaa toimintaa.
- Vaativissa työoloissa käytettävät nosturit ja nostolaitteet, kaivoskoneet ja satamalaitteet.
- Valssaamot, ruiskuvalukoneet ja tekstiilikoneet vakaaseen ja tehokkaaseen tuotantoprosessiin.
- Automatisoidut tuotantolinjat ja uusiutuvan energian laitteet, joissa luotettava teho on tärkeää.
| Sovelluksen ehto | Suositus |
|---|---|
| Moottorikaapelin pituus on yli 50 metriä | Suositeltava |
| Moottorin eristyssuojaus vaaditaan | Suositeltava |
| Moottorin melua on vähennettävä | Suositeltava |
| Korkeataajuiset häiriöt vaikuttavat antureisiin | Suositeltava |
| Toistuva kiihdytys ja hidastuminen | Suositeltava |
Reaktorin valinnan tulee perustua VFD-parametreihin, kaapelin olosuhteisiin ja moottorivaatimuksiin oikean suorituskyvyn ja luotettavan toiminnan varmistamiseksi.
Valinnassa tulee ottaa huomioon tärkeimmät tekijät, kuten:
- Nimellisjännite ja lähtövirta
- Moottorin teho ja toimintataajuus
Kaapelin ominaisuudet ja asennusolosuhteet vaikuttavat myös reaktorin valintaan, mukaan lukien:
- Kaapelin pituus ja tyyppi
- Asennusympäristö
- Hajautettu kapasitanssi
Moottorin eristys ja käyttöolosuhteet tulee arvioida vastaamaan sopivaa reaktoriratkaisua, mukaan lukien:
- Eristysluokka
- Toimintakunto
- Suojausvaatimukset
Dufew tarjoaa räätälöityjä reaktorimalleja eri teollisten sovellusten ja järjestelmävaatimusten mukaan.
CAL-4321-0250-EISA
| Koodi | Kuvaus |
|---|---|
| CAL | AC Reactor -sarja |
| 4 | Jännitteen taso |
| 3 | Kolme vaihetta |
| 2 | Lähtöreaktorin tyyppi |
| 1 | Jännitteen pudotus |
| 0250 | Nimellisvirta |
| EI | Ydinrakenne |
| S | Asennustyyppi |
| A | Alumiininen käämitys |
| Parametri | Erittely |
|---|---|
| Tuotetyyppi | VFD-lähtöreaktori |
| Nimellisjännite | 220VAC / 380VAC / 690VAC / 1140VAC |
| Taajuus | 50Hz / 60Hz |
| Nimellisvirta | 5A - 3800A |
| Jännitteen pudotus | 0,5 % / 1 % / 2 % / 4 % |
| Ylikuormituskapasiteetti | 1,5-kertainen nimellisvirta 60 sekunnin ajan |
| Dielektrinen lujuus | 3000VAC / 50Hz / 1min |
| Eristysvastus | ≥100MΩ |
| Suojausluokka | IP00 / IP20 |
| Eristysluokka | Luokka F (155℃) |
| Melutaso | ≤65 dB |
| Käyttöikä | ≥15 vuotta |
Dufew Electric on erikoistunut teollisuusvoimakomponentteihin ja räätälöityihin reaktoriratkaisuihin.
Jokainen ulostuloreaktori valmistetaan valvotuilla prosesseilla, mukaan lukien:
- Ydinvalmistuksen tarkastus
- Käämiprosessin ohjaus
- Korkeajännitekestävyystestaus
- Eristyskestävyystestaus
- Lämpötilan nousun tarkastus
- Sähköisen suorituskyvyn tarkastus
Tuotteisiin voidaan toimittaa:
- ISO-laatujärjestelmän noudattaminen
- CE-sertifioidut tuotteet
- Räätälöity tekninen dokumentaatio
Ennen toimitusta jokainen reaktori tarkastetaan asiakkaan vaatimusten mukaisesti luotettavan asennuksen ja toiminnan varmistamiseksi.
Teollisuusreaktorit vaativat luotettavan suojan kansainvälisen kuljetuksen aikana painonsa ja sähkömagneettisten komponenttiensa vuoksi.
Dufew tarjoaa:
| Kuljetusmenetelmä | Sovellus |
|---|---|
| Merirahti | Suuret teolliset tilaukset ja täydelliset laiteprojektit |
| Lentorahti | Näyte ja kiireelliset toimitusvaatimukset |
| Maakuljetukset | Alueellinen teollisuustoimitus |
Pakkauksen ominaisuudet:
- Kosteutta kestävä suoja
- Iskunkestävä kiinnitys
- Vie vakiopuiset kotelot
- Räätälöity pakkaus tuotteen koon ja painon mukaan
Se asennetaan VFD-lähtöliittimien ja moottorin väliin parantamaan lähdön aaltomuodon laatua ja vähentämään moottorin sähköistä rasitusta.
Sitä käytetään yleisesti pitkissä kaapelisovelluksissa, moottorin eristyssuojauksessa ja järjestelmissä, joihin vaikuttavat jännitepiikit, melu tai häiriöt.
Ei. Tulopuolen ja moottorin puoleisilla komponenteilla on eri toiminnot. Toinen keskittyy virtalähteen suojaamiseen, kun taas toinen parantaa moottorin suorituskykyä.
Kyllä. Dufew tarjoaa räätälöityjä ratkaisuja jännitteen, virran, asennusvaatimusten ja käyttöympäristön perusteella.
Dufew Electric tarjoaa luotettavia reaktoriratkaisuja teollisiin VFD-sovelluksiin, joissa on ammattimainen valmistuskyky, räätälöity tekninen tuki ja tiukka laadunvalvonta.
From motor protection to long-distance drive applications, Dufew helps customers improve equipment reliability, reduce maintenance costs, and achieve stable operation.
