Tarjoamme kattavan tuotevalikoiman, joka sisältää vastukset, jarruyksiköt, reaktorit, tehosuodattimet ja muuntajat sekä täydelliset räätälöintimahdollisuudet erilaisiin sovellusvaatimuksiin.
Teolliset taajuusmuuttajat (VFD) ovat erittäin herkkiä virranlaatuongelmille, kuten jännitteen vaihteluille, sähköpiikeille ja tasasuuntauspiirien synnyttämille harmonisille häiriöille. Kun useat taajuusmuuttajat toimivat samalla tehojärjestelmällä, liiallinen harmoninen virta ja transienttihäiriöt voivat johtaa invertterivioihin, DC-väylän kondensaattorin vaurioitumiseen, epänormaaleihin hälytyksiin tai odottamattomiin järjestelmän sammumiseen.

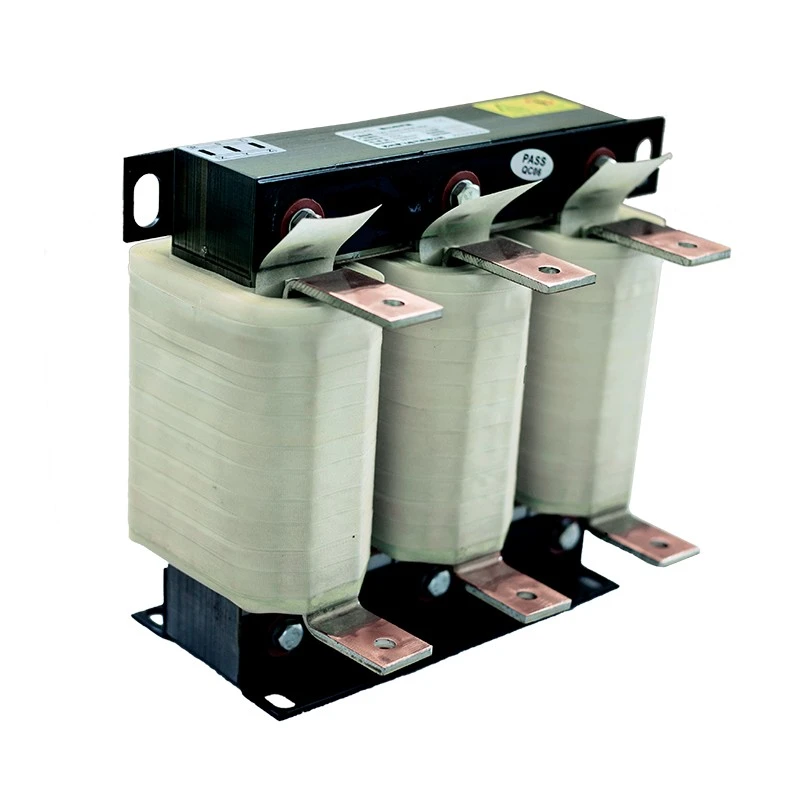

Dufew Electric Input Line Reactor -ratkaisut asennetaan sarjaan AC-virtalähteen ja VFD-tulopuolen väliin. Lisäämällä ohjattua impedanssia tehopiiriin reaktori rajoittaa harmonista virtaa, vähentää käynnistyssyöttövirtaa, parantaa jännitteen vakautta ja pidentää invertterikomponenttien käyttöikää.
Reaktorissa käytetään pienihäviöisiä kylmävalssattuja piiteräksisiä ytimiä, korkean lämpötilan eristemateriaaleja ja optimoituja käämirakenteita luotettavan toiminnan varmistamiseksi jatkuvissa teollisuusolosuhteissa. Suurivirtasovelluksiin on saatavana foliokäämitekniikka kompaktin rakenteen, paremman lämmönpoiston ja vakaan sähköisen suorituskyvyn saavuttamiseksi.
Monet VFD-virheet johtuvat huonosta virranlaadusta eikä invertterivioista. Input Line Reactorin asentaminen auttaa suojaamaan käyttöjärjestelmiä sähköisiltä häiriöiltä ja parantaa laitteiden yleistä luotettavuutta.
Yleisiä ratkaistuja ongelmia ovat:
- Suuri tulovirran ylitys VFD:n käynnistyksen aikana
- Dioditasasuuntauksen aiheuttama harmoninen saaste
- Kolmivaiheinen jännitteen epätasapaino
- Toistuvat invertterin ylijännitehälytykset
- DC-väylän kondensaattorin ja tasasuuntaajan sillan vauriot
- Häiriöt useiden VFD-järjestelmien välillä
Dufew Input Line Reactor vähentää VFD-tasasuuntaajapiirien tuottamaa harmonista virtaa ja auttaa minimoimaan harmonisen takaisinkytkennän teollisuuden sähköverkkoon.
Se parantaa virranlaatua vähentämällä aaltomuodon vääristymiä, parantamalla useiden VFD-järjestelmien yhteensopivuutta ja tarjoamalla paremman suojan tehokertoimen korjauskondensaattoreille ja herkille ohjauslaitteille.
VFD:n käynnistyksen, kiihdytyksen tai äkillisten kuormituksen muutosten aikana sähköpiikit ja virranvaihtelut voivat vaikuttaa järjestelmän vakauteen.
Reaktori auttaa vähentämään käynnistyssyöttövirtaa, rajoittamaan transienttia iskuvirtaa, suojaamaan invertterin tasasuuntaajan komponentteja ja vähentämään DC-väylän ylijänniteriskejä järjestelmän luotettavuuden parantamiseksi.
Dufew-reaktorit valmistetaan luotettavilla materiaaleilla ja ammattimaisilla tuotantoprosesseilla, mukaan lukien pienihäviöiset kylmävalssatut piiteräsytimet, luokan F eristemateriaalit, tyhjiökyllästysprosessi ja korkean lämpötilan kovetustekniikka.
Saatavilla on kupari- tai alumiinikäämitysvaihtoehtoja erilaisiin sovellutusvaatimuksiin. Optimoitu magneettinen rakenne auttaa vähentämään tärinää, melua ja lämpötilan nousua pitkäaikaisen käytön aikana.
Ammattimaisena teollisuusvoimakomponenttien valmistajana Dufew tarjoaa räätälöityjä reaktoriratkaisuja erilaisiin sovellusvaatimuksiin ja käyttöolosuhteisiin.
Räätälöintivaihtoehtoja ovat:
- Nimellisjännite ja nimellisvirta
- Jännitteen pudotus ja VFD teholuokitus
- Asennusmitat ja käyttöympäristö
- Käämimateriaali
Käytettävissä olevia rakenteita ovat:
- IP00 avoin rakenne
- IP20 suojattu kotelo
- Pysty- tai vaakaasennus
- Kuparikäämi tai alumiinikäämi
Dufew Input Line Reactor -ratkaisuja käytetään laajalti teollisissa sovelluksissa, jotka edellyttävät parempaa virranlaatua, invertterisuojausta ja vakaata sähköistä suorituskykyä.
Tyypillisiä sovelluksia ovat:
- Variable Frequency Drive (VFD) -järjestelmät ja teollisuusmoottorien ohjauskaapit
- Servokäyttöjärjestelmät, hissit ja nostolaitteet
- Vaativissa kuormitusolosuhteissa toimivat nosturit ja satamakoneet
- Valssaamot, pumput ja puhaltimet, jotka vaativat luotettavaa jatkuvaa toimintaa
- Ruiskuvalukoneet ja teollisuusautomaatiolaitteet
- Uusiutuvan energian muunnosjärjestelmät, joilla on korkeat tehonlaatuvaatimukset
Input Line Reactor -laitetta suositellaan sovelluksiin, joissa on:
| Sovelluksen ehto | Suositus |
|---|---|
| Useita VFD:itä jakavat yhden virtalähteen | Suositeltava |
| Virtalähteen kapasiteetti ≥600kVA | Suositeltava |
| VFD asennettu lähelle suurikapasiteettista muuntajaa | Suositeltava |
| Kolmivaiheinen jännitteen epätasapaino ylittää 1,8 % | Suositeltava |
| Virtajärjestelmä harmonisilla häiriöillä | Suositeltava |
| Usein kytketyt tehokertoimen korjauskondensaattorit | Suositeltava |
Dufew-mallinumerot antavat tietoa jännitetasosta, vaihetyypistä, reaktorin tyypistä, jännitehäviöstä, nimellisvirrasta, sydämen rakenteesta, asennustavasta ja käämimateriaalista.
| Koodi | Kuvaus |
|---|---|
| CAL | AC Reactor -sarja |
| 4 | Jännitetaso (2 = 220 V, 4 = 380 V, 6 = 690 V) |
| 3 | Vaihenumero (3 = kolme vaihetta, 1 = yksi vaihe) |
| 1 | Reaktorin tyyppi (1 = tuloreaktori, 2 = lähtöreaktori) |
| 2 | Jännitteen pudotus (2=2%, 1=1%) |
| 0250 | Nimellisvirta (0250=250A, 2500=2500A) |
| EI | Ydinrakenne (EI = kolmivaiheinen ydin, UI = yksivaiheinen ydin) |
| S | Asennustyyppi (S = pystysuora, W = vaaka) |
| A | Käämimateriaali (A = alumiini, C = kupari) |
Esimerkki: CAL-4312-0250-EISA
380 V:n kolmivaiheinen tulolinjareaktori, jossa 2 % jännitehäviö, 250 A nimellisvirta, EI-ydinrakenne, pystyasennus ja alumiinikäämi.
| Parametri | Erittely |
|---|---|
| Nimellisjännite | 220VAC / 380VAC / 690VAC / 1140VAC |
| Taajuus | 50Hz / 60Hz / Mukautettu taajuus saatavilla |
| Nimellisvirta | 5A - 3800A |
| Jännitteen pudotus | 0,5 % / 1 % / 2 % / 4 % |
| Ylikuormituskapasiteetti | 1,5-kertainen nimellisvirta 60 sekuntia, väli 1 tunti |
| Dielektrinen lujuus | 3000VAC / 50Hz / 5mA / 1min |
| Eristysvastus | ≥100MΩ (1000VDC) |
| Suojausluokka | IP00 / IP20 |
| Eristysluokka | Luokka F (155℃) |
| Lämpötilaluokka | T40 |
| Liekin luokitus | UL94V-2 |
| Melutaso | ≤65 dB (testattu 1 metrin korkeudella) |
| Käyttöikä | ≥15 vuotta |
| Standardit | IEC289:1987, GB10229-88, JB9644-1999 |
Dufew Electric on erikoistunut teollisuusvoimakomponenttien valmistukseen ja tarjoaa räätälöityjä reaktoriratkaisuja maailmanlaajuisille asiakkaille.
Laadunvalvontaprosessimme sisältää:
- ISO-laatujärjestelmä
- CE-sertifioidut tuotteet
- Sähköisen suorituskyvyn testaus
- Eristyskestävyystestaus
- Korkeajännitekestävyystestaus
- Lämpötilan nousun testaus
- Melutarkastus
Jokainen reaktori tarkastetaan asiakkaan vaatimusten mukaisesti ennen toimitusta luotettavan suorituskyvyn varmistamiseksi asennuksen jälkeen.
Teollisuusreaktorit vaativat ammattimaista pakkaussuojausta painonsa ja sähkörakenteensa vuoksi.
Dufew tarjoaa:
- Kosteudenkestävä pakkaus
- Iskunkestävä kiinnitys puukoteloiden sisällä
- Räätälöity pakkaus tuotteen koon ja painon mukaan
- Vientistandardin mukaiset kuljetusratkaisut
Kuljetusvaihtoehdot:
| Kuljetusmenetelmä | Sovellus |
|---|---|
| Merirahti | Suuri määrä ja raskaan teollisuuden laitteiden lähetys |
| Lentorahti | Kiireelliset näytteet tai pienet reaktorit |
| Maakuljetukset | Kotimaan ja alueelliset toimitukset |
Input Line Reactor tulee asentaa AC-virtalähteen ja VFD-tuloliittimien väliin. Se on suunniteltu vähentämään verkon puolen harmonisia ongelmia, vaimentamaan sähköisiä häiriöitä ja suojaamaan invertterin tulopiiriä. Sitä ei saa asentaa VFD-lähdön ja moottorin väliin.
Yleisiä jännitteenpudotusvaihtoehtoja ovat 0,5 %, 1 %, 2 % ja 4 %.
Yleisissä VFD-sovelluksissa valitaan yleensä 2 % jännitehäviö. Järjestelmät, joissa on vakavia harmonisia häiriöitä tai epävakaat virransyöttöolosuhteet voivat vaatia korkeampaa impedanssia sovellusvaatimusten perusteella.
Se riippuu järjestelmän suunnittelusta ja käyttöolosuhteista. Useimmissa teollisissa sovelluksissa jokaisessa VFD:ssä suositellaan yksittäisen reaktorin käyttöä paremman harmonisen ohjauksen ja suojauksen saavuttamiseksi.
Reaktori vaatii vähän huoltoa. Säännöllisen tarkastuksen tulisi keskittyä:
- Liitinliitoksen tiiveys
- Pölyn kerääntyminen
- Epänormaali melu
- Lämpötilan nousu
Asianmukainen ilmanvaihto, oikea asennus ja säännöllinen tarkastus auttavat säilyttämään luotettavuuden pitkällä aikavälillä.
