Teollisissa käyttöjärjestelmissä DC Link -reaktorit asennetaan yleensä DC-välipiiriin tasasuuntauksen ja kuormituksen muutosten aiheuttamien virranvaihtelujen vähentämiseksi. Perinteiset pystysuorat reaktorirakenteet voivat kuitenkin aiheuttaa asennushaasteita pienikokoisiin kaappeihin, joissa pystysuora tila on rajallinen.

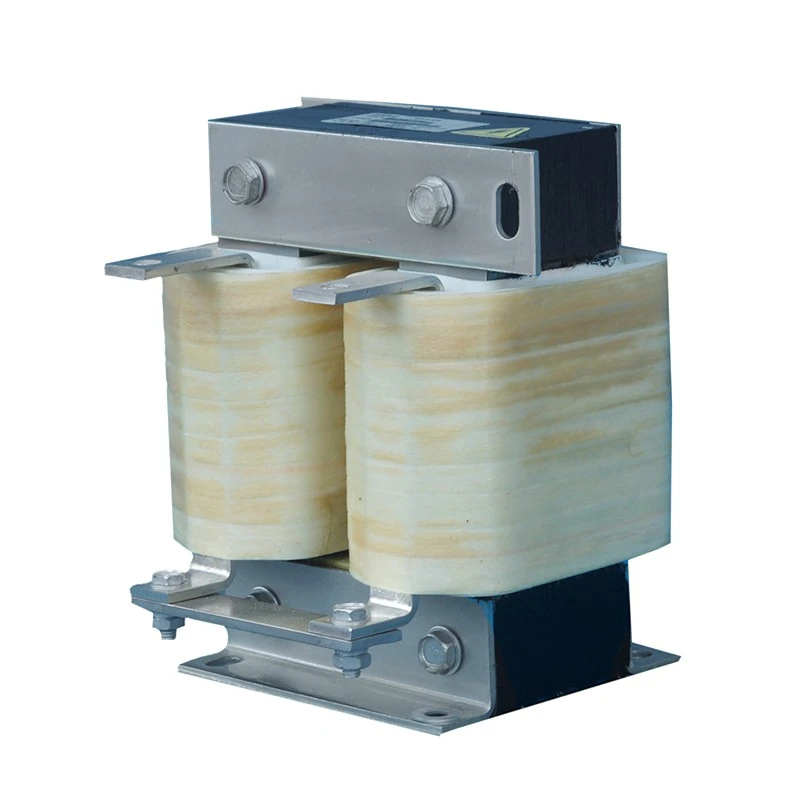

Dufew Electric Horizontal DC Link Reactor ottaa käyttöön litteän magneettisen rakenteen, jossa on vaakasuoraan järjestetty sydän- ja käämikokoonpano. Tämä rakenne vähentää kokonaiskorkeutta säilyttäen samalla vaaditun induktanssin suorituskyvyn ja lämpökyvyn.
Reaktori on valmistettu pienihäviöisillä kylmävalssatuilla piiteräslaminoinneilla, korkean lämpötilan F-luokan eristemateriaaleilla ja tyhjiökyllästystekniikalla. Suurvirtasovelluksiin on saatavilla kelattomia foliokäämirakenteita, joilla saavutetaan kompaktit mitat, parempi lämmönpoisto ja vakaa jatkuva toiminta.
Toisin kuin tavalliset pystysuorat reaktorit, vaakasuora kokoonpano keskittyy mekaaniseen integrointiin, ilmavirran optimointiin ja kaapin sijoittelun joustavuuteen, joten se sopii nykyaikaisiin kompakteihin käyttölaitteisiin.
Monilla teollisilla ohjauskaapeilla on tiukat korkeusrajoitukset monikerroksisten VFD-järjestelyjen, koneintegroitujen sähkökoteloiden, liikkuvien tehojärjestelmien tai kapeiden tasavirtakaappien vuoksi. Matalaprofiilinen kokoonpano pienentää kokonaiskorkeutta ja hyödyntää paremmin käytettävissä olevaa kaapin leveyttä, mikä mahdollistaa helpomman integroinnin laitteisiin, joissa asennustila on rajoitettu. Verrattuna perinteisiin pystysuuntaisiin reaktoreihin tämä järjestely antaa insinööreille enemmän joustavuutta kaapin sijoittelun optimoinnissa ilman, että kotelon korkeus kasvaa.
Lämmönhallinta on kriittistä jatkuvalla virralla toimiville DC-reaktoreille. Vaakasuuntainen ilmanvaihtorakenne altistaa käämit ilmavirralle useiden pintojen yli, kun taas sivutuuletus auttaa vähentämään lämmön kertymistä ja laajempi lämmönpoistoalue edistää tasaisemman lämpötilan jakautumista. IP20-suojaussuojat on suunniteltu ylläpitämään tehokasta ilmavirtaa ja tukemaan vakaata suorituskykyä pitkäaikaisen täyden kuormituksen aikana.
Sovellukset, kuten nosturit, liikkuvat laitteet ja teollisuuskoneet, edellyttävät luotettavaa mekaanista vakautta. Leveämpi asennusalusta tarjoaa vahvemman tuen, kun taas monipistekiinnitys auttaa rajoittamaan siirtymistä käytön aikana. Vakaa ilmarakorakenne ylläpitää tasaisen induktanssin suorituskyvyn, ja turvalliset liitännät auttavat kestämään tärinää vaativissa teollisuusympäristöissä.
Sivuliitinjärjestely yksinkertaistaa integrointia kapeisiin sähkökaappeihin vähentämällä pystysuuntaisia johdotuksen esteitä ja lyhentämällä DC-väylän reititysetäisyyksiä tarvittaessa. Se mahdollistaa myös positiivisten ja negatiivisten kaapelien puhtaamman järjestelyn, mikä auttaa insinöörejä saavuttamaan kompaktimman ja organisoidumman sähköasetelman.
Esimerkki: CDL-600-0600-EIDA
| Koodi | Kuvaus |
|---|---|
| CDL | DC Link Reactor -sarja |
| 600 | Jännitetaso (600 = 690 VDC) |
| 0600 | Nimellisvirta (0600 = 600A, 2500 = 2500A) |
| EI | Core Structure (EI = Three-phase Core, UI = Single-phase Core) |
| D | Asennusrakenne (D = pystyasennus, W = vaakasuora asennus) |
| A | Käämimateriaali (A = alumiini, C = kupari) |
| Parametri | Erittely |
|---|---|
| Nimellisjännite | 220VAC / 380VAC / 690VAC / 1140VAC |
| Toimintataajuus | 50Hz / 60Hz / Jopa 500Hz |
| Nimellisvirta | 5A - 3800A |
| Ylikuormituskyky | 1,5-kertainen nimellisvirta 60 sekuntia, väli 1 tunti |
| Jännitteen pudotus | 0,5 % / 1 % / 2 % / 4 % |
| Dielektrinen lujuus | 3000VAC / 50Hz / 5mA / 1min |
| Eristysvastus | ≥100MΩ (1000VDC) |
| Suojausluokka | IP00 / IP20 |
| Eristysluokka | T40 / luokka F (155 ℃) |
| Paloa hidastava luokka | UL94V-2 |
| Melutaso | ≤65 dB (Testattu 1 metrin vaakaetäisyydellä reaktorista) |
| Käyttöikä | ≥15 vuotta |
| Standardit | IEC289:1987 Reactor Standard / GB10229-88 Reactor Standard (vastaa IEC289:1987) / JB9644-1999 Reactor for Semiconductor Electrical Drives |
Vaakasuora sydän- ja käämijärjestely pienentää merkittävästi kokonaisasennuskorkeutta verrattuna perinteisiin pystysuuntaisiin tasavirtareaktoreihin.
Tämä suunnittelu auttaa:
- Sopii erittäin ohuisiin VFD-kaappiin, joissa on rajoitettu pystysuora välys
- Tukee monikerroksisia kaappiasetteluja häiritsemättä yläkomponentteja
- Paranna tilankäyttöä kompakteissa sähkökoteloissa
- Yksinkertaista integrointi koneisiin asennettuihin ohjausjärjestelmiin
Tasainen rakenne sopii erityisen hyvin kapeille ja pitkänomaisille kaappeille, joissa korkeus on ensisijainen asennusrajoitus.
Lämmönhallinta on kriittinen DC-reaktoreille, jotka toimivat jatkuvalla virtakuormalla.
Vaakasuuntainen muotoilu parantaa lämmönpoistoa seuraavilla tavoilla:
- Leveämmät käämityspinnat, jotka ovat alttiina ilmavirralle
- Sivutuuletuskanavat, jotka vähentävät lämmön kertymistä
- Tasaisempi lämpötilan jakautuminen pitkäaikaisessa käytössä
- Yhteensopiva IP20-suojausrakenne estämättä ilmavirtausreittejä
Verrattuna pystysuoraan pinottuihin rakenteisiin, vaakasuora ilmavirtausreitti auttaa vähentämään paikallisia kuumia pisteitä ja parantamaan toiminnan vakautta.
Teollisuuslaitteet, kuten liikkuvat voimajärjestelmät, nostolaitteet ja raskaat koneet, voivat kokea jatkuvaa mekaanista tärinää.
Reaktorissa on vahvistettu vaakasuora asennusrakenne, joka sisältää:
- Leveämpi pohjatuki parantaa mekaanista vakautta
- Useita kiinnityspisteitä vähentämään siirtymäriskiä
- Vakaa ilmavälin sijoitus tasaisen induktanssin ylläpitämiseksi
- Turvallinen sivuliitinjärjestely vähentää kaapelin rasitusta
Tämä rakenne parantaa luotettavuutta sovelluksissa, jotka vaativat pitkäaikaista toimintaa tärinäolosuhteissa.
Tehokas kaapelijärjestely on tärkeä suuritiheyksisissa sähkökaapeissa.
Vaakasuora kokoonpano tarjoaa:
- Sivulle sijoitetut positiiviset ja negatiiviset liittimet helpottavat kaapelin reititystä
- Vähentynyt pystysuora tukos kaapin sisällä
- Lyhyemmät ja puhtaammat DC-väyläliitännät
- Parannettu DC-positiivisten ja negatiivisten johtopolkujen välinen ero
Optimoitu johdotusasettelu auttaa insinöörejä saavuttamaan puhtaamman kaappisuunnittelun ja parantaa samalla asennuksen tehokkuutta ja huollon saavutettavuutta.
Horizontal DC Link Reactor on ihanteellinen erittäin ohuille sähköohjauskaapeille, joita käytetään työstökoneissa, pienikokoisissa tuotantolinjoissa ja integroiduissa automaatiolaitteistoissa, joissa pystysuora asennustila on rajallinen, mutta kaapin syvyys on käytettävissä.
Matalan rakenteen ansiosta insinöörit voivat asentaa reaktorin ilman kaapin mittoja, mikä tekee siitä sopivan tilaherkkään laitesuunnitteluun.
Monikerroksisissa VFD-kaappikokoonpanoissa jokaisella käyttöosuudella on rajoitettu pystysuora välys pinottujen komponenttien vuoksi.
Vaakasuora rakenne auttaa välttämään häiriöitä ylempien ja alempien laitekerrosten kanssa samalla kun se säilyttää tasaisen tasavirtaväylän virran suorituskyvyn, joten se sopii kompakteihin taajuusmuuttajakaappiin, joissa on korkea komponenttitiheys.
Siirrettävät generaattorit, ajoneuvoon asennettavat virtalähteet ja kannettavat käyttöjärjestelmät vaativat usein kompakteja sähkökoteloita, joissa on tiukat korkeusrajoitukset.
Litteä profiili mahdollistaa vaakasuoran asennuksen pienivälisten koteloiden sisällä säilyttäen samalla luotettavan toiminnan tärinässä ja liikkuvissa työolosuhteissa.
Vaakareaktori tarjoaa käytännöllisen asennusratkaisun sähköhuoneisiin tai ohjauskaapeihin, jotka on järjestetty pitkiin lineaarisiin kokoonpanoihin, joissa kaapin korkeus on rajoitettu, mutta sisäsyvyys on käytettävissä.
Sen litteä rakenne mahdollistaa kaapin lattiatilan paremman hyödyntämisen ja yksinkertaistaa sisäisten komponenttien järjestelyä.
Galvanointi- ja elektrolyysilaitteet käyttävät yleensä kapeita tasavirtakaappeja, joissa virtakiskotila ja asennuskorkeus ovat rajalliset.
Vaakasuuntainen DC Link -reaktori voidaan asentaa tasaiseen kokoonpanoon tasavirtavirran tasaamiseksi samalla kun se mukautuu kompaktiin tasasuuntaajakaappiin.
| Vertailu | Vaakasuuntainen DC-linkkireaktori | Pystysuuntainen DC Link -reaktori |
|---|---|---|
| Rakenne | Tasainen ydin ja vaakasuuntainen käämitys | Pystysuora pinottu ydinrakenne |
| Asennustila | Suunniteltu matalakorkeisiin kaappeihin | Vaatii suuremman pystyvälin |
| Kaapin integrointi | Sopii kompakteihin ja räätälöityihin asetteluihin | Sopii perinteisiin kaappeihin |
| Jäähdytysmenetelmä | Vaakasuuntainen ilmavirta leveämmällä lämmönpoistoalueella | Pystysuuntainen ilmavirran muotoilu |
| Johdotusjärjestely | Sivuliittimet yksinkertaistavat kompaktia reititystä | Pystysuuntaiset liittimet vaativat lisäkorkeutta |
| Mekaaninen vakaus | Leveä pohja parantaa tärinänkestävyyttä | Pienempi jalanjälkirakenne |
Dufew Electric on erikoistunut räätälöityihin tehoelektroniikkakomponentteihin, mukaan lukien DC Link -reaktorit, AC-reaktorit, jarruvastukset, muuntajat ja niihin liittyvät sähköratkaisut.
Kokeneiden suunnittelutiimien ja valvottujen valmistusprosessien ansiosta Dufew tarjoaa luotettavia reaktorituotteita VFD-järjestelmiin, teollisuusautomaatioon ja tehonmuunnossovelluksiin.
Tuotantomahdollisuuksiin kuuluvat:
- Tarkkuusytimen käsittely ja käämien valmistus
- DC-ilmaraon rakenteen optimointi
- Tyhjiökyllästys ja eristyskäsittely
- Sähköisen suorituskyvyn ja luotettavuuden testaus
Jokainen reaktori varmistetaan keskeisillä tarkastuksilla, kuten eristysresistanssi, kestojännite, induktanssi, lämpötilan nousu ja melutaso.
Dufew Electric parantaa jatkuvasti laadunhallintajärjestelmäänsä ja tuotestandardejaan. Yritys tarjoaa ISO-laadunhallintasertifikaatteja, CE-sertifikaatteja, tuotetestausraportteja ja teknistä dokumentaatiota tukemaan maailmanlaajuisia asiakasprojekteja.
Dufew tarjoaa OEM-valmistusta, räätälöityjä malleja ja teknistä tukea erityisten sovellusvaatimusten perusteella.
Dufew Electric käyttää ammattimaisia pakkausratkaisuja suojellakseen reaktorin suorituskykyä kansainvälisen kuljetuksen aikana.
Pakkaustoimenpiteitä ovat:
- Kosteudenkestävä ja eristävä suoja
- Vahvistettu kiinnitys iskuvaurioiden estämiseksi
- Vientistandardin mukaiset puukotelot suurille reaktoreille
- Tuotetarrat ja tekniset asiakirjat helpottavat asennusta
Jokainen yksikkö tarkastetaan ennen toimitusta ja toimitetaan vaadittujen teknisten tietojen, testiraporttien ja räätälöityjen pakkausratkaisujen kanssa.
Dufew tukee erätilauksia, OEM-projekteja ja maailmanlaajuisia toimitusvaatimuksia.
Tätä mallia suositellaan, kun sähkökaapin korkeus on rajoitettu, mutta riittävä leveys tai syvyys. Tasainen rakenne auttaa insinöörejä integroimaan yksikön pienikokoisiin kaappeihin säilyttäen samalla luotettavan tasavirtaväylän suorituskyvyn.
Ei. Sähköinen suorituskyky riippuu pääasiassa induktanssin suunnittelusta, magneettirakenteesta, virran arvosta ja käämitekniikasta. Vaakasuora kokoonpano parantaa pääasiassa asennuksen joustavuutta, jäähdytystehokkuutta ja kaapin integrointia.
Kyllä. Dufew tarjoaa räätälöityjä ratkaisuja, mukaan lukien nimellisvirran, jännitevaatimukset, induktanssiarvot, mitat, asennusmenetelmät ja käämitysmateriaalit asiakkaan laitevaatimusten mukaan.
Kyllä. Vahvistettu asennusrakenne ja vakaa ilmarakorakenne parantavat mekaanista luotettavuutta. Sitä voidaan käyttää jatkuvalle tärinälle altistuvissa teollisuuslaitteissa, kuten liikkuvissa järjestelmissä, nostolaitteissa ja raskaassa käytössä olevissa koneissa.
