Tarjoamme kattavan tuotevalikoiman, joka sisältää vastukset, jarruyksiköt, reaktorit, tehosuodattimet ja muuntajat sekä täydelliset räätälöintimahdollisuudet erilaisiin sovellusvaatimuksiin.
Suuritehoisissa VFD- ja tehonmuuntojärjestelmissä tasasuuntausaste muuntaa vaihtovirran tasavirraksi ennen vaihtosuuntaajaosan syöttämistä. Tämän muunnosprosessin aikana DC-väylävirta voi sisältää aaltoilukomponentteja, jotka johtuvat tasasuuntausominaisuuksista, kuormituksen vaihtelusta ja regeneratiivisesta toiminnasta.

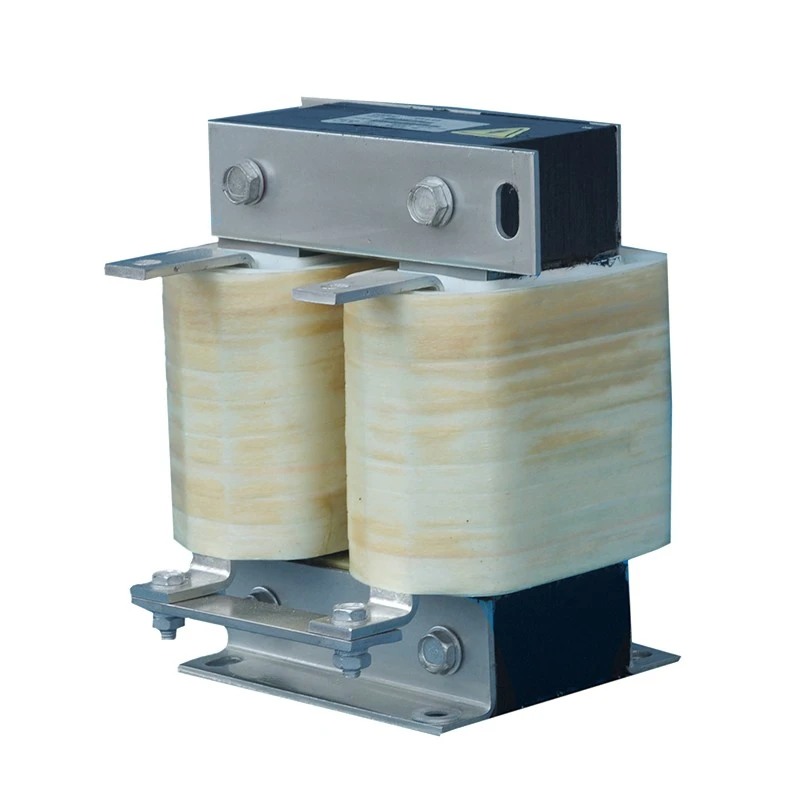

Dufew Electric DC Link Reactor asennetaan sarjaan DC-väyläpiirin tasasuuntaaja- ja invertteriosien väliin. Tarjoamalla induktiivisen energian varastoinnin se tasoittaa virran vaihtelua, ylläpitää jatkuvaa tasavirtavirtaa ja vähentää DC-kondensaattorien ja tehopuolijohdelaitteiden sähköistä rasitusta.
Toisin kuin perinteiset AC-reaktorit, se on erityisesti suunniteltu jatkuvaan tasavirtakäyttöön. Segmentoitu ilmavälin magneettinen rakenne parantaa DC-esijännitevastusta, vähentää magneettisen kyllästymisen riskiä ja ylläpitää vakaan induktanssin suorituskyvyn pitkäaikaisen teollisen käytön aikana.
Dufew käyttää matalahäviöisiä kylmävalssattuja piiteräsytimiä, luokan F eristysjärjestelmiä, tarkkoja käämitysprosesseja ja tyhjiökyllästystekniikkaa saavuttaakseen luotettavan lämpösuorituskyvyn, eristyslujuuden ja mekaanisen vakauden.
AC-DC-muunnoksen aikana tasasuuntaajan vaiheen jännitteen vaihtelut voivat tuoda aaltoiluvirtaa tasavirtaväylään. Reaktori tasoittaa tasavirran aaltomuotoa, vähentää aaltoilukomponentteja ja parantaa invertterin tulon vakautta samalla, kun se auttaa vähentämään tasavirtaväylän kondensaattoreiden rasitusta. Tämä on erityisen hyödyllistä suuritehoisissa käyttöjärjestelmissä, jotka vaativat vakaata tasavirtaenergian syöttöä.
Sovelluksissa, joissa kuormitukset vaihtelevat tai tehoolosuhteet ovat epävakaat, liiallinen virran pulsaatio voi vaikuttaa invertterin toimintaan. Vähentämällä virran epäjatkuvuutta ja ylläpitämällä jatkuvaa tasasuuntausvirtaa, reaktori tukee vakaata invertterikytkentää ja auttaa vähentämään epänormaalia toimintatilaa dynaamisen toiminnan aikana.
Suuri aaltoiluvirta voi nopeuttaa tasavirtakondensaattorin vanhenemista ja lisätä tehokomponenttien lämpörasitusta. Optimoitu muotoilu rajoittaa virran pulsaatiota ja vähentää kondensaattoreiden aaltoilujännitystä, mikä auttaa parantamaan tasavirtaväylän komponenttien luotettavuutta ja pidentää koko käyttöjärjestelmän käyttöikää.
Tasoittamalla DC-virran ominaisuuksia reaktori voi parantaa muuntajajärjestelmän sähköistä suorituskykyä. Pienempi virransärö parantaa energian käyttöä ja yhteensopivuutta suuritehoisten sähköjärjestelmien kanssa.
Jatkuva tasavirta tuottaa yksisuuntaisen magneettikentän, joka voi saada tavanomaiset magneettiytimet lähestymään kylläisyyttä. Dufew käyttää segmentoitua ilmavälin ydinrakennetta DC-kyllästysriskin vähentämiseksi säilyttäen samalla vakaan induktanssin ja tehokkaan virran tasoitussuorituskyvyn. Tämä rakenne tukee luotettavaa toimintaa jatkuvilla tasavirtakuormilla.
Käämirakenne on optimoitu suurvirran tasavirtakäyttöä varten, mikä auttaa vähentämään tasavirtavastuksen häviötä ja lämpötilan nousua säilyttäen samalla vakaan sähköisen suorituskyvyn ja tehokkaan lämmönhallinnan. Suurvirtasovelluksiin voidaan käyttää myös foliokäämirakenteita kokonaiskoon pienentämiseksi ja lämmönpoiston parantamiseksi.
Tyhjiöimpregnointiprosessi vahvistaa eristysjärjestelmää ja parantaa kosteudenkestävyyttä, mekaanista lujuutta ja tärinänkestävyyttä. Yhdessä optimoidun rakennesuunnittelun kanssa se tukee luotettavaa pitkäkestoista toimintaa säilyttäen samalla alhaisen sähkömagneettisen tärinän ja melutason ≤65 dB normaaleissa testausolosuhteissa.
| Sovellus | Päähyöty |
|---|---|
| Taajuusmuuttajat | Paranna tasavirtaväylän vakautta |
| Servokäyttöjärjestelmät | Vähennä aaltoiluvirran vaikutusta |
| Hissit | Paranna ajon luotettavuutta |
| Satamanosturit | Tukee toistuvia kuormituksen muutoksia |
| Valssaamot | Paranna suuritehoisen toiminnan vakautta |
| Ruiskuvalukoneet | Säilytä vakaa tehon muunnos |
| Teolliset testauslaitteet | Paranna sähköistä johdonmukaisuutta |
| Automaatiojärjestelmät | Suojaa DC-väylän komponentteja |
DC Link -reaktoria suositellaan, kun:
| Sovelluksen ehto | Odotettu hyöty |
|---|---|
| Tehokkaat VFD-järjestelmät | Vähennä DC-väylän vaihtelua |
| Suuret DC-kondensaattoripankit | Pienempi aaltoiluvirran jännitys |
| Toistuva kiihdytys/hidastus | Paranna toiminnan vakautta |
| Raskaat teollisuuskuormat | Vähennä komponenttien sähköistä rasitusta |
| Regeneratiiviset sovellukset | Paranna tasavirtapiirin suorituskykyä |
| Pitkä jatkuva toiminta | Paranna järjestelmän luotettavuutta |
| Parametri | Erittely |
|---|---|
| Tuotetyyppi | DC Link Reactor / DC Bus Reactor |
| Asennusasento | DC-väylä tasasuuntaajan ja invertterin välillä |
| Nimellisjännite | 220VAC / 380VAC / 690VAC / 1140VAC |
| Nimellisvirta | 5A - 3800A |
| Jännitteen pudotus | 0,5 % / 1 % / 2 % / 4 % |
| Taajuusalue | 50Hz / 60Hz / Räätälöity 500Hz asti |
| Induktanssi | Räätälöity järjestelmävaatimusten mukaan |
| Ylikuormituskyky | 1,5 × nimellisvirta 60 sekunnin ajan |
| Dielektrinen lujuus | 3000VAC / 50Hz / 5mA / 1min |
| Eristysvastus | ≥100MΩ (1000VDC) |
| Suojausluokka | IP00 / IP20 |
| Eristysluokka | Luokka F (155℃) |
| Paloa hidastava luokka | UL94V-2 |
| Melutaso | ≤65 dB |
| Käyttöikä | ≥15 vuotta |
| Standardit | IEC289 / GB10229 / JB9644 |
Esimerkki: CDL-600-0600-EIDA
| Koodi | Kuvaus |
|---|---|
| CDL | DC Reactor -sarja |
| 600 | Jännitteen taso |
| 0600 | Nimellisvirta 600A |
| EI | Ydinrakenne |
| D/W | Asennusrakenne |
| Ilmastointi | Käämimateriaali |
| Vertailu | DC Link -reaktori | AC reaktori |
|---|---|---|
| Asennusasento | DC-väylä tasasuuntaajan ja invertterin välillä | AC-tulo tai moottorin lähtöpuoli |
| Päätoiminto | Tasainen tasavirta ja vähentää aaltoilua | Vähennä vaihtovirran harmonisia ja jännitteitä |
| Magneettinen muotoilu | DC esijännitystä kestävä ilmavälirakenne | Vuorotteleva magneettivuosuunnittelu |
| Pääsovellus | DC-väylän stabilointi | Virran laatu ja moottorin suojaus |
Dufew Electric on erikoistunut tehoelektroniikan komponenttien valmistukseen, mukaan lukien reaktorit, jarruvastukset, muuntajat ja räätälöidyt sähköratkaisut.
Dufew'n valmistusprosessi kattaa magneettisydämen käsittelyn, tarkkuuskäämityksen, tyhjiökyllästyksen, kovetuksen korkeassa lämpötilassa ja sähköisen suorituskyvyn testauksen. Jokaista vaihetta valvotaan tasaisten sähköisten ominaisuuksien ja luotettavan tuotteen laadun ylläpitämiseksi.
Laaduntarkastus kattaa eristysvastuksen, jännitteen, induktanssin, lämpötilan nousun ja ulkonäön. Nämä testit varmistavat reaktorin sähköisen suorituskyvyn, eristyksen luotettavuuden, lämpöominaisuudet ja yleisen valmistuksen laadun.
Eri projektivaatimuksia varten Dufew tarjoaa OEM-valmistuksen ja mukautetun sähkösuunnittelun sekä teknisen konsultoinnin ja teknisen dokumentaation tuen. Tämä mahdollistaa tuotteen mukauttamisen tiettyihin sähköparametreihin, asennusolosuhteisiin ja järjestelmäsovelluksiin.
DC Link Reactor asennetaan DC-väyläpiiriin VFD- tai tehonmuuntojärjestelmän tasasuuntaaja- ja invertteriosien väliin. Se auttaa tasoittamaan tasavirran vaihtelua, vähentämään komponenttien aaltoilua ja parantamaan tasavirtaväylän vakautta.
Suurin ero on sovelluspiiri. AC-reaktoria käytetään vaihtovirtapiireissä vähentämään yliaaltoja, rajoittamaan virran vaikutusta ja parantamaan virran laatua. Tämä tuote on suunniteltu tasavirtaväyläsovelluksiin tasaamaan virran aaltoilua ja suojaamaan DC-puolen komponentteja.
Jatkuva tasavirta voi aiheuttaa magneettisen esijännityksen ytimeen. Segmentoitu ilmavälirakenne auttaa estämään magneettisen kyllästymisen, ylläpitämään vakaan induktanssin ja varmistamaan luotettavan toiminnan tasavirtaolosuhteissa.
Kyllä. Dufew tarjoaa räätälöityjä ratkaisuja, mukaan lukien jänniteluokitus, virtakapasiteetti, induktanssiarvo, käämitysmateriaali, asennusrakenne ja mekaaniset mitat eri järjestelmävaatimusten mukaan.
