Tarjoamme kattavan tuotevalikoiman, joka sisältää vastukset, jarruyksiköt, reaktorit, tehosuodattimet ja muuntajat sekä täydelliset räätälöintimahdollisuudet erilaisiin sovellusvaatimuksiin.

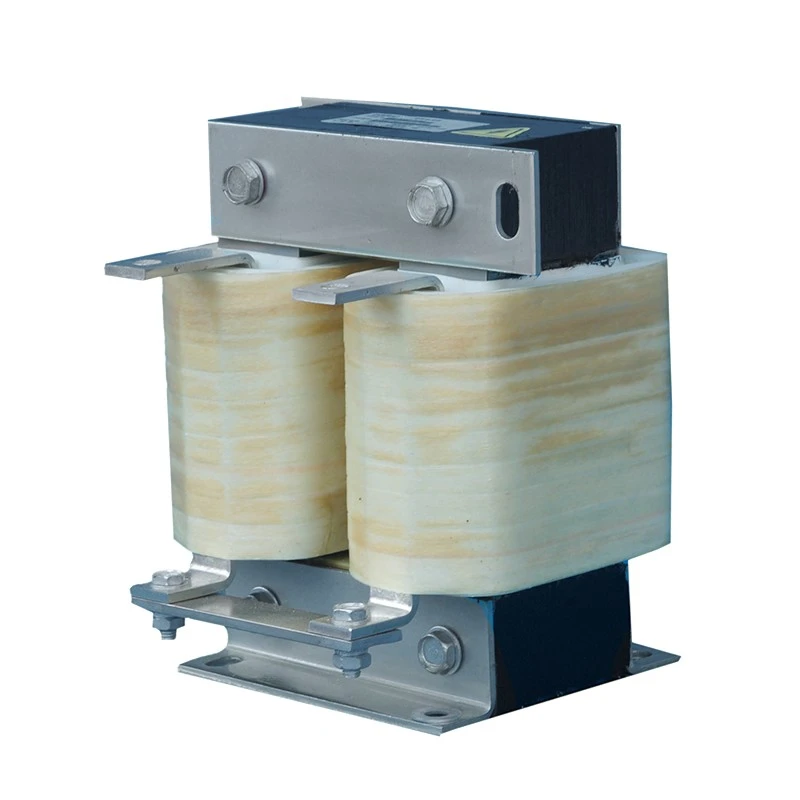

VFD DC Link Reactor on kytketty sarjaan DC-välipiirissä VFD-järjestelmän tasasuuntaajasillan ja invertteriasteen välillä.
AC-DC-muunnoksen aikana tasasuuntaajan toiminta ja kuormituksen vaihtelut voivat aiheuttaa virran aaltoilua ja sähköisiä heilahteluja DC-väylään. Reaktori käyttää induktiivisia energian varastointiominaisuuksia tasoittaakseen virran muutoksia, ylläpitääkseen jatkuvaa tasavirtavirtaa ja parantaakseen invertterivirtalähteen vakautta.
Toisin kuin tavalliset AC-reaktorit, DC Link -reaktorit on suunniteltu toimimaan jatkuvassa tasavirtatilassa. Dufew ottaa käyttöön DC-esijännitystä kestävän segmentoidun ilmaraon magneettisen rakenteen ylläpitääkseen vakaan induktanssin ja vähentääkseen magneettisen kyllästymisen riskiä.
Reaktorin ominaisuudet:
- Matalahäviöinen kylmävalssattu piiteräsydin vähentää magneettista häviötä
- Segmentoitu ilmavälirakenne vakaan DC-toiminnan takaamiseksi
- Luokan F eristysjärjestelmä korkean lämpötilan luotettavuuteen
- Tyhjiökyllästysprosessi mekaanisen lujuuden ja kosteudenkestävyyden saavuttamiseksi
- Kupari- tai alumiinikäämitysvaihtoehdot erilaisiin virtavaatimuksiin
Nämä suunnitteluominaisuudet tekevät Dufew DC Link Reactorista sopivia VFD-järjestelmiin, jotka vaativat vakaata tasavirtaväylän suorituskykyä, pitkää käyttöikää ja luotettavaa toimintaa.
Tasasuuntaajaporras tuottaa luonnollisesti aaltoilukomponentteja tasavirtaan. DC Link Reactor tasoittaa virran aaltomuotoa, vähentää aaltoiluvirtaa ja auttaa ylläpitämään jatkuvaa virran johtumista, mikä tarjoaa vakaamman tulon invertteriin. Tämä vähentää DC-virransyötön vaihteluita ja tukee tasaista moottorin toimintaa.
Liiallinen aaltoiluvirta voi lisätä kondensaattorin kuumenemista ja nopeuttaa komponenttien ikääntymistä. Vähentämällä latausjännitystä ja DC-väylän komponenttien lämpökuormitusta reaktori voi auttaa pidentämään kondensaattorin käyttöikää, parantamaan komponenttien yleistä luotettavuutta ja vähentämään huoltovaatimuksia.
Teollisuuslaitteet toimivat usein toistuvien kiihdytysten, jarrujen ja kuormituksen vaihtuessa. Reaktori auttaa ylläpitämään vakaata invertteritoimintaa ja vähentämään nopean kuormituksen vaihtelun aiheuttamaa sähköistä vaikutusta samalla kun se tukee tehopuolijohdelaitteiden luotettavaa toimintaa.
Reaktori auttaa optimoimaan tehonkäytön ja rajoittamaan harmonisten yliaaltojen vaikutusta parantamalla tasavirtaväylän ominaisuuksia ja vähentämällä virran vääristymiä. Tämä tekee siitä sopivan suuritehoisiin teollisuuskäyttöjärjestelmiin, joissa vaaditaan vakaata sähköistä suorituskykyä.
Jatkuva DC-virta voi tuottaa magneettista esijännitettä ja lisätä sydämen kyllästymisen riskiä tavanomaisissa reaktorirakenteissa. Dufew'n segmentoitu ilmavälitekniikka tarjoaa vakaamman induktanssin ja paremman magneettisen lineaarisuuden, mikä auttaa vähentämään kyllästymisriskiä ja ylläpitämään luotettavaa toimintaa jatkuvissa tasavirtaolosuhteissa.
Käämirakenne on suunniteltu suurvirran tasavirtakäyttöön ja siinä voidaan käyttää kupari- tai alumiinijohtimia sovellusvaatimusten mukaan. Pieni vastushäviö ja hallittu lämpötilan nousu edistävät vakaata pitkän aikavälin suorituskykyä. Suurvirtamalleissa foliokäämirakenteita voidaan käyttää myös parantamaan lämmönpoistoa samalla kun säilytetään kompakti asennusrakenne.
Tyhjiöimpregnointiprosessi vahvistaa eristysjärjestelmää ja parantaa mekaanista vakautta, kosteudenkestävyyttä ja tärinänkestävyyttä. Tämä käsittely auttaa ylläpitämään luotettavaa sähköistä ja mekaanista suorituskykyä pitkäaikaisen teollisen käytön aikana.
Dufew DC Link Reactor -ratkaisuja käytetään laajasti teollisissa tehonmuunnos- ja moottorikäyttöjärjestelmissä.
| Sovellus | Päävaatimus |
|---|---|
| Taajuusmuuttajajärjestelmät | Vähennä tasavirran aaltoilua ja paranna taajuusmuuttajan luotettavuutta |
| Servokäyttöjärjestelmät | Paranna tasavirtaväylän vakautta dynaamisen toiminnan aikana |
| Hissit | Tukee toistuvia kiihdytys- ja jarrutusjaksoja |
| Satamanosturit ja nostolaitteet | Paranna luotettavuutta raskaan kuormituksen olosuhteissa |
| Valssaamot | Vähennä sähköistä rasitusta jatkuvan käytön aikana |
| Ruiskuvalukoneet | Paranna moottorin vakautta |
| Langanvetokoneet | Säilytä tasainen voimansiirto |
| Tekstiilikoneet | Tukee vakaata pitkäaikaista toimintaa |
| Testausjärjestelmät | Paranna sähköistä johdonmukaisuutta |
DC-linkkireaktoria suositellaan, kun VFD-järjestelmässä on:
| Järjestelmän kunto | Suositeltu käyttötarkoitus |
|---|---|
| Toistuva DC-virran vaihtelu | Vähennä aaltoiluvirtaa |
| Jännitelähde VFD kondensaattorisuodatuksella | Suojaa DC-väylän kondensaattoreita |
| Suurikapasiteettinen muuntajan syöttö | Paranna tehon vakautta |
| Kolmivaiheinen jännitteen epätasapaino | Vähennä sähköistä rasitusta |
| Toistuva kiihdytys ja hidastuminen | Paranna invertterin luotettavuutta |
| Korkeat sähkön laatuvaatimukset | Vähennä harmonista vaikutusta |
Esimerkki: CDL-600-0600-EIDA
| Koodi | Kuvaus |
|---|---|
| CDL | DC Link Reactor -sarja |
| 600 | Jännitetaso (600 = 690 VDC) |
| 0600 | Nimellisvirta (0600 = 600A, 2500 = 2500A) |
| EI | Ydinrakenne (EI = kolmivaiheinen ydin, UI = yksivaiheinen ydin) |
| D | Asennusrakenne (D = pystyasennus, W = vaakasuora asennus) |
| A | Käämimateriaali (A = alumiini, C = kupari) |
| Parametri | Erittely |
|---|---|
| Tuotetyyppi | VFD DC Link -reaktori |
| Asennusasento | DC-väyläpiiri tasasuuntaajan ja invertterin välillä |
| Nimellisjännite | 220VAC / 380VAC / 690VAC / 1140VAC |
| Toimintataajuus | 50Hz / 60Hz / Räätälöity 500Hz asti |
| Nimellisvirta | 5A - 3800A |
| Jännitteen pudotus | 0,5 % / 1 % / 2 % / 4 % |
| Ylikuormituskyky | 1,5-kertainen nimellisvirta 60 sekuntia, väli 1 tunti |
| Dielektrinen lujuus | 3000VAC / 50Hz / 5mA / 1min |
| Eristysvastus | ≥100MΩ 1000VDC:ssä |
| Suojausluokka | IP00 / IP20 |
| Eristysluokka | Luokka F (155℃) |
| Paloa hidastava luokka | UL94V-2 |
| Melutaso | ≤65 dB (testattu 1 metrin vaakaetäisyydellä) |
| Käyttöikä | ≥15 vuotta |
| Sovellettavat standardit | IEC289:1987 / GB10229-88 / JB9644-1999 |
Dufew Electric on erikoistunut räätälöityihin tehoelektroniikkakomponentteihin, mukaan lukien DC Link -reaktorit, AC-reaktorit, jarruvastukset, muuntajat ja niihin liittyvät sähköratkaisut.
Ammattimaisen suunnittelukyvyn ja valvottujen valmistusprosessien ansiosta Dufew tarjoaa luotettavia reaktoriratkaisuja VFD-järjestelmiin, teollisuusautomaatioon ja tehonmuunnossovelluksiin.
Dufew-tuotanto sisältää:
- Piiteräsytimen tarkkuuskäsittely
- Segmentoidun ilmaraon magneettirakenteen valmistus
- Kupari- ja alumiinikäämien valmistus
- Tyhjiöimpregnointikäsittely
- Korkean lämpötilan kovetusprosessi
- Sähköisen suorituskyvyn testaus
Jokainen reaktori käy läpi tiukat tarkastusmenettelyt, mukaan lukien:
| Tarkastuskohde | Tarkoitus |
|---|---|
| Eristysresistanssin testaus | Tarkista eristyksen luotettavuus |
| Dielektrinen kestävyystesti | Vahvista sähköturvallisuuden suorituskyky |
| Induktanssin testaus | Varmista vaaditut reaktorin ominaisuudet |
| Lämpötilan nousun testaus | Tarkista lämpöteho |
| Melun testaus | Ohjaa käyttömelutasoa |
| Ulkonäön tarkastus | Vahvista valmistuksen laatu |
Dufew tarjoaa räätälöityjä ratkaisuja, jotka perustuvat nimellisjännitteeseen, virta-alueeseen, induktanssiin, jännitehäviöön, asennusrakenteeseen, kaappitilaan ja käämitysmateriaalivaatimuksiin. Suunnittelua voidaan mukauttaa erilaisiin sähköisiin ja mekaanisiin olosuhteisiin, jotta varmistetaan asianmukainen integrointi asiakkaan käyttöjärjestelmään.
Palvelut kattavat OEM-valmistuksen, räätälöidyn reaktorin suunnittelun, teknisen dokumentaation ja sovellussuunnittelutuen, mikä auttaa asiakkaita vastaamaan tiettyihin projektivaatimuksiin tuotteen valinnasta järjestelmäintegraatioon.
Dufew-tuotteet valmistetaan tunnustettujen teollisten standardien ja laatuvaatimusten mukaisesti.
Sovellettavia standardeja ovat:
| Vakio | Kuvaus |
|---|---|
| ISO 9001 | Laadunhallintajärjestelmä |
| IEC289:1987 | Reaktorin standardi |
| GB10229-88 | Reaktoristandardi (vastaa IEC289:1987:ää) |
| JB9644-1999 | Semiconductor Electrical Drives -reaktori |
| CE | Tuotteen vaatimustenmukaisuusvaatimus |
Dufew tarjoaa vientistandardin mukaisia pakkausratkaisuja varmistaakseen turvallisen kuljetuksen ja luotettavan tuotteen suorituskyvyn.
- Kosteutta kestävä suoja
- Iskunkestävä kiinnitysrakenne
- Vahvistetut vientipuiset kotelot suurille reaktoreille
- Tuotemerkit ja tekniset asiakirjat
- Lähetystä edeltävä tarkastuspöytäkirja
Jokainen yksikkö tarkastetaan ennen toimitusta sen varmistamiseksi, että sähköiset parametrit ja mekaaniset vaatimukset vastaavat asiakkaan vaatimuksia.
Dufew tukee:
- Erätuotanto
- OEM-projektit
- Kansainvälinen lähetys
- Räätälöidyt pakkausvaatimukset
| Vertailumitta | VFD DC Link -reaktori | Tavallinen kolmivaiheinen vaihtovirtareaktori |
|---|---|---|
| Asennusasento | Asennettu tasasuuntaajan ja invertterin väliin DC-väyläosaan | Asennettu VFD-järjestelmien AC-tulopuolelle tai AC-lähtöpuolelle |
| Magneettisen ytimen muotoilu | Segmentoitu ilmaväliydin, joka on suunniteltu DC-virralle AC-aaltokomponenteilla | Perinteinen magneettisydän, joka on suunniteltu symmetriselle AC-magneettivuolle |
| Päätoiminto | Tasainen DC-virran aaltoilu, parantaa DC-väylän vakautta, vähentää tasavirtakomponenttien rasitusta | Vähennä AC-harmonisia, rajoita aaltovirtaa ja paranna AC-aaltomuodon laatua |
| Käyttökunto | Toimii DC-esijänniteolosuhteissa ja vaatii kyllästymistä kestävän rakenteen | Toimii vaihtelevissa AC-magneettiolosuhteissa |
| Tyypillinen sovelluksen arvo | Suojaa DC-kondensaattoreita ja parantaa invertterin toiminnan vakautta | Parantaa vaihtovirtapuolen virran laatua ja moottorin suojausta |
DC Link Reactor on asennettu DC-väyläpiiriin tasaamaan virran vaihtelua ja vähentämään tasavirtakomponenttien aaltoilujännitystä. AC-puolelle on asennettu AC-reaktori, joka ohjaa sisääntulon harmonisia tai ulostulon sähköisiä jännityksiä. Niiden asennuspaikat ja suunnitteluvaatimukset ovat erilaisia.
Sitä suositellaan VFD-järjestelmille, joissa on suuret tehot, merkittävä DC-virran aaltoilu, usein vaihtuvia kuormituksia tai sovelluksiin, jotka vaativat parempaa tasavirtaväylän vakautta.
Rajoittamalla aaltoiluvirtaa ja vähentämällä latausvirran vaihtelua reaktori vähentää DC-kondensaattorien lämpö- ja sähkörasitusta, mikä parantaa niiden luotettavuutta ja käyttöikää.
Kyllä. Dufew tukee nimellisjännitteen, virtakapasiteetin, induktanssiarvon, jännitehäviön, käämitysmateriaalin, mittojen ja asennuskokoonpanon mukauttamista projektin vaatimusten mukaan.
Dufew Electric tarjoaa räätälöityjä DC Link Reactor -ratkaisuja teollisiin VFD-järjestelmiin, tehonmuunnoslaitteisiin ja automaatiosovelluksia varten.
Ammattimaisen suunnittelukyvyn, edistyneiden valmistusprosessien ja tiukan laadunvalvonnan ansiosta Dufew auttaa asiakkaita parantamaan tasavirtaväylän vakautta, vähentämään sähköistä rasitusta ja saavuttamaan luotettavan pitkän aikavälin toiminnan.
Ota yhteyttä Dufew Electriciin räätälöityä reaktorisuunnittelua, OEM-yhteistyötä ja projektitukea varten.
