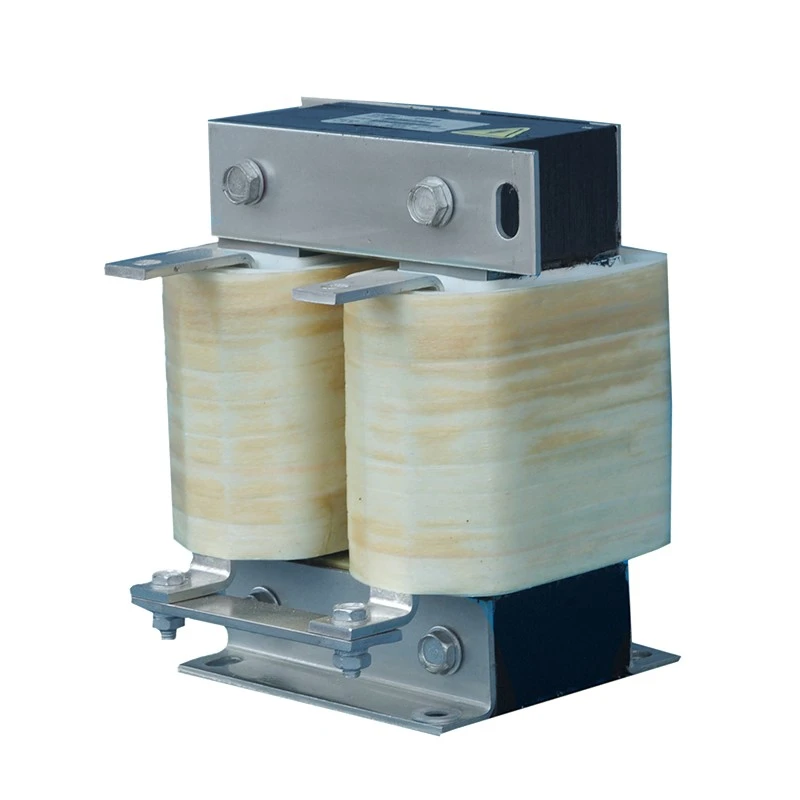

Vertical DC Link Reactor asennetaan taajuusmuuttajajärjestelmien välitasavirtaväyläpiiriin parantamaan tasavirran vakautta jatkuvan toiminnan ja dynaamisten kuormitusmuutosten aikana.
Toisin kuin vaakasuorat matalaprofiiliset mallit, tämä kokoonpano keskittyy kaapin leveyden vähentämiseen pystysuoraan järjestetyn sydämen ja käämirakenteen avulla. Kapea jalanjälki mahdollistaa useiden taajuusmuuttajan komponenttien asentamisen vierekkäin, joten se sopii tavallisiin sähkökaappeihin, joissa on rajoitettu vaakatila.
Dufew-reaktorit valmistetaan:
- Matalahäviöiset kylmävalssatut piiteräsytimet
- DC esijännitystä kestävät segmentoidut ilmaraon magneettiset rakenteet
- Luokan F korkean lämpötilan eristysjärjestelmät
- Tyhjiöimpregnointikäsittely
- Kupari- tai alumiinikäämitysvaihtoehdot
Optimoitu pystysuora rakenne tarjoaa luotettavan induktanssin suorituskyvyn, tehokkaan lämmönpoiston ja joustavan integroinnin teollisuuden ohjausjärjestelmiin.
Monet teollisuuden ohjauskaapit vaativat suuritiheyksisten komponenttien asennuksen säilyttäen samalla kompaktin kokonaisleveyden. Pystysuuntainen konfiguraatio vähentää vaakasuoraa asennustilaa, mahdollistaa käyttöyksiköiden tehokkaamman sijoittamisen vierekkäin ja hyödyntää paremmin käytettävissä olevan kaapin syvyyden ja korkeuden. Tämä rakenne sopii erityisen hyvin VFD-kaapeille, joissa leveys on ensisijainen tilanrajoitus.
Pystyrakenne noudattaa monien teollisuuskaappien luonnollista ilmavirran suuntaa ja tukee alhaalta ylöspäin suuntautuvaa ilmanvaihtoa tehokkaamman lämmönpoiston varmistamiseksi jatkuvan käytön aikana. Vähentämällä paikallista lämmön kertymistä ja ylläpitämällä lämpöstabiilisuutta nimelliskuormituksilla, suunnittelu auttaa varmistamaan tasaisen sähköisen suorituskyvyn pitkäaikaisen käytön aikana.
Kiihdytyksen, hidastuksen tai vaihtelevan kuormituksen aikana DC-väylän virran vaihtelut voivat lisätä tehokomponenttien rasitusta. Reaktori auttaa tasoittamaan virran vaihtelua ja vähentämään aaltoiluvirran vaikutusta tukemalla vakaampaa DC-väylän toimintaa ja suojaamalla samalla kondensaattoreita ja invertterikomponentteja.
Pystysuuntainen rakenne on optimoitu käytännöllistä kaappiasennusta varten, ja siinä on pieni vaakasuora asennustila, vakaa ilmavälin sijainti ja kompakti liitinjärjestely. Luotettavan mekaanisen tuen ansiosta komponentti voidaan integroida helpommin teollisuuslaitteisiin samalla, kun se vähentää kaapin yleisen asettelun rajoituksia.
Pystysuoraan sijoitettu magneettirakenne vähentää kaapin leveyttä säilyttäen samalla vaaditun induktanssin suorituskyvyn. Sen kapea asennusprofiili hyödyntää tehokkaasti käytettävissä olevan kaappitilan ja soveltuu hyvin suuritiheyksisiin sähköasennuksiin.
Jatkuva DC-virta voi luoda magneettista esijännitettä ja lisätä kyllästymisriskiä. Dufew käyttää segmentoitua ilmarakorakennetta ylläpitääkseen vakaan induktanssin ja parantaakseen magneettista lineaarisuutta, mikä auttaa vähentämään kyllästymisriskiä ja tukemaan luotettavaa jatkuvaa DC-toimintaa.
Erilaiset virtaluokat vaativat erilaisia johdinratkaisuja. Saatavilla on kupari- ja alumiinikäämiä, kun taas kalvokäämiä voidaan käyttää suurvirtamalleissa. Optimoitu käämirakenne auttaa hallitsemaan sähköhäviöitä ja parantamaan lämmönpoistoa vakaan pitkän aikavälin suorituskyvyn takaamiseksi.
Liitäntäasetelma on suunniteltu erityisesti pystysuoraan kaappiintegrointiin, mikä mahdollistaa kätevän liittämisen ylempien virtakiskojärjestelmien kanssa ja vähentää samalla vaakasuuntaisen kaapelin reitityksen vaatimaa tilaa. Tämä johtaa puhtaampaan johdotusjärjestelyyn ja yksinkertaistaa asennusta kompakteihin ohjauspaneeleihin.
Esimerkki: CDL-600-0600-EIDA
| Koodi | Kuvaus |
|---|---|
| CDL | DC Link Reactor -sarja |
| 600 | Jännitetaso (600 = 690 VDC) |
| 0600 | Nimellisvirta (0600 = 600A, 2500 = 2500A) |
| EI | Ydinrakenne (EI = kolmivaiheinen ydin, UI = yksivaiheinen ydin) |
| D/W | Asennusrakenne (D = pystysuora, W = vaaka) |
| Ilmastointi | Käämimateriaali (A = alumiini, C = kupari) |
| Parametri | Erittely |
|---|---|
| Tuotetyyppi | Pystysuuntainen DC Link -reaktori |
| Sovellus | VFD DC -väyläjärjestelmät |
| Nimellisjännite | 220VAC / 380VAC / 690VAC / 1140VAC |
| Nimellisvirta | 5A - 3800A |
| Toimintataajuus | 50Hz / 60Hz / Räätälöity 500Hz asti |
| Jännitteen pudotus | 0,5 % / 1 % / 2 % / 4 % |
| Ylikuormituskyky | 1,5× nimellisvirta 60 sekunnin ajan |
| Dielektrinen lujuus | 3000VAC / 50Hz / 5mA / 1min |
| Eristysvastus | ≥100MΩ (1000VDC) |
| Suojausluokka | IP00 / IP20 |
| Eristysluokka | Luokka F (155℃) |
| Lämpötilaluokka | T40 |
| Paloa hidastava luokka | UL94V-2 |
| Melutaso | ≤65 dB |
| Käyttöikä | ≥15 vuotta |
| Standardit | IEC289 / GB10229 / JB9644 |
| Sovellus | Päävaatimus |
|---|---|
| Vakio VFD-ohjauskaapit | Paranna tasavirtaväylän vakautta |
| Hissien käyttöjärjestelmät | Tukea toistuvia kiihdytysjaksoja |
| Nosturi ja nostolaitteet | Säilytä luotettava tehomuunnos |
| Servokäyttöjärjestelmät | Vähennä aaltoiluvaikutusta |
| Teollisuuden automaatiolaitteet | Optimoi kaappitilan käyttö |
| Ruiskuvalukoneet | Paranna käyttöjärjestelmän luotettavuutta |
| Testausjärjestelmät | Säilytä vakaa tasavirtalähde |
| Vertailu | Pystysuuntainen DC Link -reaktori | Vaakasuuntainen DC-linkkireaktori |
|---|---|---|
| Rakenne | Korkea ja kapea muotoilu | Litteä matalaprofiilinen muotoilu |
| Pääasiallinen etu | Säästää kaapin leveyttä | Säästää kaapin korkeutta |
| Paras asennuskunto | Rajoitettu leveys, riittävä korkeus | Rajoitettu korkeus, riittävä syvyys |
| Jäähdytysmenetelmä | Pystysuuntainen ilmavirtausreitti | Vaakasuuntainen ilmavirran reitti |
| Päätteen asettelu | Yläliitäntä | Sivuliitäntä |
| Tyypillinen sovellus | Tavalliset teollisuuskaapit | Matalakorkeat kompaktit kaapit |
Se soveltuu sähkökaappiin, joissa vaakasuora tila on rajallinen, mutta pystysuoraa tilaa on vapaana. Kapea rakenne auttaa insinöörejä saavuttamaan kompakteja sisäisiä asetteluja.
Pystysuuntainen kokoonpano keskittyy kaapin leveyden vähentämiseen, kun taas vaakasuora kokoonpano on kehitetty sovelluksiin, joissa kaapin korkeus on rajoitettu.
Sähköinen suorituskyky riippuu magneettisesta rakenteesta, induktanssiarvosta ja nimellisvirrasta. Pystysuuntainen rakenne parantaa pääasiassa asennuksen joustavuutta ja kaapin integrointia.
Kyllä. Dufew tukee räätälöityjä ratkaisuja, mukaan lukien sähköiset parametrit, mitat, asennusrakenteet ja johdinmateriaalit projektin vaatimusten mukaisesti.
Dufew Electric on erikoistunut räätälöityihin tehoelektroniikkakomponentteihin, mukaan lukien DC Link -reaktorit, AC-reaktorit, jarruvastukset, muuntajat ja niihin liittyvät sähköratkaisut.
Ammattimaisen suunnittelukyvyn ja valvottujen valmistusprosessien ansiosta Dufew tarjoaa luotettavia reaktoriratkaisuja teollisuusautomaatioon, VFD-järjestelmiin ja tehonmuunnossovelluksiin.
Valmistusominaisuudet sisältävät:
- Tarkkuusydinkäsittely
- Käämityksen tuotanto
- Ilmavälin säätö
- Tyhjiökyllästys
- Sähköisen suorituskyvyn testaus
Jokainen tuote varmistetaan eristysresistanssin, jännitteen, induktanssin, lämpötilan nousun ja melutestauksen avulla.
Dufew parantaa jatkuvasti laadunhallintaa ja tuotestandardeja. Yritys tarjoaa ISO-laadunhallintasertifikaatteja, CE-sertifikaatteja, tuotetestausraportteja ja teknisiä asiakirjoja tukeakseen maailmanlaajuisia teollisuusasiakkaita.
Dufew käyttää vientiin suuntautuneita pakkausratkaisuja varmistaakseen teollisuusreaktorien turvallisen kuljetuksen.
Pakkaus sisältää:
- Eristyskomponenttien kosteussuoja
- Vahvistettu kiinnitys kuljetuksen aikana
- Räätälöidyt puukotelot suurille malleille
- Tuotteen tunnistetiedot ja tekniset asiakirjat
Jokainen reaktori tarkastetaan ennen toimitusta ja toimitetaan vaadituilla asiakirjoilla asiakkaan projektin vaatimusten mukaisesti.
