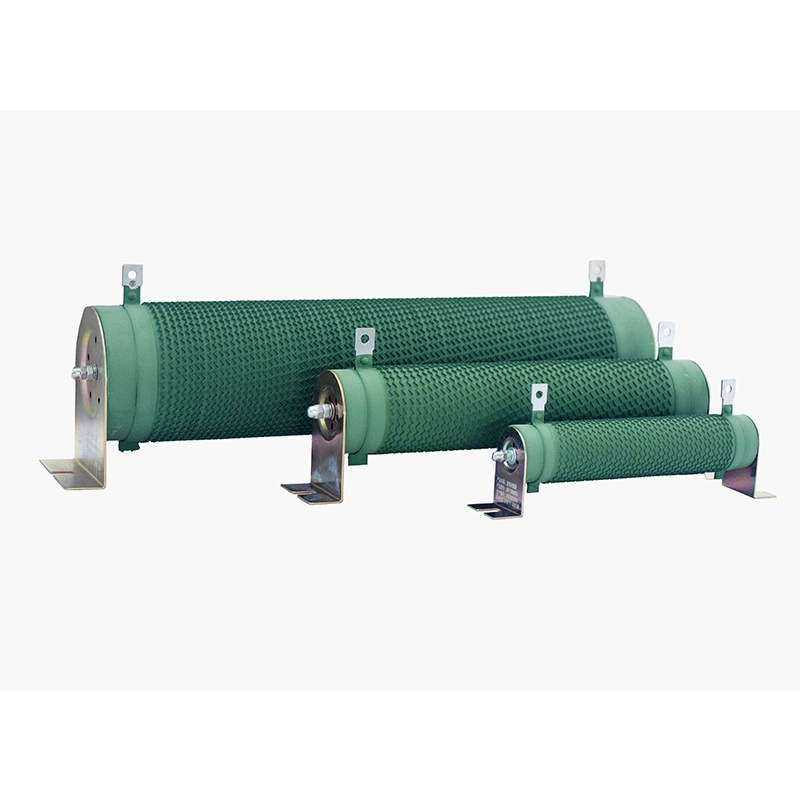

DUFEW CRR -sarjan ei-induktiivinen aallotettu vastus on suuritehoinen passiivinen energianhäviövastus, joka on erityisesti optimoitu keski- ja korkeataajuisille pulssipiireille. Tuotteessa on ainutlaatuinen pystysuora aallotettu litteä nauha ei-induktiivinen käämirakenne, jonka teholuokitukset ovat 50 W - 10 kW, resistanssiarvot 0,01 Ω - 1 kΩ, kolme vastustoleranssivaihtoehtoa ja maksimikäyttöjännite 1200 V.
Se on suunniteltu erinomaisella pulssin ylikuormituskyvyllä ja vakaalla lämpösuorituskyvyllä, ja sitä käytetään laajasti energian hajauttamiseen, virrantunnistukseen, jarrutukseen, ylijännitesuojaukseen ja kuormitustestaukseen uusiutuvan energian järjestelmissä, teollisuusautomaatiossa ja laboratoriotestauslaitteissa maailmanlaajuisesti.
| Mallikoodi | Merkitys | Kuvaus |
| CRR | Sarja | Ei-induktiivinen aallotettu vastus |
| 2500W | Nimellisteho | 2500W |
| 54.4R | Nimellisvastus | 54,4Ω |
| J | Vastustustoleranssi | J = ±5 % (valinnainen: K = ±10 %, H = ±3 %) |
| Parametri | Erittely |
| Tehoalue | 50W-10kW |
| Käyttöjännite | ≤1200V |
| Vastusalue | 0,01Ω–1kΩ |
| Vastustustoleranssi | ±3 % / ±5 % / ±10 % |
| Suojausluokitus | IP00 |
| Lämpötilakerroin (TCR) | ≤300 ppm/°C |
| Paloa hidastava luokitus | UL 94V-2 |
| Vaatimustenmukaisuusstandardi | GB/T 5792 |
Valmistettu yksiosaisesta korkeaa alumiinioksidia sisältävästä eristävästä keramiikasta, ontto ydin sisältää sisäisen konvektioilmakanavan tehokkaan lämmönpoiston takaamiseksi. Se tarjoaa erinomaisen tärinänkestävyyden ja säilyttää vakaan eristyskyvyn jopa 350 °C:n lämpötiloissa. Keraaminen rakenne kestää toistuvan korkean ja matalan lämpötilan kierron halkeilematta.
Litteä metalliseosnauha on tarkkuusleimattu jatkuvaksi aallotettuun profiiliin, mikä tarjoaa poikkeuksellisen alhaisen lämpötilan vastustuskyvyn (TCR). Saatavana on kaksi metalliseosmateriaalia eri sovelluksiin: nikkeli-kromi (Ni-Cr) jatkuvaan suuritehoiseen jarrutukseen ja energian hajauttamiseen ja Constantan tarkkoihin pienvirran tunnistuspiireihin.
Päätypuristimet, liitintolpat ja kiinnityskannattimet on valmistettu paksunnetusta ruostumattomasta teräksestä, jossa on passivoitunut korroosionestopinnoite. Kokoonpano läpäisee 45 N:n liittimen vetotestin löystymättä, kestää erinomaisesti juotoslämpöä ja minimoi hapettumisen aiheuttaman koskettimien kuumenemisen.
Kaksijohtimista ei-induktiivista käänteistä käämitystekniikkaa käyttämällä vastaava sarjainduktanssi (ESL) voidaan tyypillisesti ohjata alle 10 nH:n, joten vastus soveltuu korkeataajuisiin kytkentäpiireihin, jotka toimivat jopa 100 kHz:n taajuuksilla.
●Erittäin pieni induktanssi – Poimutettu rakenne yhdistettynä käänteiseen ei-induktiiviseen käämiin eliminoi tehokkaasti itseinduktanssin, vaimentaa suurtaajuisia värähtelyjä ja jännitepiikkejä sekä suojaa tehopuolijohdelaitteita.
●Erinomainen lämmönpoisto – Pystysuora aallotettu rakenne lisää jäähdytyspinta-alaa, kun taas keraaminen ydin tarjoaa tehokkaan lämmönjohtavuuden, mikä mahdollistaa suuremman tehotiheyden ja alhaisemman lämpötilan nousun.
●Erinomainen ylikuormituskyky – Kestää 10-kertaisen nimellistehon 5 sekunnin ajan ilman näkyviä vaurioita, joten se on ihanteellinen jarrutus- ja ylijännitesovelluksiin.
●Pitkä käyttöikä – Syklisen kuormituksen kesto ylittää 9 000 tuntia (10 s purkaminen / 90 s väli), jossa on ikääntymistä kestävä pinnoite ja muodonmuutosvapaa keraaminen ydin.
●Ympäristöystävällinen – Epäorgaaninen ympäristöystävällinen pinnoite ei tuota savua, ei myrkyllisiä kaasuja ja täyttää RoHS- ja UL-turvallisuusvaatimukset.
●Joustava räätälöinti – Resistanssiarvo, teholuokitus, mitat, liittimen suunta ja asennuskannattimet voidaan mukauttaa piirustusten tai teknisten tietojen mukaan.
Energiaa varastoivat muuntimet, aurinkosähköinvertterit, tuuliturbiinien nousun säätöjärjestelmät, akun ikääntymisen testikuormitukset, DC-pikalatauksen esilataus- ja purkausvastukset.
Keski- ja suurtaajuiset taajuusmuuttajat, servokäyttöiset regeneratiiviset jarrut, satamanosturit, hissit, valssaamot, langanvetokoneet ja tekstiililaitteet, energianpoistojärjestelmät.
Korkeataajuiset tehokuormituspankit, pulssisignaalin testipenkit, virtalähteen vanhenemisjärjestelmät, tarkkuusvirrantunnistin, vaimennus- ja vaimennusvastukset.
CNC-langalla leikatut EDM-koneet, kaarihitsauslaitteet, näyttämönnosto- ja valaistusjärjestelmät, sentrifugit, paperikoneet ja pinoamis- ja talteenottolaitteet.
Korkeataajuinen virran rajoitus, moottorin käynnistysvastukset, keskijännitekaapin ylijänniteenergian absorptio.
DUFEW on erikoistunut tehoelektroniikkakomponenttien tuotekehitykseen ja valmistukseen toimittamalla luotettavia tuotteita ja integroituja ratkaisuja teollisuuskäyttäjille, jakelijoille ja OEM-asiakkaille.
Tarjoamme täydellisen valikoiman tehoelektroniikkatuotteita, mukaan lukien vastukset, jarruyksiköt, reaktorit, muuntajat, suodattimet ja kuormapankkijärjestelmät, jotka tarjoavat yhden luukun hankinnan erilaisiin sovellustarpeisiin.
Tiukat valmistusprosessit, nykyaikaiset tuotantolinjat ja tiukka laadunvalvonta takaavat tuotteiden tasaisen suorituskyvyn, pitkän käyttöiän ja luotettavan toiminnan.
Mukautetut vastusarvot, teholuokitukset, mitat, liitinkokoonpanot ja asennusvaihtoehdot ovat saatavilla vastaamaan erityisiä teknisiä vaatimuksiasi.
Tehokas tuotannonhallinta ja reagoiva tekninen tuki auttavat lyhentämään läpimenoaikoja ja tarjoavat luotettavaa apua tuotteen valinnasta huoltopalveluun.
| Ominaista | Testiolosuhteet | Suorituskyky |
| Dielektrinen kestojännite | 2500VAC / 50Hz / 60s | Vuotovirta ≤10mA |
| Eristysvastus | 1000VDC | ≥100MΩ |
| Lyhytaikainen ylikuormitus | 10× nimellisteho 5 sekuntia | Ei näkyviä vaurioita |
| Pitkäaikainen kuormitusikä | Syklinen toiminta (10s päällä / 90s pois päältä) | 9000 tuntia |
| Tasainen kostea lämpö | 40°C ±2°C, 90-95 % RH, 100 h | ΔR ≤ ±(1 %R + 0,05Ω) |
| Nopea lämpötilan muutos | -55 °C / 55 °C / 155 °C, 15 min kukin, 5 jaksoa | ΔR ≤ ±(2 %R + 0,05Ω) |
| Lämmönkestävyys | 350 °C / 2 h | Ei ilmeistä värimuutoksia tai vaurioita |
| Lämpötilakerroin | Nimelliskuormitusvastus vs. staattinen vastus | <300 ppm/°C |
| Liekinkestävyys | 10× nimellisteho 5 min | Punainen ilman avotulta |
| Ominaista | Testiolosuhteet | Suorituskyky |
| Terminaalin vahvuus | 45N / 30s | Ei löysyyttä tai näkyviä vaurioita |
| Tärinänkestävyys | 5–200 Hz, 1g, 98m/s² | Ei näkyviä rakenteellisia vaurioita |
| Juotoksen lämmönkestävyys | Liittimet upotettuna 350±5°C juotteeseen 3 sekunniksi | ΔR ≤ ±(1 %R + 0,05Ω) |
| Juotettavuus | Liittimet upotettuna 235±5°C juotteeseen 5 sekunniksi | Juotoksen peitto ≥ 95 % |
| Vertailukohde | Ei-induktiivinen aallotettu vastus | Perinteiset vastukset (hiilikalvo / metallikalvo / standardi lanka) |
| Suunnittelun tarkoitus | Optimoitu korkeataajuiseen pulssiin, VFD-jarrutukseen ja regeneratiiviseen energian haihdutukseen | Suunniteltu yleisiin alhaisen signaalin ja jatkuvan tehon sovelluksiin |
| Parasiittisen induktanssin vaimennus | Käänteinen lomitettu aallotettu käämi vähentää induktanssin alle kymmenesosaan perinteisistä lankakäämityypeistä | Ei aktiivista induktanssin vaimennusta; tavallisissa lankakääreissä malleissa on korkea loisinduktanssi |
| Pulssivaste | Nopea pulssivaste minimaalisella jännitteen jättöllä | Huomattavaa induktiivista energian varastointia ja jännitteen loppumista |
| Harmoninen ja piikkien vaimennus | Vähentää merkittävästi harmonisia häiriöitä ja jännitepiikkejä | Suuri induktanssi voi vahvistaa pulssipiikkejä ja signaalin vääristymiä |
| Lämpöpyöräily ja ikääntyminen | Tasainen lämpöjännityksen jakautuminen; vastuspoikkeama ≤1 % pitkäaikaisessa pyöräilyssä | Kalvon kuoriutuminen ja liiallinen vastuksen ajautuminen toistuvassa lämpösyklissä |
Kysymys 1: Vaikuttaako ei-induktiivinen rakenne tehoon tai resistanssin tarkkuuteen?
V: Ei. Ei-induktiivinen käämimenetelmä muuttaa vain virranpolun magneettikentän jakautumista. Se ei vaikuta negatiivisesti metalliseosnauhan resistiivisyyteen, lämmönpoistokykyyn tai tehokapasiteettiin. Resistanssitoleranssi ja lämpötilakerroin pysyvät samoina kuin vakioversiossa.
Q2: Kuinka voin määrittää, tarvitaanko ei-induktiivinen versio?
V: Jos piirisi käyttää korkeataajuista PWM-ohjausta, nopeaa IGBT-kytkentää tai kokee ylijännitesoittoa ja aaltomuodon vääristymiä, suositellaan ei-induktiivista versiota. Tavallisiin 50/60 Hz jarrutussovelluksiin tavallisesti riittää tavallinen aallotettu vastus.
Q3: Voidaanko erityisiä vastusarvoja tai mittoja mukauttaa?
V: Kyllä. DUFEW tarjoaa täyden räätälöinnin, mukaan lukien resistanssiarvot yli 0,01Ω–1kΩ, teholuokitukset, keraamisen putken pituuden ja halkaisijan, liittimien sijainnit ja kiinnityskannattimien kokoonpanot. Näytteet voidaan valmistaa nopeasti piirustusten tai spesifikaatioiden perusteella.
Q4: Mitä pitäisi tehdä, jos vastuspoikkeama ylittää toleranssialueen pitkäaikaisen käytön jälkeen?
V: Pitkäaikainen hapettuminen korkeissa lämpötiloissa, korkea kosteus ja toistuva ylikuormitus voivat vahingoittaa metalliseosnauhaa. Jos eristysvastus putoaa alle 100 MΩ, on suositeltavaa vaihtaa. Kaapin ilmanvaihdon parantaminen ja riittävän tehomarginaalin omaavan vastuksen valinta voi pidentää käyttöikää merkittävästi.
