Tarjoamme kattavan tuotevalikoiman, joka sisältää vastukset, jarruyksiköt, reaktorit, tehosuodattimet ja muuntajat sekä täydelliset räätälöintimahdollisuudet erilaisiin sovellusvaatimuksiin.

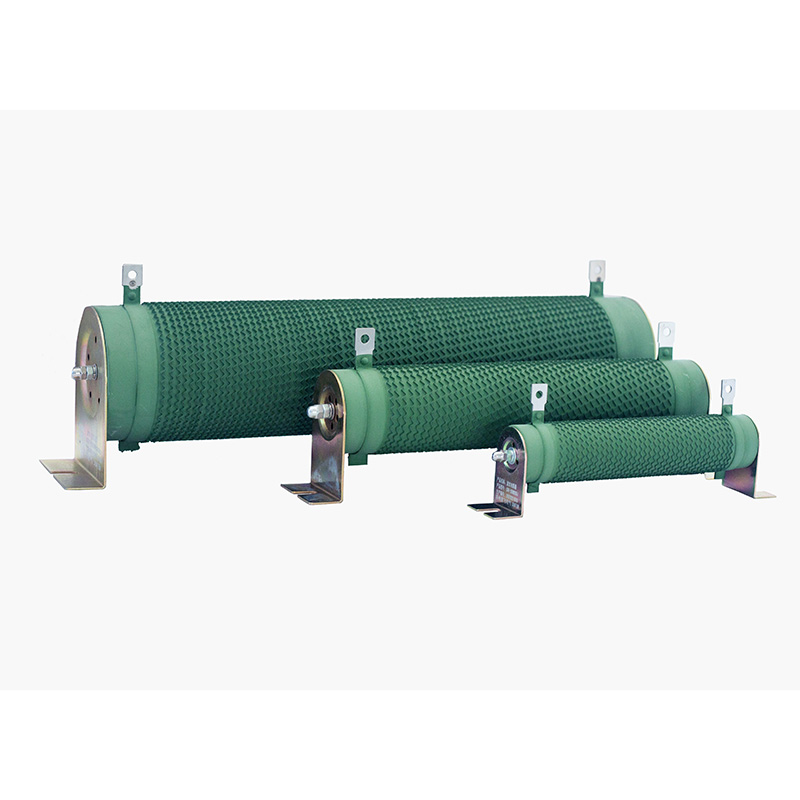

DUFEW CRR -sarjan invertteriaaltovastus on suuritehoinen jarrukomponentti, joka on suunniteltu invertterien energianpoistojärjestelmiin. Moottorin nopean hidastuksen aikana regeneratiivista energiaa palautetaan invertterin tasavirtaväylään, mikä aiheuttaa jännitteen nousua. Ilman asianmukaista energianhallintaa liiallinen jännite voi laukaista ylijännitesuojan tai vahingoittaa tehopuolijohdekomponentteja.
CRR-sarjassa käytetään korkealaatuista nikkeli-kromia (Ni-Cr) tai konstantaaninauhaa, joka on tarkasti muotoiltu aallotettuun rakenteeseen ja kierretty pystysuoraan korkean alumiinioksidipitoisen onton keraamisen ytimen ympärille. Tämä rakenne lisää lämmönpoistoaluetta, parantaa lämpötehokkuutta ja vähentää parasiittisen induktanssin minimoimiseksi jännitepiikit korkeataajuisen kytkennän aikana.
Toistuviin jarrutusolosuhteisiin suunniteltu tuote tarjoaa vahvan lyhytaikaisen ylikuormituskyvyn, vakaan lämpösuorituskyvyn ja luotettavan toiminnan teollisuusympäristöissä. Sitä käytetään yleisesti hisseissä, nostureissa, valssaamoissa, ruiskuvalukoneissa, sentrifugeissa, kuljettimissa ja muissa taajuusmuuttajajärjestelmissä.
Moottorin hidastuessa regeneratiivinen energia siirtyy vaihtosuuntaajan tasavirtaväylältä jarruyksikköön ja muunnetaan lämmöksi vastuselementin kautta. Tämä prosessi auttaa estämään DC-väylän ylijännitteen, suojaa invertterin osia ja ylläpitää vakaata jarrutustehoa toistuvissa käyttöolosuhteissa.
| Mallikoodi | Merkitys | Kuvaus |
|---|---|---|
| CRR | Tuotesarja | Invertterin aallotettu vastus |
| 2500W | Nimellisteho | 2500 wattia |
| 54.4R | Nimellisvastus | 54,4 Ω |
| J | Vastustustoleranssi | J = ±5 % (valinnainen: K = ±10 %, H = ±3 %) |
| Parametri | Erittely |
|---|---|
| Tehoalue | 50W--10kW |
| Käyttöjännite | ≤1200V |
| Vastusalue | 0,01Ω--1kΩ |
| Vastustustoleranssi | ±3 %, ±5 %, ±10 % |
| Suojausluokitus | IP00 |
| Lämpötilakerroin (TCR) | ≤300 ppm/°C |
| Paloa hidastava luokitus | UL 94V-2 |
| Vaatimustenmukaisuusstandardi | GB/T 5792 |
Vastus on rakennettu yksiosaiseen korkeaa alumiinioksidia sisältävään keraamiseen ytimeen, jossa on ontto ilmakanava, joka edistää jatkuvaa ilmavirtaa tehokkaan jäähdytyksen takaamiseksi. Keraaminen rakenne kestää toistuvia korkean lämpötilan jarrutusjaksoja halkeilematta, säilyttää erinomaisen eristyskyvyn ja vaimentaa tehokkaasti lämpöshokkia nopean energian haihtumisen aikana.
Lämmityselementti on valmistettu korkearesistiivisestä nikkeli-kromi-seosnauhasta, joka on tarkkuusleimattu jatkuvaksi aallotettuun profiiliin. Verrattuna tavanomaiseen pyöreään lankakäämiin, aallotettu nauha tarjoaa suuremman lämmönpoistoalueen, suuremman virransiirtokapasiteetin ja vakaamman vastuksen toistuvissa start-stop-jarrutusolosuhteissa. Lämpötilakerroin jää alle300 ppm/°C.
Liittimet, lukituskiinnikkeet ja kiinnityskannattimet on valmistettu paksunnetusta ruostumattomasta teräksestä, jossa on korroosionestopassivointikäsittely. Kokoonpano säilyttää turvallisen mekaanisen kiinnityksen jatkuvassa tärinässä, kestää toistuvaa juotoslämpöä ja minimoi hapettumisen aiheuttaman kosketusvastuksen varmistaen luotettavan toiminnan vaativissa invertterisovelluksissa.
Ympäristöystävällinen epäorgaaninen eristävä pinnoite kestää erinomaisesti korkeita lämpötiloja, korroosiota, kosteutta ja pölyä. Lyhytaikaisissa ylikuormitusolosuhteissa vastus voi hehkua punaisena tuottamatta avotulta, mikä auttaa parantamaan käyttöturvallisuutta ja pidentää metalliseosnauhan käyttöikää teollisuusympäristöissä.
Erityisesti VFD-jarrutussovelluksiin suunniteltu vastus haihduttaa nopeasti moottorin hidastuessa syntyvän regeneratiivisen energian, mikä estää tehokkaasti DC-väylän jännitteen nousun ja eliminoi invertterin ylijännitehälytyksiä (OV).
Pystysuoraan kierretty aallotettu metalliseosnauha tarjoaa huomattavasti suuremman jäähdytyspinnan kuin perinteiset lankavastukset. Yhdessä onton keraamisen ytimen kanssa se tarjoaa tehokkaan lämmönsiirron, alhaisemmat käyttölämpötilat ja vakaan suorituskyvyn toistuvien start-stop-jarrutusjaksojen aikana.
Suunniteltu kestämään10 kertaa nimellisteho enintään 5 sekunnin ajan, vastus käsittelee helposti hätäpysäytysten, raskaan kuorman laskun ja moottorin nopean hidastumisen aikana syntyviä korkean energian pulsseja ilman näkyviä vaurioita.
Korkea alumiinioksidikeramiikka, raskaaseen ruostumattomasta teräksestä valmistettu laitteisto ja UL94V-2 palonestopinnoite valmistettu vastus tarjoaa erinomaisen kestävyyden tärinää, korroosiota, pölyä, kosteutta ja toistuvaa lämpökiertoa vastaan, mikä takaa pitkän aikavälin luotettavuuden vaativissa teollisuussovelluksissa.
Vahvistettu ruostumattomasta teräksestä valmistettu kiinnitysrakenne säilyttää turvalliset sähköliitännät myös jatkuvassa tärinässä, joten vastus sopii ihanteellisesti nostureille, valssaamoihin, hisseihin ja muihin raskaisiin invertterikäyttöisiin laitteisiin.
Saatavana resistanssitoleransseilla±3 %, ±5 % ja ±10 %, CRR-sarja kattaa teholuokitukset alkaen50W - 10kWja tukee mukautettuja resistanssiarvoja, mittoja, liittimien tyylejä ja asennuskokoonpanoja taajuusmuuttajan erityisvaatimusten täyttämiseksi.
Epäorgaaninen eristävä pinnoite on paloa hidastava, savuton ja yhteensopivaUL94V-2vaatimukset. Ylikuormitusolosuhteissa vastus hehkuu punaisena ilman avotulta, mikä parantaa käyttöturvallisuutta.
Ihanteellinen nostureille, hisseille, nostureille, vinsseille ja nostolavalle, jotka vaativat toistuvaa kiihdytystä ja jarrutusta säilyttäen samalla invertterin vakaan suorituskyvyn.
Soveltuu valssaamoihin, ruiskuvalukoneisiin, CNC-laitteisiin, langanvetokoneisiin, tekstiilikoneisiin ja muihin käsittelylaitteisiin, joissa on toistuvia jarrutusjaksoja.
Käytetään laajasti kuljetinjärjestelmissä, automatisoiduissa tuotantolinjoissa, logistiikkalaitteissa ja varastoautomaatiossa regeneratiivisen jarrutusenergian absorboimiseksi ja järjestelmän vakauden parantamiseksi.
Suositellaan moottorin testausjärjestelmiin, kuormituksen simulointilaitteisiin, laboratorioiden testipenkkeihin, sentrifugeihin ja muihin erikoistuneisiin teollisiin sovelluksiin, jotka edellyttävät luotettavaa jarrutusenergian hajoamista.
DUFEW on erikoistunut korkealaatuisten tehoelektroniikkakomponenttien kehittämiseen ja valmistukseen tarjoamalla luotettavia tuotteita ja integroituja ratkaisuja teollisuuskäyttäjille, jakelijoille ja OEM-asiakkaille.
Nykyaikaiset tuotantolaitokset, standardoidut valmistusprosessit ja tiukka laadunvalvonta takaavat vakaan sähköisen suorituskyvyn, tasaisen tuotteiden laadun ja luotettavan pitkän aikavälin toiminnan.
Invertterijarruvastusten lisäksi DUFEW tarjoaa kattavan valikoiman tehoelektroniikkatuotteita, kuten reaktoreita, jarruyksiköitä, suodattimia, muuntajia, kuormituspankkeja ja erilaisia teollisuusvastusratkaisuja.
Räätälöidyt vastusarvot, teholuokitukset, mitat, liitinkokoonpanot ja asennusvaihtoehdot ovat saatavilla asiakkaan piirustusten tai teknisten tietojen perusteella.
Tehokkaan tuotannonhallinnan ja kokeneen suunnittelutuen ansiosta DUFEW tarjoaa vakaat toimitusajat, nopean teknisen tuen ja ammattimaisia tuotevalintapalveluita maailmanlaajuisille asiakkaille.
| Ominaista | Testiolosuhteet | Suorituskyky |
|---|---|---|
| Dielektrinen kestojännite | 2500VAC / 50Hz / 60s | Vuotovirta ≤10mA |
| Eristysvastus | 1000VDC | ≥100MΩ |
| Lyhytaikainen ylikuormitus | 10× nimellisteho 5 sekunnin ajan | Ei näkyviä vaurioita |
| Lataa käyttöikä | Syklinen käyttö (10s ON / 90s OFF) | ＞ 9000 tuntia |
| Kostean lämmönkestävyys | 40°C ±2°C, 90--95 % RH, 100 tuntia | ΔR ≤ ±(1 %R + 0,05Ω) |
| Nopea lämpötilapyöräily | -55°C / 55°C / 155°C, 15 minuuttia kumpikin, 5 sykliä | ΔR ≤ ±(2 %R + 0,05Ω) |
| Lämmönkestävyys | 350 °C 2 tuntia | Ei näkyvää värimuutoksia tai vaurioita |
| Lämpötilakerroin | Nimelliskuorma vs. alkuvastus | ＜300 ppm/°C |
| Liekinkestävyys | 10× nimellisteho 5 minuutin ajan | Hehkuu punaisena ilman avotulta |
| Ominaista | Testiolosuhteet | Suorituskyky |
|---|---|---|
| Terminaalin vahvuus | 45N / 30 sekuntia | Ei löystymistä tai näkyviä vaurioita |
| Tärinänkestävyys | 5--200Hz, 1g, 98m/s² | Ei näkyviä rakennevaurioita |
| Juotoksen lämmönkestävyys | Liittimet Upotettu 350±5°C juotteeseen 3 sekunniksi | ΔR ≤ ±(1 %R + 0,05Ω) |
| Juotettavuus | Liittimet Upotettu 235±5°C juotteeseen 5 sekunniksi | Juotteen peitto ≥ 95 % |
Huomautus: Kaikki suorituskykytiedot on saatu standardeissa laboratoriotestiolosuhteissa kohdan mukaisestiGB/T 5792varmistaakseen tasaisen laadun ja luotettavan tuotteen suorituskyvyn.
| Vertailukohde | DUFEW Invertteri aallotettu vastus | Yleiskäyttöinen tehovastus |
|---|---|---|
| Ensisijainen sovellus | Suunniteltu erityisesti VFD-dynaamiseen jarrutukseen ja regeneratiiviseen energian haihdutukseen | Suunniteltu jatkuvaan tehonhäviöön ja yleiskäyttöisiin sähköpiireihin |
| Käyttövelvollisuus | Lyhytaikainen, korkean energian pulssikäyttö ja jaksoittaiset käyttöjaksot | Jatkuva tai tasainen toiminta |
| Valintamenetelmä | Resistanssi valittu invertterin teknisten tietojen mukaan; tehoarvo laskettuna jarrujen käyttöjakson perusteella | Valittu jatkuvan tehonhäviön vaatimusten mukaan |
| Ylikuormituskyky | Kestää jopa10× nimellisteho 5 sekunnin ajan, ihanteellinen regeneratiiviseen jarrutukseen | Rajoitettu ylikuormituskyky; ei sovellu toistuviin suurienergisiin pulsseihin |
| Lämmön hajoaminen | Aallotettu nauharakenne tarjoaa suuren jäähdytyspinnan tehokkaaseen lämmönsiirtoon | Perinteinen käämitys tarjoaa rajoitetun jäähdytystehokkuuden |
| Käyttölämpötila | Pintalämpötila jopa300 °Ckanssa350 °Clämmönkestävä pinnoite | Tyypillisesti alla200°Criippuen vastuksen tyypistä |
| Jännitepiikkien vaimennus | Aallotettu käämitys auttaa vähentämään kytkentäjännitepiikkejä ja parantaa invertterin vakautta | Ei optimointia jännitepiikin vaimennusta varten |
| Mekaaninen luotettavuus | Ruostumattomasta teräksestä valmistetut liittimet ja kannattimet tarjoavat erinomaisen tärinänkestävyyden raskaille teollisuuslaitteille | Vakiorakenne on tarkoitettu yleisiin sähkösovelluksiin |
| Tyypilliset sovellukset | Hissit, nosturit, valssaamot, servojärjestelmät, ruiskuvalukoneet, kuljettimet | Yleiset elektroniset laitteet, virtalähteet, valaistuspiirit ja teollisuuden ohjausjärjestelmät |
V: Invertterin jarruvastus on suunniteltu erityisesti absorboimaan moottorin hidastuessa syntyvää regeneratiivista energiaa. Toisin kuin tavalliset tehovastukset, se toimii lyhytkestoisissa, korkean energian pulssiolosuhteissa ja on optimoitu ajoittaiseen jarrutukseen jatkuvan tehonhäviön sijaan.
V: Resistanssiarvon tulee noudattaa taajuusmuuttajan valmistajan suosittelemia tietoja, kun taas teholuokitus tulee valita jarrutustaajuuden, jarrutusajan, käyttöjakson ja moottorin tehon mukaan. Jos olet epävarma, DUFEWin suunnittelutiimi voi suositella sopivaa mallia sovelluksesi perusteella.
V: Yleensä onei suositella. Eri inverttereillä voi olla erilaiset jarrutusjännitteet ja toimintajaksot. Vastuksen jakaminen voi johtaa epävakaaseen toimintaan tai riittämättömään jarrutustehoon. Jos tarvitaan jaettu vastus, sekä resistanssiarvo että teho on laskettava huolellisesti.
V: Kyllä. Tarjoamme OEM- ja ODM-valmistuspalveluita, mukaan lukien räätälöidyt vastusarvot, teholuokitukset, mitat, liitintyypit, kiinnityskannattimet ja kokonaisratkaisut asiakkaan piirustusten tai teknisten eritelmien perusteella.
V: Se on suunniteltu tavallisiin VFD-jarrutussovelluksiin, joissa korkea ylikuormituskyky ja tehokas lämmönpoisto ovat ensisijaisia vaatimuksia. AEi-induktiivinen aallotettu vastussuositellaan korkeataajuisiin PWM-piireihin, energian varastointijärjestelmiin ja sovelluksiin, joissa erittäin alhainen induktanssi on kriittinen.
V: Invertterijarruvastuksia käytetään laajalti hisseissä, nostureissa, nostureissa, valssaamoissa, ruiskuvalukoneissa, kuljettimissa, tekstiilikoneissa, automatisoiduissa tuotantolinjoissa, servokäyttöjärjestelmissä ja uusiutuvan energian laitteissa.
DUFEW tarjoaa korkealaatuistaInvertteri aaltopahvivastuksetteollisuusautomaatioon, uusiutuvaan energiaan ja moottorikäyttösovelluksiin maailmanlaajuisesti. Tarvitsetpa vakiotuotteen tai täysin räätälöidyn ratkaisun, insinööritiimimme on valmis tukemaan projektiasi ammattimaisilla suosituksilla ja nopealla tuotannolla.
- OEM- ja ODM-valmistus
- Mukautetut vastusarvot
- Mukautetut teholuokitukset (50W--10kW)
- Mukautetut mitat ja asennusvaihtoehdot
- Teknisen valinnan tuki
- Vakaa irtotavaratuotanto
- Nopea maailmanlaajuinen toimitus
Ota yhteyttä DUFEWiin tänään keskustellaksesi hakemuksestasi tai pyytääksesi kilpailukykyisen tarjouksen.
