Tarjoamme kattavan tuotevalikoiman, joka sisältää vastukset, jarruyksiköt, reaktorit, tehosuodattimet ja muuntajat sekä täydelliset räätälöintimahdollisuudet erilaisiin sovellusvaatimuksiin.

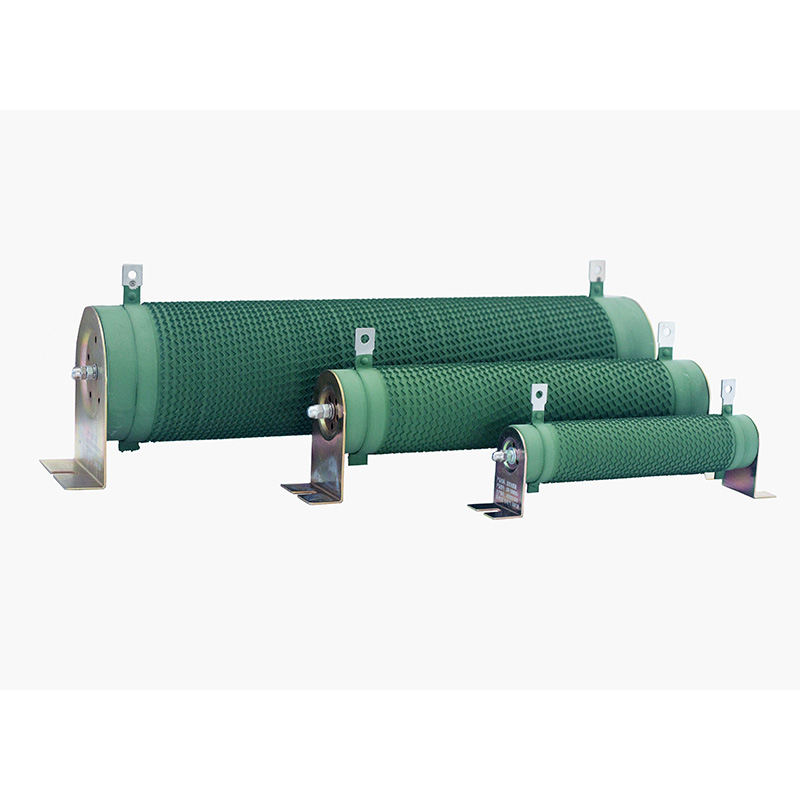

DUFEW CRR -sarjan aaltopahvivastukset on suunniteltu vaativiin teollisuussovelluksiin, mukaan lukien VFD-jarrujärjestelmät, tehoelektroniikan kuormitustestaukset, dynaaminen jarrutus ja piirisuojaus. Suuren tehon, erinomaisen lämmönpoiston ja pitkän käyttöiän ansiosta ne tarjoavat vakaan ja luotettavan suorituskyvyn ankarissa käyttöympäristöissä.
Resistiivinen elementti on valmistettu korkealaatuisesta nikkeli-kromi- (Ni-Cr) tai konstantaaniseosnauhasta, joka on tarkkuuskäämitty aallotettuun profiiliin automatisoidulla laitteistolla ja asennettu reunaan korkeataajuiseen onttoon keraamiseen ytimeen. Se on kiinnitetty tukevasti ruostumattomasta teräksestä valmistetuilla puristimilla tärinänkestävyyden ja mekaanisen vakauden parantamiseksi, kun taas raskaat ruostumattomasta teräksestä valmistetut liittimet tarjoavat erinomaisen korroosionkestävyyden ja luotettavat sähköliitännät.
Kestävyyden parantamiseksi vastuksen pinta on päällystetty ympäristöystävällisellä UL94V-2 palonestopinnoitteella, joka on savuton, myrkytön, hapettumista kestävä ja erittäin kosteutta ja ikääntymistä kestävä. GB-5792 standardien mukaisesti valmistetut tuotteet tukevat sekä vaaka- että pystyasennusta, mikä mahdollistaa joustavan integroinnin sähköisiin ohjauskaappiin tai itsenäisiin vastuskokoonpanoihin.
| Mallikoodi | Merkitys | Kuvaus |
| CRR | Sarja | Aallotettu vastus |
| 2500W | Nimellisteho | 2500W |
| 54.4R | Nimellisvastus | 54,4Ω |
| J | Vastustustoleranssi | J = ±5 % (valinnainen: K = ±10 %, H = ±3 %) |
| Parametri | Erittely |
| Tehoalue | 50W-10KW |
| Käyttöjännite | ≤1200V |
| Vastusalue | 0,01Ω–1KΩ |
| Vastustustoleranssi | ±3 % / ±5 % / ±10 % |
| Suojausluokitus | IP00 |
| Lämpötilakerroin (TCR) | ≤300 ppm/°C |
| Paloa hidastava luokitus | UL 94V-2 |
| Vaatimustenmukaisuusstandardi | GB/T 5792 |
1: Eristävä ydin: Käyttää korkeataajuista onttoa keraamista putkea, joka tarjoaa erinomaisen korkeiden lämpötilojen kestävyyden, rakenteellisen jäykkyyden ja iskunkestävyyden varmistaen vastuselementin vakauden korkeissa lämpötiloissa.
2: Vastuselementti: Käyttää korkealaatuista nikkeli-kromi- tai konstantaaniseosnauhaa, jolle on ominaista alhainen lämpötilakerroin ja korkea ylikuormituskyky. Aallotettu reunakierretty muotoilu maksimoi lämmönpoistopinta-alan ja minimoi induktanssin.
3: Asennus ja liittimet: Ruostumattomasta teräksestä valmistetut puristimet kiinnittävät vastusnauhan estäen siirtymisen tai löystymisen; Liittimet on valmistettu ruostumattomasta teräksestä paksunnetulla rakenteella ja pintakäsittelyllä, mikä varmistaa korroosionkestävyyden, ruosteeneston ja liittämisen helpon.
4: Pintapinnoite: Sisältää ympäristöystävällisen vihreän eristävän pinnoitteen, jolla on vahva tarttuvuus ja UL94V-2 palonestoluokitus. Se on korroosionkestävä, savuton, myrkytön ja hajuton, suojaa tehokkaasti vastusnauhaa hapettumiselta ja pidentää käyttöikää.
5: Kokonaisrakenne: Tehot vaihtelevat välillä 50W - 10KW, resistanssiarvot 0,01Ω - 1KΩ ja käyttöjännitteet jopa 1200V; aallotettu reuna-kierretty nauharakenne yhdistää alhaisen induktanssin suureen tarkkuuteen.
●Aallotettu reunakierretty rakenne tarjoaa suuren lämmönpoistoalueen ja erinomaisen lämmönkestävyyden
● Korkean taajuuden ontto keraaminen ydin; korkeita lämpötiloja kestävä, vankka ja iskunkestävä
● Korkealaatuinen metalliseos vastus lanka; matala lämpötilakerroin (≤300 ppm/°C) ja korkea tarkkuus
● Vahva lyhytaikainen ylikuormituskyky; kestää 10x nimellistehoa 5 sekunnin ajan ilman näkyviä vaurioita
● Ruostumattomasta teräksestä valmistetut liittimet; korroosionkestävät, ruosteenkestävät ja luotettavat liitännät
● Ympäristöystävällinen pinnoite; paloa hidastava ja korroosionkestävä; savuton, myrkytön ja hajuton
● Tiukka suorituskyvyn validointi; täysin yhteensopiva jännitteen, kostean lämmön ja lämpöiskun kestävyyden standardien kanssa
●Yhteensopiva GB-5792-standardien kanssa; luotettavaa laatua
Jarruvastukset taajuusmuuttajakäyttöjä varten (VFD); servokäyttöjen suojavastukset; resistiiviset kuormat tehoelektroniikan testausta varten; näytteenottovastukset tehonsyöttöpiirejä varten; virtaa rajoittavat vastukset moottorikäyttöihin; käynnistysvastukset; piirin suojavastukset. Käytetään laajasti eri teollisuudenalojen laitteissa, kuten hisseissä, satamakoneissa, valssaamoissa, nostureissa, vinstureissa, ruiskuvalukoneissa, langanvetokoneissa, sentrifugeissa, tekstiilikoneissa, paino- ja värjäyslaitteissa, pinoamis- ja kierrätyslaitteissa, paperinvalmistuskoneissa, näyttämölaitteistoissa ja testausjärjestelmissä.
| Sähköiset ominaisuudet | Testiolosuhteet | Suorituskyky |
| Dielektrinen kestojännite | 2500VAC / 50Hz / 60s | Vuotovirta ≤10mA |
| Eristysvastus | 1000VDC | Eristysvastus ≥100MΩ |
| Lyhytaikainen ylikuormitus | 10× nimellisteho 5 sekuntia | Ei näkyviä vaurioita |
| Pitkäaikainen kuormitusikä | Syklinen käynnistystesti (10 s jännitteellä, 90 s pois päältä) | > 9000 tuntia |
| Tasainen kostea lämpö | 40°C ±2°C, 90 % - 95 % RH, 100 h | ΔR ≤ ±(1 %R + 0,05Ω) |
| Nopea lämpötilan muutos | -55°C, 55°C, 155°C, 15 min jokaisessa lämpötilassa, 5 jaksoa | ΔR ≤ ±(2 %R + 0,05Ω) |
| Lämmönkestävyys | 350 °C / 2 h | Ei ilmeistä värimuutoksia tai vaurioita |
| Lämpötilakerroin (TCR) | Vastus nimelliskuormituksella verrattuna staattiseen vastukseen | ≤300 ppm/°C |
| Liekinkestävyys | 10× nimellisteho 5 min | Punainen ilman avotulta |
| Mekaaniset ominaisuudet | Testiolosuhteet | Suorituskyky |
| Terminaalin vahvuus | 45N / 30s | Ei löysyyttä tai näkyviä vaurioita |
| Tärinänkestävyys | 5–200 Hz, 1g, 98m/s² | Ei näkyviä vaurioita ulkoisessa rakenteessa |
| Juotoksen lämmönkestävyys | Lyijyliittimet upotettuna 350±5 ℃ juotteeseen 3 sekunniksi | AR < ± (1 %R + 0,05 Ω); ei näkyviä ulkoisia vaurioita, merkinnät pysyvät selvänä |
| Juotettavuus | Liittimet upotettuna 235±5 ℃ juotteeseen 5 sekunniksi | Juotoksen peitto liittimen pinnalla ≥ 95 % |
| Vertailukriteerit | Aallotettu vastus | Perinteinen hiilikalvo / metallikalvovastus |
| Tehonkäsittely | Suunniteltu suuritehoisiin sovelluksiin, 50W–10kW; kestää 10-kertaisen nimellistehon lyhytkestoisia ylikuormituksia varten | Tyypillisesti 0,1–20 W; vaurioituu helposti ylikuormitusolosuhteissa |
| Lämpötilankestävyys ja käyttöikä | Kestää jopa 350°C lämpötiloja; syklinen käyttöikä ylittää 9000 tuntia | Alempi lämmönkestävyys; Resistiivisellä kalvolla on taipumus vanheta ja kuoriutua pitkittyneissä korkeissa lämpötiloissa |
| Nykyinen kapasiteetti | Soveltuu suurvirtasovelluksiin, moottorijarrutukseen, regeneratiiviseen purkaukseen ja kuormituksen purkamiseen | Suunniteltu ensisijaisesti pienivirtaisille PCB-signaalipiireille |
| Induktanssin ominaisuudet | Vakiomalleissa on korkeampi induktanssi; ei-induktiivisia aallotettuja versioita on saatavana | Kelaton malli erittäin alhaisella induktanssilla, sopii korkeataajuisiin pienitehoisiin piireihin |
| Ympäristön kestävyys | Keraaminen ydin ruostumattomasta teräksestä valmistetuilla liittimillä tarjoaa erinomaisen tärinän- ja iskunkestävyyden | Ohutkalvorakenteella on heikompi tarttuvuus ja se on herkempi tärinän aiheuttamille vaurioille |
| Kustannustehokkuus | Erittäin kustannustehokas suuritehoisiin sovelluksiin; korkeammat kustannukset pienitehoisille luokituksille | Alhaiset kustannukset pienitehoisille sovelluksille; kallis ja vähemmän käytännöllinen suuritehoisiin tarpeisiin |
Q1: Kuinka valitsen vastuksen, jolla on sopiva teho?
V: Valitse vastus, jonka nimellisteho on 1,5–2 kertaa piirin todellinen virrankulutus. Harkitse myös tehon alenemista ympäristön lämpötilan vuoksi; korkeampi teholuokitus vaaditaan korkeissa lämpötiloissa.
Q2: Onko normaalia, että vastuksen pintalämpötila on erittäin korkea?
V: DUFEW Corrugated Resistors muuntaa sähköenergian lämmöksi käytön aikana, joten korkea pintalämpötila on normaalia. Varmista, että asennuspaikka on hyvin tuuletettu ja ettei siinä ole syttyviä materiaaleja. Jos lämpötila on epätavallisen korkea, tarkista ylikuormitus tai alimitoitettu teholuokitus.
Q3: Mikä on suositeltu vastusten asennustapa?
V: Tuote tukee vaaka- tai pystysuoraa asennusta; vaakasuora asennus on suositeltavaa luonnollisen konvektiojäähdytyksen helpottamiseksi. Varmista, että vastuksen rungon ympärillä on riittävästi tilaa (yleensä vähintään vastuksen halkaisija) ja vältä sen asentamista tasolle kaapin seiniä tai muita lämpöä tuottavia osia vasten. Jos useita vastuksia on asennettu vierekkäin, niiden välisen etäisyyden tulee olla vähintään 50 mm.
Q4: Mitkä ovat CRR-sarjan resistanssitoleranssiluokat ja miten valitsen?
V: DUFEW CRR -sarja tarjoaa kolme toleranssiluokkaa: luokka K (±10 %), luokka J (± 5 %) ja luokka H (± 3 %). Luokka J (±5 %) on yleensä riittävä teollisuusjarrutukseen ja kuormitukseen; tarkkuusmittaus- tai näytteenottopiireissä suositellaan luokkaa H (±3 %) paremman tarkkuuden saavuttamiseksi.
