Tarjoamme kattavan tuotevalikoiman, joka sisältää vastukset, jarruyksiköt, reaktorit, tehosuodattimet ja muuntajat sekä täydelliset räätälöintimahdollisuudet erilaisiin sovellusvaatimuksiin.

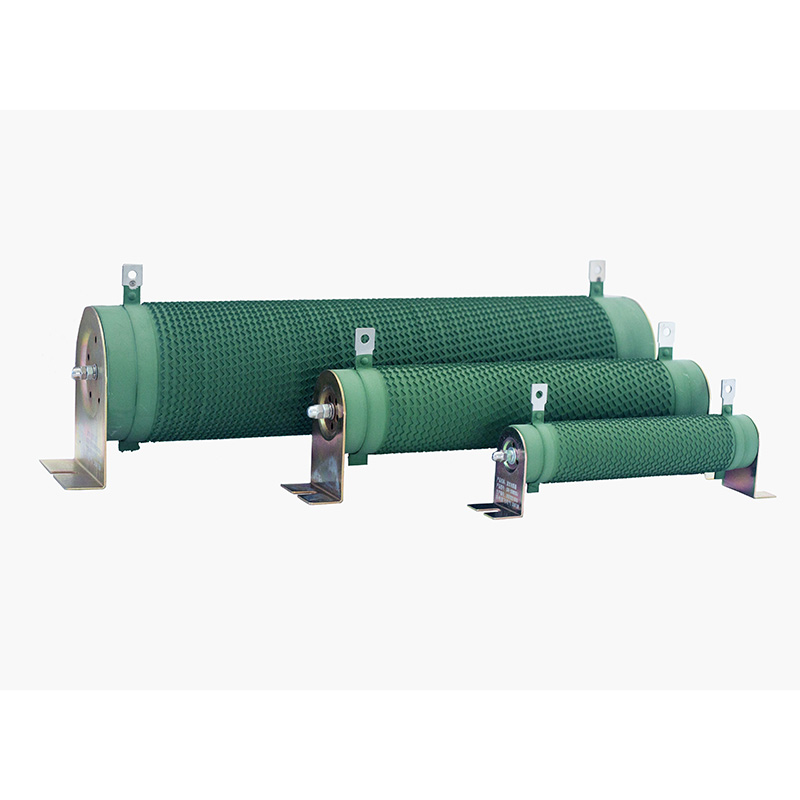

DUFEW Tubular Resistor on suuritehoinen lankakomponentti, joka on rakennettu keraamiseen putkirakenteeseen, joka tarjoaa sähköeristyksen ja tehokkaan lämmönsiirron. Nikkeli-kromista (Ni-Cr), manganiinista tai konstantaaniseoksesta valmistetut vastuslangat on kiedottu tarkasti keraamisen ytimen ympärille, jotta saavutetaan vakaa vastus, vahva ylikuormituskyky ja tasainen lämpösuorituskyky.
Keraaminen putkirakenne parantaa tehotiheyttä ja jäähdytystehokkuutta siirtämällä lämpöä sisäisen ydinrakenteen läpi. Käämityksen jälkeen vastus on päällystetty korkean lämpötilan paloa hidastavalla eristekerroksella, joka suojaa vastuslankaa hapettumiselta, kosteudelta ja ympäristövaikutuksilta, mikä auttaa ylläpitämään vakaata toimintaa teollisissa olosuhteissa.
Teollisuuden tehosovelluksiin sopivaa vastusta käytetään yleisesti VFD-jarrujärjestelmissä, moottorin käynnistyspiireissä, kuormitustestauslaitteissa, hitsauslaitteissa ja muissa sähköjärjestelmissä, jotka vaativat hallittua energianhäviötä ja luotettavaa lämpötehoa.
Vastus muuntaa sähköenergian lämmöksi keraamisen putken ympärille kierretyn vastusmetallilangan kautta. Keraaminen ydin eristää samalla kun se siirtää lämpöä ympäröivään ympäristöön tehokkaan lämpötilan säätelyn varmistamiseksi.
Sen vakaa suorituskyky suuressa virrassa, lyhytaikaisessa ylikuormituksessa ja toistuvissa kytkentäolosuhteissa soveltuu dynaamiseen jarrutukseen, moottorin käynnistykseen, virranrajoitukseen, kuormituksen simulointiin, jännitteenpudotukseen ja energiankulutussovelluksiin.
| Mallikoodi | Merkitys | Kuvaus |
|---|---|---|
| CRR | Tuotesarja | Putkimainen vastus |
| 2500W | Nimellisteho | 2500 wattia |
| 54.4R | Nimellisvastus | 54,4 Ω |
| J | Vastustustoleranssi | J = ±5 % (valinnainen: K = ±10 %, H = ±3 %) |
| Parametri | Erittely |
|---|---|
| Tehoalue | 50W--10kW |
| Käyttöjännite | ≤1200V |
| Vastusalue | 0,01Ω--1kΩ |
| Vastustustoleranssi | ±3 %, ±5 %, ±10 % |
| Suojausluokitus | IP00 |
| Lämpötilakerroin (TCR) | ≤300 ppm/°C |
| Paloa hidastava luokitus | UL 94V-2 |
| Vaatimustenmukaisuusstandardi | GB/T 5792 |
Käämirakenne vaikuttaa suoraan vastuksen lämmönpoistokykyyn, induktanssiin ja sovelluksen soveltuvuuteen.
Vastuslanka on kierretty tavanomaiseen spiraalimuotoon keraamisen putken ympärille. Tämä rakenne tarjoaa yksinkertaisen ja taloudellisen ratkaisun matalataajuisiin tehohäviösovelluksiin, joissa induktanssi ei ole kriittinen huolenaihe.
Vastuslanka muodostetaan aallotettuun profiiliin ja kiinnitetään pystysuoraan keraamiseen putkeen. Tämä rakenne lisää merkittävästi jäähdytyspinta-alaa samalla kun se vähentää parasiittista induktanssia, mikä tekee siitä ihanteellisen VFD-jarrujärjestelmiin, pulssikuormitukseen ja sovelluksiin, jotka vaativat parempaa lämpötehoa.
Tarjoaa pysyvän vastusarvon ja sopii useimpiin tavallisiin teollisuussovelluksiin, jotka vaativat vakaata ja huoltovapaata toimintaa.
Vastusta voidaan säätää liikkuvalla metallipuristimella tai kierteitysmekanismilla, mikä mahdollistaa joustavat vastusasetukset laitteiden käyttöönotossa, testauksessa ja vaihtelevan kuormituksen sovelluksissa.
Saatavana useilla kosketuspisteillä eri resistanssiarvojen tuottamiseksi yhdestä vastuksesta, mikä tekee siitä sopivan monimutkaisiin sähköpiireihin ja monivaiheiseen kuormituksen ohjaukseen.
Korkealaatuisesta eristävästä keramiikasta valmistettu putki tarjoaa erinomaisen dielektrisen lujuuden, tehokkaan lämmönsiirron, korkean mekaanisen lujuuden ja erinomaisen lämpöiskun kestävyyden jatkuvan teollisen käytön aikana.
Saatavana nikkeli-kromi (Ni-Cr), manganiini ja konstantaaniseoksina, vastuslanka tarjoaa vakaat sähköiset ominaisuudet, erinomaisen ylikuormituskyvyn ja pitkäaikaisen vastuksen stabiilisuuden toistuvissa lämpöjaksoissa.
Ympäristöystävällinen epäorgaaninen eristävä pinnoite suojaa vastuslankaa hapettumiselta, kosteudelta, pölyltä ja korroosiolta ja tarjoaa samalla luotettavan palonestokyvyn UL94V-2 vaatimusten mukaisesti.
Keraaminen putki toimii sekä eristävänä tukena että tehokkaana lämmönpoistoväliaineena, jolloin vastus voi tuottaa korkeamman tehon pienellä jalanjäljellä. Tämä tekee siitä ihanteellisen teollisuussovelluksiin, joissa asennustila on rajallinen.
Keraamisen putken korkea lämmönjohtavuus mahdollistaa nopean lämmönsiirron vastuslangasta ympäröivään ilmaan. Valinnainen pystysuora aallotettu käämi lisää jäähdytyspinta-alaa entisestään, mikä parantaa jatkuvan kuormituksen suorituskykyä ja alentaa käyttölämpötilaa.
Valmistettu korkealaatuisista keraamisista materiaaleista ja suojattu korkean lämpötilan epäorgaanisella eristävällä pinnoitteella, vastus kestää käyttölämpötiloja jopa 350°C. Lasi-emalipinnoitettuja versioita on saatavana sovelluksiin, jotka vaativat jopa 375 °C:n lämpötiloja.
Suurvirta- ja lyhytkestoisiin ylikuormitussovelluksiin suunniteltu vastus tarjoaa erinomaisen lämmönkestävyyden ja toistuvan pulssikuormituksen. Se soveltuu hyvin moottorin käynnistykseen, dynaamiseen jarrutukseen ja kuormitustestaussovelluksiin.
DUFEW tarjoaa kiinteitä, säädettäviä, moniliittimiä, alhaisen induktanssin ja mittatilaustyönä suunniteltuja putkimaisia vastuksia, jotka täyttävät erilaiset sähköiset ja mekaaniset vaatimukset eri toimialoilla.
Vastus voidaan toimittaa useilla eri asennuskiinnikkeillä ja liitinkokoonpanoilla, mikä mahdollistaa kätevän asennuksen sähkökaappiin, kuormapankkeihin, testauslaitteisiin ja teollisuuskoneisiin.
Ensiluokkainen vastustuskykyinen metallilanka, kestävä keraaminen rakenne ja hapettumista kestävä suojapinnoite takaavat vakaat vastusarvot, erinomaisen lämpöstabiilisuuden ja pidemmän käyttöiän vaativissa käyttöolosuhteissa.
Käytetään laajasti hitsauskoneissa, teollisuuden ohjauskaapeissa ja sähköautomaatiojärjestelmissä virran rajoittamiseen, jännitteen pudotukseen ja energian hajauttamiseen.
Soveltuu kuormituspankkiin, palamistestauslaitteisiin, akun purkausjärjestelmiin ja virtalähteen ikääntymistesteihin, joissa vaaditaan vakaata tehonhäviötä.
Käytetään pienissä ja keskitehoisissa VFD-jarrujärjestelmissä, moottorin käynnistyspiireissä, servokäyttöjärjestelmissä ja teollisissa voimansiirtolaitteissa, jotka vaativat luotettavaa jarrutusta ja kuormanhallintaa.
Käytetään sähkömittauslaitteissa, suojapiireissä, kytkinlaitteissa ja ohjauspaneeleissa vakaan vastuksen aikaansaamiseksi ja piirien luotettavuuden parantamiseksi.
Ihanteellinen korvaava ratkaisu teollisuuslaitteiden huoltoon, konepäivityksiin ja OEM-valmistukseen, joustavalla räätälöinnillä kansainvälisille asiakkaille.
| Ominaista | Testiolosuhteet | Suorituskyky |
|---|---|---|
| Dielektrinen kestojännite | 2500VAC / 50Hz / 60s | Vuotovirta ≤10mA |
| Eristysvastus | 1000VDC | ≥100MΩ |
| Lyhytaikainen ylikuormitus | 10× nimellisteho 5 sekunnin ajan | Ei näkyviä vaurioita |
| Lataa käyttöikä | Syklinen käyttö (10s ON / 90s OFF) | ＞ 9000 tuntia |
| Kostean lämmönkestävyys | 40°C ±2°C, 90--95 % RH, 100 tuntia | ΔR ≤ ±(1 %R + 0,05Ω) |
| Nopea lämpötilapyöräily | -55°C / 55°C / 155°C, 15 minuuttia kumpikin, 5 sykliä | ΔR ≤ ±(2 %R + 0,05Ω) |
| Lämmönkestävyys | 350°C 2 tuntia | Ei näkyvää värimuutoksia tai vaurioita |
| Lämpötilakerroin (TCR) | Nimelliskuorma vs. alkuvastus | ＜300 ppm/°C |
| Liekinkestävyys | 10× nimellisteho 5 minuutin ajan | Hehkuu punaisena ilman avotulta |
| Ominaista | Testiolosuhteet | Suorituskyky |
|---|---|---|
| Terminaalin vahvuus | 45N / 30 sekuntia | Ei löystymistä tai näkyviä vaurioita |
| Tärinänkestävyys | 5--200Hz, 1g, 98m/s² | Ei näkyviä rakennevaurioita |
| Juotoksen lämmönkestävyys | Liittimet Upotettu 350±5°C juotteeseen 3 sekunniksi | ΔR ≤ ±(1 %R + 0,05Ω) |
| Juotettavuus | Liittimet Upotettu 235±5°C juotteeseen 5 sekunniksi | Juotteen peitto ≥ 95 % |
Huomautus: Kaikki suorituskykytiedot on mitattu normaaleissa laboratorio-olosuhteissa GB/T 5792:n mukaisesti. Todellinen suorituskyky voi vaihdella asennusolosuhteiden, ympäristön lämpötilan ja käyttöjakson mukaan.
| Vertailukohde | DUFEW putkimainen vastus | Perinteinen ei-putkimainen tehovastus |
|---|---|---|
| Ydinrakenne | Erittäin luja keraaminen putki toimii sekä eristävänä tukina että lämmönpoistoväliaineena | Tukirakenne on pääasiassa mekaaninen, ja sen lämmönpoistokyky on suhteellisen rajoitettu |
| Tehon tiheys | Suurempi teho samassa asennustilassa tehokkaan lämmönjohtavuuden ansiosta | Pienempi tehotiheys rakenteellisten ja jäähdytysrajoitusten vuoksi |
| Lämmön hajoaminen | Keraaminen putki tarjoaa nopean lämmönsiirron; valinnainen aallotettu käämitys parantaa entisestään jäähdytystehoa | Lämmönpoisto riippuu pääasiassa pinta-alasta ja on yleensä vähemmän tehokasta |
| Kokoonpanoasetukset | Saatavana kiinteinä, säädettävinä, moniliittiminä ja matalan induktanssin versioina | Enimmäkseen kiinteäresistanssiset mallit, joissa on rajoitettu konfigurointijoustavuus |
| Mekaaninen lujuus | Paksuseinäinen alumiinioksidikeraaminen rakenne tarjoaa erinomaisen iskunkestävyyden ja pitkäaikaisen rakenteellisen vakauden | Ohuet keraamiset tai kalvopohjaiset rakenteet ovat herkempiä halkeilemaan tai vaurioitumaan kuljetuksen ja asennuksen aikana |
| Huolto | Sileä sylinterimäinen pinta minimoi pölyn kertymisen ja yksinkertaistaa rutiinipuhdistusta | Epäsäännölliset pinnat voivat kerätä pölyä helpommin, mikä vaatii useammin puhdistamista |
| Tyypilliset sovellukset | Dynaaminen jarrutus, moottorin käynnistys, kuormapankit, testauslaitteet, teollisuusautomaatio, hitsauskoneet | Yleiskäyttöiset elektroniset piirit ja tavanomaiset tehonhäviösovellukset |
DUFEW on erikoistunut teollisuuden tehovastusten ja tehoelektroniikkakomponenttien suunnitteluun ja valmistukseen tarjoamalla luotettavia tuotteita maailmanlaajuisille OEM-valmistajille, jakelijoille ja teollisuuskäyttäjille.
Tuotevalikoimaamme kuuluvat putkivastukset, aaltopahvivastukset, alumiinikoteloiset vastukset, jarruvastukset, reaktorit, jarruyksiköt, muuntajat, suodattimet ja kuormitustestausjärjestelmät.
Jokainen tuote valmistetaan standardoiduissa tuotantoprosesseissa, ja ne läpikäyvät kattavan sähköisen ja mekaanisen testauksen ennen toimitusta vakaan suorituskyvyn ja tasaisen laadun varmistamiseksi.
Tarjoamme räätälöityjä vastusarvoja, teholuokituksia, mittoja, liitintyyppejä, käämirakenteita ja asennusratkaisuja asiakkaan piirustusten tai sovellusvaatimusten perusteella.
Nykyaikaisten tuotantolaitosten ja kokeneen suunnittelutiimin ansiosta DUFEW tarjoaa vakaan tuotantokapasiteetin, nopeat toimitusajat ja ammattitaitoisen teknisen tuen koko projektisi ajan.
V: Putkimainen vastus on lankavastus, joka käyttää keraamista putkea eristävänä ytimenään. Verrattuna litteisiin tai levytyyppisiin malleihin, putkimainen rakenne tarjoaa paremman lämmönpoiston, suuremman tehotiheyden, paremman mekaanisen lujuuden ja suuremman joustavuuden säädettävissä tai moniliittimissä kokoonpanoissa.
V: Kyllä. DUFEW tarjoaa täydelliset OEM- ja ODM-räätälöintipalvelut, mukaan lukien resistanssiarvot, teholuokitukset, mitat, vastuslankojen materiaalit, liitintyypit, asennuskannattimet, säädettävät rakenteet ja moniliitinkokoonpanot piirustusten tai sovellusvaatimustesi perusteella.
V: Vakioversiossa on IP00 avoin rakenne ja se on tarkoitettu asennettavaksi sähkökaappien tai -laitteiden sisään. Korkean kosteuden tai ankarissa käyttöympäristöissä suosittelemme valitsemaan lasiemalilla päällystetyn tai erityisesti suojatun version tai käyttämään asianmukaisia kotelointi- ja kosteudenkestäviä toimenpiteitä.
V: Vaihteen tulee vastata alkuperäistä resistanssiarvoa, teholuokitusta, käyttöjännitettä ja asennusmittoja. Jos alkuperäinen malli ei ole saatavilla, DUFEW voi suositella vastaavaa tai päivitettyä ratkaisua sovelluksesi perusteella turvallisen ja luotettavan toiminnan varmistamiseksi.
V: Kiinteät mallit ovat ihanteellisia laitteille, joilla on vakaa vastus, kun taas säädettävät versiot sopivat paremmin käyttöönottoon, testaukseen, kuormituksen simulointiin ja sovelluksiin, jotka vaativat vastuksen säätöä käytön aikana.
V: Sitä käytetään laajalti moottorikäytöissä, invertterijarrujärjestelmissä, hitsauslaitteissa, kuormapankeissa, tehontestauslaitteissa, teollisuusautomaatiossa, sähköisissä ohjauspaneeleissa, akun purkausjärjestelmissä, uusiutuvan energian laitteissa, rautatiejärjestelmissä ja muissa raskaissa teollisissa sovelluksissa.
DUFEW valmistaa korkealaatuisia putkivastuksia teollisuuden tehonsäätöön, jarrujärjestelmiin, kuormitustestaukseen ja energianpoistosovelluksiin. Tarvitsetpa vakiotuotteen tai täysin räätälöidyn ratkaisun, suunnittelutiimimme on valmis tarjoamaan ammattimaista teknistä tukea ja nopeat tarjoukset.
- OEM- ja ODM-valmistus
- Mukautetut vastusarvot
- Teholuokitus 50W - 10kW
- Säädettävät & Multi-Terminal mallit
- Mukautetut mitat ja asennusratkaisut
- Teknisen valinnan tuki
- Vakaa irtotavaratuotanto
- Maailmanlaajuinen toimitus
Ota yhteyttä DUFEWiin tänään keskustellaksesi hakemuksesi vaatimuksista ja saadaksesi mukautetun tarjouksen.
