Tarjoamme kattavan tuotevalikoiman, joka sisältää vastukset, jarruyksiköt, reaktorit, tehosuodattimet ja muuntajat sekä täydelliset räätälöintimahdollisuudet erilaisiin sovellusvaatimuksiin.

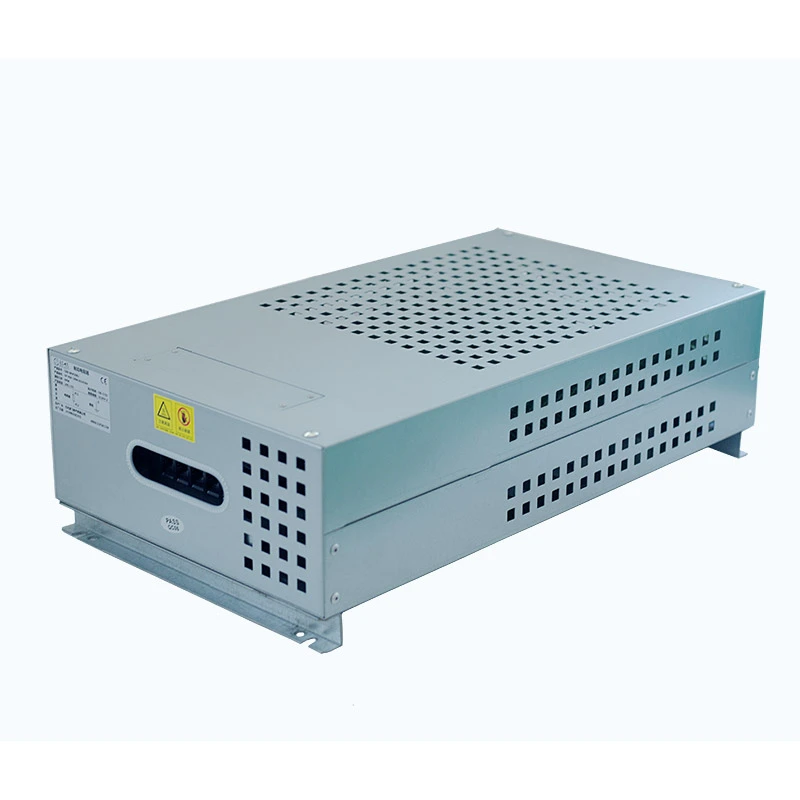

DUFEW Corrugated Resistor Box on suuritehoinen vastuskokoonpano, joka yhdistää useita aallotettuja vastuselementtejä sarja- ja rinnakkaiskytkentämenetelmien avulla ja kiinnittää ne ammattimaiseen koteloon. Se on erityisesti kehitetty voittamaan yksittäisten vastusten tehorajoitukset ja tarjoamaan vakaan energian absorptiokyvyn suuritehoisille sähköjärjestelmille.
Vastuskotelo tukee maksimitehoa 30KW, vastusarvoja 0,01Ω - 1KΩ ja resistanssin tarkkuusvaihtoehtoja ±3%, ±5% ja ±10%. Sisäinen rakenne sisältää suurvirtaliittimen ja lämpötilasuojakytkimen, kun taas kotelon suojausluokka voidaan räätälöidä eri sovellusvaatimusten mukaan.
Kokeneena valmistajana ja toimittajana Kiinassa DUFEW tarjoaa räätälöityjä ratkaisuja jarrujärjestelmiin, taajuusmuuttajakäyttöihin, teollisuusautomaatiolaitteisiin, hisseihin, nostureihin, valssaamoihin ja muihin sovelluksiin, jotka vaativat tehokasta energian hajauttamista.
Corrugated Resistor Boxin sisäinen rakenne koostuu useista aallotetuista vastuselementeistä, jotka on järjestetty sarja- ja rinnakkaispiireihin ja asennettu turvallisesti erityisesti suunniteltuun koteloon. Tämä modulaarinen kokoonpano parantaa tehokapasiteettia säilyttäen samalla vakaan sähköisen suorituskyvyn ja kätevän huollon.
Kotelo on valmistettu alumiinisinkitystä teräslevystä, joka tarjoaa erinomaisen korroosionkestävyyden, mekaanisen lujuuden ja lämmönpoistokyvyn. Integroitu ilmanvaihtorakenne auttaa optimoimaan ilmavirran ja ylläpitämään tasaisen lämpötilan jatkuvan käytön aikana.
Vastuskotelon sisään on asennettu suurvirtaliitin yksinkertaistamaan ulkoisia sähköliitäntöjä. Sisäänrakennettu lämpötilasuojakytkin katkaisee piirin automaattisesti, kun sisälämpötila ylittää esiasetetun turvarajan, mikä estää ylikuumenemisvauriot.
Asiakkaiden vaatimusten mukaan DUFEW voi tarjota valinnaisia jäähdytyspuhaltimia, itsenäistä vastusryhmäohjausta ja mukautettuja suojaustasoja. Tuote on suunniteltu GB-5792 standardin mukaan ja soveltuu vaativiin teollisuusympäristöihin.
Esimerkki: CRB 10KW 13.6R J
| Koodi | Kuvaus |
|---|---|
| CRB | Aallotettu vastuslaatikko / jarruvastuslaatikko |
| 10 kW | Nimellisteho |
| 13,6R | Nimellisvastus |
| J | Resistanssitoleranssi (K=10%, J=5%, H=3%) |
| Parametri | Erittely |
|---|---|
| Tehoalue | 1KW-30KW |
| Käyttöjännite | ≤1200V |
| Vastusalue | 0,01Ω---1KΩ |
| Vastustustoleranssi | ±3/±5/±10 |
| Suojausluokka | IP20/IP23 |
| Lämpötilakerroin | ≤300 ppm/℃ |
| Paloa hidastava luokka | UL 94V-2 |
| Standardien noudattaminen | GB-5792 |
DUFEW tarjoaa räätälöityjä aallotettu vastuslaatikkoratkaisuja erilaisiin teollisiin käyttöolosuhteisiin. Asiakkaat voivat valita sopivat teholuokat, vastusarvot, jäähdytystavat, suojaustasot ja sisäiset piirikokoonpanot järjestelmävaatimustensa mukaan.
Modulaarinen rakenne mahdollistaa useiden vastusyksiköiden yhdistämisen eri tehotasoiksi, mikä tekee tuotteesta sopivan sovelluksiin, joissa on suuri jarrutusenergia, usein kiihdytetään ja hidastetaan sekä jatkuva toiminta.
Räätälöintivaihtoehtoja ovat:
- Mukautettu nimellisteho
- Mukautettu vastusarvo
- Moniryhmävastuspiirin suunnittelu
- Jäähdytystuulettimen lisäasennus
- Mukautettu kotelorakenne
- OEM-tuotanto asiakkaan piirustusten mukaan
Corrugated Resistor Box absorboi moottorin hidastuksen aikana syntyvää regeneratiivista energiaa ja auttaa estämään tasavirtaväylän ylijänniteviat.
Suunniteltu nostureiden, nostolaitteiden ja materiaalinkäsittelyjärjestelmien toistuviin jarrutuksiin.
Tarjoaa vakaan jarrutustehon suuritehoisille moottoreille, jotka toimivat jatkuvassa kuormituksessa.
Soveltuu hissijärjestelmiin, jotka vaativat toistuvaa kiihdytystä, hidastamista ja energiankulutuksen hallintaa.
Käytetään luotettavana suuritehoisena kuormituskomponenttina sähkötestaukseen ja energian haihdutussovelluksiin.
DUFEW Corrugated Resistor Box käyttää modulaarista sisäistä vastusrakennetta. Useat vastuselementit on jaettu itsenäisiin ryhmiin ja kytketty erillisillä piireillä, mikä helpottaa huoltoa ja pienentää vaihtokustannuksia.
Kun yksi vastusryhmä epäonnistuu, teknikkojen tarvitsee vaihtaa vain vaurioitunut moduuli koko vastuskotelon vaihtamisen sijaan. Tämä muotoilu parantaa merkittävästi laitteiden saatavuutta ja vähentää pitkäaikaisia ylläpitokustannuksia.
Sisäiset vastuselementit on jaettu erillisiin piireihin. Yksi vaurioitunut osa voidaan vaihtaa itsenäisesti vaikuttamatta muiden vastusryhmien toimintaan.
Eteen asennettu suurvirtaliitin tarjoaa keskitetyn ja organisoidun johdotuksen. Suuret virtakaapelit voidaan kytkeä ja irrottaa helposti asennuksen, tarkastuksen ja huollon aikana.
Vakiolämpötilasuojakytkin katkaisee piirin automaattisesti, kun epänormaaleja lämpötilaolosuhteita ilmenee, mikä estää vastuksen vaurioitumisen, joka johtuu ylikuumenemisesta valvomattoman käytön aikana.
DUFEW Corrugated Resistor Box on suunniteltu erityisesti raskaille laitteille, jotka vaativat toistuvaa jarrutusta, suurta energian imeytymistä ja pitkää jatkuvaa toimintaa.
Se soveltuu teollisuussovelluksiin, kuten valssaamoihin, satamanostureisiin ja raskaisiin hisseihin, joissa jarruvastusten on kestettävä toistuvia energianpurkausjaksoja.
Soveltuu laitteisiin, joissa on usein energian takaisinkytkentäolosuhteita, mukaan lukien valssaamot, satamakoneet ja raskaan kuorman hissit. Jaksottainen käyttöikä voi ylittää 9000 tuntia tietyissä käyttöolosuhteissa.
Suuritehoisiin sovelluksiin tai korkean lämpötilan ympäristöihin voidaan asentaa jäähdytystuulettimet lämmönpoistotehokkuuden parantamiseksi ja vakaan toiminnan ylläpitämiseksi.
Tasaiset kotelon mitat mahdollistavat useiden vastuskoteloiden asentamisen rinnakkain, mikä tarjoaa siistin asetteluratkaisun suurille testausjärjestelmille ja täydelliselle sähköiselle ohjauslaitteistolle.
Vastuselementti on valmistettu konstantaani- tai nikkeli-kromiseosnauhoista, jotka on muodostettu aallotettuun rakenteeseen. Tämä muotoilu vähentää loisinduktanssia ja parantaa vasteen suorituskykyä, mikä tekee siitä sopivan suurtaajuiseen pulssijarrutukseen ja vaativiin teollisuussovelluksiin.
Aallotetun nauhan suurempi pinta-ala parantaa lämmönpoistotehokkuutta säilyttäen samalla lämpötilakertoimen ≤300 ppm/℃, mikä takaa vakaan vastuksen käytön aikana.
Keskeisiä etuja ovat alhaiset induktanssit, erinomainen lämpöstabiilisuus, tehokas lämmönpoisto ja luotettava suorituskyky usein pulssikuormitusolosuhteissa.
Kotelo on valmistettu alumiinisinkitystä teräslevystä, joka tarjoaa vahvan korroosionkestävyyden ja hapettumissuojan teollisuusympäristöihin. Tarkat taivutus-, hitsausprosessit ja optimoidut tuuletuskanavat parantavat sekä rakenteellista lujuutta että ilmavirran tehokkuutta.
Tärkeimmät edut ovat korroosionkestävyys, mekaaninen kestävyys, parempi lämmönhallinta ja mukautuvuus vaativiin työolosuhteisiin.
Korkean lämpötilan keraamisia tai kiilletukia käytetään aallotettujen vastuselementtien kiinnittämiseen samalla kun ne tarjoavat sähköisen eristyksen lämmityskomponenttien ja kotelon välillä. Eristysrakenne säilyttää luotettavan suorituskyvyn lämpöolosuhteissa 350 ℃ asti.
Keskeisiä etuja ovat korkean lämpötilan kestävyys, vakaa sähköeristys, parannettu turvallisuus ja pitkä käyttöikä jatkuvassa lämpörasituksessa.
Vastuskotelossa on suurvirtakuparinen virtakiskoliitinrakenne, joka on suunniteltu luotettavaan liitäntään suuritehoisissa sovelluksissa. Monipiirinen johdotusrakenne auttaa järjestämään kaapeliliitännät, vähentämään lämmöntuotantoa ja parantamaan sähköistä vakautta.
Keskeisiä etuja ovat suuri virransiirtokyky, kätevä asennus, vakaa sähköliitäntä ja soveltuvuus suuriin sähköjärjestelmiin.
Valinnaisiin kokoonpanoihin kuuluvat lämpötilasuojakytkimet ja aksiaaliset jäähdytystuulettimet. Lämpötilakytkin tarjoaa lisäturvaa irrottamalla piirin epänormaaleissa lämpötilaolosuhteissa, kun taas pakotettu ilmajäähdytys auttaa vähentämään lämpötilan nousua ja parantamaan jatkuvaa toimintakykyä suljetuissa asennuksissa.
| Sähköinen suorituskyky | Testiolosuhteet | Suorituskyky |
|---|---|---|
| Dielektrinen lujuus | 2500VAC/50Hz/60S | Vuotovirta ≤10mA |
| Eristysvastus | 1000VDC | Eristysvastus ≥100MΩ |
| Lyhytaikainen ylikuormitus | 10 kertaa nimellisteho 5S:lle | Ei näkyviä vaurioita |
| Pitkäaikainen kuormitusikä | Syklinen toiminta (purkaus 10S, väli 90S) | Yli 9000h |
| Tasainen kostea lämpö | 40℃±2/90%-95%RH/100h | △R≤±(1%R+0,05Ω) |
| Nopea lämpötilan muutos | -55 ℃, 55 ℃, 155 ℃ kukin 15 minuuttia, 5 jaksoa | △R≤±(2%R+0,05Ω) |
| Lämmönkestävyys | 350℃/2h | Ei ilmeistä värimuutoksia tai vaurioita |
| Lämpötilakerroin | Nimelliskuormituskestävyyden ja staattisen vastuksen vertailu | Alle 300 ppm/℃ |
| Palonsuojaus | 10 kertaa nimellisteho 5 minuutin ajan | Punainen hehku, mutta ei liekkiä |
| Mekaaninen suorituskyky | Testiolosuhteet | Suorituskyky |
|---|---|---|
| Terminaalin vahvuus | 45N/30S | Ei löystymistä tai näkyviä vaurioita |
| Tärinänkestävyys | 5-200Hz, 1g, 98m/S² | Ei näkyviä rakenteellisia vaurioita |
| Juottamisen lämmönkestävyys | Lyijyliitin upotettuna 350±5 ℃ juotteeseen 3S:lle | △R≤±(1%R+0.05Ω） Ei näkyviä ulkoisia vaurioita, selkeä merkintä |
| Juotettavuus | Liitin upotettuna 235±5 ℃ juotteeseen 5S:lle | Juotoksen peitto liittimen pinnalla ≥ 95 % |
Sopivan jarruvastusratkaisun valinta on tärkeää järjestelmän vakauden, turvallisuuden ja huollon tehokkuuden parantamiseksi. Verrattuna yksittäisiin alumiinikoteloituihin vastuksiin, putkivastuksiin tai itsenäisiin vastuselementteihin, DUFEW tarjoaa integroidumman rakenteen, paremman suojan, lämmönhallinnan ja helpomman asennuksen teollisiin tehosovelluksiin.
| Vertailumitta | Aallotettu vastuslaatikko | Perinteinen yksittäinen alumiinikotelo / putkimainen / itsenäinen vastus |
|---|---|---|
| Tehonkäsittelykyky | Multiple corrugated resistor elements can be combined through series and parallel circuits, allowing a single enclosure to achieve up to 30KW power capacity while providing unified protection and connection management. | Yksittäisillä vastuksilla on yleensä rajoitettu teho. Useat yksiköt vaativat lisäyhdistelmiä, johdotuksia ja suojarakenteita, mikä lisää asennuksen monimutkaisuutta. |
| Korkean taajuuden suorituskyky | Aallotettu metalliseosnauharakenne tarjoaa matalan induktanssin ominaisuudet, mikä auttaa vähentämään jännitepiikkejä, sähkömagneettisia häiriöitä ja epävakautta suurtaajuisten jarrutustehoissa. | Perinteiset vastusrakenteet voivat tuottaa korkeamman loisinduktanssin, mikä voi vaikuttaa suorituskykyyn sovelluksissa, joissa on nopea kytkentä tai pulssijarrutus. |
| Suojaus ja turvallisuus | Integroitu metallikotelo suojaa sisäisiä lämmityselementtejä pölyltä, kosteudelta ja tahattomalta kosketukselta. Suojausluokat voidaan räätälöidä sovellusten vaatimusten mukaan. | Paljaat vastuselementit tarjoavat rajoitetun ympäristönsuojan ja saattavat vaatia lisäsuojakuoria tai suojakomponentteja. |
| Lämmönhallinta | Sisäinen ilmavirtarakenne ja optimoitu vastusjärjestely parantavat lämmön jakautumista ja vähentävät paikallista lämpötilan kertymistä jatkuvan käytön aikana. | Useat itsenäiset yhdessä asennetut vastukset saattavat puuttua tehokkaasta ilmavirran organisoinnista, mikä lisää epätasaisen lämpenemisen ja kiihtyneen ikääntymisen riskiä. |
| Huoltomukavuus | Modulaarinen sisärakenne helpottaa tarkastusta ja vaihtoa. Integroidut liittimet ja lämpötilasuojakomponentit yksinkertaistavat huoltotoimenpiteitä. | Erilliset vastusasennukset vaativat yleensä monimutkaisempia johdotuksia ja komponenttien vaihtoprosesseja ilman keskitettyä suojausta ja valvontaa. |
V: Tämä ratkaisu sopii, kun sovellus vaatii suurempaa tehokapasiteettia, integroitua kotelosuojausta tai kätevämpää huoltoa kuin yksi vastus voi tarjota. Sitä käytetään yleisesti taajuusmuuttajajärjestelmissä, nostureissa, hisseissä, valssaamoissa ja muissa teollisuuslaitteissa, joissa on usein jarrutusvaatimuksia.
V: Sisäänrakennettu lämpötilasuojakytkin valvoo käyttölämpötilaa jatkuvasti. Kun lämpötila ylittää esiasetetun turvarajan, suojalaite katkaisee piirin vähentääkseen ylikuumenemisriskiä ja suojatakseen vastusjärjestelmää.
V: Kyllä. Sovelluksiin, joissa tarvitaan suurta tehoa, toistuvia jarrutusjaksoja tai rajoitettuja tuuletusolosuhteita, voidaan asentaa valinnainen jäähdytyspuhallinjärjestelmä lämmönpoiston parantamiseksi ja vakaan toiminnan ylläpitämiseksi.
V: Kyllä. Sisäiset vastuselementit voidaan konfiguroida useisiin itsenäisiin ryhmiin sovellusvaatimusten mukaan. Tämä mahdollistaa joustavan kuormituksen säätämisen, helpomman vianeristyksen ja paremman järjestelmän luotettavuuden.
V: Vakiokokoonpanot tukevat tehoja 1–30 kW. Eri tehotasoja vaativiin sovelluksiin DUFEW voi kehittää räätälöityjä ratkaisuja käyttöolosuhteiden ja teknisten spesifikaatioiden perusteella.
V: Resistanssiarvot voidaan mukauttaa järjestelmävaatimusten mukaan. Vakiovarusteisiin kuuluvat erilaiset vastusalueet ja toleranssit ±3 %, ±5 % ja ±10 % sähkösovelluksesta riippuen.
V: Sitä käytetään laajalti teollisissa käyttö- ja energiansäätösovelluksissa, mukaan lukien taajuusmuuttajat, nosturit, satamakoneet, hissit, valssaamot, automaatiolaitteet ja sähköiset testausjärjestelmät. Se sopii erityisen hyvin sovelluksiin, jotka vaativat toistuvaa jarrutusta, energian haihduttamista ja vakaata lämpötehoa.
V: Kyllä. DUFEW tukee räätälöityjä malleja asiakkaan vaatimusten mukaan, mukaan lukien teholuokitus, vastusarvo, kotelon rakenne, suojaustaso, jäähdytysmenetelmä ja sisäinen piirikokoonpano. Asiakkaat voivat toimittaa sovelluksen yksityiskohdat tai tekniset piirustukset, ja DUFEWin insinöörit kehittävät sopivan ratkaisun todellisten käyttöolosuhteiden perusteella.
