Tarjoamme kattavan tuotevalikoiman, joka sisältää vastukset, jarruyksiköt, reaktorit, tehosuodattimet ja muuntajat sekä täydelliset räätälöintimahdollisuudet erilaisiin sovellusvaatimuksiin.

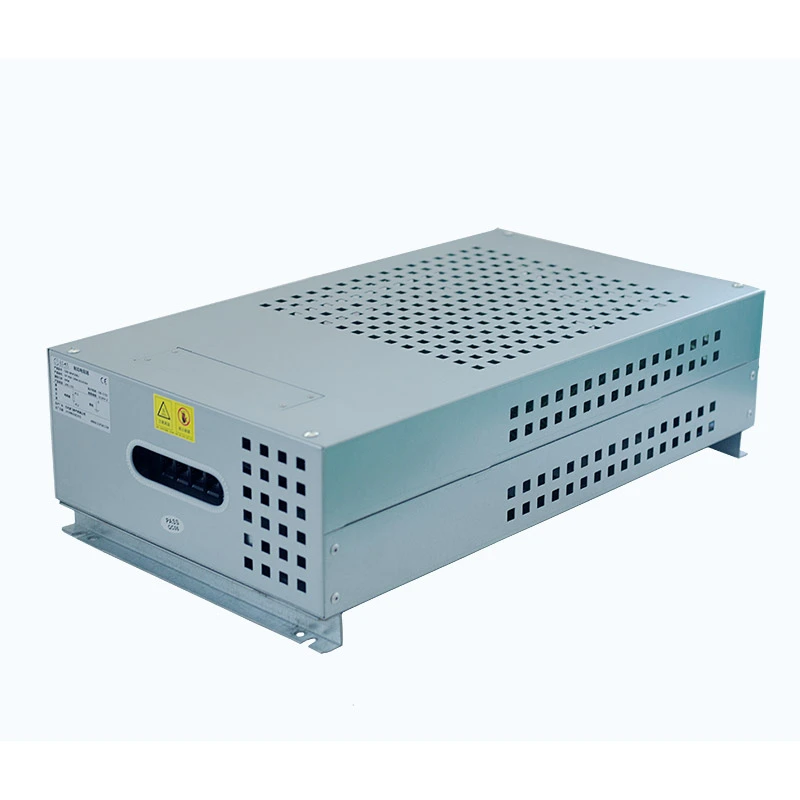

Dufew High Power Resistor Box yhdistää useita aallotettuja vastuselementtejä kompaktissa metallikotelossa täyttääkseen suuren tehon energianhäviövaatimukset.
Vastusyksiköt voidaan kytkeä sarjaan tai rinnan eri teho- ja vastusvaatimusten mukaan. Kotelo on valmistettu alumiinisinkitystä teräslevystä, jossa on integroidut liittimet ja lämpötilasuojalaitteet turvalliseen ja kätevään asennukseen.
Mukautettavien teknisten tietojen ja useiden jäähdytyskokoonpanojen ansiosta tämä tuote soveltuu invertterijarrujärjestelmiin, teollisiin testauslaitteisiin, energian varastointisovelluksiin ja suuriin käyttöjärjestelmiin.
| Parametri | Erittely |
|---|---|
| Tehoalue | 1kW-30kW |
| Käyttöjännite | ≤1200V |
| Vastusalue | 0,01Ω-1kΩ |
| Vastustustoleranssi | ±3 % / ±5 % / ±10 % |
| Suojausluokka | IP20 / IP23 |
| Lämpötilakerroin | ≤300 ppm/℃ |
| Paloa hidastava luokka | UL94V-2 |
| Vakio | GB-5792 |
Esimerkki: CRB 10KW 13.6R J
| Koodi | Kuvaus |
|---|---|
| CRB | Suuritehoinen vastuslaatikko |
| 10 kW | Nimellisteho |
| 13,6R | Nimellisvastus |
| J | Resistanssitoleranssi (K=10%, J=5%, H=3%) |
Oikean High Power Resistor Boxin valinta riippuu sähkövaatimuksista, käyttöolosuhteista ja asennusympäristöstä. Keskeisiä valintatekijöitä ovat:
Valitse sopiva tehokapasiteetti energiankulutusvaatimusten, kuormitusolosuhteiden ja käyttöjaksojen mukaan.
Resistanssiarvon tulee vastata järjestelmän jännitettä, virtavaatimuksia ja käyttöolosuhteita vakaan energian hajauttamisen varmistamiseksi.
Harkitse käyttöaikaa, asennustilaa ja lämmönpoistoolosuhteita sopivan jäähdytyskokoonpanon valitsemiseksi.
Eri sovellukset voivat vaatia erilaisia kotelorakenteita, suojaustasoja ja mekaanisia rakenteita.
Harkitse liitäntämenetelmiä, asennusvaatimuksia, suojaustoimintoja ja järjestelmän integrointiehtoja varmistaaksesi, että vastuskotelo vastaa koko laitejärjestelmää.
Suuritehoisiin teollisuussovelluksiin suunniteltu vastusjärjestelmä voidaan konfiguroida vastaamaan erilaisia käyttövaatimuksia, mukaan lukien invertterijarrutus, energian varastointipurkaustestaus, teollisuuslaitteiden ikääntymistestit ja simuloidut tehokuormitussovellukset.
Sisäiset vastuspiirit voidaan jakaa useisiin itsenäisiin tehohaaroihin, jolloin järjestelmä voi mukautua erilaisiin käyttöolosuhteisiin, kuten pienkuormituskäyttöön, nimellistehokäyttöön ja lyhytaikaiseen ylikuormitustestaukseen.
Tämä joustava kokoonpano parantaa laitteiden mukauttavuutta, yksinkertaistaa testausprosesseja ja vähentää useiden vastusratkaisujen tarvetta eri sovelluksiin.
Kotelorakenne tukee erilaisia vastuselementtejä erityisten sovellusvaatimusten mukaan, mukaan lukien aaltopahvivastukset, alumiinikoteloiset vastukset ja putkimaiset vastuselementit.
Puhtaille tuotantoalueille, pölyisille ympäristöille, öljyisille teollisuusalueille ja muihin vaativiin työolosuhteisiin voidaan valita eri kokoonpanot luotettavan suorituskyvyn saavuttamiseksi.
Sisäinen kotelo käyttää itsenäistä jäähdytyskammiota, joka tarjoaa erilliset ilmavirtauskanavat eri vastusryhmille. Tämä rakenne auttaa vähentämään lämmön kertymistä piirien välillä ja parantaa yleistä lämpöstabiilisuutta käytön aikana.
Useat aksiaalipuhaltimet tarjoavat suunnatun ilmavirran lämmityselementtien yli, mikä parantaa lämmönpoistotehokkuutta jatkuvan suuren tehon käytön aikana.
Optimoitu ilmanvaihtorakenne auttaa säilyttämään vakaan lämpötilan pitkäaikaisissa sovelluksissa, mukaan lukien 24 tunnin raskaan kuormituksen testausolosuhteet.
Jokainen tehohaara on varustettu itsenäisillä lämpötilanvalvonta- ja suojakytkimillä, joiden avulla epänormaalit olosuhteet voidaan havaita ja hallita nopeasti käytön aikana.
Tämä suunnittelu tarjoaa:
- Yksilöllinen vikaeristys
- Vähentynyt vaikutus muihin piireihin
- Parannettu järjestelmän saatavuus
Kun yksi haara kokee epänormaaleja lämpötilaolosuhteita, kyseinen piiri voidaan irrottaa, kun taas muut piirit jatkavat toimintaansa normaalisti.
Kotelo ja sisäiset komponentit täyttävät UL94V-2 palonestovaatimukset, mikä auttaa parantamaan turvallisuutta ylikuormituskäytössä ja pitkäaikaisessa teollisessa käytössä.
Pääpiirissä on paksunnetut integroidut kuparikiskot luotettavan virransiirron varmistamiseksi suuritehoisissa käyttöolosuhteissa.
Vahvistettu rakenne auttaa saavuttamaan:
- Pienempi jännitehäviö
- Alennettu johtimen lämmitys
- Parannettu pitkän aikavälin virransiirtokyky
Verrattuna perinteisiin ohuisiin liittimiin tai kupariliuskoihin tämä kiskorakenne tarjoaa paremman vakauden jatkuviin suurvirtasovelluksiin.
Kuparivirtakiskojärjestelmä tarjoaa useita liitäntäkohtia, mikä mahdollistaa helpomman integroinnin erilaisiin testattuihin laitteisiin, rinnakkaisiin järjestelmiin ja räätälöityihin sähköasetelmiin.
High Power Resistor Boxia käytetään laajalti teollisissa sovelluksissa, jotka vaativat luotettavaa energian absorptiota, kuormituksen simulointia, virransäätöä ja suuritehoisia vastusratkaisuja. Tyypillisiä sovellusalueita ovat:
Raskaan teollisuuden aloilla vastusjärjestelmää sovelletaan yleisesti metallurgisiin tuotantolaitteisiin, suuriin voimansiirtojärjestelmiin ja raskaisiin koneisiin, joissa vaaditaan vakaata toimintaa suuritehoisissa olosuhteissa.
Energian varastointi- ja sähkötestaussovelluksissa se voidaan integroida energian varastoinnin testausalustoille, akun purkautumistestausjärjestelmiin ja suuritehoisiin sähkötestauslaitteisiin valvottujen kuormitusolosuhteiden ja luotettavan suorituskyvyn varmistamiseksi.
Järjestelmä soveltuu satamanostureihin, raskaisiin nostokoneisiin ja nostojärjestelmiin, jotka vaativat tehokasta energian haihtumista ja vakaata jarrutustehoa toistuvan käytön aikana.
Teollisuusautomaatiossa ja käyttösovelluksissa sitä voidaan käyttää suurten invertterikäyttöjärjestelmien, moottorijarrusovelluksien ja automaatiolaitteiden kanssa luotettavan tehonsäädön ja järjestelmän suojauksen tukemiseksi.
| Suorituskykykohde | Testi kunto | Vaatimus |
|---|---|---|
| Dielektrinen lujuus | 2500VAC/50Hz/60S | Vuotovirta ≤10mA |
| Eristysvastus | 1000VDC | ≥100MΩ |
| Lyhytaikainen ylikuormitus | 10 kertaa nimellisteho 5S | Ei näkyviä vaurioita |
| Pitkäaikainen kuormitusikä | Syklinen toiminta (10S purkaus, 90S intervalli) | >9000h |
| Kostean lämmön testi | 40℃±2℃ / 90%-95%RH / 100h | △R≤±(1 %R+0,05Ω) |
| Lämpötila Pyöräily | -55 ℃, 55 ℃, 155 ℃ / 15 min kukin, 5 jaksoa | △R≤±(2 %R+0,05Ω) |
| Lämmönkestävyys | 350℃/2h | Ei ilmeistä värimuutoksia tai vaurioita |
| Lämpötilakerroin | Nimelliskuorma vs staattinen vastus | <300 ppm/℃ |
| Palonsuojaus | 10 kertaa nimellisteho 5 min | Punainen lämmitys ilman liekkiä |
| Suorituskykykohde | Testi kunto | Vaatimus |
|---|---|---|
| Terminaalin vahvuus | 45N/30S | Ei löysyyttä tai näkyviä vaurioita |
| Tärinänkestävyys | 5-200Hz, 1g, 98m/S² | Ei rakenteellisia vaurioita |
| Juottamisen lämmönkestävyys | Liitin upotettuna 350±5 ℃:een 3S:lle | △R≤±(1 %R+0,05Ω) |
| Ulkonäkö | Silmämääräinen tarkastus | Ei vaurioita, selkeä merkintä |
| Juotettavuus | Liitin upotettuna 235±5 ℃:een 5S:lle | Juotoksen peitto > 95 % |
| Vertailukohde | Suuritehoinen vastuslaatikko | Perinteinen jarru/kuormitusvastuslaatikko |
|---|---|---|
| Sovellusalue | Tukee jarrutusta, purkaustestausta, ikääntymistestiä ja simuloituja kuormia | Yleensä suunniteltu yhden sovelluksen skenaarioihin |
| Jäähdytysjärjestelmä | Itsenäiset jäähdytyskammiot erillisillä ilmavirtauskanavilla | Yhteinen ilmavirtarakenne, jossa on mahdollista lämmön kertymistä |
| Suojaussuunnittelu | Yksilöllinen lämpötilasuoja jokaiselle tehohaaralle | Yleensä käyttää yleistä lämpötilasuojaa |
| Current Carrying Structure | Vahvistettu kuparikisko korkeavirtakäyttöön | Vakioliittimet rajoitetulla virtakapasiteetilla |
| Mekaaninen rakenne | Vahvistettu kotelo soveltuu raskaaseen käyttöön | Vakiolevyrakenne kevyempiin sovelluksiin |
Dufew Electric on erikoistunut teollisuusvastustuotteiden suunnitteluun ja valmistukseen, mukaan lukien High Power Resistor Box, jarruvastukset ja räätälöidyt vastuskokoonpanot teollisiin käyttöjärjestelmiin, testauslaitteisiin ja energiasovelluksiin.
Valmistusprosessimme kattaa koko tuotantosyklin, mukaan lukien vastuselementtien kokoonpanon, sähkökokoonpanon, kotelon valmistuksen, komponenttien integroinnin, suorituskyvyn testauksen ja lopputarkastuksen.
Ammattimaisen teknisen tuen ja standardoitujen tuotantomenetelmien avulla Dufew voi tarjota luotettavia vastusratkaisuja:
- Räätälöidyt teho- ja vastuskokoonpanot
- Joustavat kotelo- ja jäähdytysmallit
- Täydellinen sähkötehotestaus
- Vakaa erätuotantokyky
- OEM-projektien ja teollisuuslaitteiden valmistajien tuki
Jokainen tuote käy läpi tiukan laadunvalvonnan vakaan sähköisen suorituskyvyn, mekaanisen luotettavuuden ja pitkän aikavälin käyttöturvallisuuden varmistamiseksi vaativissa teollisuusympäristöissä.
Erilaiset teolliset sovellukset vaativat erilaisia tehotasoja, vastusarvoja ja asennusolosuhteita. Dufew tarjoaa räätälöityjä High Power Resistor Box -ratkaisuja, jotka perustuvat erityisiin projektivaatimuksiin.
Räätälöintivaihtoehtoja ovat:
- Nimellisteho ja vastusarvo
- Käyttöjännite ja virtakapasiteetti
- Jäähdytyskokoonpano
- Kotelon mitat ja asennusrakenne
- Terminaalijärjestely
- Suojausvaatimukset
Ammattimaisen vastusten suunnittelun ja valmistuskyvyn ansiosta Dufew auttaa asiakkaita kehittämään luotettavia ratkaisuja teollisiin testauksiin, energian purkamiseen, jarrujärjestelmiin ja raskaiden laitteiden sovelluksiin.
Dufew suorittaa kattavia laatutarkastuksia varmistaakseen sähköturvallisuuden, mekaanisen lujuuden ja pitkän aikavälin toimintavarmuuden.
Laadunvalvonta sisältää:
- Raaka-aineiden tarkastus
- Sähköisen suorituskyvyn testaus
- Lämpötilasuojatestaus
- Tuotteen lopputarkastus
Dufew tarjoaa ammattimaisia pakkausratkaisuja tuotteen koon ja kuljetusvaatimusten mukaan.
Pakkauksen ominaisuudet:
- Turvallinen sisäinen kiinnitys
- Suojaus iskuja ja tärinää vastaan
- Soveltuu kansainvälisiin kuljetuksiin
- Tuki räätälöityille ja joukkotilauksille
High Power Resistor Box is suitable for high-power inverter braking systems, industrial load testing, energy storage discharge systems, lifting equipment, wind power systems, and other applications requiring large energy consumption capability.
Lämpötilasuojakytkin valvoo sisälämpötilaa ja tarjoaa ylikuumenemissuojan. Kun esiintyy epänormaalia lämpöä, se katkaisee siihen liittyvän piirin ylikuumenemisriskin vähentämiseksi ja järjestelmän luotettavuuden parantamiseksi.
Kyllä. Dufew tukee tehon, resistanssin, kotelon mittojen, suojausluokan, vastuksen kokoonpanon ja liitäntämenetelmien mukauttamista.
Oikea tuuletustila, ilmavirran suunta, ympäristön lämpötila ja asennuspaikka tulee ottaa huomioon tehokkaan lämmönpoiston ylläpitämiseksi käytön aikana.
Jatkuvaan toimintakykyyn vaikuttavat nimellisteho, kuormituksen kesto, jäähdytystehokkuus, ympäristön lämpötila ja lämmönhallintasuunnittelu. Oikea kokoonpano auttaa varmistamaan vakaan toiminnan pitkäaikaisissa työolosuhteissa.
High Power Resistor Box voidaan suunnitella erilaisiin teollisuusympäristöihin. Suojaustaso, kotelon rakenne ja komponenttien valinta voidaan mukauttaa olosuhteiden, kuten pölyn, kosteuden, lämpötilan muutosten tai ulkoasennuksen mukaan.
Kyllä. Useita vastuskoteloita voidaan konfiguroida järjestelmiin, jotka vaativat suurempaa tehokapasiteettia. Oikea sähkösovitus, asennusväli ja lämmönpoistonäkökohdat ovat tarpeen turvallisen ja luotettavan toiminnan ylläpitämiseksi.
Dufew on erikoistunut teollisuusvastusten suunnitteluun ja valmistukseen tarjoamalla räätälöityjä vastusratkaisuja, tiukkaa laadunvalvontaa ja täydellistä suorituskykytestausta teollisuuslaitteiden valmistajille, testausjärjestelmille ja energiasovelluksille.
Etsitkö suuritehoista vastusratkaisua teollisuuslaitteellesi tai testausjärjestelmällesi?
Lähetä meille sovelluksesi tiedot, mukaan lukien teholuokitus, vastusarvo, käyttöjännite, käyttösuhde, jäähdytysvaatimukset ja asennusolosuhteet. Dufew tarjoaa sopivan High Power Resistor Box -kokoonpanon ja teknisen tuen.
Pyydä tarjous räätälöityistä vastusratkaisuista jo tänään.
