Tarjoamme kattavan tuotevalikoiman, joka sisältää vastukset, jarruyksiköt, reaktorit, tehosuodattimet ja muuntajat sekä täydelliset räätälöintimahdollisuudet erilaisiin sovellusvaatimuksiin.

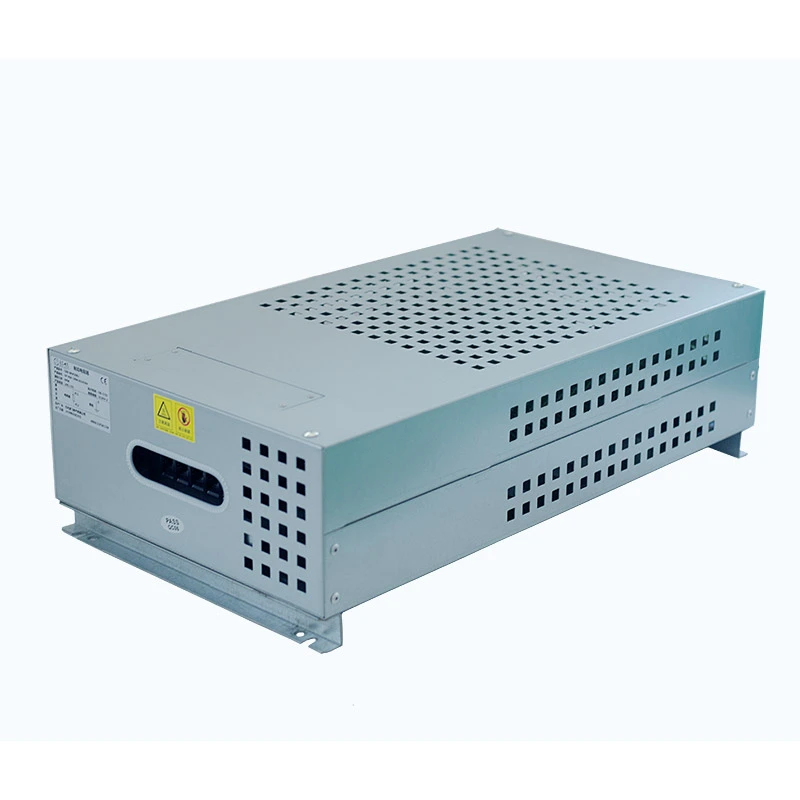

Load Resistor Box on sähköinen testauslaite, joka simuloi sähkölaitteiden todellisia virrankulutusolosuhteita vastuselementeillä. Muuntamalla sähköenergian ohjatuksi lämmöksi käytön aikana, insinöörit voivat arvioida tehon vakauden, kuormituskapasiteetin, ylikuormitusvasteen, suojaustoiminnot ja pitkän aikavälin toimintavarmuuden.
Toisin kuin jarruvastusratkaisut, jotka on suunniteltu pääasiassa absorboimaan regeneratiivista energiaa moottorin hidastumisesta, kuormitusvastuslaatikko toimii ohjattavana testikuormana teholähteiden ja tehonmuuntolaitteiden suorituskyvyn tarkistamiseksi.
Sisäinen vastuskokoonpano koostuu useista poimutetuista vastuselementeistä, jotka on järjestetty sarja- ja rinnakkaisliitäntöjen kautta erilaisten kuormituskonfiguraatioiden saavuttamiseksi. Riippumattomien kuormitusosien avulla käyttäjät voivat säätää testausolosuhteita vaihtamalla eri vastusryhmiä muuttamatta yleistä laitteistorakennetta.
Työprosessia voidaan kuvata seuraavasti:
Teholaitteen lähtö → kuormitusvastuskotelon tulo → vastuksen kuormituksen kulutus → suorituskykytietojen arviointi
Kotelo on valmistettu alumiinisinkitystä teräslevystä, joka tarjoaa mekaanisen suojan, tehokkaan lämmönpoiston, korroosionkestävyyden ja kätevän asennuksen. Erillinen riviliitin on integroitu ulkoista sähköliitäntää varten, ja valinnainen pakotettu ilmajäähdytys on saatavilla sovelluksiin, jotka vaativat jatkuvaa suurta tehoa.
| Parametri | Erittely |
|---|---|
| Tehoalue | 1KW-30KW |
| Käyttöjännite | ≤1200V |
| Vastusalue | 0,01Ω---1KΩ |
| Vastustustoleranssi | ±3/±5/±10 |
| Suojausluokka | IP20/IP23 |
| Lämpötilakerroin | ≤300 ppm/℃ |
| Paloa hidastava luokka | UL 94V-2 |
| Standardien noudattaminen | GB-5792 |
Laitteisto tarjoaa kontrolloidut kuormitusolosuhteet UPS:n nimellislähtökapasiteetin, ylikuormitusvasteen, jännitteen vakauden ja pitkän käyttöiän tarkistamiseksi. Käyttämällä erilaisia kuormitustasoja insinöörit voivat arvioida UPS:n käyttäytymistä olosuhteissa, jotka vastaavat tarkemmin todellisia käyttövaatimuksia.
Keinotekoisena sähkökuormana laitetta voidaan käyttää generaattorin tehon tarkistamiseen ennen käyttöönottoa tai määräaikaishuoltojen aikana. Tyypillisiä sovelluksia ovat dieselgeneraattorin testaus, varavoimajärjestelmän tarkastus ja tehdashyväksyntätestaukset, jotka auttavat varmistamaan tehon määritetyissä kuormitusolosuhteissa.
Ohjatun resistiivisen kuorman avulla insinöörit voivat arvioida invertterien ja teholähteiden lähtövirran kapasiteettia, lämpösuorituskykyä, suojaustoimintoja ja pitkän aikavälin toimintavarmuutta. Säädettävät kuormitusolosuhteet tukevat myös testausta laitteiden eri vaiheissa.
Järjestelmä tarjoaa hallittuja purkauskuormituksia akkujärjestelmille, PCS-laitteille ja energianhallintajärjestelmille, jolloin insinöörit voivat arvioida purkauksen suorituskykyä ja toimintavakautta tietyissä sähköolosuhteissa.
Sisäiset piirit on jaettu useisiin itsenäisiin kuormitusryhmiin, mikä mahdollistaa tehon säätämisen asteittain vaaditun testiprofiilin mukaan. Tämä kokoonpano tukee joustavia kuormitusyhdistelmiä, toistettavia testausolosuhteita ja helpompaa vian eristämistä, kun yksittäiset osat vaativat tarkastusta.
Järjestelmä voi toistaa erilaisia kuormitusolosuhteita kevyestä käytöstä täyskuormitus- ja lyhytaikaisten ylikuormitustestauksiin, jolloin insinöörit voivat arvioida laitteiden suorituskykyä laajemmalla käyttöalueella.
| Testi kunto | Tarkoitus |
|---|---|
| Kevyt kuorma | Tarkista vähävirtainen toiminta |
| Puolikuorma | Tarkista suorituskyky keskisuurella kuormituksella |
| Täysi lataus | Vahvista nimelliskapasiteetti |
| Ylikuormitus | Arvioi suojauskyky |
Integroitu pääterakenne voidaan konfiguroida sekä AC- että DC-testaussovelluksiin, mikä tarjoaa enemmän joustavuutta testattaessa erityyppisiä teholaitteita. Maksimikäyttöjännitteellä 1200 V järjestelmä pystyy täyttämään useita teollisuuden tehotestausvaatimuksia ilman, että vastuksen perusrakenteeseen tarvitsee tehdä muutoksia.
Ennen asennusta valitse sopiva teholuokitus, vastusarvo ja suojausluokka testatun laitteen lähtötehon, vaadittujen testiolosuhteiden ja asennusympäristön mukaan. Asianmukainen spesifikaatioiden sovitus on välttämätöntä turvallisen energian hajauttamisen kannalta testauksen aikana.
Tarkasta kotelo, riviliittimet ja jäähdytysjärjestelmä ennen asennusta varmistaaksesi, että laite on ehjä ja käyttövalmis. Kaikki näkyvät vauriot tai poikkeavuudet tulee korjata ennen sähköliitäntää.
Asenna laite hyvin ilmastoituun paikkaan, jossa on riittävästi tilaa lämmön haihtumista varten. Asennusalue tulee pitää poissa syttyvistä materiaaleista, rajoittuneista ilmavirtausolosuhteista ja liiallisesta kosteudesta, jotka voivat vaikuttaa turvalliseen toimintaan.
Käytä kotelossa olevia kiinnitysreikiä asentaaksesi yksikön turvallisesti lattialle tai määrätylle testialustalle. Asennusrakenteen tulee olla sopiva laitteen painoon ja käyttöolosuhteisiin.
Liitä testatun laitteen lähtöliittimet kuorman tuloliittimiin mukana toimitetun kytkentäkaavion mukaisesti. DC-sovelluksissa napaisuus on vahvistettava, kun taas kaikki liitännät tulee kiristää kunnolla ja liittää odotettuun virtaan sopivilla kaapeleilla.
Kun olet tarkistanut täydellisen sähköliitännän, aloita testaus alhaisella kuormitustasolla ja lisää asteittain aktiivisia kuormitusosia testausmenettelyn mukaisesti. Tarkkaile käytön aikana vastuksen lämpötilaa ja muita asiaankuuluvia käyttöolosuhteita varmistaaksesi, että laite pysyy määritetyllä alueella.
Dufew Load Resistor Box on suunniteltu pitkäaikaiseen sähkötestaukseen, ja sen sähköinen ja mekaaninen suorituskyky tarkistetaan ennen toimitusta. Testaus keskittyy vastusominaisuuksiin, sähköturvallisuuteen, mekaaniseen eheyteen ja vakaaseen toimintaan erilaisissa kuormitusolosuhteissa, mikä auttaa varmistamaan luotettavan suorituskyvyn teollisissa testausympäristöissä.
| Sähköiset ominaisuudet | Testiolosuhteet | Suorituskyky |
|---|---|---|
| Dielektrinen lujuus | 2500VAC/50Hz/60S | Vuotovirta ≤10mA |
| Eristysvastus | 1000VDC | Eristysvastus ≥100MΩ |
| Lyhytaikainen ylikuormitus | 10 kertaa nimellisteho 5S | Ei näkyviä vaurioita |
| Pitkäaikainen kuormitusikä | Syklinen toiminta (purkaus 10S, väli 90S) | Yli 9000h |
| Tasainen kostea lämpö | 40℃±2/90%-95%RH/100h | △R≤±(1%R+0,05Ω) |
| Nopea lämpötilan muutos | -55 ℃, 55 ℃, 155 ℃ kukin 15 minuuttia, 5 jaksoa | △R≤±(2%R+0,05Ω) |
| Lämmönkestävyys | 350℃/2h | Ei ilmeistä värimuutoksia tai vaurioita |
| Lämpötilakerroin | Nimelliskuormituksen ja staattisen vastuksen vertailu | Alle 300 ppm/℃ |
| Palonsuojaus | 10 kertaa nimellisteho 5 minuutin ajan | Punainen hehku, mutta ei liekkiä |
Kotelorakenne on suunniteltu kestämään kuljetusta, asennusta ja teollisia käyttöympäristöjä. Mekaaniset testit varmistavat päätejärjestelmän ja kotelorakenteen luotettavuuden pitkäaikaisessa käytössä.
| Mekaaniset ominaisuudet | Testiolosuhteet | Suorituskyky |
|---|---|---|
| Terminaalin vahvuus | 45N/30S | Ei löystymistä tai näkyviä vaurioita |
| Tärinänkestävyys | 5-200Hz, 1g, 98m/S² | Ei näkyviä rakenteellisia vaurioita |
| Juottamisen lämmönkestävyys | Lyijyliitin upotettuna 350±5 ℃ juotteeseen 3S:lle | △R≤±(1%R+0.05Ω） Ei näkyviä ulkoisia vaurioita, selkeä merkintä |
| Juotettavuus | Liitin upotettuna 235±5 ℃ juotteeseen 5S:lle | Liitinpinnan juotospeitto ≥ 95 % |
Erilaiset testausvaatimukset edellyttävät erilaisia kuormitusolosuhteita. Sisäiset vastusryhmät voidaan konfiguroida useisiin itsenäisiin osiin, jolloin käyttäjät voivat säätää kuormitusta todellisten testimenetelmien mukaan.
Tyypillisiä kokoonpanoja ovat:
| Lataustila | Testauksen tarkoitus |
|---|---|
| Pieni kuormitus | Tarkista käynnistyksen suorituskyky ja pienitehoinen toiminta |
| Keskimääräinen kuormitus | Arvioi osatulostuskyky |
| Täysi lataus | Vahvista nimellisteho |
| Ylikuormitus kuormitus | Tarkista suojausvaste ja järjestelmän vakaus |
Tämän poikkileikkauksen suunnittelun ansiosta insinöörit voivat suorittaa useita testejä yhdellä yksiköllä useiden kiinteän arvon kuormituslaitteiden valmistelemisen sijaan.
Tuotannon testausta, laboratoriotarkastusta ja laitteiden luotettavuuden arviointia varten kuormalaitteiden on usein toimittava jatkuvissa ja vaativissa olosuhteissa. Dufew Load Resistor Box on suunniteltu vakaalla vastussuorituskyvyllä, optimoidulla lämmönpoistorakenteella, itsenäisellä vastusten ryhmittelyllä ja valinnaisella pakotetulla ilmajäähdytyksellä, jotka tukevat pitkäkestoista suuritehoista testausta.
Tämän rakenteen ansiosta se soveltuu sellaisiin sovelluksiin kuin tehtaan ikääntymistestit, generaattorin suorituskyvyn todentaminen, UPS:n luotettavuuden arviointi ja virtalähteen testaus, joissa vaaditaan yhdenmukaisia kuormitusolosuhteita.
Suzhou Dufew Electrical Co., Ltd. soveltaa jäsenneltyä laadunvalvontamenettelyä koko valmistusprosessin ajan, joka kattaa materiaalien tarkastuksen, kokoonpanon valvonnan ja lopullisen suorituskyvyn tarkastuksen. Jokaista vaihetta johdetaan sähköisen luotettavuuden, mekaanisen vakauden ja tuotteen tasaisen suorituskyvyn varmistamiseksi.
Saapuvat materiaalit tarkastetaan vastuselementtien, metallikotelomateriaalien, liitinkomponenttien ja eristemateriaalien laadun varmistamiseksi ennen tuotantoa.
Asennuksen aikana Dufew valvoo vastusten ryhmittelyä, sähköliitäntöjen luotettavuutta, eristysetäisyyttä ja mekaanista kiinnitystä varmistaakseen, että lopputuote täyttää tekniset vaatimukset.
Ennen toimitusta jokainen yksikkö käy läpi kattavan tarkastuksen, mukaan lukien resistanssimittauksen, eristystestauksen, dielektrisen lujuuden testauksen, rakennetarkastuksen ja toiminnan suorituskyvyn tarkastukset.
Suzhou Dufew Electrical Co., Ltd. on erikoistunut tehoelektroniikkakomponentteihin, mukaan lukien vastukset, jarrujärjestelmät, reaktorit, muuntajat ja tehosuodattimet. Teollisuusautomaatiosta, energiajärjestelmistä ja sähkölaitesovelluksista saadun kokemuksen ansiosta Dufew ymmärtää luotettavien testausympäristöjen käytännön vaatimukset.
Erilaiset testausprojektit vaativat erilaisia sähköisiä ja mekaanisia konfiguraatioita. Dufew tarjoaa räätälöityjä ratkaisuja nimellistehon, resistanssin, jännitetason, kuormitusasteikon, jäähdytysvaatimusten, kotelorakenteen ja asennusolosuhteiden mukaan, mikä auttaa asiakkaita saavuttamaan tietyille laitteille sopivan testauksen.
Dufew tukee laitevalmistajia, järjestelmäintegraattoreita, sähkönjakelijoita ja teollisuuskäyttäjiä suunnitteluavulla, räätälöidyllä valmistuksella ja standardoiduilla tuotantoprosesseilla. Nämä ominaisuudet auttavat varmistamaan vakaan toimituksen ja luotettavat sähköratkaisut maailmanlaajuisiin teollisiin sovelluksiin.
Kuormitustestausjärjestelmä edellyttää riittävän tehokapasiteetin lisäksi tarkkaa kuormitussimulaatiota, vakaata pitkäkestoista toimintaa ja mukavaa toimintaa. Verrattuna kiinteisiin yksittäisvastuksiin tai perinteisiin jarruvastusratkaisuihin, Dufew Load Resistor Box tarjoaa joustavampia testaustoimintoja teholaitteiden todentamiseen.
| Vertailumitta | Load Resistor Box | Perinteinen yhden vastuksen / jarruvastuksen laatikko |
|---|---|---|
| Sovelluksen päätarkoitus | Suunniteltu teholaitteiden testaukseen, ikääntymistesteihin ja UPS:n, generaattoreiden, invertterien ja virtalähteiden suorituskyvyn todentamiseen. | Suunniteltu pääasiassa energiankulutukseen moottorijarrutuksen tai kiinteän vastuksen sovellusten aikana. |
| Kuorman säätömahdollisuus | Useat itsenäiset vastusosat mahdollistavat vaiheittaisen kuormituksen vaihdon eri käyttöolosuhteiden simuloimiseksi. | Yleensä tarjoaa kiinteät vastusarvot rajoitetulla tai ei lainkaan säädettävällä kuormituskyvyllä. |
| Joustavuuden testaus | Tukee kevyttä, puolikuormaa, täyttä kuormaa ja ylikuormitussimulaatiota kattavaa laitteiden arviointia varten. | Käytetään pääasiassa yhteen käyttötilaan, eikä se voi simuloida tehokkaasti erilaisia testiskenaarioita. |
| AC/DC yhteensopivuus | Suunniteltu yhtenäisellä pääteliitännällä, mikä mahdollistaa sekä AC- että DC-teholaitteiden testauksen konfigurointivaatimusten mukaisesti. | Monet ratkaisut on suunniteltu tiettyihin tasavirtaväylä- tai jarrusovelluksiin, ja niiden monipuolisuus on rajallinen. |
| Jatkuva lataustoiminto | Optimoitu kotelorakenne ja lämpösuunnittelu tukevat pitkäaikaista kuormitustestausta ja ikääntymistä. | Monet jarruvastustuotteet keskittyvät lyhytaikaiseen energian imeytymiseen ja voivat kokea korkeampaa lämpötilan nousua jatkuvan kuormituksen aikana. |
| Huoltomukavuus | Riippumattomat kuormituspiirit yksinkertaistavat tarkastusta ja vianetsintää. Yksittäiset osat voidaan tarkastaa erikseen huollon aikana. | Kiinteät sisäiset rakenteet tekevät vianmäärityksestä ja vaihdosta monimutkaisempaa. |
Kuormitustestauslaitteita käytetään pääasiassa sähköisten kuormien simulointiin ja tehojärjestelmien suorituskyvyn tarkistamiseen, mukaan lukien generaattorien, UPS-järjestelmien, invertterien ja virtalähteiden lähtökapasiteetti, vakaus ja ylikuormitusvaste. Jarruvastuksen ratkaisuja käytetään pääasiassa moottorikäyttöjärjestelmissä absorboimaan regeneratiivista energiaa hidastuessa ja estämään tasavirtaväylän ylijännite.
Järjestelmä käyttää lohkokuormituksen ohjausta, jossa sisäiset vastusryhmät on jaettu itsenäisiin piireihin. Eri osioita vaihtamalla käyttäjät voivat simuloida erilaisia käyttöolosuhteita, mukaan lukien kevytkuormitus, osakuorma, nimelliskuorma ja ylikuormitus. Tämä kokoonpano parantaa testauksen joustavuutta ja toistettavuutta.
Jäähdytystapa valitaan tehokapasiteetin, käyttöajan, asennusympäristön ja lämmönpoistovaatimusten mukaan. Vakiokokoonpanoissa käytetään luonnollista ilmavirtaa, kun taas pakotettua ilmajäähdytystä voidaan lisätä sovelluksiin, jotka vaativat suurempaa tehoa tai jatkuvaa jatkuvaa käyttöä.
Kyllä. Dufew Electric voi räätälöidä vastusarvoja, nimellistehoa, jännitetasoja, kuormitusaskeleita, jäähdytysmenetelmiä, kotelointirakenteita ja liitinkokoonpanoja erityisten testausvaatimusten mukaisesti.
Se soveltuu generaattoreiden, UPS-järjestelmien, invertterien, DC-virtalähteiden, laturien, energian varastointimuunnoslaitteiden ja muiden teollisuuden tehojärjestelmien suorituskyvyn todentamiseen, kunnossapitotestaukseen, ikääntymistesteihin ja laboratorioarviointeihin.
Kyllä. Dufew Electric tarjoaa teknistä tukea, joka perustuu asiakkaiden laitespesifikaatioihin ja testausvaatimuksiin, ja auttaa suunnittelemaan sopivia kokoonpanoja erilaisille tehokapasiteeteille, sähköolosuhteille ja asennusympäristöille.
