Tarjoamme kattavan tuotevalikoiman, joka sisältää vastukset, jarruyksiköt, reaktorit, tehosuodattimet ja muuntajat sekä täydelliset räätälöintimahdollisuudet erilaisiin sovellusvaatimuksiin.

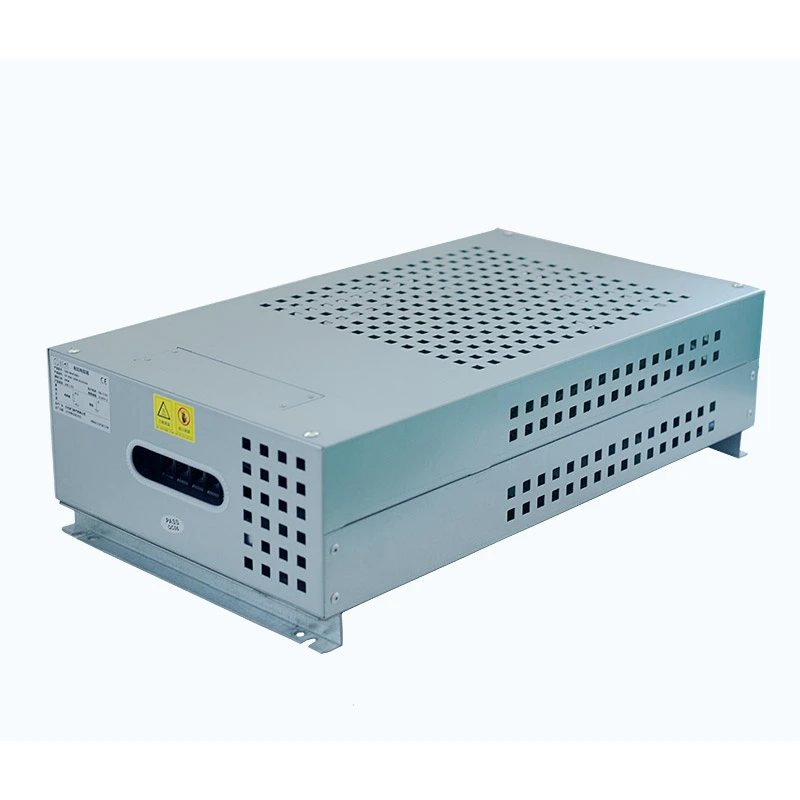

Inverter Braking Resistor Box on erityinen jarrukomponentti, jota käytetään invertteriohjatuissa moottorijärjestelmissä. Kun moottori hidastuu suurella hitauskuormalla, regeneratiivista energiaa syötetään takaisin invertterin tasavirtapiiriin, jolloin väylän jännite nousee. Tämä tuote haihduttaa ylimääräisen energian vastuselementtien kautta ylläpitääkseen vaihtosuuntaajan vakaan toiminnan.
Sisäinen rakenne koostuu useista poimutetuista vastuselementeistä, jotka on järjestetty vaadittujen vastus- ja tehoarvojen mukaan. Vastuskokoonpano asennetaan suojaavan alumiinisinkkipinnoitetun teräskotelon sisään, jossa on integroidut riviliittimet ja lämpötilasuojakytkimet.
Kotelon rakenne tukee ulkoista asennusta invertterikaapin viereen, mikä auttaa säästämään sisäistä kaappitilaa säilyttäen samalla tehokkaan lämmönpoiston ja sähköturvallisuuden.
Vastus- ja tehokonfiguraatio on suunniteltu yleisten invertterijarrutusvaatimusten mukaisesti. Tämä yksinkertaistaa valintaa ja vähentää manuaalista laskentaa järjestelmän integroinnin aikana.
Kotelossa on sivutuuletus, joka ohjaa kuuman ilman pois invertterikotelosta ja vähentää toissijaisen lämmön kertymistä taajuusmuuttajan osien ympärille.
Sisäinen asettelu tarjoaa riittävän eristysetäisyyden vastuselementtien ja kotelon välillä, mikä tukee vakaata toimintaa tasavirtaväylän jännitteillä 1200 V asti.
Erillinen asennusalusta mahdollistaa asennuksen invertterikaappien sivulle tai pohjalle viemättä arvokasta sisäistä sähkökaappitilaa.
- Suunniteltu erityisesti VFD regeneratiivisille jarrujärjestelmille
- Muuntaa ylimääräisen jarrutusenergian lämmöksi estääkseen DC-väylän ylijännitehälytyksiä
- Aallotettu vastusyhdistelmä tukee tehoja 30 kW asti
- Sisäänrakennettu lämpötilakytkin parantaa käyttöturvallisuutta
- Alumiini-sinkkipinnoitettu kotelo tarjoaa korroosionkestävyyden ja mekaanisen suojan
- Soveltuu toistuviin kiihdytys-, hidastus- ja hätäpysäytysolosuhteisiin
Dufew Electric Corrugated Resistor Cabinet on suunniteltu teollisiin käyttöjärjestelmiin, jotka vaativat luotettavaa energian haihtumista jarrutuksen, hidastuksen ja dynaamisen kuormanhallinnan aikana. Sen joustava kokoonpano tekee siitä sopivan erilaisiin raskaisiin sovelluksiin, mukaan lukien:
Vastuskaappi auttaa hallitsemaan toistuvien nosto- ja laskutoimien aikana syntyvää regeneratiivista energiaa, mikä parantaa järjestelmän vakautta hisseissä, torninostureissa, nostimissa, vinsseissä ja nostotasoissa.
Ratkaisu tarjoaa vakaan jarrutustehon ja tukee jatkuvaa teollista toimintaa laitteissa, joissa on usein kiihdytys- ja hidastusjaksoja, kuten hihnakuljettimet, pinoamiskeräyslaitteet ja raskaat kuljetusjärjestelmät.
Kaappi sopii teollisuuskoneisiin, jotka vaativat tarkkaa moottorin ohjausta ja energian imeytymistä, mukaan lukien valssaamot, sentrifugit, ruiskuvalukoneet, langanvetokoneet ja tekstiilikoneet.
Se voidaan myös integroida vaihtosuuntaajan suorituskyvyn testauslaitteisiin ja servokäyttötestijärjestelmiin, jotta saadaan hallittuja vastuskuormia sähköisen suorituskyvyn ja järjestelmän luotettavuuden arvioimiseksi.
| Parametri | Erittely |
|---|---|
| Tehoalue | 1kW-30kW |
| Käyttöjännite | ≤1200V |
| Vastusalue | 0,01Ω-1kΩ |
| Vastustustoleranssi | ±3 % / ±5 % / ±10 % |
| Suojausluokka | IP20 / IP23 |
| Lämpötilakerroin | ≤300 ppm/℃ |
| Paloa hidastava luokka | UL94V-2 |
| Vakio | GB-5792 |
Esimerkki: CRB 10KW 13.6R J
| Koodi | Kuvaus |
|---|---|
| CRB | Jarruvastuksen laatikko |
| 10 kW | Nimellisteho |
| 13,6R | Nimellisvastus |
| J | Resistanssitoleranssi (K=10%, J=5%, H=3%) |
| Suorituskykykohde | Testi kunto | Suorituskyky |
|---|---|---|
| Dielektrinen lujuus | 2500VAC/50Hz/60S | Vuotovirta ≤10mA |
| Eristysvastus | 1000VDC | ≥100MΩ |
| Lyhytaikainen ylikuormitus | 10 kertaa nimellisteho 5S | Ei näkyviä vaurioita |
| Pitkäaikainen kuormitusikä | 10S purkaus / 90S intervallisykli | >9000h |
| Kostean lämmön testi | 40℃±2℃ / 90%-95%RH / 100h | △R≤±(1 %R+0,05Ω) |
| Lämpötila Pyöräily | -55℃, 55℃, 155℃ pyöräily | △R≤±(2 %R+0,05Ω) |
| Lämmönkestävyys | 350℃/2h | Ei värimuutoksia tai vaurioita |
| Lämpötilakerroin | Nimelliskuormitustila | <300 ppm/℃ |
| Liekin testi | 10 kertaa nimellisteho 5 min | Punainen lämmitys ilman liekkiä |
| Suorituskykykohde | Testi kunto | Suorituskyky |
|---|---|---|
| Terminaalin vahvuus | 45N/30S | Ei löysyyttä tai vaurioita |
| Tärinänkestävyys | 5-200Hz, 1g, 98m/S² | Ei rakenteellisia vaurioita |
| Juottamisen lämmönkestävyys | 350±5℃ / 3S | △R≤±(1 %R+0,05Ω) |
| Juotettavuus | 235±5℃ / 5S | Juotoksen peitto > 95 % |
Nopean hidastuksen tai hätäjarrutuksen aikana tämä tuote tarjoaa tehokkaan energian haihdutusreitin, joka auttaa ylläpitämään invertterin tasavirtaväylän vakautta.
Vastusrakenne on suunniteltu toistuviin energian absorptioolosuhteisiin, joita yleisesti esiintyy nostolaitteissa, kuljettimissa ja teollisuusautomaatiojärjestelmissä.
Ulkoinen asennusrakenne vähentää kaappitilan tarvetta ja yksinkertaistaa järjestelmän asennusta.
| Vertailukohde | Invertterin jarruvastuksen laatikko | Yleinen kuormitusvastuslaatikko |
|---|---|---|
| Päätarkoitus | Suunniteltu invertterijarrutukseen ja tasavirtaväylän jännitteen säätöön | Yleiset vastuskuormitussovellukset |
| Parametrien valinta | Vastaa vaihtosuuntaajajarruyksikön vaatimuksia | Vaatii lisävastuslaskelman |
| Jäähdytyssuunnittelu | Sivupoisto estää kuuman ilman pääsyn invertterikaappiin | Normaali ilmavirta voi vaikuttaa ympäröiviin laitteisiin |
| Asennus | Tukee invertterikaapin ulkoista asennusta | Vaatii yleensä erillisen asennustilan |
| Toimiva kunto | Optimoitu jaksoittaiseen regeneratiiviseen jarrutukseen | Käytetään pääasiassa yleiskuormitukseen tai testaukseen |
Dufew Electric soveltaa standardoituja tuotantomenetelmiä vastusten kokoonpanosta ja kotelon valmistuksesta sähköisen suorituskyvyn testaamiseen.
Laadunvalvonta sisältää:
- Saapuvan materiaalin tarkastus
- Resistanssiarvon tarkistus
- Eristystestaus
- Lämpösuojatestaus
- Tuotteen lopputarkastus
Jokainen vastuslaatikko on ammattimaisesti pakattu tuotteen koon ja kuljetusvaatimusten mukaan.
Pakkausprosessi sisältää:
- Tuotteen suojauskiinnitys
- Kosteutta hylkivä pakkaus
- Vientilähetyksen valmistelu
- Erätilausten hallinta
Sopivan vaihtosuuntaajan jarruvastuskotelon valitseminen edellyttää vaihtosuuntaajan parametrien, moottorin ominaisuuksien, jarrutusolosuhteiden ja asennusympäristön kattavaa arviointia. Oikea konfiguraatio auttaa tehokkaasti haihduttamaan regeneratiivista energiaa, estämään tasavirtaväylän ylijännitteen ja parantamaan VFD-järjestelmien pitkän aikavälin luotettavuutta.
Vastusrasian teho tulee valita vaihtosuuntaajan kapasiteetin ja moottorin käyttöolosuhteiden mukaan. Sovellukset, joissa on suurempi moottoriteho, suurempi kuormitushitaus tai toistuva jarrutusjakso, vaativat yleensä voimakkaamman energian absorptiokyvyn.
Tärkeimmät valintatekijät ovat invertterin nimellisteho, moottorin teho, kuorman hitaus, vaadittu jarrutusmomentti ja jarrutustaajuus.
Vastuksen käyttöjännitteen on vastattava invertterin tasavirtaväylän jännitettä turvallisen ja vakaan toiminnan varmistamiseksi. Eri taajuusmuuttajajärjestelmät voivat vaatia erilaisia jännitekokoonpanoja, kuten 400 V:n luokan invertterijärjestelmät, 690 V:n teollisuuskäytöt tai korkeajännitteiset tasajännitesovellukset 1200 V:iin asti.
Dufew-jarruvastuksen ratkaisut on suunniteltu tukemaan vakaata toimintaa erilaisissa tasavirtaväylän jänniteolosuhteissa sovellusvaatimusten mukaan.
Vastusarvo vaikuttaa suoraan jarrutustehoon. Pienempi vastusarvo voi tarjota voimakkaamman jarrutusvoiman, mutta johtaa suurempaan virrankulkuun, kun taas suurempi vastusarvo vähentää virran jännitystä, mutta voi pidentää jarrutusaikaa.
Sopiva resistanssikonfiguraatio tulee määrittää vaihtosuuntaajan jarruyksikön teknisten tietojen, sallitun jarrutusvirran, vaaditun pysäytysajan ja kuorman hitausominaisuuksien mukaan.
Erilaiset teolliset sovellukset tuottavat erilaisia regeneratiivisia energiatasoja, joten vastuslaatikko on valittava todellisen jarrutusjakson ja käyttöolosuhteiden mukaan.
| Sovellus | Käyttökunto | Valinta Focus |
|---|---|---|
| Hissi | Toistuvat kiihdytys- ja pysäytyssyklit | Korkea luotettavuus ja toistuva jarrutuskyky |
| Nosturi ja nosturi | Raskaat nosto- ja laskutoimenpiteet | Suuri ylikuormituskyky ja vakaa suorituskyky |
| Kuljetinjärjestelmä | Pitkä jatkuva toiminta | Vakaa lämmönhallinta |
| Sentrifugoi | Vaatimukset nopeaan hidastumiseen | Nopea energian absorptiokyky |
| Teollisuuden koneet | Jaksottaiset jarrutusolosuhteet | Oikea tehon ja vastuksen valinta |
Asennusympäristö vaikuttaa kaapin rakenteeseen, ilmanvaihdon suunnitteluun ja lämpötehokkuuteen. Ennen valintaa asiakkaiden tulee ottaa huomioon käytettävissä oleva asennustila, asennustapa, ympäristön lämpötila ja ilmavirtausolosuhteet.
Dufew-jarruvastuskoteloissa on käytännölliset asennusrakenteet ja optimoidut ilmanvaihtorakenteet, jotka mahdollistavat integroinnin invertterikaappien kanssa säilyttäen samalla tehokkaan lämmönpoiston.
Vakiovastuskotelot eivät aina välttämättä täytä erityisiä teollisia vaatimuksia. Dufew tarjoaa räätälöityjä kokoonpanoja, jotka perustuvat resistanssiarvoon, nimellistehoon, käyttöjännitteeseen, kotelon mittoihin, liitinjärjestelyyn ja suojausvaatimuksiin.
Ammattimaisen valmistuskyvyn ansiosta Dufew Electric tukee OEM- ja räätälöityjä jarruvastusratkaisuja erilaisiin invertterijärjestelmiin ja teollisuussovelluksiin.
Dufew-jarruvastusrasioita voidaan yhdistää eri valmistajien eri invertterijärjestelmiin. Asiakkaat voivat antaa tietoja invertterin mallista, ja Dufew suosittelee sopivaa vastus- ja tehokokoonpanoa.
Asiakkaiden tulee räätälöidä invertterin malli, moottorin teho, käyttöjännite, resistanssiarvo, jarrujen toimintajakso ja asennusvaatimukset. Dufew voi suunnitella sopivan vastuslaatikkoratkaisun näiden parametrien mukaan.
Kyllä. Dufew tarjoaa räätälöityjä jarruvastuskoteloita, joissa on säädettävät vastusarvot, teholuokitukset, kotelointimallit, liitinkokoonpanot ja suojausvaihtoehdot erilaisiin teollisiin sovelluksiin.
Käyttöikään vaikuttavat pääasiassa jarrutustaajuus, ylikuormitusolosuhteet, käyttölämpötila, jäähdytysteho ja asennusympäristö. Oikea valinta ja lämmönhallinta voivat parantaa pitkän aikavälin luotettavuutta.
Kyllä. Dufew-jarruvastuslaatikot on suunniteltu sovelluksiin, jotka vaativat toistuvaa kiihdytystä ja hidastamista, kuten hisseihin, nosturit, kuljettimet ja teollisuusautomaatiolaitteet. Teholuokitus tulee valita jarrutusjakson mukaan.
Säännöllinen tarkastus on suositeltavaa ilmanvaihtoolosuhteiden, liitinliitäntöjen, pölyn kerääntymisen ja ylikuumenemisen merkkien tarkistamiseksi. Asianmukainen huolto varmistaa vakaan suorituskyvyn ja pidemmän käyttöiän.
Dufew-jarruvastuskoteloissa on suojakotelot ja luotettavat rakenteet teollisiin sovelluksiin. Räätälöityjä suojaratkaisuja on saatavilla ympäristöihin, joissa on korkea kosteus, pöly tai erityiset käyttöolosuhteet.
Dufew on erikoistunut teollisuusvastusten suunnitteluun ja valmistukseen tarjoamalla räätälöityjä jarruvastusratkaisuja, tiukkaa laaduntarkastusta ja luotettavaa tukea invertterivalmistajille, laiterakentajille ja automaatioyrityksille.
Tarvitsetko jarruvastusratkaisun hisseihin, nostureihin, teollisuuskäyttöihin tai automaatiolaitteisiin?
Ilmoita invertterisi malli, moottorin teho, tasavirtaväylän jännite ja jarrutusvaatimukset. Dufew suosittelee sopivaa VFD-jarruvastuslaatikkoa ja tarjoaa teknistä tukea projektillesi.
Pyydä tarjous räätälöidyistä vastusarvoista, teholuokista ja koteloiden malleista jo tänään.
