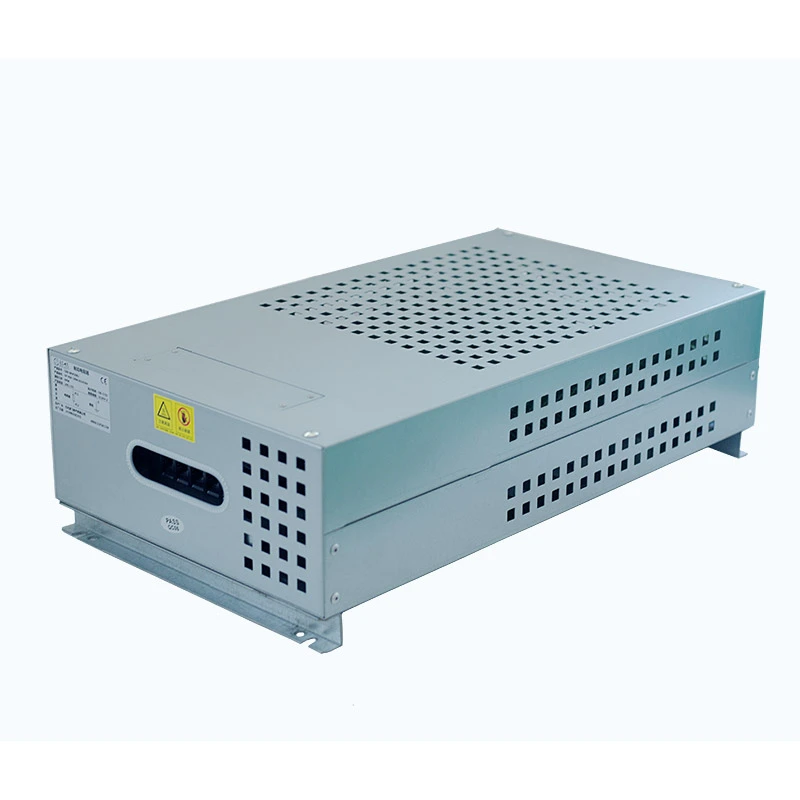

Tubular Resistor Box on tehokas vastuskokoonpano, joka on suunniteltu absorboimaan ja poistamaan ylimääräistä sähköenergiaa, joka syntyy moottorin hidastuksen, hätäpysäytyksen tai kuormitustestauksen aikana. Sitä käytetään laajalti teollisissa käyttöjärjestelmissä, tehoelektroniikkalaitteissa ja energianhallintasovelluksissa.
Dufew Electricin valmistamassa vastuskotelossa on suljetut ruostumattomasta teräksestä valmistetut putkimaiset vastuselementit, joiden sisään on kiedottu tarkasti nikkeli-kromiseosvastuslangat. Sisärakenne on täytetty korkeatiheyksisellä magnesiumoksidilla (MgO) eristemateriaalilla, joka tarjoaa erinomaisen sähköeristyksen ja tehokkaan lämmönsiirron.
Verrattuna perinteisiin avoimen tyyppisiin lankavastuksiin tai tavanomaisiin vastuskoteloihin, putkimainen rakenne tarjoaa paremman suojan pölyä, kosteutta, öljyn likaantumista ja mekaanisia iskuja vastaan, joten se sopii vaativiin teollisuusympäristöihin.
Jokainen putkimainen vastuselementti tukee tehoaluetta 50 W - 3000 W. Useita elementtejä voidaan kytkeä sarjaan tai rinnan räätälöityjen teholuokituksen saavuttamiseksi jopa 30 kW:iin asti, resistanssiarvoilla 0,01 Ω - 1 kΩ.
Jokainen vastusputki on erikseen tiivistetty ruostumattomasta teräksestä valmistetulla ulkokuorella ja täytetty magnesiumoksidieristemateriaalilla. Täysin suljettu rakenne estää kosteuden, pölyn ja öljyn pääsyn vastuslangaan, mikä parantaa pitkän aikavälin vakautta ja käyttöikää.
Putkimaiset elementit on sijoitettu vaakasuoraan siten, että jokaisen putken välissä on riittävä väli. Tämä muotoilu parantaa ilmavirran kiertoa ja mahdollistaa lämmön siirtymisen tasaisesti metallipinnan läpi, mikä vähentää paikallista ylikuumenemista jatkuvan käytön aikana.
Vastuskotelossa on yhdistetty ruostumattomasta teräksestä valmistettuja putkimaisia elementtejä suojaavaan metallikoteloon, joka parantaa kestävyyttä korroosiota, teollisuuspölyä ja ankaria käyttöympäristöjä vastaan. Se soveltuu työpajoihin, ulkoasennuksiin ja teollisuuskohteisiin, joissa on korkea kosteus tai kemikaalialtistus.
Jokainen putkimainen vastuselementti asennetaan itsenäisesti, mikä mahdollistaa yksittäisen vaihdon ilman, että koko vastuslaatikkoa irrotetaan. Tämä lyhentää huoltoaikaa ja minimoi laitteiden seisokit.
- Täysin suljettu putkimainen rakenne: Suojaa sisäisiä vastuselementtejä kosteudelta, pölyltä, öljyltä ja teollisuuden epäpuhtauksilta.
- Korkea lämmönjohtavuus: Magnesiumoksiditäyte tarjoaa tehokkaan lämmönsiirron ja vakaan lämpötilan.
- Vahva mekaaninen kestävyys: Ruostumaton teräsrakenne tarjoaa erinomaisen tärinänkestävyyden ja iskusuojan.
- Joustava kokoonpano: Tukee räätälöityjä vastusarvoja, teholuokituksia ja asennusrakenteita.
- Vakaa suorituskyky toistuvassa käytössä: Soveltuu toistuviin jarrutuksiin ja energian absorptiojaksoihin.
- Tilaa säästävä muotoilu: Kompakti rakenne mahdollistaa joustavan asennuksen sähkökaappien tai laitejärjestelmien sisään.
Tubular Resistor Boxia käytetään laajalti teollisuusjärjestelmissä, jotka vaativat tehokasta energian hajauttamista ja jarrujen hallintaa, mukaan lukien taajuusmuuttajajarrujärjestelmät, servokäyttöiset energiankulutuspiirit, hissit ja nostolaitteet, nosturit ja muut raskaat koneet.
Se soveltuu myös CNC-työstökoneisiin, kuljetinjärjestelmiin, ruiskuvalukoneisiin, pakkauskoneisiin, tuulivoima- ja uusiutuvan energian laitteisiin, akkujen lataus- ja purkaustestausjärjestelmiin sekä teollisiin kuormitustestaussovelluksiin.
| Parametri | Erittely |
|---|---|
| Tehoalue | 1kW-30kW |
| Käyttöjännite | ≤1200V |
| Vastusalue | 0,01Ω-1kΩ |
| Vastustustoleranssi | ±3 %, ±5 %, ±10 % |
| Suojausluokka | IP20 / IP23 |
| Lämpötilakerroin | ≤300 ppm/℃ |
| Paloa hidastava luokka | UL94V-2 |
| Eristysmateriaali | Korkeatiheyksinen magnesiumoksidi |
| Resistanssilangan materiaali | Nikkeli-kromiseos |
| Vakio | GB-5792 |
| Suorituskykykohde | Testi kunto | Vaatimus |
|---|---|---|
| Dielektrinen lujuus | 2500VAC, 50Hz/60S | Vuotovirta ≤10mA |
| Eristysvastus | 1000VDC | ≥100MΩ |
| Lyhytaikainen ylikuormitus | 10 kertaa nimellisteho, 5S | Ei näkyviä vaurioita |
| Jatkuva kuormitusikä | Syklinen toiminta | >9000h |
| Kostean lämmön testi | 40℃±2℃, 90%-95%RH, 100h | △R≤±(1 %R+0,05Ω) |
| Lämpötila Pyöräily | -55℃/55℃/155℃ pyöräily | △R≤±(2 %R+0,05Ω) |
| Lämmönkestävyys | 350℃/2h | Ei ilmeisiä vaurioita |
| Lämpötilakerroin | Nimelliskuormitustila | <300 ppm/℃ |
| Suorituskykykohde | Testi kunto | Vaatimus |
|---|---|---|
| Terminaalin vahvuus | 45N/30S | Ei löysyyttä tai vaurioita |
| Tärinänkestävyys | 5-200Hz, 1g | Ei rakenteellisia vaurioita |
| Juottamisen lämmönkestävyys | 350±5℃, 3S | Ei näkyviä vaurioita |
| Juotettavuus | 235±5℃, 5S | Juotoksen peitto > 95 % |
Dufew Electric tarjoaa räätälöityjä Tubular Resistor Box -ratkaisuja, jotka perustuvat erilaisiin teollisiin sovelluksiin, mukaan lukien nimellisteho, resistanssiarvo, jänniteolosuhteet, vastusputkien lukumäärä, liitäntätavat, kotelon mitat, asennusrakenne ja suojaustaso.
Useita putkimaisia vastuselementtejä voidaan konfiguroida sarja- tai rinnakkaisliitännöillä erilaisten jarrutusteho- ja kuormitustestausvaatimusten saavuttamiseksi, jolloin tuote mukautuu erilaisiin käyttöolosuhteisiin.
| Vertailukohde | Putkimainen vastuslaatikko | Perinteinen alumiini / aallotettu vastuslaatikko |
|---|---|---|
| Sisäinen suojaus | Täysin suljettu ruostumattomasta teräksestä valmistettu putki MgO-täytteellä | Joissakin rakenteissa on paljaita tai vähemmän suojattuja vastuselementtejä |
| Kosteuden ja pölyn kesto | Erinomainen tiivistyskyky vettä, pölyä ja öljyä vastaan | Haavoittuvampi ankarissa ympäristöissä |
| Mekaaninen lujuus | Vahva putkimainen metallirakenne korkealla tärinänkestävyydellä | Ohut kotelo tai keraamiset rakenteet voivat olla hauraampia |
| Huolto | Yksittäiset putkimaiset elementit voidaan vaihtaa erikseen | Huolto saattaa vaatia suuremman osan vaihdon |
| Teollinen sopeutumiskyky | Soveltuu kosteisiin, pölyisiin ja raskaisiin ympäristöihin | Käytetään pääasiassa normaaleissa käyttöolosuhteissa |
Tubular Resistor Box käyttää suljettuja ruostumattomasta teräksestä valmistettuja putkimaisia vastuselementtejä, jotka on täytetty korkeatiheyksisellä magnesiumoksidieristemateriaalilla. Tämä rakenne tarjoaa paremman suojan kosteutta, pölyä, öljyn likaantumista ja mekaanista rasitusta vastaan verrattuna perinteisiin avoimen tyyppisiin lankakääreisiin tai aallotettuihin vastuksiin.
Tätä tuotetta käytetään yleisesti energian absorptioon taajuusmuuttajissa, servokäytöissä, hisseissä, nostureissa, CNC-koneissa ja muissa laitteissa, joissa kiihdytetään ja hidastetaan usein. Se soveltuu myös teollisuuden kuormitustestaukseen, akun purkaustestaukseen ja tehonsäätöjärjestelmiin.
Kyllä. Dufew tukee vastusarvojen, nimellistehon, jännitevaatimusten, koteloiden mittojen, liitäntämenetelmien ja asennusrakenteiden räätälöimistä eri teollisten sovellusten mukaan.
Kyllä. Modulaarinen putkimainen elementtirakenne mahdollistaa yksittäisen vaurioituneen vastusputken poistamisen ja vaihtamisen koko kokoonpanoa muuttamatta, mikä auttaa vähentämään ylläpitokustannuksia ja laitteiden seisokkeja.
Kyllä. Suljettu metalliputkirakenne kestää erinomaisesti kosteutta, pölyä, tärinää ja öljyn epäpuhtauksia. Se toimii luotettavasti teollisuuspajoissa, ulkoiluvälineissä ja muissa vaativissa ympäristöissä.
