Tarjoamme kattavan tuotevalikoiman, joka sisältää vastukset, jarruyksiköt, reaktorit, tehosuodattimet ja muuntajat sekä täydelliset räätälöintimahdollisuudet erilaisiin sovellusvaatimuksiin.
Taajuusmuuttajajärjestelmän jarrutusprosessin aikana moottori voi tuottaa regeneratiivista energiaa pyörimisnopeuden pienentyessä. Jos tätä energiaa ei voida kuluttaa tehokkaasti, DC-väylän jännite nousee ja voi laukaista invertterisuojauksen.

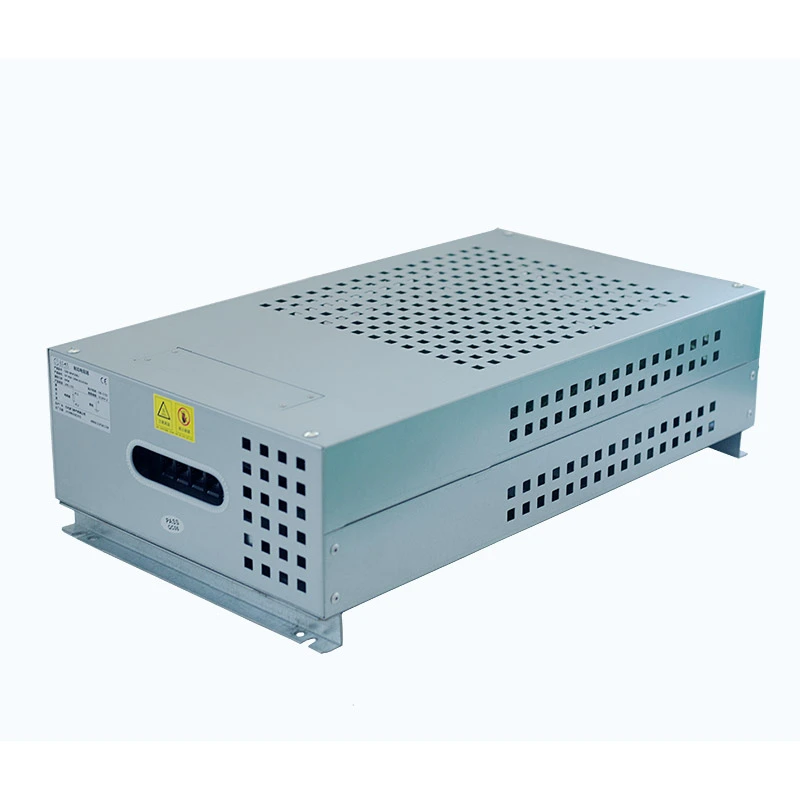

Dufew Electric Braking Resistor Box on suunniteltu toimimaan yhdessä jarruyksiköiden kanssa tämän ylimääräisen energian haihduttamiseksi vastuselementtien kautta. Sisäiset aaltopahvivastukset kootaan vaadittujen teho- ja vastusarvojen mukaan, kun taas metallikotelo antaa mekaanisen suojan ja parantaa lämmönpoistoa.
Integroitu rakenne yhdistää vastuselementit, liitäntäliittimet ja lämpötilasuojakomponentit yhdeksi kokonaisuudeksi, mikä yksinkertaistaa asennusta ja parantaa järjestelmän luotettavuutta teollisissa sovelluksissa.
| Parametri | Erittely |
|---|---|
| Nimellisteho | 1kW-30kW |
| Käyttöjännite | ≤1200V |
| Vastusalue | 0,01Ω-1kΩ |
| Vastustustoleranssi | ±3 %, ±5 %, ±10 % |
| Suojausluokka | IP20 / IP23 (muokattava) |
| Lämpötilakerroin | ≤300 ppm/℃ |
| Paloa hidastava luokka | UL94V-2 |
| Vakio | GB-5792 |
Sisäiset aallotetut vastuselementit on järjestetty ammattimaisesti ja kiinnitetty kotelon sisään vakaan sähköisen suorituskyvyn takaamiseksi. Integroitu rakenne yksinkertaistaa asennusta ja eliminoi ylimääräisen vastuksen kokoonpanon asiakkaan tiloissa.
Kotelossa on tuuletusaukot ja optimoitu sisäinen väli ilmavirran kierron parantamiseksi. Lyhytaikaisissa suuritehoisissa jarrutusjaksoissa rakenne tarjoaa riittävän lämmönvarastointikyvyn ja auttaa vapauttamaan kertyneen lämmön nopeasti.
Lämpösuojakytkin asennetaan lähelle lämmityskomponentteja. Kun sisälämpötila ylittää esiasetetun turvaarvon, suojajärjestelmä katkaisee piirin ylikuumenemisriskin vähentämiseksi.
Vastuslaatikko tukee erilaisia asennustapoja, mukaan lukien lattia-asennus ja laitealusta-asennus. Vakiokiinnitysreiät helpottavat integrointia teollisuuden ohjausjärjestelmiin.
- Suunniteltu VFD-jarrusovelluksiin: Sopii yleisiin invertterijarrujärjestelmiin käsittelemään tehokkaasti regeneratiivista energiaa.
- Stabiili ylijännitesuoja: Hajottaa ylimääräistä energiaa, joka syntyy moottorin hidastuksen ja hätäpysäytysten aikana.
- Vahva pulssin ylikuormituskyky: Soveltuu toistuvaan kiihdytykseen, jarrutukseen ja ajoittaiseen suuren tehon käyttöön.
- Modulaarinen vastuskokoonpano: Tukee räätälöityjä teho- ja vastusyhdistelmiä käyttöolosuhteiden mukaan.
- Integroitu suojarakenne: Sisältää liitäntäliittimet ja lämpötilasuojakomponentit turvallisemman toiminnan takaamiseksi.
- Luotettava teollinen suorituskyky: Soveltuu raskaisiin laitteisiin, jotka toimivat jatkuvilla jarrutusjaksoilla.
Dufew-jarruvastuksen ratkaisut sopivat teollisuuslaitteisiin, jotka vaativat hallittua energianhäviötä hidastuksen, pysähdyksen tai dynaamisten kuormitusmuutosten aikana. Ne integroidaan yleisesti nostojärjestelmiin, materiaalinkäsittelylaitteisiin, teollisuuskoneisiin, tehoelektroniikan testausjärjestelmiin ja uusiutuvan energian sovelluksiin.
Hisseissä, torninostureissa, nostureissa, nostolavoissa ja vinsseissä vastus absorboi laskemisen ja hidastuksen aikana syntyvää regeneratiivista energiaa, mikä auttaa käyttöjärjestelmää ylläpitämään vakaata toimintaa toistuvien käynnistys-pysäytys- ja kuormanvaihtojaksojen aikana.
Hihnakuljettimet, pinottajat ja raskaat kuljetuslaitteet vaativat usein hallittua jarrutusta käsiteltäessä suuria tai liikkuvia kuormia. Vastusratkaisu auttaa hajottamaan regeneratiivista energiaa ja tukee luotettavaa hidastuvuutta jatkuvassa materiaalinkäsittelyssä.
Valssaamot, sentrifugit, ruiskuvalukoneet, CNC-laitteet ja muut moottorikäyttöiset koneet voivat tuottaa huomattavaa regeneratiivista energiaa nopeiden nopeuden muutosten aikana. Oikein konfiguroitu jarrutusvastus parantaa jarrutustehoa ja suojaa siihen liittyvää käyttöjärjestelmää.
Ratkaisu voidaan integroida myös suuritehoisiin kuormitustestausjärjestelmiin ja sähkölaitteiden ikääntymisen testausalustoille, joissa tarvitaan kontrolloitua vastusta käyttökuormituksen simuloimiseksi ja laitteiden suorituskyvyn arvioimiseksi tietyissä olosuhteissa.
Tuulivoimanmuuntimet, raideliikenteen vetojärjestelmät ja energianhallintalaitteet voivat vaatia luotettavaa energian hajauttamista jarrutuksen, säädön tai ohimenevien käyttöolosuhteiden aikana. Räätälöidyt vastuskonfiguraatiot voidaan sovittaa näiden järjestelmien jännite-, teho- ja käyttösuhdevaatimuksiin.
| Suorituskykykohde | Testi kunto | Vaatimus |
|---|---|---|
| Dielektrinen lujuus | 2500VAC, 50Hz/60S | Vuotovirta ≤10mA |
| Eristysvastus | 1000VDC | ≥100MΩ |
| Lyhytaikainen ylikuormitus | 10 kertaa nimellisteho, 5S | Ei näkyviä vaurioita |
| Lataa käyttöikä | Syklinen toiminta | >9000h |
| Kostean lämmön testi | 40℃±2℃, 90%-95%RH, 100h | △R≤±(1 %R+0,05Ω) |
| Lämpötila Pyöräily | -55℃/55℃/155℃ pyöräily | △R≤±(2 %R+0,05Ω) |
| Lämmönkestävyys | 350℃/2h | Ei ilmeisiä vaurioita |
| Lämpötilakerroin | Nimelliskuormitustila | <300 ppm/℃ |
| Suorituskykykohde | Testi kunto | Vaatimus |
|---|---|---|
| Terminaalin vahvuus | 45N/30S | Ei löysyyttä tai vaurioita |
| Tärinänkestävyys | 5-200Hz, 1g | Ei rakenteellisia vaurioita |
| Juottamisen lämmönkestävyys | 350±5℃, 3S | Ei näkyviä vaurioita |
| Juotettavuus | 235±5℃, 5S | Juotoksen peitto > 95 % |
Dufew tarjoaa räätälöityjä jarruvastusratkaisuja invertterin eritelmien, käyttöolosuhteiden ja asennusvaatimusten mukaan. Konfiguraatioita voidaan säätää nimellistehon, resistanssin, jännitteen, kotelon mittojen, suojausluokan, asennusrakenteen, liitinjärjestelyn ja vastuselementtityypin mukaan.
Samaan kotelointialustaan voidaan sijoittaa erilaisia vastuselementtejä, kuten aallotettuja, alumiinikoteloituja ja putkimaisia tyyppejä, jolloin kokoonpano voidaan sovittaa vaaditun tehokapasiteetin, lämpöolosuhteiden ja sovellusympäristön mukaan.
Dufew Electric integroi vastuselementtien kokoonpanon, kotelon valmistuksen, sähkötestauksen ja lopputarkastuksen standardoituun tuotantoprosessiin. Jokaista vaihetta ohjataan tasaisen sähköisen suorituskyvyn, mekaanisen laadun ja toimitusvarmuuden ylläpitämiseksi räätälöityjä teollisuussovelluksia varten.
Valmistusprosessia tukevat ammattimainen sähkökomponenttipaja, standardoidut kokoonpanomenettelyt, täydellinen suoritustestaus, räätälöity tuotantokapasiteetti ja vientistandardipakkaus. Näiden ominaisuuksien ansiosta Dufew voi hallita projekteja vastusten konfiguroinnista valmiin kaapin toimitukseen.
Dufew valitsee pakkaustavat tuotteen mittojen, painon ja kuljetusvaatimusten mukaan käyttämällä turvallista sisäistä kiinnitystä ja suojarakenteita, jotka vähentävät käsittelyn aikana tapahtuvaa törmäysriskiä. Pakkaus soveltuu niin kansainvälisiin kuljetuksiin kuin bulkkitilauksiin ja räätälöityihin teollisuusprojekteihin.
| Vertailukohde | Jarruvastuksen laatikko | Kuormitusvastus / Yksittäinen vastus |
|---|---|---|
| Sovelluksen tarkoitus | Suunniteltu invertterin regeneratiiviseen jarrutukseen ja DC-väylän jännitteen säätöön | Käytetään pääasiassa yleiseen kuormitustestaukseen tai itsenäisiin sovelluksiin |
| Energiankäsittely | Optimoitu lyhytaikaisille suuritehoisille jarrutuspulsseille | Yleensä suunniteltu jatkuvaan tehonhäviöön |
| Järjestelmän integrointi | Täydellinen kokoonpano kotelolla ja suojakomponenteilla | Vaatii lisäasennuksen ja suojasuunnittelun |
| Lämpötilan suojaus | Sisäänrakennettu lämpötilan valvonta ja turvallisuussuoja | Suojaus riippuu ulkoisen järjestelmän suunnittelusta |
| Teollinen sopeutumiskyky | Soveltuu hisseihin, nostureihin ja raskaisiin käyttöjärjestelmiin | Sopii paremmin tavallisiin testausympäristöihin |
Dufew Electric noudattaa tiukkoja laadunhallintamenettelyjä varmistaakseen tuotteiden luotettavuuden ja johdonmukaisuuden.
Laadunvalvonta kattaa:
- Saapuvan materiaalin tarkastus
- Tuotantoprosessin seuranta
- Sähköisen suorituskyvyn testaus
- Tuotteen lopputarkastus
Sertifikaatit ja testiraportit ovat saatavilla asiakkaiden tarpeiden mukaan.
Jarruvastus absorboi regeneratiivisen energian, joka syntyy, kun moottori hidastuu tai pysähtyy. Se muuntaa ylimääräisen sähköenergian lämmöksi, mikä auttaa estämään DC-väylän ylijänniteviat ja parantamaan invertterin luotettavuutta.
Vakiosuojaustaso on IP20 tai IP23. Korkeammat suojaustasot voidaan räätälöidä asennusolosuhteiden mukaan, kuten ulkotiloissa tai teollisuusalueilla, joissa on pölyä ja kosteutta.
Kyllä. Kotelorakenne voidaan konfiguroida erilaisilla vastuselementeillä, mukaan lukien aaltopahvivastukset, alumiinikoteloiset vastukset ja putkivastukset, vaaditusta sovelluksesta riippuen.
Kyllä. Useita yksiköitä voidaan kytkeä rinnan, kun nimellisteho, vastusarvo ja asennusolosuhteet sopivat oikein tasapainoisen kuormanjaon ja luotettavan lämmönpoiston varmistamiseksi.
Dufew valvoo laatua materiaalitarkastuksella, standardoiduilla valmistusprosesseilla, sähkötestauksella ja lopputarkastuksella varmistaakseen tuotteen vakaan suorituskyvyn teollisissa sovelluksissa.
