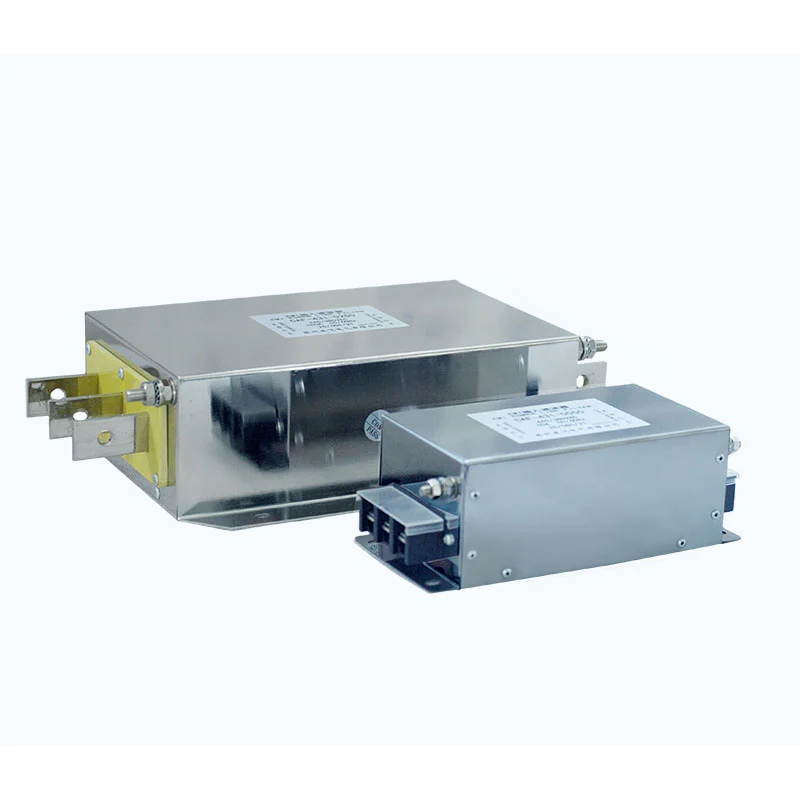

Sähkömagneettinen häiriösuodatin sisältää monivaiheisen alipäästösuodatusverkon, joka koostuu yhteismuotoisesta kuristimesta, X-kondensaattoreista, Y-kondensaattoreista ja vastuksista.
Yhteisen tilan kuristimessa käytetään kahta johdinta, jotka on kierretty samalle magneettisydämelle, ja siinä on korkea impedanssi yhteismoodin häiriöille. X-kondensaattorit on kytketty linjajohtimien poikki differentiaalimuotoisten häiriöiden vaimentamiseksi, kun taas Y-kondensaattorit on kytketty voimalinjojen ja maan väliin muodostamaan polun korkeataajuiselle yhteismuotoiselle kohinalle maahan.
Nämä komponentit toimivat yhdessä laajakaistaisen EMI-vaimennusta varten. Monivaiheinen suodatusrakenne on optimoitu taajuusmuuttajasovelluksissa yleisesti esiintyvien häiriötaajuusominaisuuksien mukaan.
| Parametri | Erittely |
|---|---|
| Nimellisjännite | 220VAC / 380VAC / 690VAC / 1140VAC |
| Toimintataajuus | 50Hz / 60Hz / jopa 500Hz |
| Nimellisvirta | 5A--1600A |
| Dielektrinen lujuus | Linjasta linjaan: 1500VDC, 60s; Linja-maa: 2500VDC, 60s |
| Eristysvastus | >100MΩ 1000VDC:llä |
| Ylikuormituskapasiteetti | 1,4 × nimellisvirta 1 minuutin ajan, vähintään 15 minuutin välein |
| Kaapelin enimmäispituus | 400 m suojatulla kaapelilla; 300m for unshielded cable |
| Suojausluokitus | IP00 / IP20 |
| Eristysluokka | T40 / F (155 °C) |
| Paloa hidastava luokitus | UL94 V-2 |
| Tuotestandardi | GB/T 15287/8 |
- Common-Mode ja Differential-Mode vaimennus: Suodatusverkko on suunniteltu vaimentamaan sekä yhteis- että differentiaalitilan sähkömagneettisia häiriöitä.
- Kaksisuuntainen EMI-vaimennus: Suodatin voi vaimentaa virtalähteen ja liitettyjen laitteiden välillä kulkevia häiriöitä, mikä auttaa vähentämään ei-toivottua melua molempiin suuntiin.
- VFD-sovellusten yhteensopivuus: Suunniteltu taajuusmuuttajajärjestelmiin, joissa kytkentöihin liittyvät sähkömagneettiset häiriöt ja johdettu kohina vaativat lisävaimennusta.
- Monivaiheinen suodatus: Yhteismuotokuristimen, X-kondensaattorien, Y-kondensaattoreiden ja resistiivisten elementtien yhdistelmä tarjoaa monivaiheisen suodatussuorituskyvyn.
- Laaja sähköalue: Nimellisjännitevaihtoehdot 220 VAC - 1140 VAC ja nimellisvirtavaihtoehdot 5 A - 1 600 A tukevat monenlaisia teollisuuden tehosovelluksia.
- Alhaisen vuotovirran suunnittelu: Suodatusrakenne on suunniteltu ottaen huomioon vuotovirran ja järjestelmän maadoitusvaatimukset.
- Pitkän kaapelin sovellukset: Sopivia kokoonpanoja on saatavana VFD-järjestelmille, joissa käytetään pitkiä moottorikaapeleita, todellisten käyttö-, kaapeli-, moottori- ja asennusolosuhteiden mukaan.
- Räätälöity valinta: Dufew Electric voi arvioida nimellisjännitteen, virran, taajuuden, kaapelin pituuden, asennusolosuhteet ja muut sovellusparametrit tuotteen valinnassa.
Sähkömagneettinen häiriösuodatin soveltuu teollisuussovelluksiin, joissa sähkömagneettinen yhteensopivuus ja virran laatu ovat tärkeitä, mukaan lukien:
1. Teollisuuslaitteet, joilla on tiukat sähkömagneettisen yhteensopivuuden vaatimukset.
2. Useita VFD-laitteita käyttävät järjestelmät, joissa asemien välisiä sähkömagneettisia häiriöitä on valvottava.
3. VFD-tulosovellukset, joissa johtuvia tai säteileviä häiriöitä voivat vaikuttaa sähköverkkoon tai lähellä oleviin laitteisiin.
4. VFD-järjestelmät, joihin vaikuttavat sähköiset häiriöt, harmoniset häiriöt tai liiallinen sähkömagneettinen kohina.
5. Teollisuuslaitteet, jotka vaativat lisäsuojaa häiriöihin liittyviltä epänormaalilta toiminnalta.
6. Industrial manufacturing and automation equipment.
7. Uusiutuva energia ja energian varastointijärjestelmät, joissa käytetään tehoelektroniikkalaitteita.
8. Moottorikäyttöjärjestelmät, joissa on pitkät kaapelit tai vaativat sähkömagneettiset ympäristöt.
Sähkömagneettisen häiriösuodattimen valitseminen vaatii muutakin kuin jännitteen ja virran sovittamista. Suodatin tulee arvioida koko sähköjärjestelmän, laitekokoonpanon ja asennusympäristön mukaan, jotta varmistetaan, että valittu erittely soveltuu tarkoitettuun sovellukseen.
Dufew Electric voi tukea teknistä arviointia, joka perustuu nimellisjännitteeseen ja -virtaan, toimintataajuuteen, VFD-tehonimellisyyteen, yhteismuotoiseen ja differentiaaliseen häiriötilaan, moottorikaapelin pituuteen, suojatun tai suojaamattoman kaapelin kokoonpanoon, maadoitusolosuhteisiin, asennustilaan, lämpövaatimuksiin, sähkömagneettiseen ympäristöön ja asiakkaan piirustuksiin tai teknisiin tietoihin.
Räätälöityjä projekteja varten asiakkaat voivat toimittaa sähköisiä eritelmiä, teknisiä piirustuksia, fyysisiä näytteitä, laitetietoja tai sovellusehtoja teknistä arviointia varten. Näiden vaatimusten perusteella Dufew Electric voi toimittaa vakiotuotteita tai kehittää sovelluskohtaisia suodatinkokoonpanoja.
Valitse suodattimen nimellisjännite ja nimellisvirta VFD-tehon ja sähkömagneettisen ympäristön mukaan. Yleisenä valintaohjeena suodattimen nimellisvirta voidaan valita noin 1,2--1,5 kertaa laitteen nimellisvirtaan nähden todellisen sovelluksen ja valmistajan suositusten mukaan. Suodattimen nimellisjännitteen on vastattava VFD-käyttöjännitettä.
Tarkista kotelo vaurioiden varalta, varmista, että liittimet ovat ehjät ja varmista, että tuotteen merkinnät ja tekniset tiedot ovat selvästi näkyvissä.
Asenna suodatin laitteen virransyöttökohtaan tai häiriölähteen, kuten VFD:n, tulopuolelle ja pidä se mahdollisimman lähellä suojattua laitetta.
Kun laite asennetaan metalliseen ohjauskaappiin, varmista riittävä metalli-metalli-kontakti suodatinkotelon ja kotelon välillä lämmön haihtumisen ja sähkömagneettisen suojauksen tukemiseksi.
Kiinnitä suodatin ohjauskaapin sisäpuolelle tai asennuslevyyn määrätyillä kiinnitysreikillä. Varmista, että suodatin on asennettu tukevasti ja että impedanssin sovitus- ja maadoitusvaatimukset on otettu asianmukaisesti huomioon.
Kytke suodatin sarjaan virtalähteen ja VFD-tulon väliin kytkentäkaavion mukaisesti. Älä vaihda tulo- ja lähtöliittimiä.
Maadoitusliittimen tulee olla luotettavasti kytketty suojamaahan. Pidä maadoitusliitäntä mahdollisimman lyhyenä; Suositeltava maadoitusjohtimen pituus on enintään 30 cm.
Älä niputa suodattimen tulojohtoja yhteen kuormapuolen tai lähtöjohtojen kanssa. Tämä voi lisätä sähkömagneettista kytkentää tulo- ja lähtöpuolen välillä ja vähentää merkittävästi suodattimen kykyä vaimentaa EMI:tä.
Tulo- ja lähtöjohdot tulee reitittää erikseen ei-toivottujen kytkentöjen minimoimiseksi.
Kun olet varmistanut, että kaikki liitännät ovat oikein, käynnistä järjestelmä ja seuraa VFD:n toimintatilaa. Tarkista, onko odotettu sähkömagneettisten häiriöiden ja epänormaalien käyttöolosuhteiden väheneminen saavutettu.
| Vertailutekijä | Dufew integroitu komposiitti EMI-suodatin | Perinteinen yksinkertainen suodatin |
|---|---|---|
| Suodatusrakenne | Monivaiheinen suodatus käyttämällä yhteismuotokuristimen, X-kondensaattorien, Y-kondensaattorien ja resistiivisten elementtien yhdistelmää | Tyypillisesti luottaa yksinkertaisempaan yksivaiheiseen induktiiviseen rakenteeseen |
| EMI-vaimennus | Suunniteltu käsittelemään sekä yhteis- että differentiaalitilan häiriöitä | Suodattimen rakenteesta riippuen suurtaajuisten häiriöiden vaimennus voi olla rajoitettua |
| Lämmönhallinta | Integroitu rakennesuunnittelu voi tukea organisoidumpaa komponenttijärjestelyä ja lämmönhallintaa | Komponenttien pitoisuus voi lisätä paikallista lämmön kertymistä jatkuvassa suuressa kuormituksessa |
| Asennus | Integroitu suodatinkokoonpano voi yksinkertaistaa asennusta ja sähköliitäntää | Erilliset suodatinkomponentit saattavat vaatia lisäasennusta ja johdotusta |
| Materiaalinhallinta | Yksi integroitu yksikkö voi yksinkertaistaa materiaalien koodausta ja varastonhallintaa | Useat komponentit voivat lisätä materiaalien määrää |
| Sovellusalue | Soveltuu VFD-järjestelmiin ja teollisuusympäristöihin, joissa on vaativat EMI-vaatimukset | Soveltuu paremmin suhteellisen yksinkertaisiin sovelluksiin sähköympäristöstä riippuen |
Dufew Electric on kiinalainen tehoelektroniikan komponenttien valmistaja ja toimittaja, jonka tuotantokapasiteetti kattaa teollisuusvastukset, jarrujärjestelmät, reaktorit, EMI-suodattimet, tehosuodattimet, muuntajat ja räätälöidyt sähkökomponentit. Sähkömagneettisten häiriösuodattimien tuotanto ja tarkastus suoritetaan tuotespesifikaatioiden, sovellettavien teknisten vaatimusten ja asiakkaiden vaatimusten mukaisesti.
Valmistusprosessi kattaa materiaalin valinnan, komponenttien kokoonpanon, sähkötestauksen, suorituskyvyn tarkastuksen, lopputarkastuksen, pakkaamisen ja lähetyksen. Tärkeimmät laatutarkastukset voivat sisältää:
- Nimellisjännitteen ja -virran tarkistus
- Eristyskestävyystestaus
- Dielektrisen lujuuden testaus
- Sähköisen suorituskyvyn testaus
- Silmämääräinen ja mittatarkastus
- Päätteiden ja liitäntöjen tarkastus
- Tuotteen lopputarkastus
Tuotespesifikaatioita ja tarkastusvaatimuksia valvotaan koko tuotannon ajan tasaisen sähköisen suorituskyvyn ja tuotteen laadun ylläpitämiseksi. Tuotekohtaiset testipöytäkirjat ja tekniset dokumentaatiot voidaan toimittaa myös projektin vaatimusten mukaisesti.
Dufew Electric ylläpitää asiaankuuluvia laatusertifikaatteja, tuotedokumentaatiota ja testausasiakirjoja tukeakseen asiakasarviointia ja hankintavaatimuksia.
Sovellettavat sertifikaatit ja tekniset asiakirjat voidaan toimittaa tarkastettavaksi tietyn tuotteen, projektin ja asiakkaan vaatimusten mukaisesti.
Tehoelektroniikan komponenttien toimittajana Kiinassa Dufew Electric tukee kansainvälisiä B2B-tilauksia tuotteiden valinnasta ja näytteiden arvioinnista tuotantoon, tarkastukseen, pakkaamiseen ja lähetykseen asti.
Tyypilliset toimitusjärjestelyt voidaan koordinoida tilausvolyymin, tuotemittojen, määränpään, toimitusajan ja asiakkaan vaatimusten mukaan.
Käytettävissä olevat logistiikkavaihtoehdot voivat sisältää:
- Merirahti: Soveltuu säännöllisiin ja suuriin kansainvälisiin tilauksiin.
- Lentorahti: Soveltuu kiireellisiin lähetyksiin, näytteisiin ja pienempiin tilauksiin.
- Pikatoimitus: Soveltuu teknisille näytteille ja pienille pakkauksille, joissa vaaditaan nopeampaa toimitusta.
- Asiakkaan nimeämä huolitsija: Dufew Electric voi tarvittaessa koordinoida lähetyksen asiakkaan nimeämän logistiikkatoimittajan kanssa.
Vientipakkaukset voidaan järjestää tuotteen rakenteen ja kuljetusvaatimusten mukaan sähkökomponenttien suojaamiseksi käsittelyn ja kansainvälisen kuljetuksen aikana.
Dufew Electric keskittyy tehoelektroniikkakomponentteihin, kuten vastuksiin, jarrujärjestelmiin, reaktoreihin, sähkömagneettisiin häiriösuodattimiin, tehosuodattimiin ja muuntajiin.
Tuotevalikoimaa voidaan arvioida sähköisten parametrien, VFD-ominaisuuksien, kaapelin pituuden, sähkömagneettisen ympäristön, asennusolosuhteiden ja muiden järjestelmävaatimusten perusteella.
Dufew tukee räätälöityjä sähkömäärityksiä, konfiguraatioita, piirustuksia, näytteitä ja sovelluskohtaisia vaatimuksia teknisen arvioinnin perusteella.
Valmistus sisältää materiaalitarkastuksen, valvotun kokoonpanon, sähkötestauksen, lopputarkastuksen ja tuotedokumentaation sovellettavien vaatimusten mukaisesti.
Dufew Electric tukee laitevalmistajia, järjestelmäintegraattoreita, jakelijoita, OEM-asiakkaita ja teollisuuskäyttäjiä tuotetoimituksella ja kansainvälisellä logistiikan koordinoinnilla.
Sen suodatusverkko vaimentaa ei-toivottua kohinaa virtalähteen ja liitettyjen laitteiden välillä, mikä auttaa vähentämään sekä saapuvia että lähteviä sähkömagneettisia häiriöitä.
Kyllä, kun EMI-lisävaimennusta tarvitaan. Reaktorit käsittelevät ensisijaisesti virran harmonisia ja tehohäiriöitä, kun taas EMI-suodattimet kohdistuvat sähkömagneettiseen kohinaan. Ne voivat siis täydentää toisiaan.
Ei. Johtimet ovat sähköisesti eristettyjä, mutta ne jakavat saman magneettisydämen. Normaalissa differentiaalitilassa niiden magneettivuot kumoavat suurelta osin toisensa.
No. X kondensaattoreita käytetään linjajohtimien poikki differentiaalitilan kohinaa varten, kun taas Y-kondensaattorit kytketään voimalinjojen ja maan väliin yhteismoodin kohinaa varten. Niillä on erilaiset turvallisuus- ja eristysvaatimukset.
Dufew Electric valmistaa tehoelektroniikan komponentteja moottorikäyttöihin, teollisuusautomaatioon, uusiutuvaan energiaan, energian varastointiin ja tehonsäätöjärjestelmiin. Suunnittelutuen, ohjatun tuotannon, sähkötestauksen, räätälöinnin ja maailmanlaajuisten B2B-toimitusmahdollisuuksien avulla tarjoamme luotettavia ratkaisuja, jotka on räätälöity erilaisiin teollisuuden tarpeisiin.
